[H3C] IRF技术简介

一、介绍

　　IRF是Internet Resilient Framework的简称，即智能弹性架构，是H3C公司专用的设备虚拟化技术，将实际物理设备虚拟化为逻辑设备供用户使用。目前的IRF2.0是一种将多个设备虚拟为单一设备使用的通用虚拟化技术，通过IRF2.0技术形成的虚拟设备具有更高的扩展性、可靠性及性能。



　　虚拟化

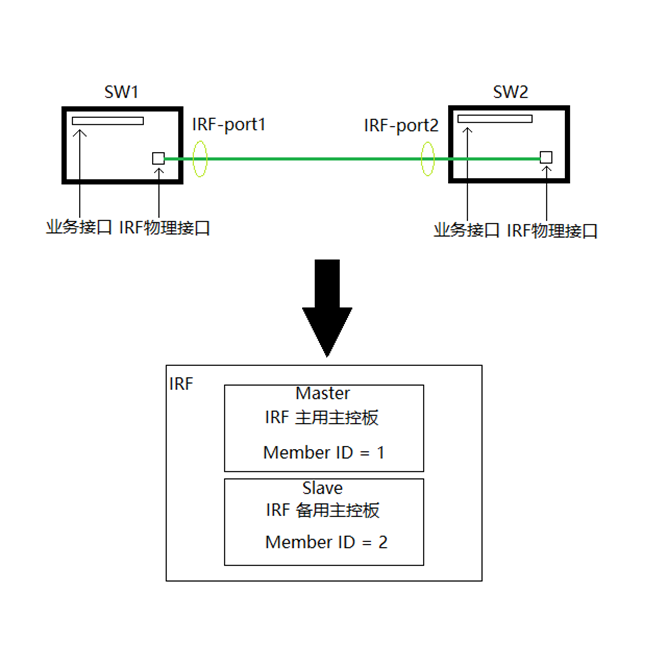

　　盒式设备虚拟化形成的IRF相当于一台框式分布式设备，Master相当于IRF的主用主控板，Slave设备相当于备用主控板。









　　通过IRF连接形成的这台虚拟设备在管理上可以看作是单一实体，用户使用Console口或者Telnet方式登录到IRF中任意一台成员设备，都可以对整个IRF进行管理和配置。虚拟设备中的各种功能也在IRF系统的虚拟化框架下，按照单一的分布式设备的方式运行。

　　高可靠性　

　　因为IRF通常用于接入层、汇聚层和数据中心，所以对可靠性要求很高。为了尽量缩短因日常维护操作和突发的系统崩溃所导致的停机时间，IRF采用了一系列的冗余备份技术来保证虚拟系统的高可靠性。

　　IRF采用聚合技术来实现IRF端口的冗余备份。IRF端口的连接可以由多条IRF物理链路聚合而成，多条IRF物理链路之间可以对流量进行负载分担，这样能够有效提高带宽，增强性能；同时，多条IRF物理链路之间互为备份，保证即使其中一条IRF物理链路出现故障，也不影响IRF功能，从而提高了设备的可靠性。

　　IRF采用分布式聚合技术来实现上/下行链路的冗余备份，可以跨设备配置链路备份，用户可以将不同成员设备上的物理以太网端口配置成一个聚合端口，这样即使某些端口所在的设备出现故障，也不会导致聚合链路完全失效，其它正常工作的成员设备会继续管理和维护剩下的聚合端口。这对于核心交换系统和要求高质量服务的网络环境意义重大，它不但进一步消除了聚合设备单点失效的问题，还极大提高全网的可用性。

　　IRF技术优势

　　简化管理：IRF形成之后，用户通过任意成员设备的任意端口均可以登录IRF系统，对IRF内所有成员设备进行统一管理。而不用物理连接到每台成员设备上分别对它们进行配置和管理。用户对IRF系统作为一个整体的虚拟设备进行管理，因此需要管理的设备数目减少了，网络的规划过程、组建过程、维护过程都将大大的简化，可以有效的节省管理成本。

　　简化网络运行，提高运营效率：IRF形成的虚拟设备中运行的各种控制协议也是作为单一设备统一运行的，例如路由协议会作为单一设备统一计算。另外作为单一设备运行后，原来组网中需要通过设备间协议交互完成的功能，将不再需要，例如常见使用MSTP、VRRP等协议来支持链路冗余、网关备份，使用IRF后接入设备直接连接到单一的虚拟设备，不再需要使用MSTP、VRRP协议。总之，IRF技术省去了设备间大量协议报文的交互，简化了网络运行，缩短了网络动荡时的收敛时间。

　　低成本：IRF技术是将一些较低端的设备虚拟成为一个相对高端的设备使用，从而具有高端设备的端口密度和带宽，以及低端设备的成本。比直接使用高端设备具有成本优势。

　　强大的扩展能力，保护用户投资：随着网络和计算机的日益应用广泛，大部分企业、学校、团体、社区使用网络规模都不是一成不变的，网络规模会随着组织规模的不断增长而增长。在最初规划网络的时候，一般都将会预留一定的容量以便于扩充和升级。但是如果预留的容量太大，对于初期紧张的资金将是一种浪费；预留的容量太小，将来升级时不免会捉襟见肘。这一直是困扰网络规划者的一个难题。

有了IRF，网络的扩容和升级将变得简单和快捷。通过增加成员设备，可以轻松自如的扩展IRF系统的端口数、带宽和处理能力。用户在网络建设初期可以只购买当前需要的网络设备，不需要为将来的网络需求预先买单。当用户进行网络升级时，不需要替换掉原有设备，只需要增加新成员设备既可。用户的投资可以得到最大限度的保护。



二、参考资源



h3c.com/cn                 首页>操作系统>ComwareV5>IRF
