Origin绘图教程 | 创建模板与批量绘图

主要内容：创建图形模板+批量绘图

图形模板

请打开在我们在第一课：我的第一张绘图中保存的项目文件。点选图形窗口。可以通过菜单列表文件：近期项目来快速打开最近保存过的项目文件。

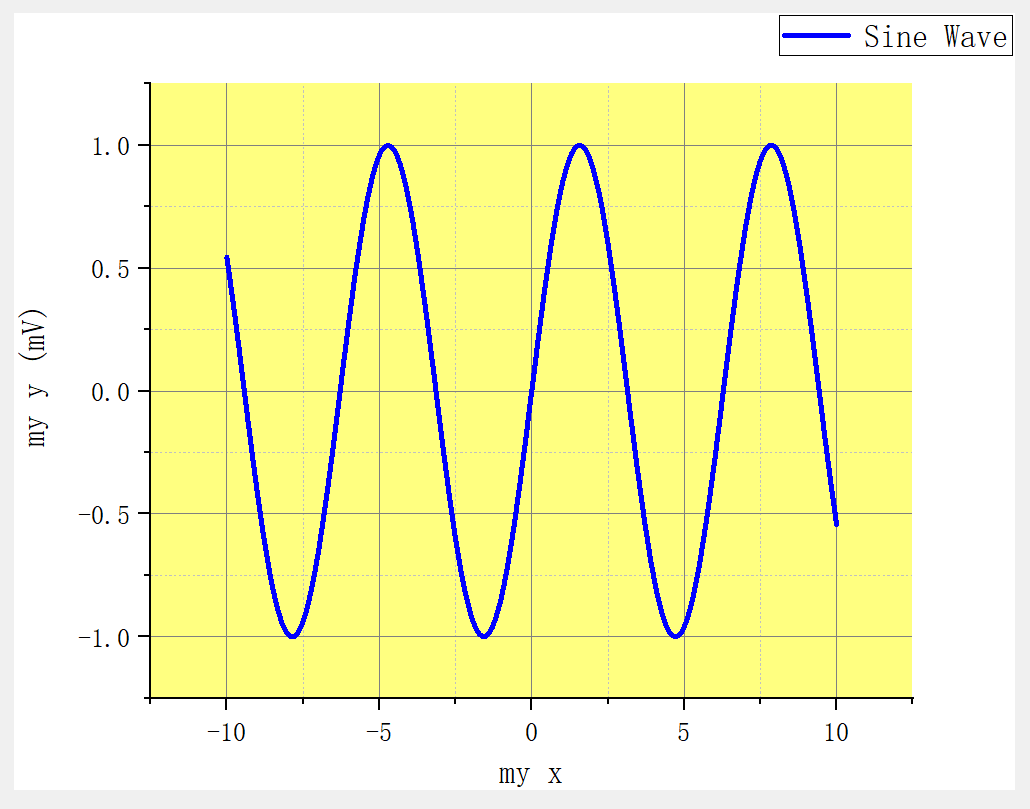

1. 双击坐标刻度线标签，打开坐标轴对话框。

2. 按住Ctrl键并选中对话框左边的上轴和右轴图标。选择轴线和刻度线选项卡，勾选显示轴线和刻度线，然后点击确定。

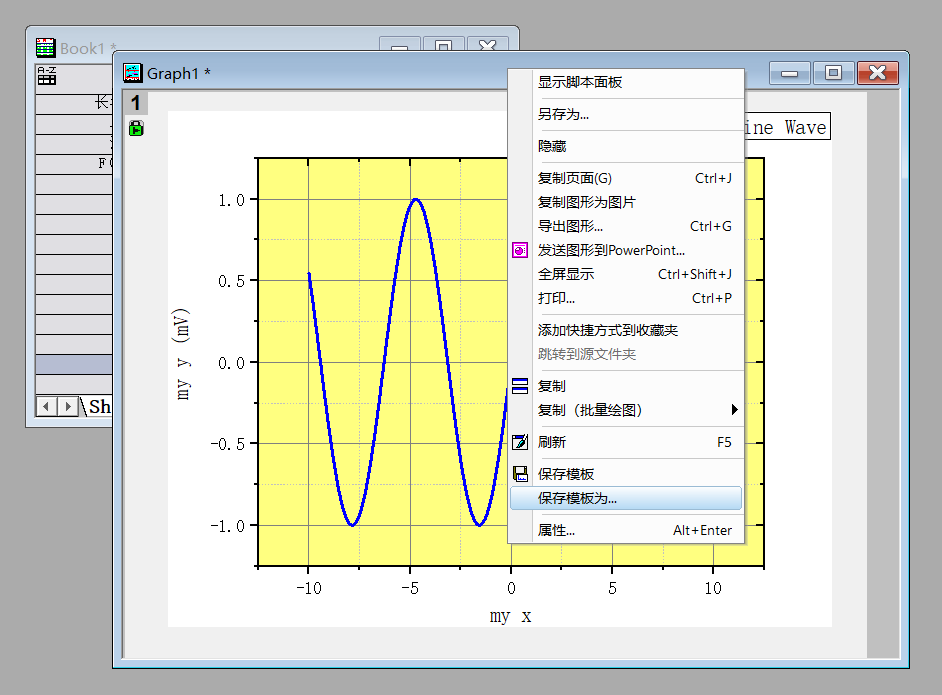

3. 现在让我们将这个图形保存为模板。右键单击图形窗口的标题栏，从弹出菜单中选择保存模板为...。

4. 在打开的对话框中，输入模板名为My Line，点击确定来保存这个模板。

5. 接下来我们要生成一列新的数据。选中工作表窗口，右键单击右边的灰色区域，从弹出菜单中选择添加新列。

6. 点选新加的这一列的F(x)单元格，右键，并选择菜单打开对话框...。你也可以使用快捷键 Ctrl+Q 来直接打开对话框。

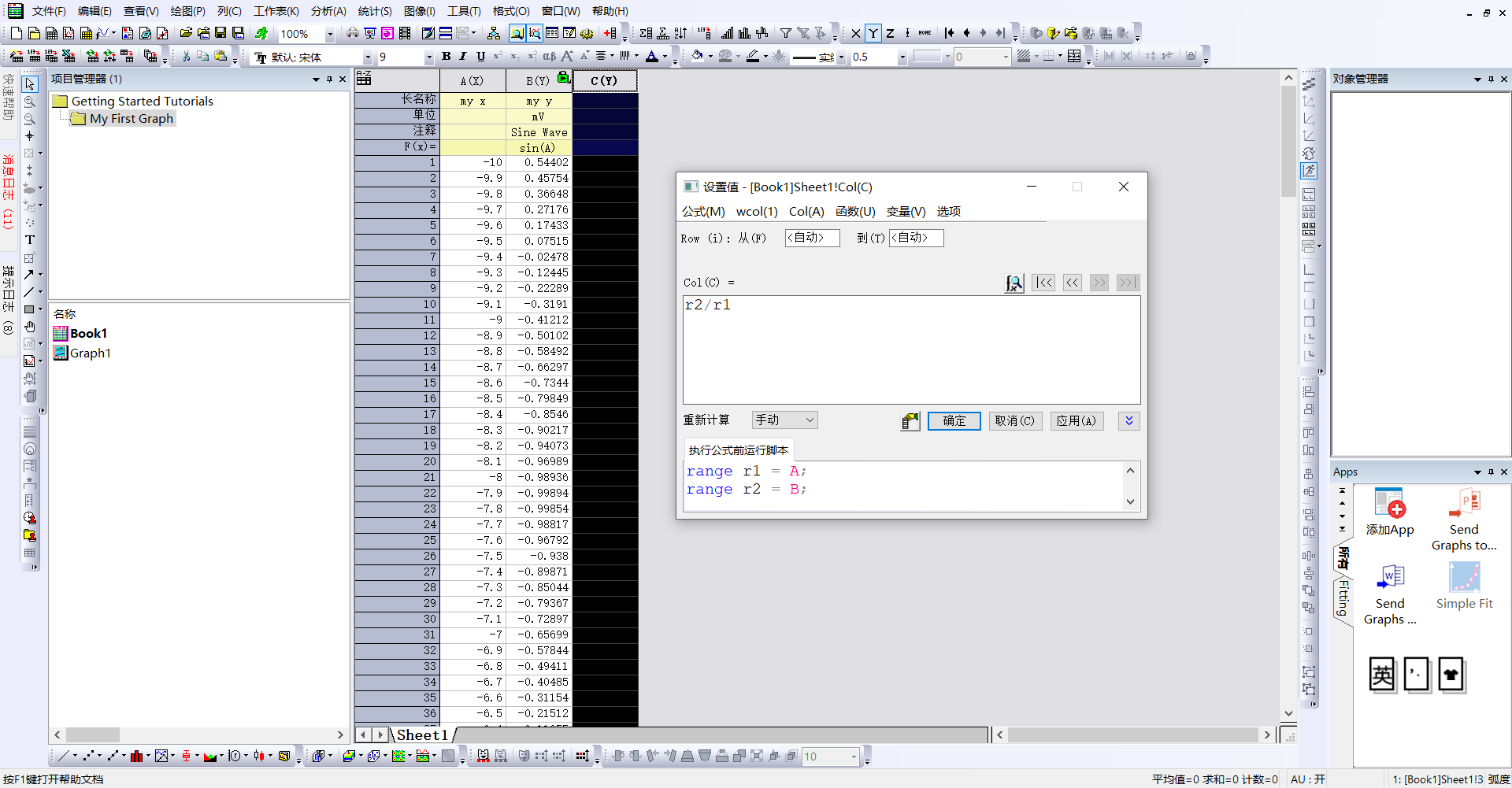

7. 在打开的对话框中，选择菜单变量：从工作表中选择区域添加范围变量来打开在工作表中选择对话框。选中工作表中的前两列，点击 按钮来确认选区，接着在弹出的对话框中，接受插入模式的默认设置，点击确定。这样，两个范围变量就添加到了执行公式之前运算的脚本面板中。

8. 在上方面板中输入以下公式： r2/r1
对话框的公式：加载示例菜单提供了一些给列赋值的例子。函数菜单分门别类地列出
了大量函数可供选择。你也可以使用公式编辑文本框右上角的搜索按钮来搜索适合的
函数。

9. 点击确定关闭对话框。C列被相应的赋值。在C列的注释单元格里输入sin(x)/x。

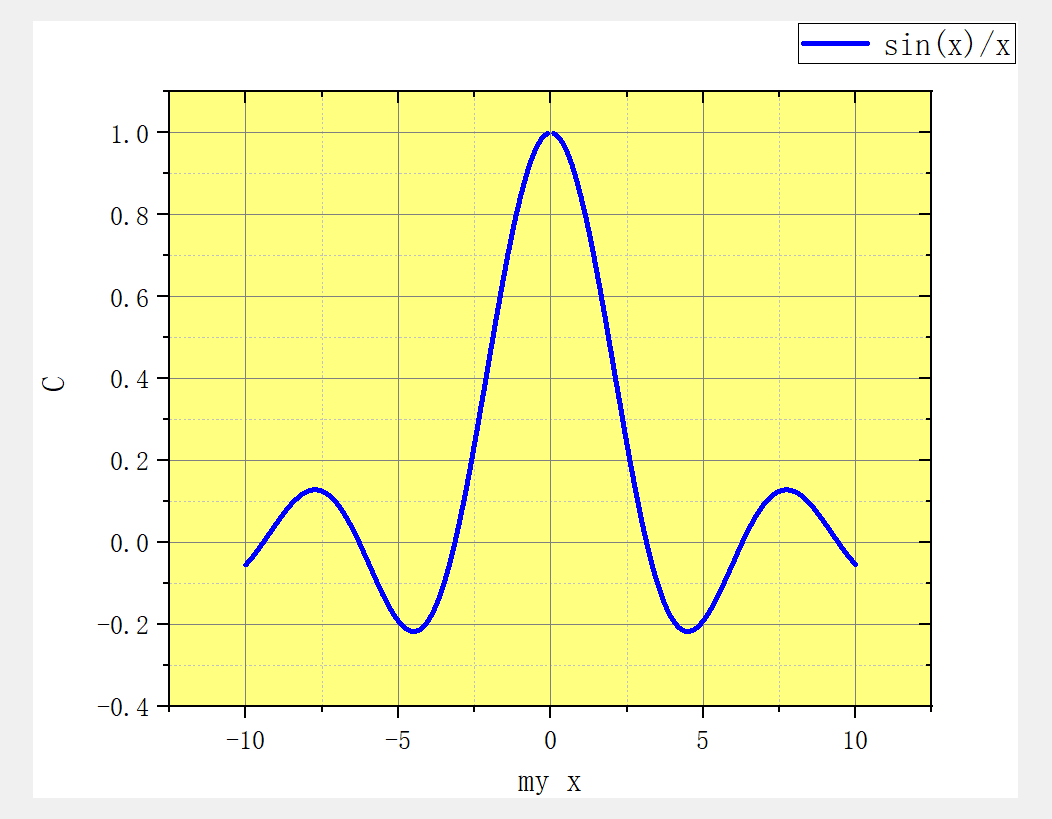

10. 点击C列的列头选中整列。从菜单中选择绘图：模板 > 自定义模板，在下拉菜单中选择我们之前保持的My Line模板。这将生成一张从C列绘制的曲线图。

批量绘图

在这一小节中，我们首先绘制一张图，然后使用新的数据来“复制”这张图，以达到批量绘图的目的。

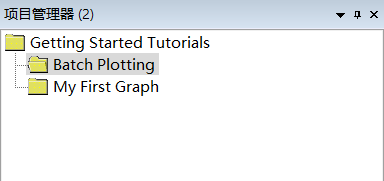

1. 展开界面左侧的项目管理器。在上方面板中，右键单击根目录并选择新建文件夹。

2. 右击刚创建的文件夹，选择重命名，并输入名字Batch Plotting。点击这个空的文件夹将它 打开。

3. 打开电脑上的资源管理器，找到文件夹\Samples\Import and Export\。按住 Shift 键并选择以下三个文件：

o S15-125-03.dat

o S21-235-07.dat

o S32-014-04.dat

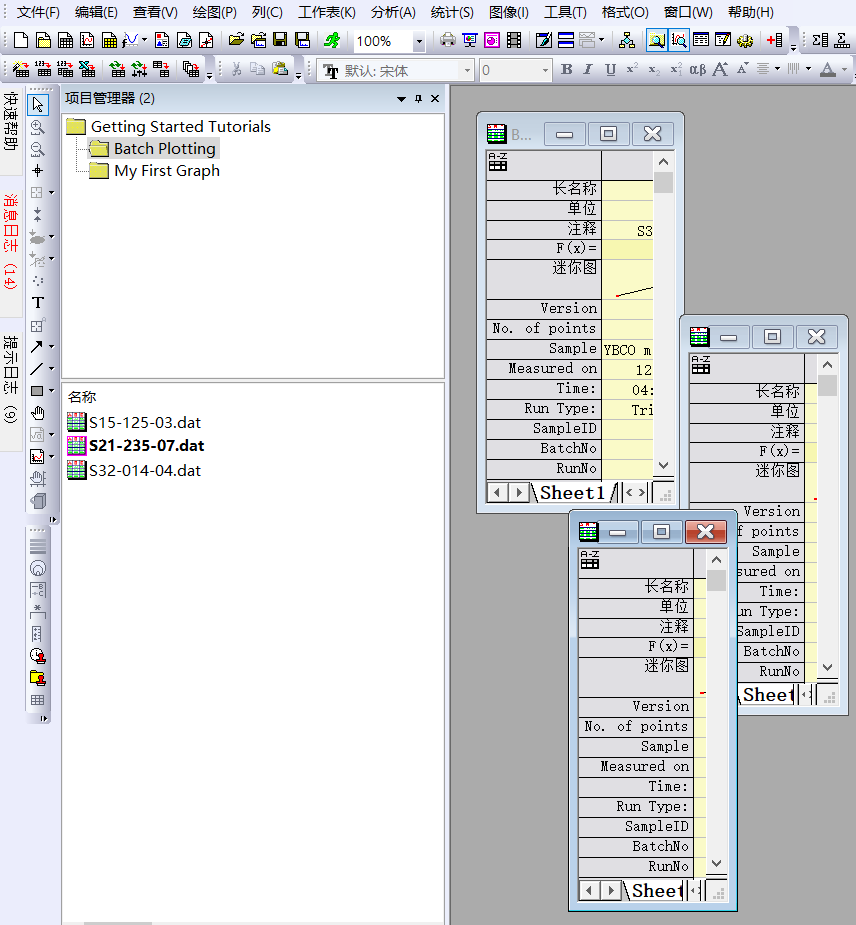

4. 将选中的文件拖拽到Origin的工作区当中。这三个文件将会被分别导入到三个新的工作簿中。 提示: 若要使用拖拽的方式导入数据，请勿以管理员身份运行Origin。

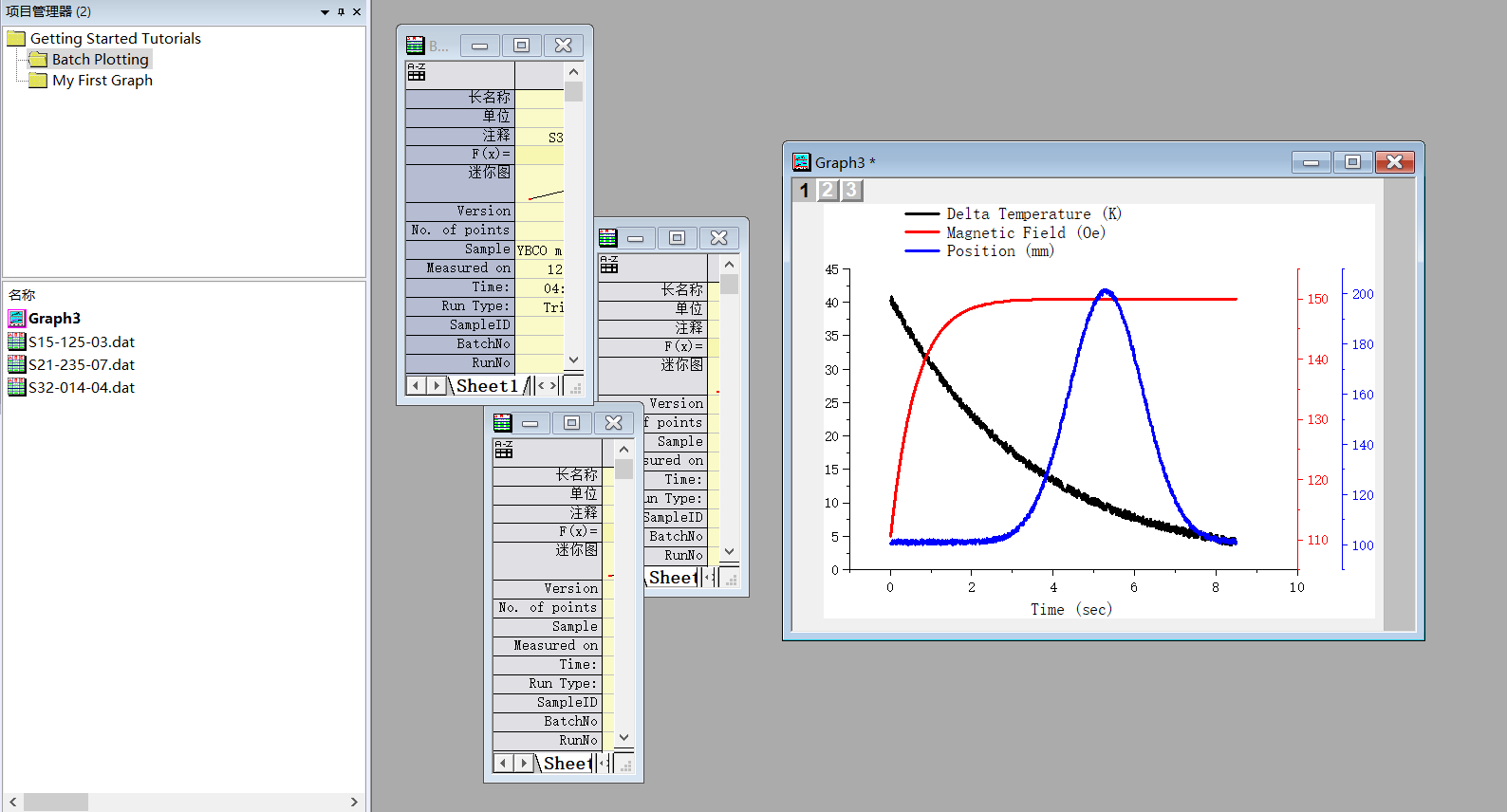

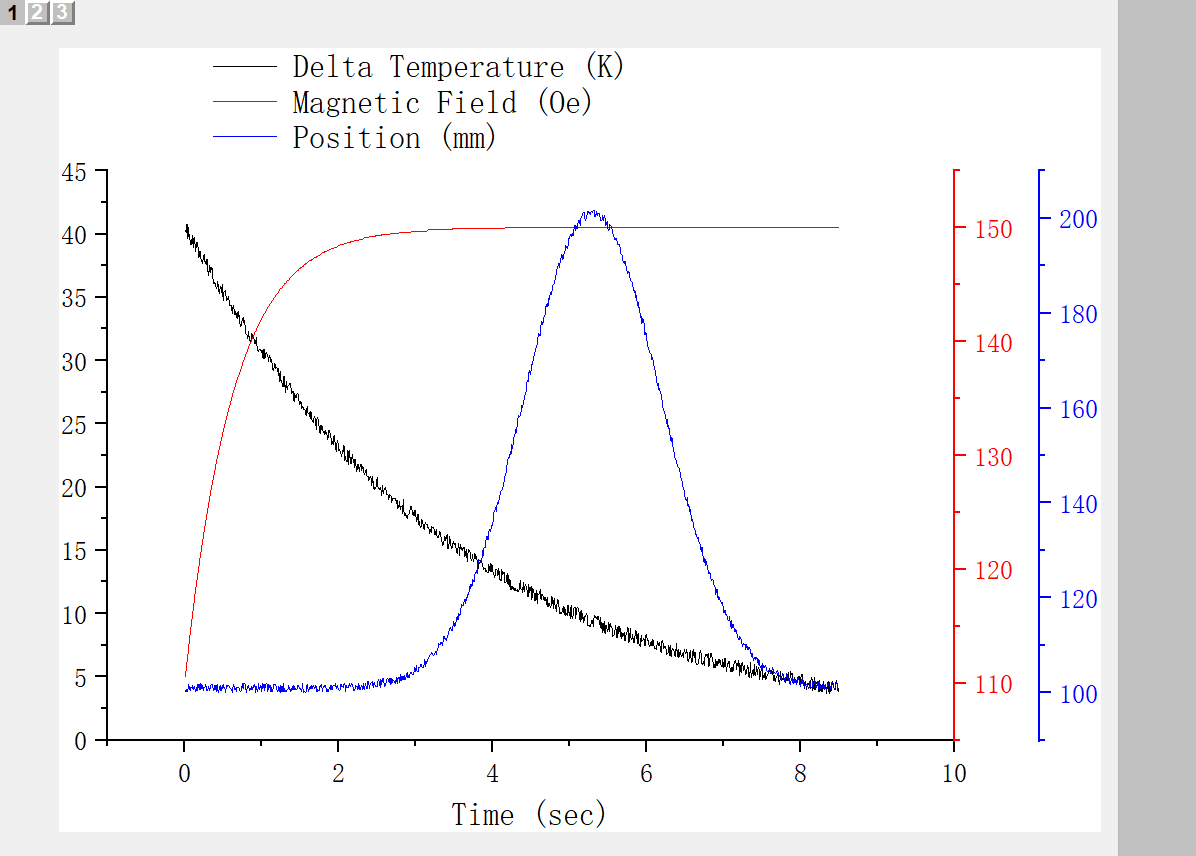

5. 选择其中一个工作簿，点击B列的列头并拖拽鼠标鼠标到D列，选中这三列。然后选择绘图 > 2D: 多Y轴图: 3Ys Y-YY.  Origin会自动在所选Y列的左边查找X列，并根据所选Y列和在它左边、与它最接近的X列来画图。

6. 在图层内双击，打开绘图细节对话框。我们可以看到，在左边的面板中列有三个图层。展开Layer1，选中它下面的曲线。在右边面板中，选择线条选项卡，设置曲线宽度为3。选择另外两个图层中的曲线，重复同样的操作来修改曲线宽度。点击确定关闭对话框，并将修改的设置应用到图上。

7. 接下来，我们将使用新的数据来“克隆”这张图。右击图形窗口的标题栏，选择复制(批量绘图)：选择新工作簿复制。

8. 在打开的对话框中，按住Shift键，选中上方的框内列出的两个工作簿。  你可以从用...来匹配绘图列的下拉菜单中选择合适的匹配条件，Origin会自动筛选项目中所有的工作表，并把那些在该匹配条件下，跟当前图形具有相同数据组织结构的工作表列出来。

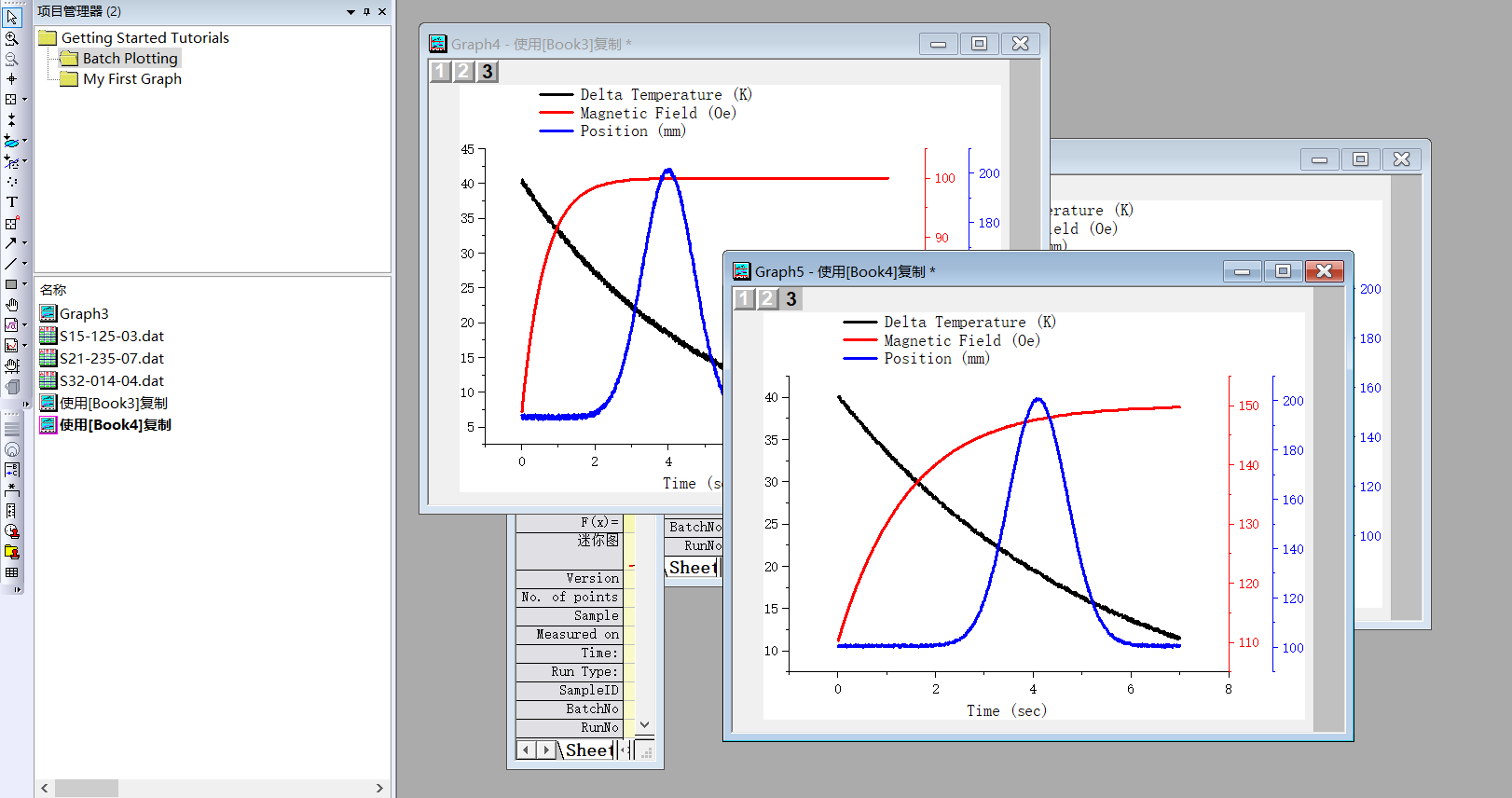

9. 点击确定。若弹出询问“是否要重新调整坐标轴范围以显示全部”的提示框，选择是并点击确定。这样，我们就从两个工作簿中分别画出了两张风格相似的图。

10. 从菜单中选择文件: 保存项目，保存我们修改过的项目文件。
