【SCA】DPA matlab代码总结（一）

2022.3.11 星期五

一、相关理论基础

本次实验是基于 AES 的 DPA 攻击，使用虚拟操作加密，使用《能量分析攻击》这本书里配套的能量轨迹，这个训练集是使用小电阻耦合得到的；

由www.dpabook.org 提供的代码；

该代码原理讲解位于《能量分析攻击》p6-8；bit泄漏模型；

需要了解AES的加密过程。

《密码旁路分析原理与方法》郭世泽 p96-101 也有相关内容。

常用的相关性分析包括差分分析方法和线性相关系数分析，原理是利用统计方法，提取部分秘密信息，与旁路泄漏轨迹中某个特定位置的相关性。

差分分析方法通过处理0和1对应功耗均值之间的差来测量相关性：

二、差分功耗分析仿真

使用WS1的训练集：该能量迹对应inputs加载，addRoundKey,subbytes操作。

1.dpa函数

%%WS1.mat：该能量迹对应inputs加载，addRoundKey,subbytes操作。
%inputs 200x1 200条明文，但只给了16个输入字节的一个字节。
%traces 200x50000
%subytes 1x256 :字节替换,通过一个非线性的替换函数，用查找表的方式把每个字节替换成对应的字节。
%byte_Hamming_weight 字节汉明重量【本程序没有用】
%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%dpa函数
function [key_trace] = dpa1(traces,SubBytes,inputs)
%差分攻击
%第一步加载，s盒、能量迹、明文
 %load SubBytes;%加载AES的S盒
 %load races;能量迹
 %load inputs;明文
%第二步 [key_trace] = dpa1(traces,SubBytes,inputs)
%第三步  show_plots(key_trace,1,256,4，5000)最后一个5000为y坐标轴的范围,4为每次出现图像的个数

[m,n] = size(traces);
key = [0:255];
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%方法一%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%addRoundKey:明文和密钥异或后的数据为mix
for i=1:m
    mix(i,:) = bitxor(inputs(i),key);
end

s= reshape(SubBytes, 16, 16)';%将SubBytes1x256转成16x16【注意转置】
after_sbox = zeros(m,256);
%s盒输入，字节替换
         %每个单字节数据的高 4 位作为 x 值，低 4 位作为 y 值。
         %然后根据行列号在 S 盒置换表中查找对应值，将找到的单字节数据作为字节替换操作的输出结果。
         %S 盒可以作为查找表实现。可能只有 256个字节可以替换的值，因此需要 256 个字节的内存。
for i=1:m
     for j=1:256
         h=bitget( mix(i,j),8:-1:5);%s盒输入的高四位二进制【bitget获取指定位置的位】
         l=bitget( mix(i,j),4:-1:1);%s盒输入低四位二进制
         H=bin2dec(num2str(h));%s盒输入的高四位二进制转十进制
         L=bin2dec(num2str(l));%s盒输入低四位二进制转十进制
         after_sbox(i,j)=s(H+1,L+1);%最终得到s和代换后的数据
     end
end
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%结束%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%%%%方法二:另一种字节替换方式%%%%%%%%%%%%%%
%after_sbox = zeros(m,256);
%for i=1:m
%    after_sbox(i,:) = SubBytes(bitxor(inputs(i),key)+1);
%end
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%


 key_trace = zeros(256,n);%n=5000;
    power_consumption = bitget(after_sbox,1);%攻击位置是s盒变换后的数据的LSB【比特模型】;数据为0和1；
    for i=1:256
        %一次AES加密操作的能量消耗与after_sbox的LSB之间的依赖关系
        %第1bit为1的能量迹放一波，为0的放一波，相减后，最大尖峰的为正确的猜测密钥
        %无尖峰：如果用错误的密钥计算，没有依赖性
　　　　 %小尖峰：该密钥计算得出的与实际测量的不完全独立，但依赖性远远小于正确的密钥
        key_trace(i,:) = sum(traces(find(power_consumption(:,i)==1),:)) - sum(traces(find(power_consumption(:,i)==0),:));
    end
   save  key_trace;%key_trace 256x5000
end<br><br>

2.show_plots函数

function show_plots(variable, firstplot, lastplot, step, yscale)

%SHOW_PLOTS plots rows of a matrix in separate windows
%单独的窗口中绘制矩阵的行
% DESCRIPTION:
%
% show_plots(variable, firstplot, lastplot, step, yscale)
% plots each row a matrix in a separate window
%
% - variable : 应绘制的矩阵
% - firstplot (optional): 要绘制的第一行的编号；默认值为1
% - lastplot  (optional): 要打印的最后一行的编号；默认值是行的总数
% - step      (optional): 同时显示的绘图数量；默认值为6（大屏幕使用6，小屏幕使用4）)
% - yscale    (optional): 设置y轴上显示的值的范围；显示从-yscale到+yscale的值；yscale的默认值为1
%
%
% EXAMPLE:
%
% show_plots(unidrnd(10,8,10),1,8,4,10)


if (~(exist('yscale','var') == 1))
    yscale = 1;
end

if (~(exist('firstplot','var') == 1))
    firstplot = 1;
end

if (~(exist('lastplot','var') == 1))
    lastplot = size(variable,1);
end

if (~(exist('step','var') == 1))
    step = 6;
end

for key=firstplot:step:lastplot

    for i=key:(key+step - 1)

       figure(i - key +1);

       if (i<=lastplot)
            keydata = variable(i,:);

            n = length(keydata);

            plot(keydata);
            axis([0 n -yscale yscale])
            xlabel('time')
            ylabel('Voltage / Corrlelation')

            titletext = sprintf('Plot Number: %d, Max: %2.4f, Min: %2.4f',i, max(keydata), min(keydata));
            titletext = strrep(titletext,'\','\\');
            titletext = strrep(titletext,'_','\_');
            title(titletext);
       else
%          close
       end
   end

   disp('Press any key for next file')
   pause;
end

　3.函数调用

load('WS1.mat');
[key_trace] = dpa1(traces,SubBytes,inputs);
show_plots(key_trace,1,256,4，5000)；

三、仿真结果

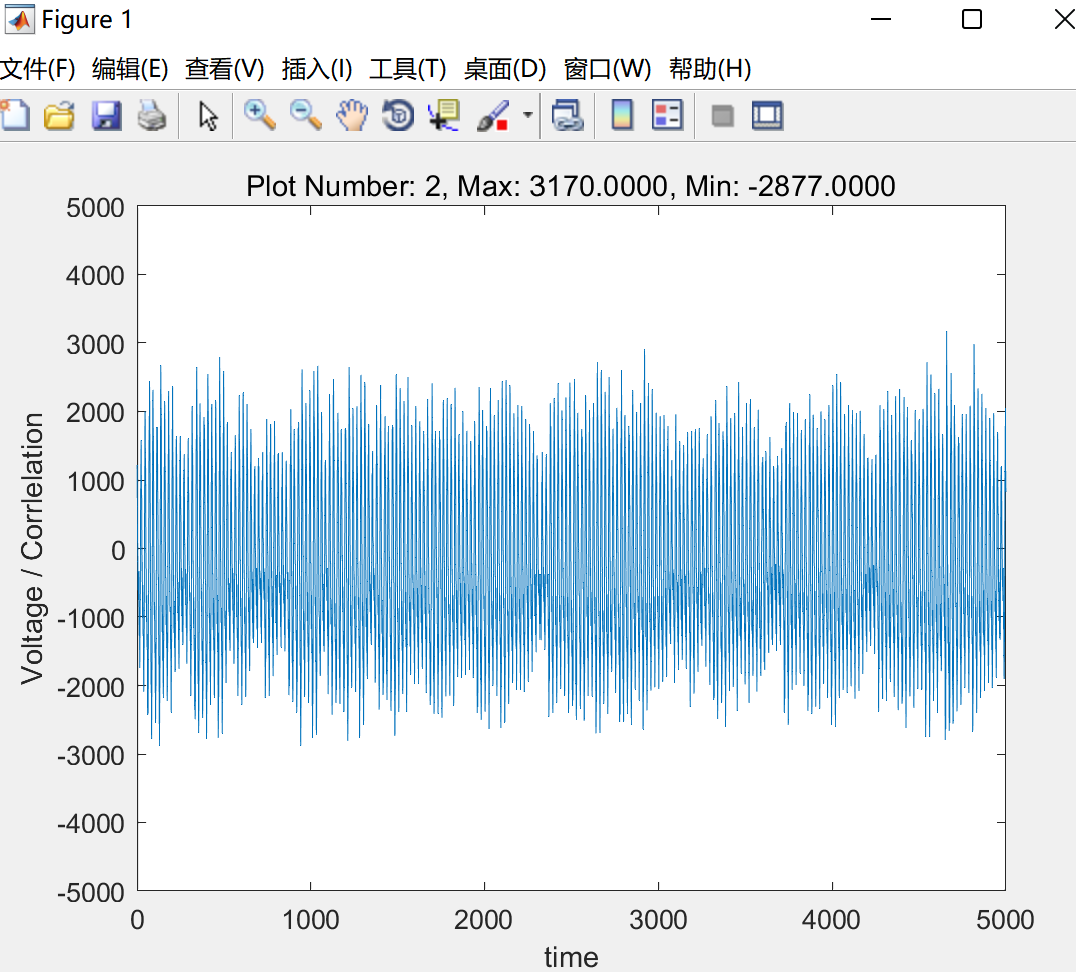

由以上程序可以得到下面结果，可以看出，当猜测的密钥错误时，没有明显的尖峰。

其中index_key = 44时，尖峰明显，说明该子密钥是是43的可能性很大

四、总结

　DPA利用了一个这样的事实：微控制器的能量消耗依赖于算法执行过程中所处理的中间值。本次实验的能量消耗依赖于AES加密第一轮中的SubBytes变换的第一个输出字节的MSB。同样，攻击者也可以基于其他中间值来实施攻击。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
