可视化拖拽组件库一些技术要点原理分析
本文主要对以下技术要点进行分析：
- 编辑器
- 自定义组件
- 拖拽
- 删除组件、调整图层层级
- 放大缩小
- 撤消、重做
- 组件属性设置
- 吸附
- 预览、保存代码
- 绑定事件
- 绑定动画
- 导入 PSD
- 手机模式

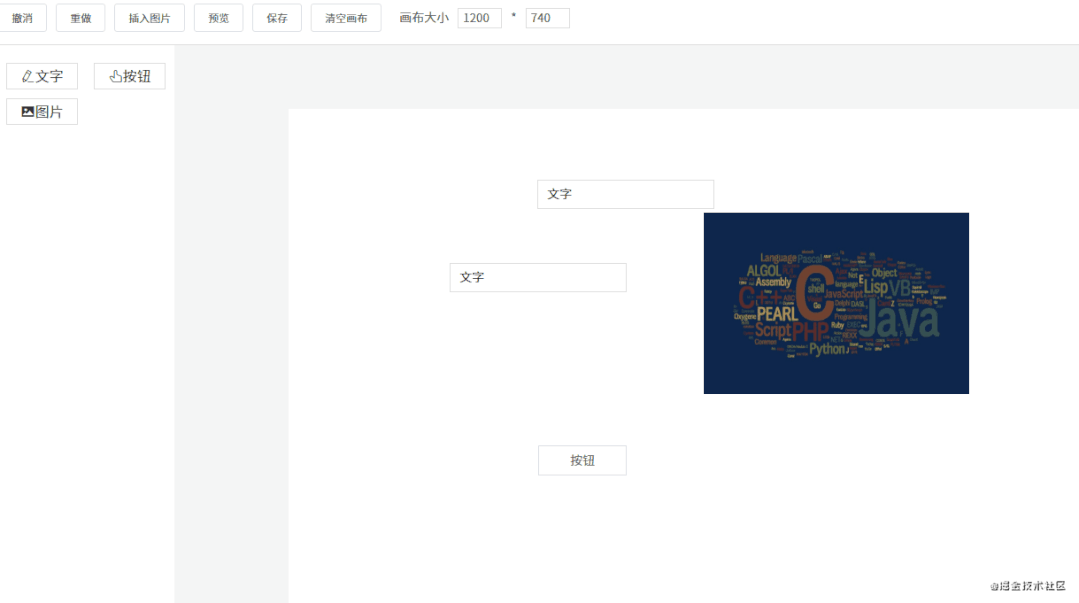

为了让本文更加容易理解，我将以上技术要点结合在一起写了一个可视化拖拽组件库 DEMO：
- github 项目地址（https://github.com/woai3c/visual-drag-demo）
- 在线预览（https://woai3c.github.io/visual-drag-demo/#/）
建议结合源码一起阅读，效果更好（这个 DEMO 使用的是 Vue 技术栈）。
1.编辑器

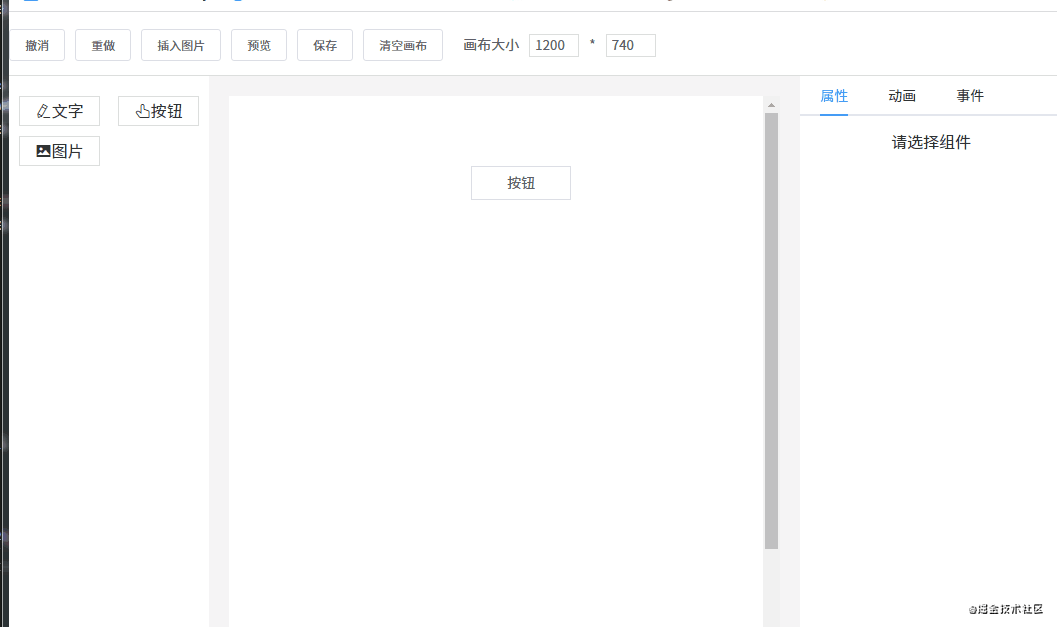

先来看一下页面的整体结构。
这一节要讲的编辑器其实就是中间的画布。它的作用是：当从左边组件列表拖拽出一个组件放到画布中时，画布要把这个组件渲染出来。
这个编辑器的实现思路是：
- 用一个数组
componentData维护编辑器中的数据。 - 把组件拖拽到画布中时，使用
push()方法将新的组件数据添加到componentData。 - 编辑器使用
v-for指令遍历componentData，将每个组件逐个渲染到画布（也可以使用 JSX 语法结合render()方法代替）。
编辑器渲染的核心代码如下所示：
<component
v-for="item in componentData"
:key="item.id"
:is="item.component"
:style="item.style"
:propValue="item.propValue"
/>
每个组件数据大概是这样：
{
component: 'v-text',
label: '文字',
propValue: '文字',
icon: 'el-icon-edit',
animations: [],
events: {},
style: {
width: 200,
height: 33,
fontSize: 14,
fontWeight: 500,
lineHeight: '',
letterSpacing: 0,
textAlign: '',
color: '',
},
}
在遍历 componentData 组件数据时，主要靠 is 属性来识别出真正要渲染的是哪个组件。
例如要渲染的组件数据是 { component: 'v-text' }，则 <component :is="item.component" /> 会被转换为 <v-text />。当然，你这个组件也要提前注册到 Vue 中。
如果你想了解更多 is 属性的资料，请查看官方文档。
2. 自定义组件
原则上使用第三方组件也是可以的，但建议你最好封装一下。不管是第三方组件还是自定义组件，每个组件所需的属性可能都不一样，所以每个组件数据可以暴露出一个属性 propValue 用于传递值。
例如 a 组件只需要一个属性，你的 propValue 可以这样写：propValue: 'aaa'。如果需要多个属性，propValue 则可以是一个对象：
propValue: {
a: 1,
b: 'text'
}
在这个 DEMO 组件库中我定义了三个组件。
图片组件 Picture：
<template>
<div>
<img :src="propValue">
</div>
</template>
<script>
export default {
props: {
propValue: {
type: String,
require: true,
},
},
}
</script>
按钮组件 VButton:
<template>
<button>{{ propValue }}</button>
</template>
<script>
export default {
props: {
propValue: {
type: String,
default: '',
},
},
}
</script>
文本组件 VText:
<template>
<textarea
v-if="editMode == 'edit'"
:value="propValue"
@input="handleInput"
ref="v-text"
></textarea>
<div v-else>
<div v-for="(text, index) in propValue.split('\n')" :key="index">{{ text }}</div>
</div>
</template>
<script>
import { mapState } from 'vuex'
export default {
props: {
propValue: {
type: String,
},
element: {
type: Object,
},
},
computed: mapState([
'editMode',
]),
methods: {
handleInput(e) {
this.$emit('input', this.element, e.target.value)
},
},
}
</script>

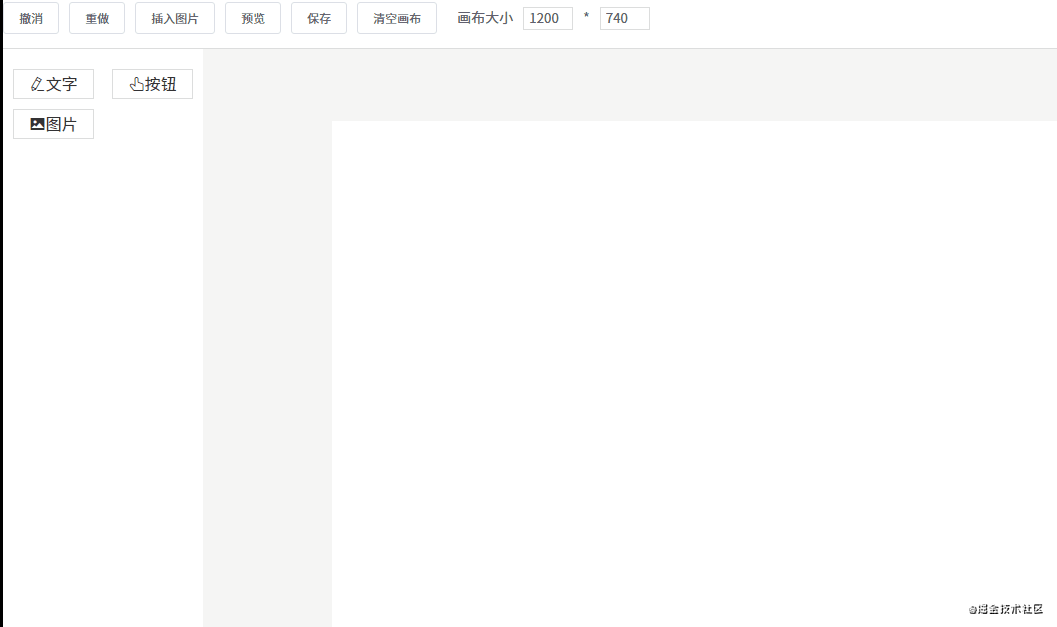

3. 拖拽
从组件列表到画布
一个元素如果要设为可拖拽，必须给它添加一个 draggable 属性。另外，在将组件列表中的组件拖拽到画布中，还有两个事件是起到关键作用的：
dragstart事件，在拖拽刚开始时触发。它主要用于将拖拽的组件信息传递给画布。drop事件，在拖拽结束时触发。主要用于接收拖拽的组件信息。
先来看一下左侧组件列表的代码：
<div @dragstart="handleDragStart">
<div v-for="(item, index) in componentList" :key="index" draggable :data-index="index">
<i :class="item.icon"></i>
<span>{{ item.label }}</span>
</div>
</div>
handleDragStart(e) {
e.dataTransfer.setData('index', e.target.dataset.index)
}
可以看到给列表中的每一个组件都设置了 draggable 属性。另外，在触发 dragstart 事件时，使用 dataTransfer.setData() 传输数据。再来看一下接收数据的代码：
<div @drop="handleDrop" @dragover="handleDragOver" @click="deselectCurComponent">
<Editor />
</div>
handleDrop(e) {
e.preventDefault()
e.stopPropagation()
const component = deepCopy(componentList[e.dataTransfer.getData('index')])
this.$store.commit('addComponent', component)
}
触发 drop 事件时，使用 dataTransfer.getData() 接收传输过来的索引数据，然后根据索引找到对应的组件数据，再添加到画布，从而渲染组件。
组件在画布中移动
首先需要将画布设为相对定位 position: relative，然后将每个组件设为绝对定位 position: absolute。除了这一点外，还要通过监听三个事件来进行移动：
mousedown事件，在组件上按下鼠标时，记录组件当前的位置，即 xy 坐标（为了方便讲解，这里使用的坐标轴，实际上 xy 对应的是 css 中的left和top。mousemove事件，每次鼠标移动时，都用当前最新的 xy 坐标减去最开始的 xy 坐标，从而计算出移动距离，再改变组件位置。mouseup事件，鼠标抬起时结束移动。
handleMouseDown(e) {
e.stopPropagation()
this.$store.commit('setCurComponent', { component: this.element, zIndex: this.zIndex })
const pos = { ...this.defaultStyle }
const startY = e.clientY
const startX = e.clientX
const startTop = Number(pos.top)
const startLeft = Number(pos.left)
const move = (moveEvent) => {
const currX = moveEvent.clientX
const currY = moveEvent.clientY
pos.top = currY - startY + startTop
pos.left = currX - startX + startLeft
this.$store.commit('setShapeStyle', pos)
}
const up = () => {
document.removeEventListener('mousemove', move)
document.removeEventListener('mouseup', up)
}
document.addEventListener('mousemove', move)
document.addEventListener('mouseup', up)
}
4. 删除组件、调整图层层级
改变图层层级
由于拖拽组件到画布中是有先后顺序的，所以可以按照数据顺序来分配图层层级。
例如画布新增了五个组件 abcde，那它们在画布数据中的顺序为 [a, b, c, d, e]，图层层级和索引一一对应，即它们的 z-index 属性值是 01234（后来居上）。用代码表示如下：
<div v-for="(item, index) in componentData" :zIndex="index"></div>
如果不了解 z-index 属性的，请看一下 MDN 文档。
理解了这一点之后，改变图层层级就很容易做到了。改变图层层级，即是改变组件数据在 componentData 数组中的顺序。例如有 [a, b, c] 三个组件，它们的图层层级从低到高顺序为 abc（索引越大，层级越高）。
如果要将 b 组件上移，只需将它和 c 调换顺序即可：
const temp = componentData[1]
componentData[1] = componentData[2]
componentData[2] = temp
同理，置顶置底也是一样，例如我要将 a 组件置顶，只需将 a 和最后一个组件调换顺序即可：
const temp = componentData[0]
componentData[0] = componentData[componentData.lenght - 1]
componentData[componentData.lenght - 1] = temp
删除组件
删除组件非常简单，一行代码搞定：componentData.splice(index, 1)。
5. 放大缩小
细心的网友可能会发现，点击画布上的组件时，组件上会出现 8 个小圆点。这 8 个小圆点就是用来放大缩小用的。实现原理如下：
1. 在每个组件外面包一层 Shape 组件，Shape 组件里包含 8 个小圆点和一个 <slot> 插槽，用于放置组件。
<Shape v-for="(item, index) in componentData"
:defaultStyle="item.style"
:style="getShapeStyle(item.style, index)"
:key="item.id"
:active="item === curComponent"
:element="item"
:zIndex="index"
>
<component
:is="item.component"
:style="getComponentStyle(item.style)"
:propValue="item.propValue"
/>
</Shape>
Shape 组件内部结构：
<template>
<div :class="{ active: this.active }" @click="selectCurComponent" @mousedown="handleMouseDown"
@contextmenu="handleContextMenu">
<div
v-for="(item, index) in (active? pointList : [])"
@mousedown="handleMouseDownOnPoint(item)"
:key="index"
:style="getPointStyle(item)">
</div>
<slot></slot>
</div>
</template>
2. 点击组件时，将 8 个小圆点显示出来。
起作用的是这行代码 :active="item === curComponent"。
3. 计算每个小圆点的位置。
先来看一下计算小圆点位置的代码：
const pointList = ['t', 'r', 'b', 'l', 'lt', 'rt', 'lb', 'rb']
getPointStyle(point) {
const { width, height } = this.defaultStyle
const hasT = /t/.test(point)
const hasB = /b/.test(point)
const hasL = /l/.test(point)
const hasR = /r/.test(point)
let newLeft = 0
let newTop = 0
if (point.length === 2) {
newLeft = hasL? 0 : width
newTop = hasT? 0 : height
} else {
if (hasT || hasB) {
newLeft = width / 2
newTop = hasT? 0 : height
}
if (hasL || hasR) {
newLeft = hasL? 0 : width
newTop = Math.floor(height / 2)
}
}
const style = {
marginLeft: hasR? '-4px' : '-3px',
marginTop: '-3px',
left: `${newLeft}px`,
top: `${newTop}px`,
cursor: point.split('').reverse().map(m => this.directionKey[m]).join('') + '-resize',
}
return style
}
计算小圆点的位置需要获取一些信息：
- 组件的高度
height、宽度width
注意，小圆点也是绝对定位的，相对于 Shape 组件。所以有四个小圆点的位置很好确定：
- 左上角的小圆点，坐标
left: 0, top: 0 - 右上角的小圆点，坐标
left: width, top: 0 - 左下角的小圆点，坐标
left: 0, top: height - 右下角的小圆点，坐标
left: width, top: height
另外的四个小圆点需要通过计算间接算出来。例如左边中间的小圆点，计算公式为 left: 0, top: height / 2，其他小圆点同理。
4. 点击小圆点时，可以进行放大缩小操作。
handleMouseDownOnPoint(point) {
const downEvent = window.event
downEvent.stopPropagation()
downEvent.preventDefault()
const pos = { ...this.defaultStyle }
const height = Number(pos.height)
const width = Number(pos.width)
const top = Number(pos.top)
const left = Number(pos.left)
const startX = downEvent.clientX
const startY = downEvent.clientY
let needSave = false
const move = (moveEvent) => {
needSave = true
const currX = moveEvent.clientX
const currY = moveEvent.clientY
const disY = currY - startY
const disX = currX - startX
const hasT = /t/.test(point)
const hasB = /b/.test(point)
const hasL = /l/.test(point)
const hasR = /r/.test(point)
const newHeight = height + (hasT? -disY : hasB? disY : 0)
const newWidth = width + (hasL? -disX : hasR? disX : 0)
pos.height = newHeight > 0? newHeight : 0
pos.width = newWidth > 0? newWidth : 0
pos.left = left + (hasL? disX : 0)
pos.top = top + (hasT? disY : 0)
this.$store.commit('setShapeStyle', pos)
}
const up = () => {
document.removeEventListener('mousemove', move)
document.removeEventListener('mouseup', up)
needSave && this.$store.commit('recordSnapshot')
}
document.addEventListener('mousemove', move)
document.addEventListener('mouseup', up)
}
它的原理是这样的：
- 点击小圆点时，记录点击的坐标 xy。
- 假设我们现在向下拖动，那么 y 坐标就会增大。
- 用新的 y 坐标减去原来的 y 坐标，就可以知道在纵轴方向的移动距离是多少。
- 最后再将移动距离加上原来组件的高度，就可以得出新的组件高度。
- 如果是正数，说明是往下拉，组件的高度在增加。如果是负数，说明是往上拉，组件的高度在减少。
6. 撤消、重做
撤销重做的实现原理其实挺简单的，先看一下代码：
snapshotData: [],
snapshotIndex: -1,
undo(state) {
if (state.snapshotIndex >= 0) {
state.snapshotIndex--
store.commit('setComponentData', deepCopy(state.snapshotData[state.snapshotIndex]))
}
},
redo(state) {
if (state.snapshotIndex < state.snapshotData.length - 1) {
state.snapshotIndex++
store.commit('setComponentData', deepCopy(state.snapshotData[state.snapshotIndex]))
}
},
setComponentData(state, componentData = []) {
Vue.set(state, 'componentData', componentData)
},
recordSnapshot(state) {
state.snapshotData[++state.snapshotIndex] = deepCopy(state.componentData)
if (state.snapshotIndex < state.snapshotData.length - 1) {
state.snapshotData = state.snapshotData.slice(0, state.snapshotIndex + 1)
}
},
用一个数组来保存编辑器的快照数据。保存快照就是不停地执行 push() 操作，将当前的编辑器数据推入 snapshotData 数组，并增加快照索引 snapshotIndex。目前以下几个动作会触发保存快照操作：
- 新增组件
- 删除组件
- 改变图层层级
- 拖动组件结束时
...
撤销
假设现在 snapshotData 保存了 4 个快照。即 [a, b, c, d]，对应的快照索引为 3。如果这时进行了撤销操作，我们需要将快照索引减 1，然后将对应的快照数据赋值给画布。
例如当前画布数据是 d，进行撤销后，索引 -1，现在画布的数据是 c。
重做
明白了撤销，那重做就很好理解了，就是将快照索引加 1，然后将对应的快照数据赋值给画布。
不过还有一点要注意，就是在撤销操作中进行了新的操作，要怎么办呢？有两种解决方案：
- 新操作替换当前快照索引后面所有的数据。还是用刚才的数据
[a, b, c, d]举例，假设现在进行了两次撤销操作，快照索引变为 1，对应的快照数据为 b，如果这时进行了新的操作，对应的快照数据为 e。那 e 会把 cd 顶掉，现在的快照数据为[a, b, e]。 - 不顶掉数据，在原来的快照中新增一条记录。用刚才的例子举例，e 不会把 cd 顶掉，而是在 cd 之前插入，即快照数据变为
[a, b, e, c, d]。
我采用的是第一种方案。

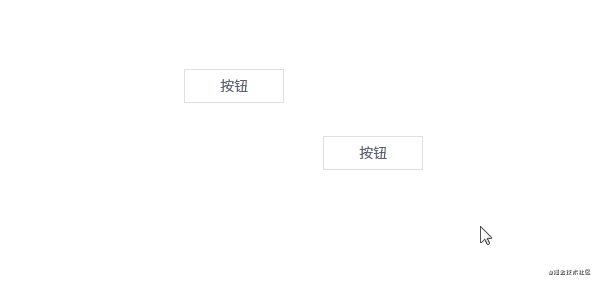

7. 吸附
什么是吸附？就是在拖拽组件时，如果它和另一个组件的距离比较接近，就会自动吸附在一起。
吸附的代码大概在 300 行左右，建议自己打开源码文件看（文件路径：src\components\Editor\MarkLine.vue）。这里不贴代码了，主要说说原理是怎么实现的。
标线
在页面上创建 6 条线，分别是三横三竖。这 6 条线的作用是对齐，它们什么时候会出现呢？
- 上下方向的两个组件左边、中间、右边对齐时会出现竖线
- 左右方向的两个组件上边、中间、下边对齐时会出现横线
具体的计算公式主要是根据每个组件的 xy 坐标和宽度高度进行计算的。例如要判断 ab 两个组件的左边是否对齐，则要知道它们每个组件的 x 坐标；如果要知道它们右边是否对齐，除了要知道 x 坐标，还要知道它们各自的宽度。
a.x == b.x
a.x + a.width == b.x + b.width
在对齐的时候，显示标线。
另外还要判断 ab 两个组件是否 “足够” 近。如果足够近，就吸附在一起。是否足够近要靠一个变量来判断：
diff: 3,
小于等于 diff 像素则自动吸附。
吸附
吸附效果是怎么实现的呢？
假设现在有 ab 组件，a 组件坐标 xy 都是 0，宽高都是 100。现在假设 a 组件不动，我们正在拖拽 b 组件。当把 b 组件拖到坐标为 x: 0, y: 103 时，由于 103 - 100 <= 3(diff)，所以可以判定它们已经接近得足够近。这时需要手动将 b 组件的 y 坐标值设为 100，这样就将 ab 组件吸附在一起了。
优化
在拖拽时如果 6 条标线都显示出来会不太美观。所以我们可以做一下优化，在纵横方向上最多只同时显示一条线。实现原理如下：
- a 组件在左边不动，我们拖着 b 组件往 a 组件靠近。
- 这时它们最先对齐的是 a 的右边和 b 的左边，所以只需要一条线就够了。
- 如果 ab 组件已经靠近，并且 b 组件继续往左边移动，这时就要判断它们俩的中间是否对齐。
- b 组件继续拖动，这时需要判断 a 组件的左边和 b 组件的右边是否对齐，也是只需要一条线。
可以发现，关键的地方是我们要知道两个组件的方向。即 ab 两个组件靠近，我们要知道到底 b 是在 a 的左边还是右边。
这一点可以通过鼠标移动事件来判断，之前在讲解拖拽的时候说过，mousedown 事件触发时会记录起点坐标。所以每次触发 mousemove 事件时，用当前坐标减去原来的坐标，就可以判断组件方向。例如 x 方向上，如果 b.x - a.x 的差值为正，说明是 b 在 a 右边，否则为左边。
eventBus.$emit('move', this.$el, currY - startY > 0, currX - startX > 0)
8. 组件属性设置
每个组件都有一些通用属性和独有的属性，我们需要提供一个能显示和修改属性的地方。
{
component: 'v-text',
label: '文字',
propValue: '文字',
icon: 'el-icon-edit',
animations: [],
events: {},
style: {
width: 200,
height: 33,
fontSize: 14,
fontWeight: 500,
lineHeight: '',
letterSpacing: 0,
textAlign: '',
color: '',
},
}
我定义了一个 AttrList 组件，用于显示每个组件的属性。
<template>
<div>
<el-form>
<el-form-item v-for="(key, index) in styleKeys" :key="index" :label="map[key]">
<el-color-picker v-if="key == 'borderColor'" v-model="curComponent.style[key]"></el-color-picker>
<el-color-picker v-else-if="key == 'color'" v-model="curComponent.style[key]"></el-color-picker>
<el-color-picker v-else-if="key == 'backgroundColor'" v-model="curComponent.style[key]"></el-color-picker>
<el-select v-else-if="key == 'textAlign'" v-model="curComponent.style[key]">
<el-option
v-for="item in options"
:key="item.value"
:label="item.label"
:value="item.value"
></el-option>
</el-select>
<el-input type="number" v-else v-model="curComponent.style[key]" />
</el-form-item>
<el-form-item label="内容" v-if="curComponent && curComponent.propValue && !excludes.includes(curComponent.component)">
<el-input type="textarea" v-model="curComponent.propValue" />
</el-form-item>
</el-form>
</div>
</template>
代码逻辑很简单，就是遍历组件的 style 对象，将每一个属性遍历出来。并且需要根据具体的属性用不同的组件显示出来，例如颜色属性，需要用颜色选择器显示；数值类的属性需要用 type=number 的 input 组件显示等等。
为了方便用户修改属性值，我使用 v-model 将组件和值绑定在一起。
9. 预览、保存代码
预览和编辑的渲染原理是一样的，区别是不需要编辑功能。所以只需要将原先渲染组件的代码稍微改一下就可以了。
<Shape v-for="(item, index) in componentData"
:defaultStyle="item.style"
:style="getShapeStyle(item.style, index)"
:key="item.id"
:active="item === curComponent"
:element="item"
:zIndex="index"
>
<component
:is="item.component"
:style="getComponentStyle(item.style)"
:propValue="item.propValue"
/>
</Shape>
经过刚才的介绍，我们知道 Shape 组件具备了拖拽、放大缩小的功能。现在只需要将 Shape 组件去掉，外面改成套一个普通的 DIV 就可以了（其实不用这个 DIV 也行，但为了绑定事件这个功能，所以需要加上）。
<div v-for="(item, index) in componentData" :key="item.id">
<component
:is="item.component"
:style="getComponentStyle(item.style)"
:propValue="item.propValue"
/>
</div>
保存代码的功能也特别简单，只需要保存画布上的数据 componentData 即可。保存有两种选择：
- 保存到服务器
- 本地保存
在 DEMO 上我使用的 localStorage 保存在本地。
https://mmbiz.qpic.cn/mmbiz_gif/5Xv0xlEBe9ib3c3BBMhekdnLc5MTgdWhWLyt0XOMNpqAlxMoNAVVaic4FK5qALskFYxotG1OIAcofj7CtmTqkUibA/640?wx_fmt=gif&wxfrom=5&wx_lazy=1
10. 绑定事件
每个组件有一个 events 对象，用于存储绑定的事件。目前我只定义了两个事件：
- alert 事件
- redirect 事件
const events = {
redirect(url) {
if (url) {
window.location.href = url
}
},
alert(msg) {
if (msg) {
alert(msg)
}
},
}
const mixins = {
methods: events,
}
const eventList = [
{
key: 'redirect',
label: '跳转事件',
event: events.redirect,
param: '',
},
{
key: 'alert',
label: 'alert 事件',
event: events.alert,
param: '',
},
]
export {
mixins,
events,
eventList,
}
不过不能在编辑的时候触发，可以在预览的时候触发。
添加事件
通过 v-for 指令将事件列表渲染出来：
<el-tabs v-model="eventActiveName">
<el-tab-pane v-for="item in eventList" :key="item.key" :label="item.label" :>
<el-input v-if="item.key == 'redirect'" v-model="item.param" type="textarea" placeholder="请输入完整的 URL" />
<el-input v-if="item.key == 'alert'" v-model="item.param" type="textarea" placeholder="请输入要 alert 的内容" />
<el-button @click="addEvent(item.key, item.param)">确定</el-button>
</el-tab-pane>
</el-tabs>
选中事件时将事件添加到组件的 events 对象。
触发事件
预览或真正渲染页面时，也需要在每个组件外面套一层 DIV，这样就可以在 DIV 上绑定一个点击事件，点击时触发我们刚才添加的事件。
<template>
<div @click="handleClick">
<component
:is="config.component"
:style="getStyle(config.style)"
:propValue="config.propValue"
/>
</div>
</template>
handleClick() {
const events = this.config.events
Object.keys(events).forEach(event => {
this[event](events[event])
})
}
11. 绑定动画
动画和事件的原理是一样的，先将所有的动画通过 v-for 指令渲染出来，然后点击动画将对应的动画添加到组件的 animations 数组里。同事件一样，执行的时候也是遍历组件所有的动画并执行。
为了方便，我们使用了 animate.css 动画库。
import '@/styles/animate.css'
现在我们提前定义好所有的动画数据：
export default [
{
label: '进入',
children: [
{ label: '渐显', value: 'fadeIn' },
{ label: '向右进入', value: 'fadeInLeft' },
{ label: '向左进入', value: 'fadeInRight' },
{ label: '向上进入', value: 'fadeInUp' },
{ label: '向下进入', value: 'fadeInDown' },
{ label: '向右长距进入', value: 'fadeInLeftBig' },
{ label: '向左长距进入', value: 'fadeInRightBig' },
{ label: '向上长距进入', value: 'fadeInUpBig' },
{ label: '向下长距进入', value: 'fadeInDownBig' },
{ label: '旋转进入', value: 'rotateIn' },
{ label: '左顺时针旋转', value: 'rotateInDownLeft' },
{ label: '右逆时针旋转', value: 'rotateInDownRight' },
{ label: '左逆时针旋转', value: 'rotateInUpLeft' },
{ label: '右逆时针旋转', value: 'rotateInUpRight' },
{ label: '弹入', value: 'bounceIn' },
{ label: '向右弹入', value: 'bounceInLeft' },
{ label: '向左弹入', value: 'bounceInRight' },
{ label: '向上弹入', value: 'bounceInUp' },
{ label: '向下弹入', value: 'bounceInDown' },
{ label: '光速从右进入', value: 'lightSpeedInRight' },
{ label: '光速从左进入', value: 'lightSpeedInLeft' },
{ label: '光速从右退出', value: 'lightSpeedOutRight' },
{ label: '光速从左退出', value: 'lightSpeedOutLeft' },
{ label: 'Y轴旋转', value: 'flip' },
{ label: '中心X轴旋转', value: 'flipInX' },
{ label: '中心Y轴旋转', value: 'flipInY' },
{ label: '左长半径旋转', value: 'rollIn' },
{ label: '由小变大进入', value: 'zoomIn' },
{ label: '左变大进入', value: 'zoomInLeft' },
{ label: '右变大进入', value: 'zoomInRight' },
{ label: '向上变大进入', value: 'zoomInUp' },
{ label: '向下变大进入', value: 'zoomInDown' },
{ label: '向右滑动展开', value: 'slideInLeft' },
{ label: '向左滑动展开', value: 'slideInRight' },
{ label: '向上滑动展开', value: 'slideInUp' },
{ label: '向下滑动展开', value: 'slideInDown' },
],
},
{
label: '强调',
children: [
{ label: '弹跳', value: 'bounce' },
{ label: '闪烁', value: 'flash' },
{ label: '放大缩小', value: 'pulse' },
{ label: '放大缩小弹簧', value: 'rubberBand' },
{ label: '左右晃动', value: 'headShake' },
{ label: '左右扇形摇摆', value: 'swing' },
{ label: '放大晃动缩小', value: 'tada' },
{ label: '扇形摇摆', value: 'wobble' },
{ label: '左右上下晃动', value: 'jello' },
{ label: 'Y轴旋转', value: 'flip' },
],
},
{
label: '退出',
children: [
{ label: '渐隐', value: 'fadeOut' },
{ label: '向左退出', value: 'fadeOutLeft' },
{ label: '向右退出', value: 'fadeOutRight' },
{ label: '向上退出', value: 'fadeOutUp' },
{ label: '向下退出', value: 'fadeOutDown' },
{ label: '向左长距退出', value: 'fadeOutLeftBig' },
{ label: '向右长距退出', value: 'fadeOutRightBig' },
{ label: '向上长距退出', value: 'fadeOutUpBig' },
{ label: '向下长距退出', value: 'fadeOutDownBig' },
{ label: '旋转退出', value: 'rotateOut' },
{ label: '左顺时针旋转', value: 'rotateOutDownLeft' },
{ label: '右逆时针旋转', value: 'rotateOutDownRight' },
{ label: '左逆时针旋转', value: 'rotateOutUpLeft' },
{ label: '右逆时针旋转', value: 'rotateOutUpRight' },
{ label: '弹出', value: 'bounceOut' },
{ label: '向左弹出', value: 'bounceOutLeft' },
{ label: '向右弹出', value: 'bounceOutRight' },
{ label: '向上弹出', value: 'bounceOutUp' },
{ label: '向下弹出', value: 'bounceOutDown' },
{ label: '中心X轴旋转', value: 'flipOutX' },
{ label: '中心Y轴旋转', value: 'flipOutY' },
{ label: '左长半径旋转', value: 'rollOut' },
{ label: '由小变大退出', value: 'zoomOut' },
{ label: '左变大退出', value: 'zoomOutLeft' },
{ label: '右变大退出', value: 'zoomOutRight' },
{ label: '向上变大退出', value: 'zoomOutUp' },
{ label: '向下变大退出', value: 'zoomOutDown' },
{ label: '向左滑动收起', value: 'slideOutLeft' },
{ label: '向右滑动收起', value: 'slideOutRight' },
{ label: '向上滑动收起', value: 'slideOutUp' },
{ label: '向下滑动收起', value: 'slideOutDown' },
],
},
]
然后用 v-for 指令渲染出来动画列表。
添加动画
<el-tabs v-model="animationActiveName">
<el-tab-pane v-for="item in animationClassData" :key="item.label" :label="item.label" :>
<el-scrollbar>
<div
v-for="(animate, index) in item.children"
:key="index"
@mouseover="hoverPreviewAnimate = animate.value"
@click="addAnimation(animate)"
>
<div :class="[hoverPreviewAnimate === animate.value && animate.value + ' animated']">
{{ animate.label }}
</div>
</div>
</el-scrollbar>
</el-tab-pane>
</el-tabs>
点击动画将调用 addAnimation(animate) 将动画添加到组件的 animations 数组。
触发动画
运行动画的代码：
export default async function runAnimation($el, animations = []) {
const play = (animation) => new Promise(resolve => {
$el.classList.add(animation.value, 'animated')
const removeAnimation = () => {
$el.removeEventListener('animationend', removeAnimation)
$el.removeEventListener('animationcancel', removeAnimation)
$el.classList.remove(animation.value, 'animated')
resolve()
}
$el.addEventListener('animationend', removeAnimation)
$el.addEventListener('animationcancel', removeAnimation)
})
for (let i = 0, len = animations.length; i < len; i++) {
await play(animations[i])
}
}
运行动画需要两个参数：组件对应的 DOM 元素（在组件使用 this.$el 获取）和它的动画数据 animations。并且需要监听 animationend 事件和 animationcancel 事件：一个是动画结束时触发，一个是动画意外终止时触发。
利用这一点再配合 Promise 一起使用，就可以逐个运行组件的每个动画了。
12. 导入 PSD
由于时间关系，这个功能我还没做。现在简单的描述一下怎么做这个功能。那就是使用 psd.js 库，它可以解析 PSD 文件。
使用 psd 库解析 PSD 文件得出的数据如下：
{ children:
[ { type: 'group',
visible: false,
opacity: 1,
blendingMode: 'normal',
name: 'Version D',
left: 0,
right: 900,
top: 0,
bottom: 600,
height: 600,
width: 900,
children:
[ { type: 'layer',
visible: true,
opacity: 1,
blendingMode: 'normal',
name: 'Make a change and save.',
left: 275,
right: 636,
top: 435,
bottom: 466,
height: 31,
width: 361,
mask: {},
text:
{ value: 'Make a change and save.',
font:
{ name: 'HelveticaNeue-Light',
sizes: [ 33 ],
colors: [ [ 85, 96, 110, 255 ] ],
alignment: [ 'center' ] },
left: 0,
top: 0,
right: 0,
bottom: 0,
transform: { xx: 1, xy: 0, yx: 0, yy: 1, tx: 456, ty: 459 } },
image: {} } ] } ],
document:
{ width: 900,
height: 600,
resources:
{ layerComps:
[ { id: 692243163, name: 'Version A', capturedInfo: 1 },
{ id: 725235304, name: 'Version B', capturedInfo: 1 },
{ id: 730932877, name: 'Version C', capturedInfo: 1 } ],
guides: [],
slices: [] } } }
从以上代码可以发现，这些数据和 css 非常像。根据这一点，只需要写一个转换函数，将这些数据转换成我们组件所需的数据，就能实现 PSD 文件转成渲染组件的功能。目前 quark-h5 和 luban-h5 都是这样实现的 PSD 转换功能。
13. 手机模式
由于画布是可以调整大小的，我们可以使用 iphone6 的分辨率来开发手机页面。
这样开发出来的页面也可以在手机下正常浏览，但可能会有样式偏差。因为我自定义的三个组件是没有做适配的，如果你需要开发手机页面，那自定义组件必须使用移动端的 UI 组件库。或者自己开发移动端专用的自定义组件。
总结
由于 DEMO 的代码比较多，所以在讲解每一个功能点时，我只把关键代码贴上来。所以大家会发现 DEMO 的源码和我贴上来的代码会有些区别，请不必在意。
另外，DEMO 的样式也比较简陋，主要是最近事情比较多，没太多时间写好看点，请见谅。
参考资料
- ref-line
- quark-h5
- luban-h5
- 易企秀
- drag 事件
文章就分享到这，欢迎关注“前端大神之路”
