基于单片机三路信号故障诊断仿真设计（毕设课设资料）

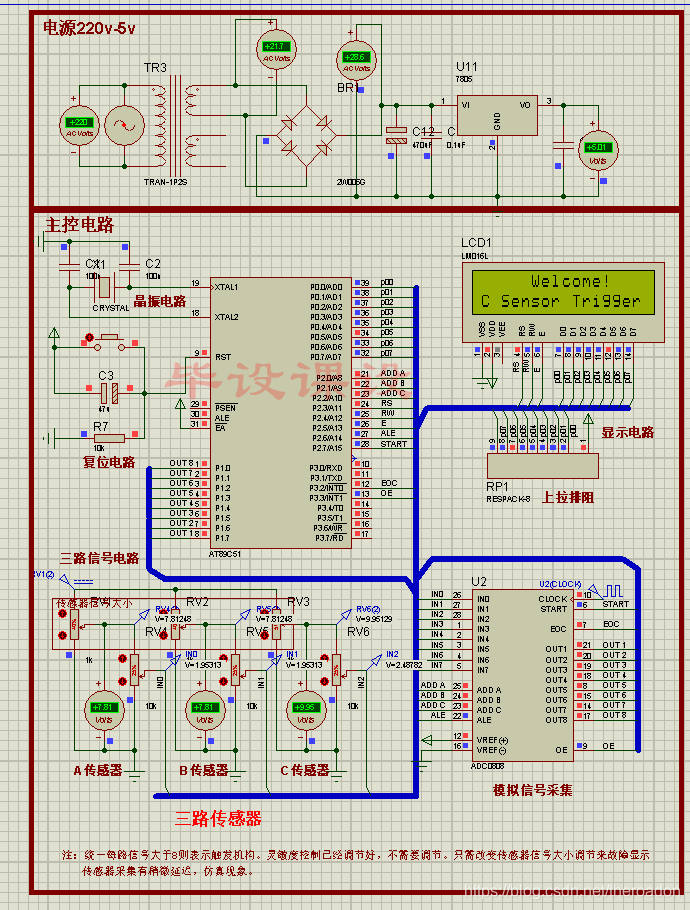

022【毕设课设】基于单片机三路信号故障诊断仿真设计,注：统一每路信号大于8则表示触发机构。灵敏度控制已经调节好，不需要调节。只需改变传感器信号大小调节来故障显示，包含ABC三路传感器，液晶实时采集三路传感器。

【资源下载】下载地址如下：
https://docs.qq.com/doc/DTlRSd01BZXNpRUxl

#include <reg52.h>                                      /* 包含头文件 */
#include <math.h>
#include "uart.h"
#include "display.h"
#define uint	unsigned int
#define uchar	unsigned char                           /* 宏定义 */
sbit	ale	= P2 ^ 6;
sbit	start	= P2 ^ 7;
sbit	eoc	= P3 ^ 2;
sbit	oe	= P3 ^ 3;                               /* 定义adc0809的控制引脚 */
sbit	adda	= P2 ^ 0;
sbit	addb	= P2 ^ 1;
sbit	addc	= P2 ^ 2;                               /* adc0809的地址引脚 */

sbit		key1	= P3 ^ 4;
sbit		key2	= P3 ^ 5;
unsigned long	voltdata[8];
uint		realvolt, i, j, k, l, t, sum, a[5];     /* 定义全局变量 */
unsigned char	CH;
uchar		add;                                    /* 地址变量 */
uchar		TxBuf[8];                               /* 四个显示的位 */
unsigned char	t0Count;
unsigned char	flagAu = 1;

uchar flag = 0;


/*
 * 函数说明
 */
void addselect()                /* 量程选择 */
{
	CH++;                   /* 通道号加 */
	if ( CH > 7 )           /* 最大到5		  符号&：按位与符号，二进制的对应位如果都为1，那么结果的对应位就为1，否则为0 */
		CH = 0;         /* 清零，一共三个通道0 1 2 对应二进制是0000.0001.0010 */
	adda	= CH & 0x01;    /* 将通道对应的二进制0101&0001，结果就是0001，赋值给adda（引脚只能接受最低位的数据，只有1和0），那么adda引脚就是高电平 */
	addb	= (CH & 0x02) >> 1;
