基于单片机脉搏测量仪硬件设计系统（毕业设计资料）

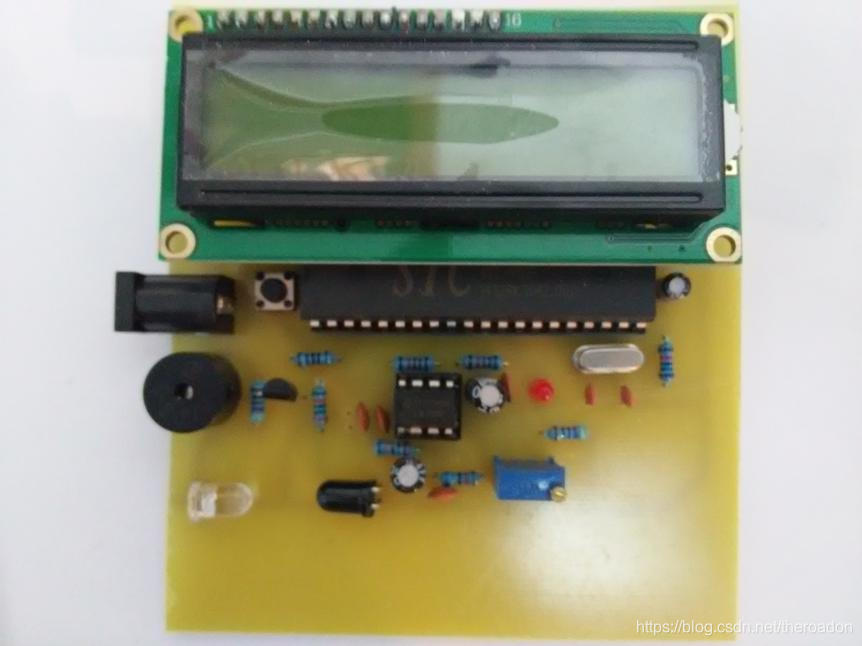

电路组成

51单片机+红外对管脉搏信号检测+脉搏信号滤波放大整形电路+1602液晶显示+蜂鸣器报警+脉搏信号指示灯；

实现功能：

将手指放于红外对管中间，待脉搏指示灯闪烁约6秒后，即可在液晶显示出每分钟脉搏数，程序中默认设定脉搏报警值为大于80/每分钟；

资料说明：

• 程序采用C语言编写，通过keil软件编译，文件为工程源代码。

温馨提示：

这个设计是有实物验证的，电路图源文件和源程序都是验证成功可用的，可以说是学习单片机设计制作的好素材！希望这个分享对大家有所帮助！

【资源下载】下载地址如下：
https://docs.qq.com/doc/DTlRSd01BZXNpRUxl

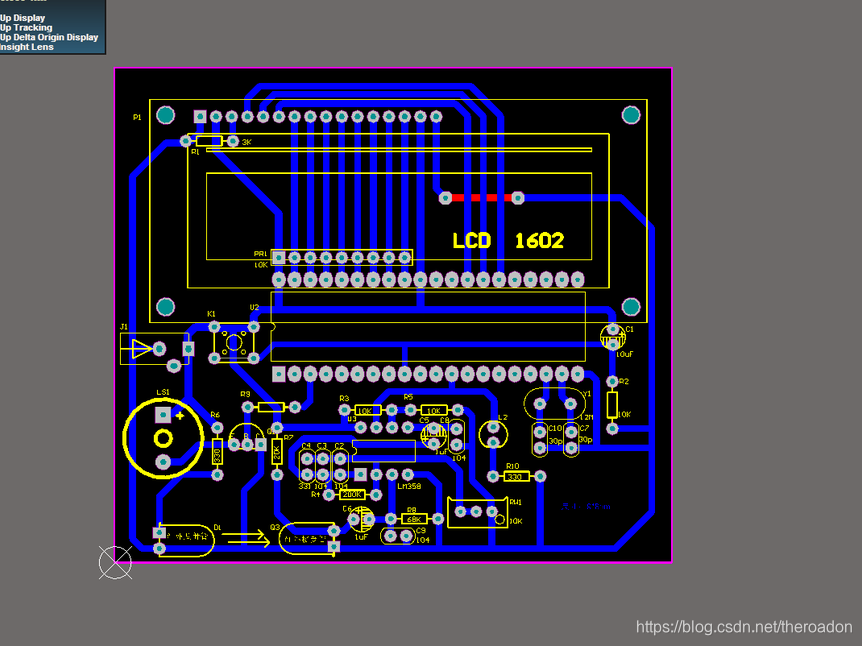

110【电路方案】基于单片机脉搏测量仪硬件设计方案

uint n,ci,dd[11],jj,m,k,j,tmp;
bit w=0;
sbit beep=P1^2;

ulong time;

#define uchar unsigned char
#define uint unsigned int


bit Symbol_flag=0;				//
void Delay_6us(uchar xus)	//6*xus+11us的延时时间(经仿真得到的)
{
	  while(xus--);
}

external0() interrupt 0//外部中断服务程序
{
  	w=~w;  beep=0;
	if(w==0)
	{
	  EX0=0;
	  ET0=1;
	  TH0=0x0;
      TL0=0x0;
	  n=0;
	}
	else
	{
		time=n*65536+TH0*256+TL0;
		dd[jj]=22000000/time;
		jj++;
		if(jj>10)
		{
		   jj=0;
