基于单片机逆变交流电输出控制系统设计（毕业设计资料）

111【电路方案】基于单片机逆变交流电输出控制系统设计

【资源下载】下载地址如下：
https://docs.qq.com/doc/DTlRSd01BZXNpRUxl

摘要：

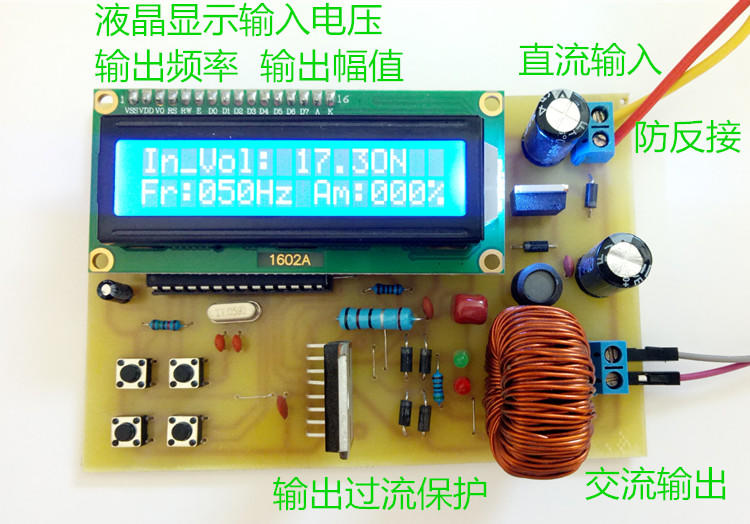

功能简要说明：

输出：正弦波

频率：可调；

幅值：可调；

逆变原理：51单片机SPWM驱动H桥+后级滤波；

调节方式：频率加按键、频率减按键、幅值加按键、幅值减按键；

频率调节范围：10hz、20hz、30hz、40hz、50hz、60hz、70hz、80hz、100hz；

幅值调节范围：0%，10%，20%，30%,40%,50%，60%,70%,80%,90%，100%；（输出峰值占输入电压百分比）

输出最大电流：2A；

过流打嗝保护： 过流保护值2A，过流时切断，5秒后尝试恢复输出；

输入电压范围： DC（直流）5V-40V；

输出交流电压范围： ±5V-±40V；

资料说明：

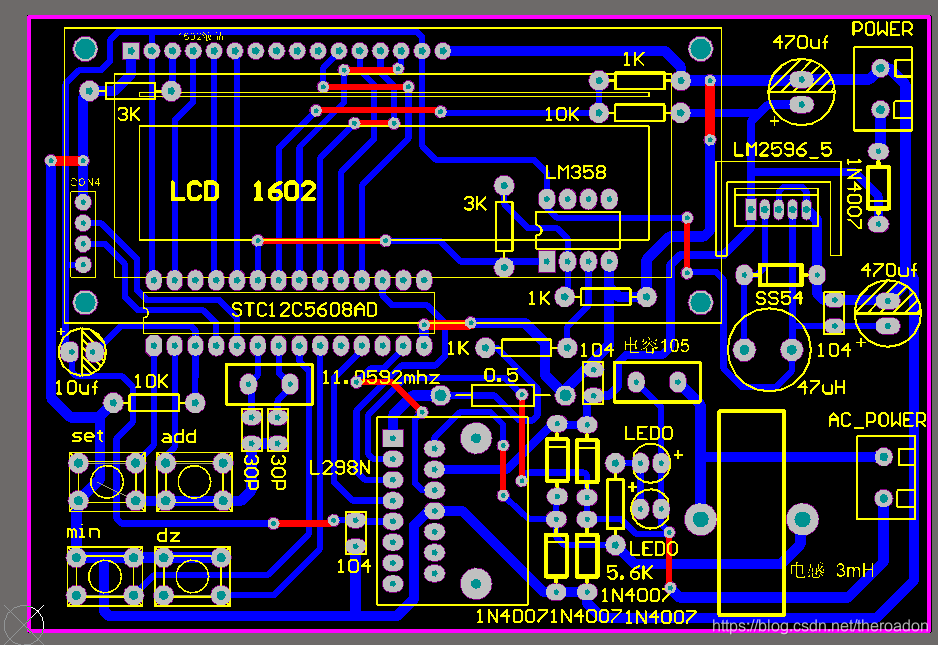

附件内容提供AD格式原理图PCB工程文件,用altiumDesigner打开。

程序采用C语言编写，通过keil软件编译，文件为工程源代码。
