基于51单片机霍尔自行车码表测速系统电路设计（毕业设计资料）

设计内容：

随着居民生活水平的日益提高，自行车不再仅仅是普通的代步、运输的工具，而是成为人们娱乐、休闲、锻炼的首选。自行车的速度里程表能够满足人们最基本的需求，让人们能清楚地知道当前速度、里程等物理量。目前市面上电动自行车的速度表和里程表都是机械的，看起来不够直观与方便。如果能用数码管直接显示出里程数和速度值，就可以使用户集中精力处理行进过程中的突发事件。

设计要求：

（1）用LCD1602液晶显示当前里程数、速度和时间；

（2）超速报警；

（3）里程可累计，可清零。

３.设计思路

系统的硬件设计

系统硬件框图如图1所示，主要由光电传感器电路、信号处理电路、按键、显示以及EEPROM构成。利用传感器,进行非接触式检测，将不同车速转换成不同频率的脉冲信号，信号处理电路是将传感器的输出信号整形成单片机可以识别的TTL电平，单片机根据输入脉冲信号的频率计算

出当前速度和行驶的里程，走过的里程送单片机内部EEPROM中存储，通过显示器将当前的速度显示出来。该系统的框图如下图所示。 按键

霍尔传感器 单片机 1602显示

时钟电路

图1 系统硬件框图

系统软件设计

本系统软件采用模块化设计方法。整个系统由初始化模块、频率测量模块、速度，里程计算模块、速度显示模块、里程显示模块、数据存储,读取模块、定时器中断服务模块以及其他功能模块组成。

４.预期成果

毕业论文一份；自行车里程表一个。

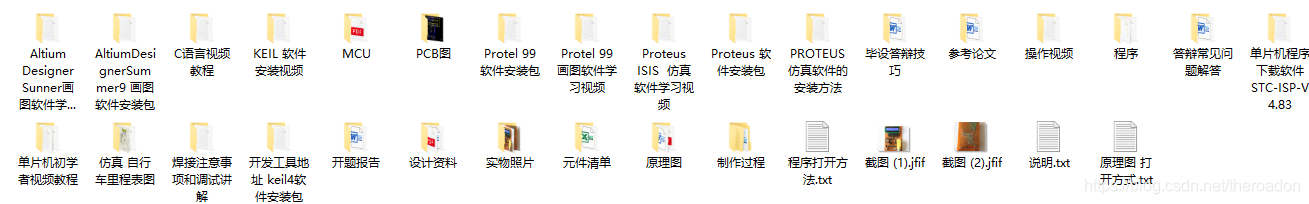

【资源下载】下载地址如下：
https://docs.qq.com/doc/DTlRSd01BZXNpRUxl

#include <reg52.h>	         //调用单片机头文件
#define uchar unsigned char  //无符号字符型 宏定义	变量范围0~255
#define uint  unsigned int	 //无符号整型 宏定义	变量范围0~65535

sbit clk = P1^3;	  //ds1302时钟线定义
sbit io =  P1^4;	  //数据线
sbit rst = P1^5;	  //复位线
						//秒  分   时   日   月  年   星期
uchar code write_add[]={0x80,0x82,0x84,0x86,0x88,0x8c,0x8a};   //写地址
uchar code read_add[] ={0x81,0x83,0x85,0x87,0x89,0x8d,0x8b};   //读地址
uchar code init_ds[]  ={0x55,0x17,0x15,0x01,0x01,0x13,0x13};
uchar miao,fen,shi,ri,yue,week,nian;
uchar i;

uchar t1_num,t2_num;	//计时间中断的次数
unsigned long speed1,juli,time2;
float f_hz	,speed_km,speed_m;

uchar TH11,TL11;
uchar flag_en;   //开始计算速度使能
uchar flag_stop_en;   //要确定车子是否停下了
