基于单片机智能咖啡机控制系统设计（毕设资料）

（1）设计的商用胶囊咖啡机拥有两个相互独立的咖啡酿造系统，一个热水系统和一个旋转式蒸汽阀，顶板的后侧还有一个较大的温杯盘，能满足酿造咖啡的各种操作。

（2）该机器进入等待酿造咖啡状态后，只需一键操作就能酿造出咖啡，操作方便简洁，故适合于各种公共场所的使用。

（3）液晶显示屏可以获知机器的当前工作状态。如：等待酿造咖啡，打热水以及故障提示等。

（4）通过按键面板配合液晶显示屏输入密码进入不同等级限制的菜单中，可以对机器中的相关数据进行查询以及修改一些常规参数。如：酿造咖啡数、压力值设置、流量设置等。

（5）可通过远程GSM网络进行监控管理，了解机器的运行状态以及做咖啡数，也能及时的为客户提供咖啡胶囊。

（6）当锅炉温度过高，电机电流过载时，通过检测器件反馈的数据，系统会自动切断电路并显示故障类型，不仅保证了机器的使用安全，同时也方便了维修。

（7）可通过查看用户使用的咖啡胶囊数目，来决定机器在用户手上的使用时限。最高菜单可对机器进行清零操作，即系统清零回收。

2.结构设计框图

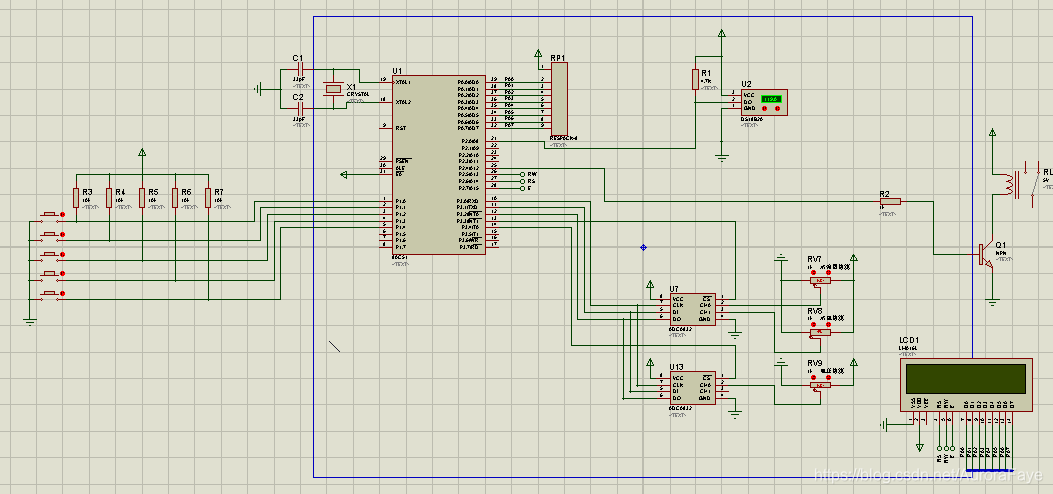

3.protues简化仿真具体实现功能如下：

1.开机LCD显示：待酿造咖啡

2.四个按键组成按键面板对应LCD显示：按键1按下显示酿造咖啡数、
按键2按下显示压力值设置、按键3按下显示流量设置，按键4按下设置前三个的数值

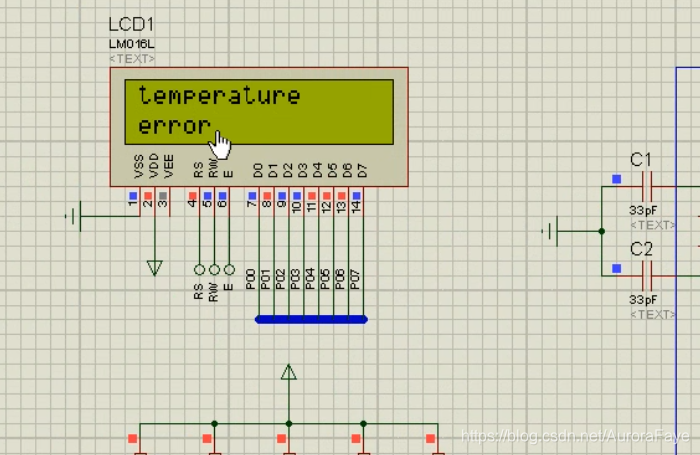

3.温度过高（120度），继电器断开，停止工作，LCD显示：温度故障

4.水流量检测用滑动变阻器代替，继电器断开，停止工作，LCD显示：水流量故障

5.水/包检测用滑动变阻器代替，继电器断开，停止工作，LCD显示：水/包故障

6.保护电路电压过高，继电器断开，停止工作，LCD显示：供电故障

【资源下载】下载地址如下：https://docs.qq.com/doc/DTlRSd01BZXNpRUxl

sbit stress = P1^1;
sbit Flow = P1^2;
sbit add = P1^3;
sbit minus  = P1^4;

sbit relay = P2^4;

u8 option=Setting_of_Coffee;
u8 Number_of_Coffee=1,Number_of_stress=1,Number_of_Flow=1;

u8 water,bag,voltage;
int temperature;
void main()
{

	LCD1602_Init();
	LCD1602_ShowString(0,0,"waiting...");
  Delay2000ms();
	relay = 0;
	LCD1602_ShowString(0,0,"             ");
	LCD1602_ShowString(0,0,"coffee:");LCD1602_ShowIntNum(7,0,Number_of_Coffee);
	while(1)
	{
		if(Coffee == 0)
		{
			option=Setting_of_Coffee;
			LCD1602_ShowString(0,0,"             ");
			LCD1602_ShowString(0,0,"coffee:");
			LCD1602_ShowIntNum(7,0,Number_of_Coffee);
			while(Coffee == 0);
		}

		if(stress == 0)
		{
			option=Setting_of_stress;
			LCD1602_ShowString(0,0,"             ");
			LCD1602_ShowString(0,0,"stress:");
			LCD1602_ShowIntNum(7,0,Number_of_stress);
			while(stress == 0);
		}

		if(Flow == 0)
		{
