米尔瑞芯微创新设计RK3568全LGA国产核心板,更紧凑可靠

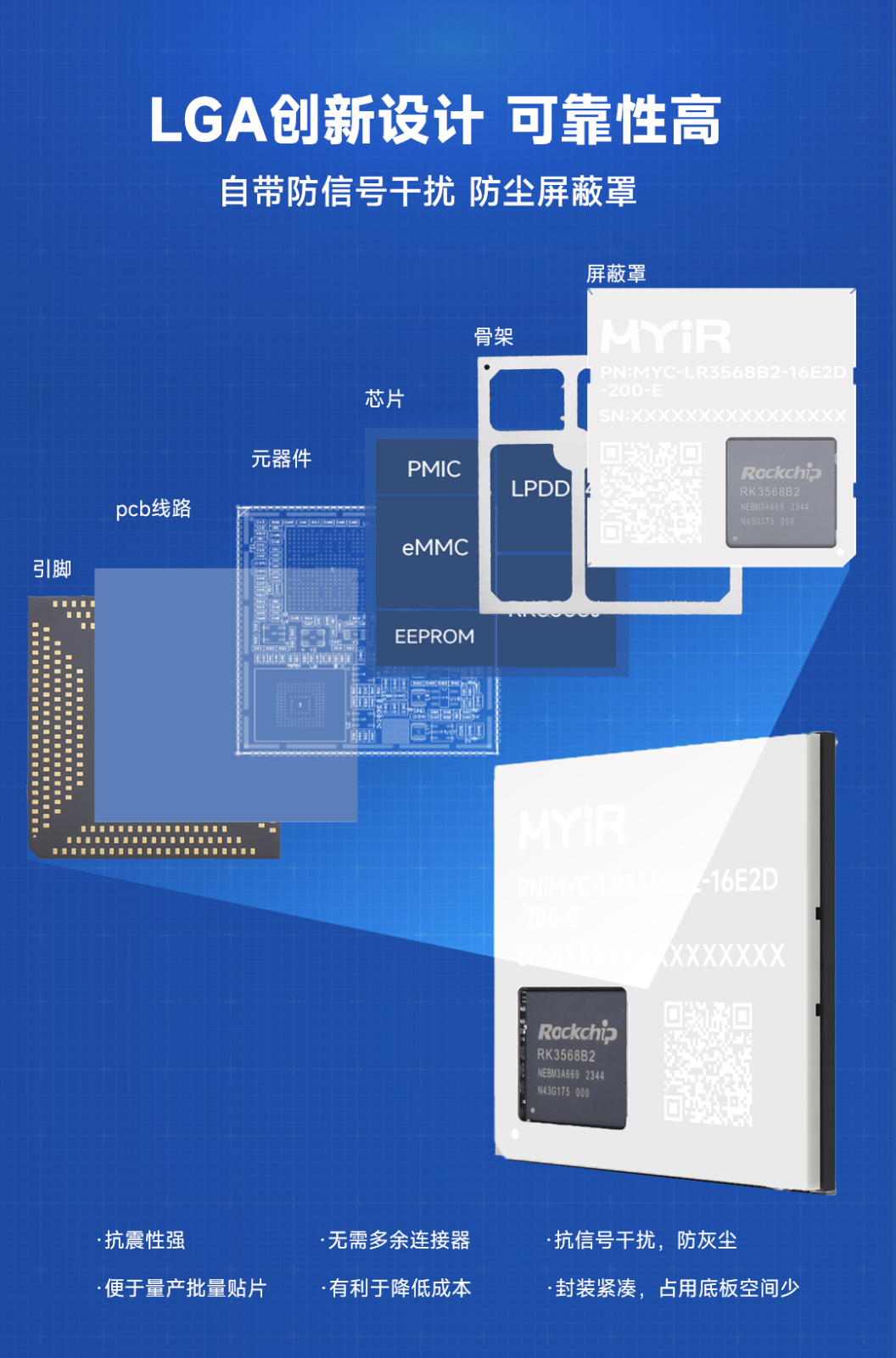

今天,米尔电子发布MYC-LR3568核心板及开发板,核心板基于高性能、低功耗的国产芯片-瑞芯微RK3568。核心板采用LGA 创新设计,可实现100%全国产自主可控。
MYC-LR3568系列核心板采用高密度高速电路板设计,在大小为43mm*45mm*3.85mm板卡上集成了RK3568J/RK3568B2、LPDDR4、eMMC、E2PROM、PMIC电源等电路。核心板根据存储器件参数的不同,细分为6种型号,eMMC可选8GB/16GB/32GB,内存可选1GB/2GB/4GB。![](https://srcc.myir.cn/images/20240628/49d4881aebf83776c07df22f6badb5a6.png?v=529164)
![](https://srcc.myir.cn/images/20240628/b9abd91b2a22e2af66dc2fd5e15a0a89.png?v=285913)
![](https://srcc.myir.cn/images/20240628/a4a85511cfd19df2de6d2fe5c6527c9c.png?v=817175)
![](https://srcc.myir.cn/images/20240628/6f96da02d3e9dcf341481cdc0c5d7bb5.png?v=587151)
![](https://srcc.myir.cn/images/20240628/82040594392ada884b877b72dc71134d.png?v=393059)
MYC-LR3568系列核心板采用高密度高速电路板设计,在大小为43mm*45mm*3.85mm板卡上集成了RK3568J/RK3568B2、LPDDR4、eMMC、E2PROM、PMIC电源等电路。核心板根据存储器件参数的不同,细分为6种型号,eMMC可选8GB/16GB/32GB,内存可选1GB/2GB/4GB。

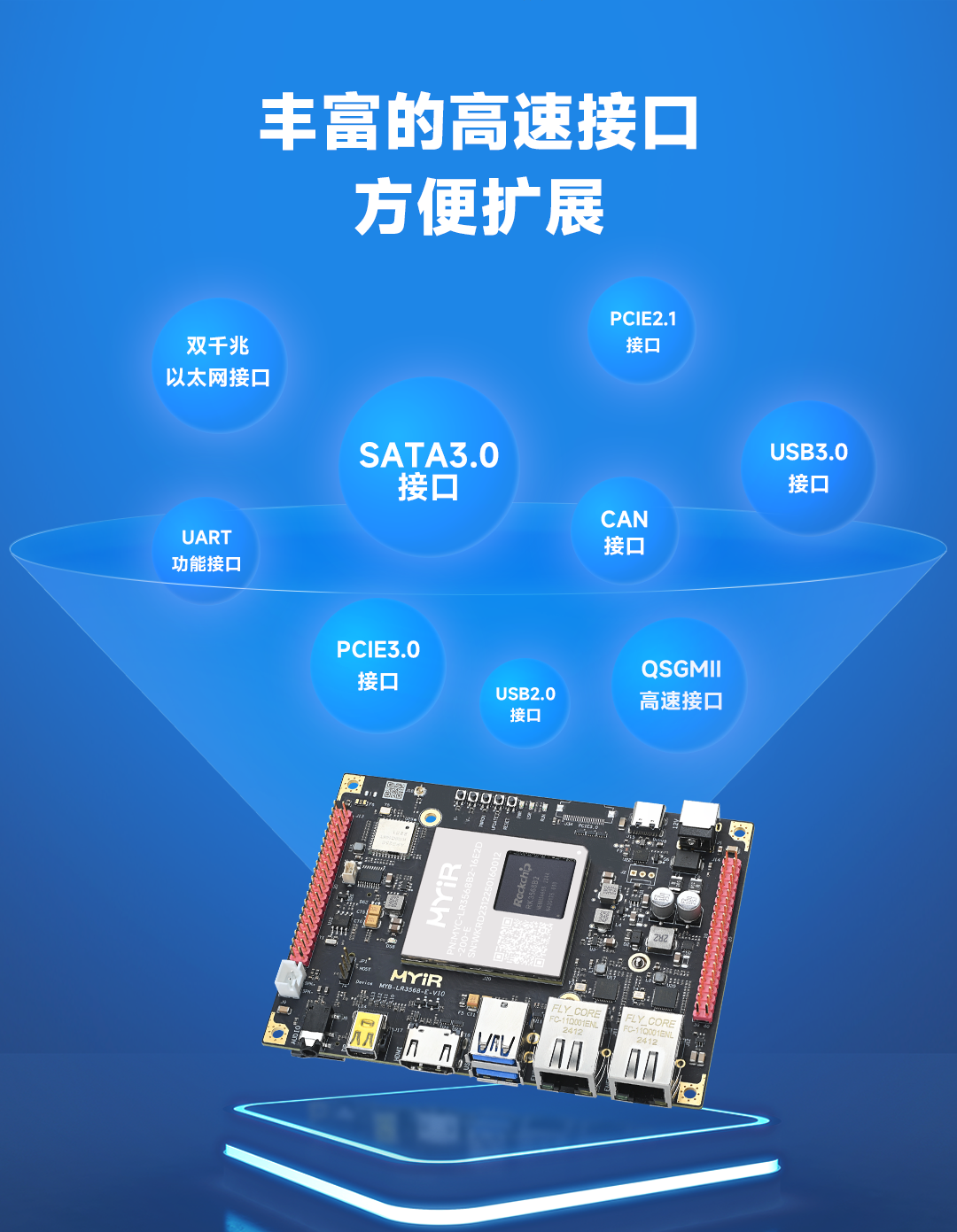

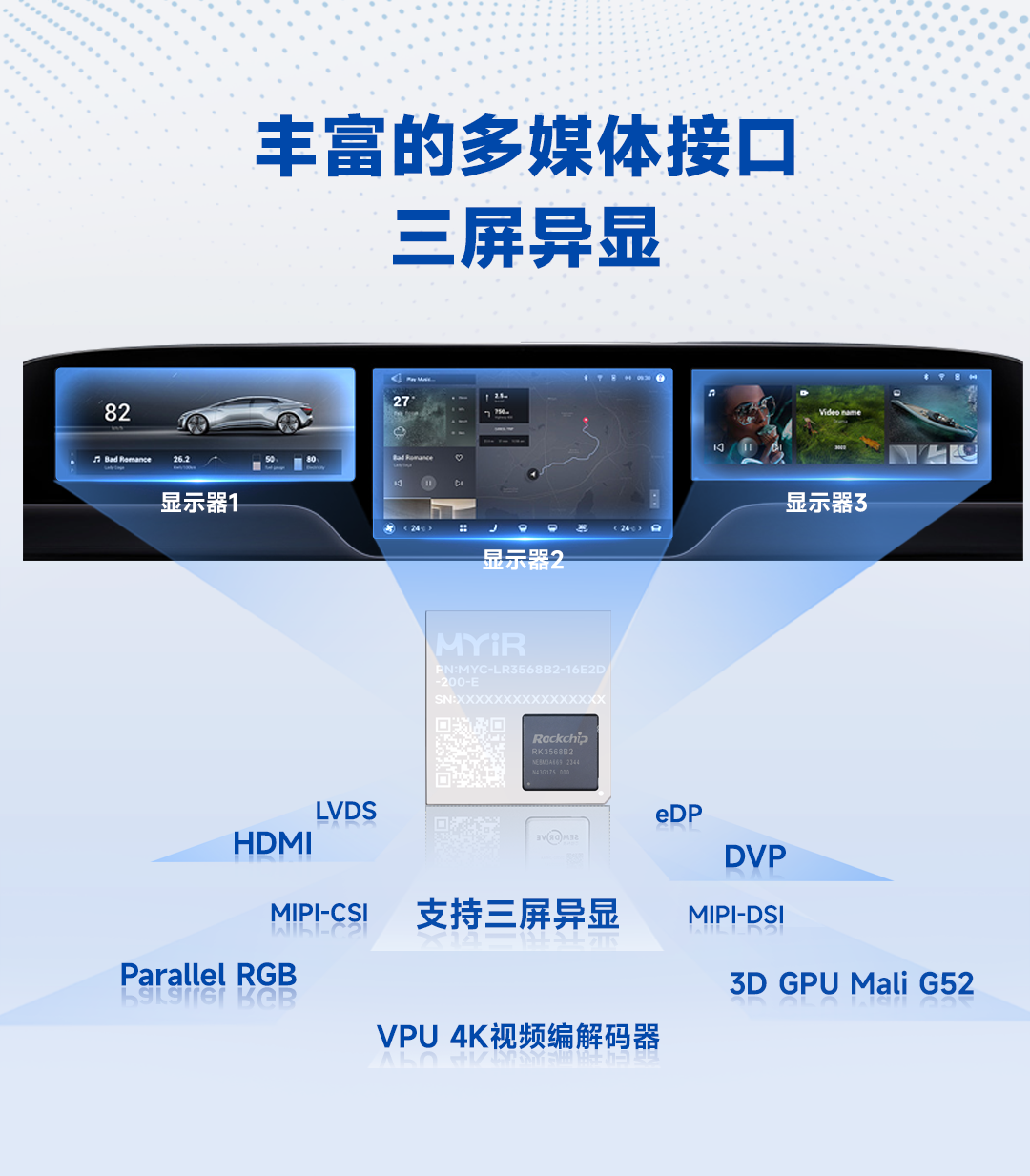

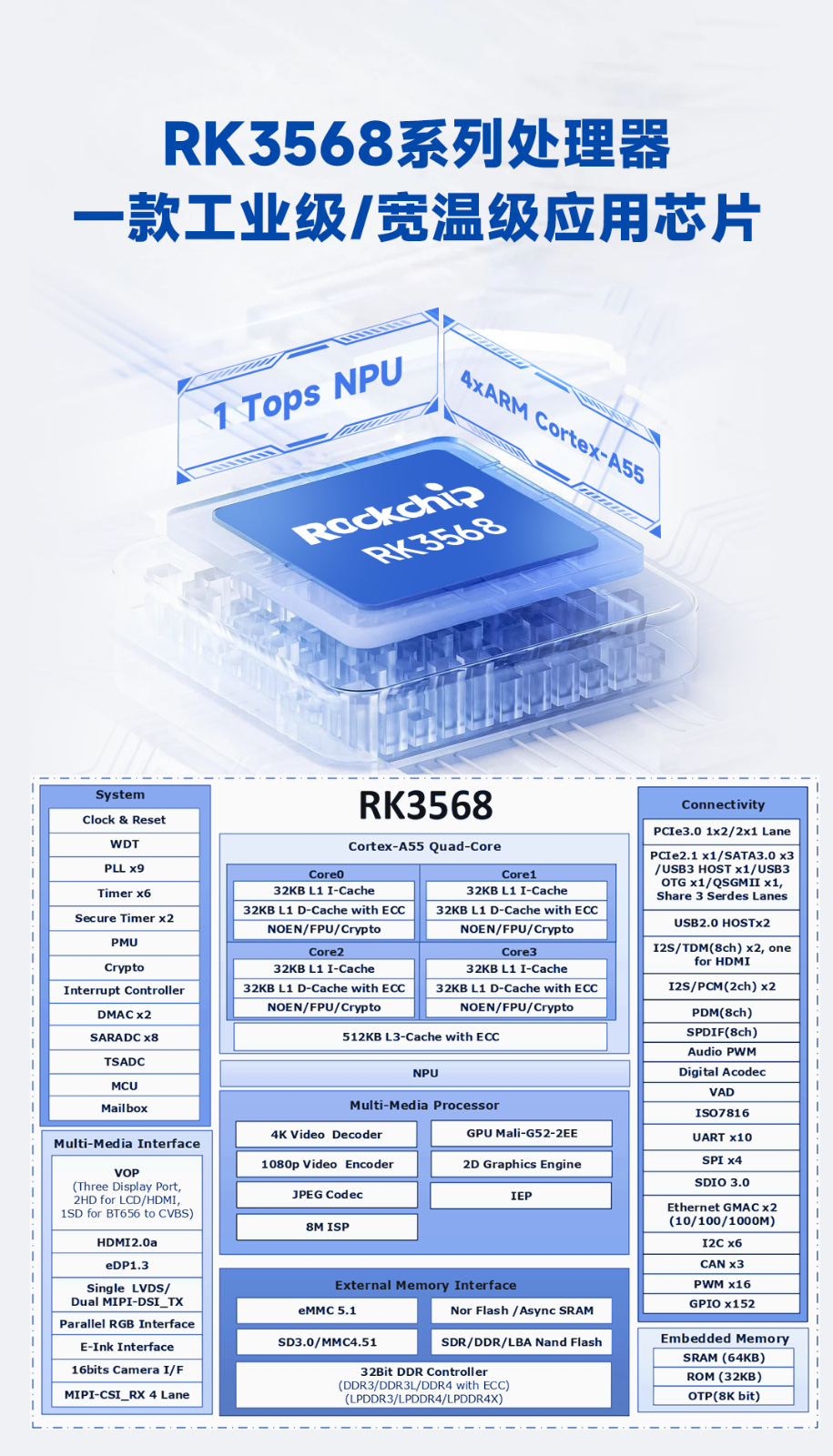

瑞芯微RK3568系列处理器是一款国产工业级/宽温级应用芯片,集成了4xARM Cortex-A55高性能CPU,含有1Tops NPU,3D GPU Mali G52,VPU 4K高清视频编解码器,支持三屏异显。支持丰富的多媒体接口HDMI,eDP,LVDS,MIPI,Parallel DSI和MIPI-CSI,Parallel CSI。此外,RK3568处理器还集成PCIe,USB,SATA,千兆以太网,CAN,SDIO,SPI,UART等接口。
![](https://srcc.myir.cn/images/20240628/49d4881aebf83776c07df22f6badb5a6.png?v=529164)
![](https://srcc.myir.cn/images/20240628/b9abd91b2a22e2af66dc2fd5e15a0a89.png?v=285913)
![](https://srcc.myir.cn/images/20240628/a4a85511cfd19df2de6d2fe5c6527c9c.png?v=817175)
![](https://srcc.myir.cn/images/20240628/6f96da02d3e9dcf341481cdc0c5d7bb5.png?v=587151)
![](https://srcc.myir.cn/images/20240628/82040594392ada884b877b72dc71134d.png?v=393059)
![](https://srcc.myir.cn/images/20240628/97e77c0e9beb2a55996f15c13f06d4f4.png?v=636093)

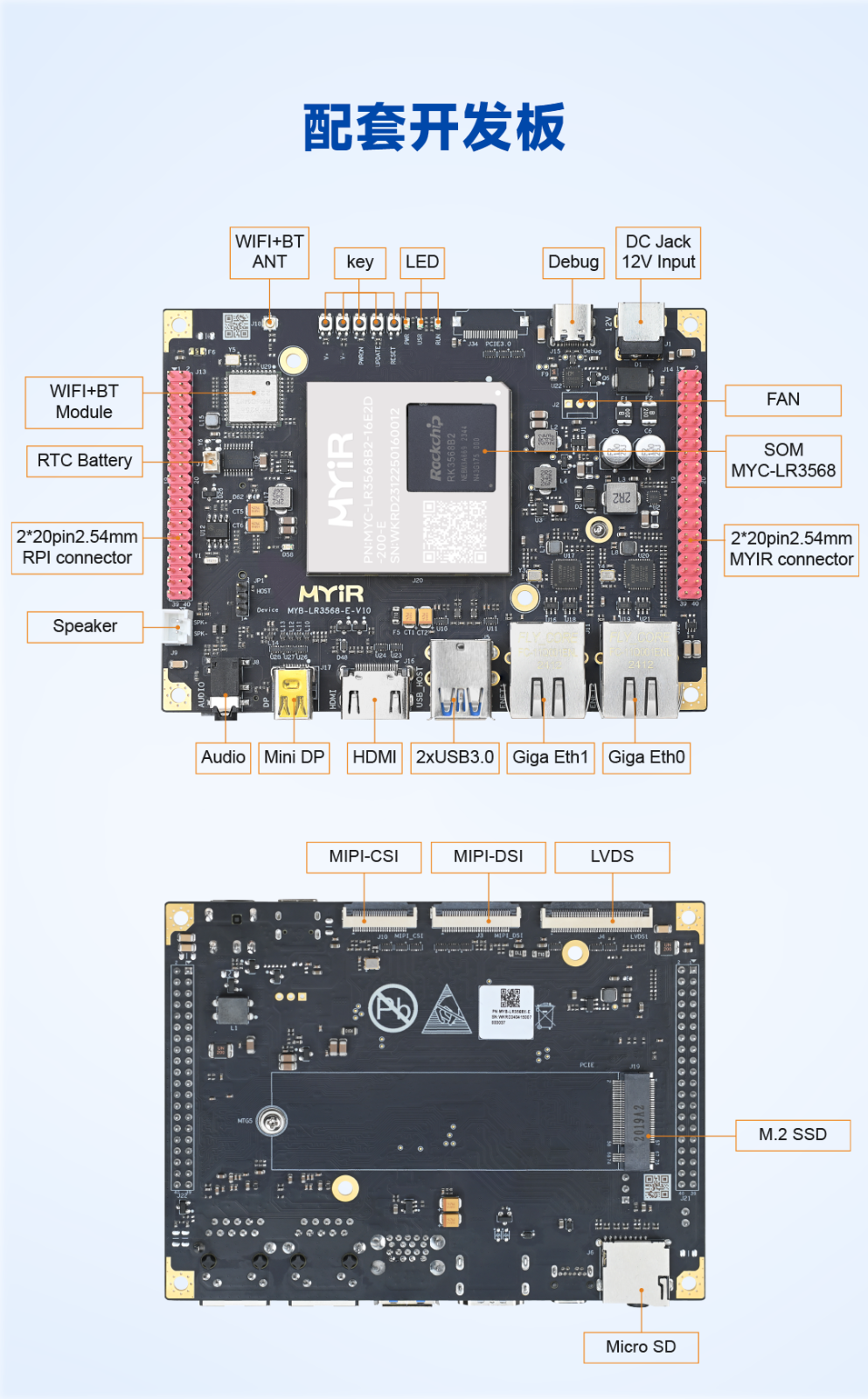

MYC-LR3568核心板及开发板,专为新一代电力智能设备、工业互联网设备、工业控制设备、工业机器人、商显、触控一体机、工程机械、轨道交通等先进工业应用设计。
