离散实验2：生成树、环路空间、断集空间的求解

实验题目：

生成树、环路空间、断集空间的求解

实验目的：

1. 掌握无向连通图生成树的求解方法；
2. 掌握基本回路系统和环路空间的求解方法；
3. 掌握基本割集系统和断集空间的求解方法；
4. 了解生成树、环路空间和断集空间的实际应用。

实验要求：

1. 给定一无向简单连通图的相邻矩阵 A。
2. 输出此图的关联矩阵 M。
3. 求此图所有生成树个数（求方阵的行列式见参考代码） 。
4. 输出其中任意一颗生成树的相邻矩阵（默认第 i 行对应顶点 vi）和关联矩阵（默认第 i 行对应顶点 vi， 第 j 列对应边 ej） 。
5. 求此生成树对应的基本回路系统（输出形式如： {e1e4e3,e2e5e3}）。
6. 求此生成树对应的基本割集系统（输出形式如 ：{{e1,e4},{e2,e5},{e3,e4,e5}}）。
   加分题：
7. 求此生成树对应的环路空间（输出形式如：{Φ,e1e4e3,e2e5e3,e1e4e5e2}）。
8. 求此生成树对应的断集空间（输出形式如：{Φ,{e1,e4},{e2,e5},{e3,e4,e5},{e1,e2,e4,e5},{e1,e3,e5},{e2,e3,e4},{e1,e2,e3}}）。

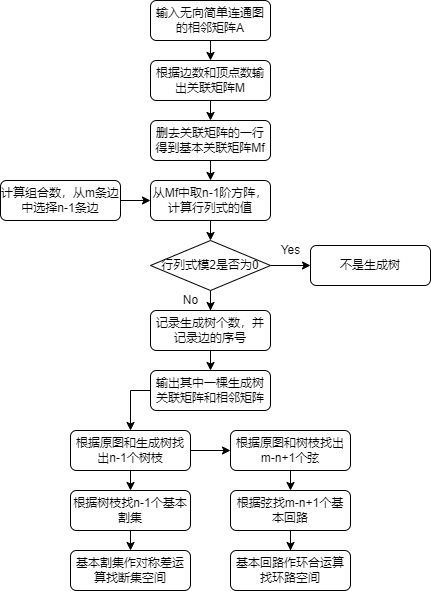

流程图：

源代码：

#include<iostream>
#include<algorithm>
#include<cstring>
#include<cstdio>
#include<vector>
#include<set>
#include<stack>
#include<cmath>
using namespace std;

int n = 0;//顶点数
int m = 0;//边数
int cnt;//dfs中用于计数

//使用递归算法计算行列式的值，老师给的计算行列式的函数
int valueOfMatrix(int n, vector<vector<int>> a) {
	if (n == 1) {
		return a[0][0];
	} else if (n == 2)
		return a[0][0] * a[1][1] - a[0][1] * a[1][0];
	else {
		int sum = 0;
		for (int k = 0; k < n; k++) {
			vector<vector<int>> b;
			for (int i = 1; i < n; i++) {
				vector<int> c;
				for (int j = 0; j < n; j++) {
					if (j == k)
						continue;
					c.push_back(a[i][j]);
				}
				b.push_back(c);
			}
			sum = k % 2 == 0 ? sum + a[0][k] * valueOfMatrix(n - 1, b) : sum - a[0][k] * valueOfMatrix(n - 1, b);
		}
		return sum;
	}
}

//把相邻矩阵转化为关联矩阵，并把边标上序号，同时储存一条边关联的两个顶点
void convertAdjacencyToIncidence(vector<vector<int>> &A, vector<vector<int>> &M, vector<vector<int>> &edge) {
	int cnt = 0;
	for (int i = 0; i < n; i++) {
		for (int j = 0; j < i; j++) {//因为相邻矩阵具有对称性，所以只需要遍历下三角或者上三角
			if (A[i][j] == 1) {
				M[i][cnt] = 1;
				M[j][cnt] = 1;
				edge[cnt][0] = j;//一条边关联两个顶点
				edge[cnt][1] = i;
				cnt++;
			}
		}
	}
}

//打印矩阵，因为要打印好几次矩阵，为了节约空间，所以写了一个函数用于输出矩阵
//可以打印关联矩阵或者是相邻矩阵
void printMatrix(vector<vector<int>> &M) {
	printf("\n");
	for (int i = 0; i < int(M.size()); i++) {
		printf("v%d  ", i + 1);
		for (int j = 0; j < int(M[0].size()); j++) {
            printf("%d  ", M[i][j]);
        }
        printf("\n");
    }
}

//求类似于组合数，从 m 条边中选 n - 1 条边，并把它们的序号数组放到一个大数组集合中，用于后续计算行列式判断生成树
void getMfs(int i, int n, int m, vector<vector<int>> &Mfs, vector<int> &Mf) {
	if (n == 0) {
		Mfs.push_back(Mf);
		return;
	} else if (n <= m - i) {
		Mf.push_back(i);
		getMfs(i + 1, n - 1, m, Mfs, Mf);
		Mf.pop_back();
		getMfs(i + 1, n, m, Mfs, Mf);
	} else {
		return;
	}
}

//划掉关联矩阵 M 的第一行，得到基本关联矩阵 Mf，计算其中所有 n - 1 条边的组合构成的方阵的行列式，即所有 n - 1 阶方阵的行列式
//因为是数区域 F = {0, 1} ，所以计算时要将行列式取绝对值模 2 ，绝对值模 2 等于 1 为生成树，否则不是生成树
int spanTrees(vector<vector<int>> &M, vector<vector<int>> &Mfs, vector<int> &index) {
	int cnt = 0;
	for (int k = 0; k < int(Mfs.size()); k++) {//取 Mfs 中的第 k 个 Mf 数组
		vector<vector<int>> a(n - 1, vector<int>(n - 1, 0));//数组 a 用于临时储存 n - 1 阶子方阵，方便计算行列式
		for (int i = 1; i < n; i++) {//i 从 1 开始，相当于划掉关联矩阵的第一行
			for (int j = 0; j < n - 1; j++) {
				a[i - 1][j] = M[i][Mfs[k][j]];//Mfs 中的 Mf 中的第 k 个
			}
		}
		if (abs(valueOfMatrix(n - 1, a))%2 == 1) {//如果行列式绝对值模 2 等于 1 则为一棵生成树
			cnt++;
			index.push_back(k);
		}
	}
	return cnt;
}

//根据储存生成树边序号的数组求树枝序号的数组
void getBranches(vector<int> &Mf, vector<int> &branches) {
	for (int i = 0; i < n - 1; i++) {
		branches.push_back(Mf[i]);
	}
	cout << "树枝为：";
	for (int i = 0; i < n - 1; i++) {
		cout << "e" << branches[i] + 1 << " ";
	}
	cout << endl;
}

//根据树枝序号的数组求弦序号的数组，因为在原图中不是树枝就是弦
void getStrings(vector<int> &strings, vector<int> &branches) {
	vector<int> temp(m, 0);
	for (int i = 0; i < n - 1; i++) {
		temp[branches[i]] = 1;
	}
	for (int i = 0; i < m; i++) {
		if(temp[i]==0) {
			strings.push_back(i);
		}
	}
	cout << "弦为：";
	for (int i = 0; i < m - n + 1; i++) {
		cout << "e" << strings[i] + 1 << " ";
	}
	cout << endl;
}

//dfs找基本回路，基本回路由一条弦和若干个树枝构成
bool dfs(int x, int y, vector<bool> &visit, stack<int> &s, vector<vector<int>> &edge,
		 vector<vector<int>> &BasicCircuitSystem, vector<int> &branches) {
	if (y == x) { //如果起点和终点相等，则找到一条基本回路，这个跟找欧拉回路时使用的逐步插入回路算法类似
		vector<int> temp;
		while (!s.empty()) { //将这条基本回路的边序号从栈中取出
			int t = s.top();
			temp.push_back(t);
			s.pop();
		}
		BasicCircuitSystem.push_back(temp); //将这条基本回路放入基本回路系统中
		return true;
	}
	//基本回路中只有一条弦，其余都是树枝
	bool flag = false;
	for (auto it = branches.begin(); it != branches.end(); it++) { //遍历树枝找基本回路
		if (!visit[*it]) {// 若该树枝没有走过
			int t = y; // t用于临时储存终点
			if (edge[*it][0] == y) {
				t = edge[*it][1];
			} else if (edge[*it][1] == y) {
				t = edge[*it][0];
			} else {
				continue;
			}
			visit[*it] = true; //走过打上标记
			s.push(*it);	   //压入栈中
			flag = true;
			if (dfs(x, t, visit, s, edge, BasicCircuitSystem, branches)) { //递归
				return true;
			} else {//回溯
				visit[*it] = false;
				s.pop();
				flag = false;
			}
		}
	}
	return flag;
}

//找基本回路系统，思路：和找欧拉回路时使用的逐步插入回路算法类似，使用dfs找基本回路
//因为每一条弦都对应着一条基本回路，所以需要遍历弦找出所有基本回路，所有的弦对应的基本回路构成的集合为基本回路系统
void getBasicCircuitSystem(vector<vector<int>> &BasicCircuitSystem, vector<int> &strings,
						   vector<int> &branches, vector<vector<int>> &edge) {
	for (auto it = strings.begin(); it != strings.end(); it++) {//一条弦对应一条基本回路，遍历弦找出所有基本回路
		int x = edge[*it][0];//x为弦的一个端点，即回路起点
		int y = edge[*it][1];//y为弦的另一个端点，即回路终点
		vector<bool> visit(m, 0);//标记边是否走过
		visit[*it] = 1;
		stack<int> s;//栈用于储存基本回路
		s.push(*it);//把弦放入栈中
		dfs(x, y, visit, s, edge, BasicCircuitSystem, branches);
	}
	//输出基本回路系统
	cout << "基本回路系统：C基 = {";
	for (int i = 0; i < m - n + 1; i++) {
		for (int j = 0; j < int(BasicCircuitSystem[i].size());j++) {
			cout << "e" << BasicCircuitSystem[i][j] + 1;
		}
		if (i != m - n) {
			cout << ", ";
		} else {
			cout << "}" << endl;
		}
	}
}

//环合运算，类似于对边求对称差
void cyclization(vector<int> &a, vector<int> &b, vector<int> &temp) {
	for (auto ita = a.begin(); ita != a.end(); ita++) {
		bool flag = true;
		for (auto itb = b.begin(); itb != b.end(); itb++) {
			if (*ita == *itb) {
				flag = false;
			}
		}
		if(flag) {
			temp.push_back(*ita);
		}
	}
	for (auto itb = b.begin(); itb != b.end(); itb++) {
		bool flag = true;
		for (auto ita = a.begin(); ita != a.end(); ita++) {
			if (*itb == *ita) {
				flag = false;
			}
		}
		if(flag) {
			temp.push_back(*itb);
		}
	}
}

//求环路空间，求组和数，需要求 (2 ^ m-n+1) - (m-n+1) - 1 次环合
void getLoopSpace(vector<vector<int>> &BasicCircuitSystem) {
	int num = m - n + 1;
	if (num == 0) {//如果没有弦，直接输出空集
		cout << "环路空间：C环 = {empty set}" << endl;
	}
	cout << "环路空间：C环 = {empty set, ";
	for (int i = 0; i < m - n + 1; i++) {
		for (int j = 0; j < int(BasicCircuitSystem[i].size());j++) {
			cout << "e" << BasicCircuitSystem[i][j] + 1;
		}
		if (i != m - n) {
			cout << ", ";
		}
	}
	if (num == 1) {//如果 m-n+1 = 1 不用环合
		cout << "}" << endl;
	} else if (num > 1) {//如果 m-n+1 > 1 需要环合
		cout << ", ";
		vector<vector<int>> previous(BasicCircuitSystem);//记录上一次环合后的结果
		vector<vector<int>> LoopSpace(BasicCircuitSystem);//环路空间
		for (int k = 1; k < num; k++) {
			vector<vector<int>> now;//记录这一次求环合的结果
			for (int i = 0; i < num; i++) {
				for (int j = i + 1; j < int(previous.size()); j++) {
					vector<int> temp;
					bool flag = true;
					cyclization(BasicCircuitSystem[i], previous[j], temp);//环合运算
					now.push_back(temp);
					//去重，如果此次环合结果和原来结果相同，则不加入环路空间
					vector<int> a(temp);
					sort(a.begin(), a.end());
					for (int p = 0; p < int(LoopSpace.size()); p++) {
						vector<int> b(LoopSpace[p]);
						sort(b.begin(), b.end());
						if (a == b) {
							flag = false;
							break;
						}
					}
					if(flag) {
						LoopSpace.push_back(temp);
					}
				}
			}
			previous.clear();
			previous.assign(now.begin(), now.end());//将此次结果记录下来
		}
		//打印2个及以上的环合
		for (int i = num; i < int(LoopSpace.size()); i++) {
			for (int j = 0; j < int(LoopSpace[i].size()); j++) {
				cout << "e" << LoopSpace[i][j] + 1;
			}
			if (i != int(LoopSpace.size()) - 1) {
				cout << ", ";
			} else {
				cout << "}" << endl;
			}
		}
	}
}

//深度优先搜索
void dfs(int x, vector<vector<int>> &A, vector<bool> &visit) {
	visit[x] = true;
	cnt++;
	for (int i = 0; i < n; i++) {
		if (A[x][i] != 0 && visit[i] == 0) {
			dfs(i, A, visit);
		}
	}
}

//dfs判断是否连通，若 cnt = n 则连通
bool isConnect(vector<vector<int>> &A, vector<bool> &visit) {
	for (int i = 0; i < n; i++) {
		cnt = 0;
		dfs(i, A, visit);
		if (cnt == n) {
			return true;
		}
	}
	return false;
}

//找基本割集系统，思路：根据生成树的相邻矩阵找基本割集，先在相邻矩阵中删除一个树枝，然后添加弦，若添加的弦能使相邻矩阵连通，
//则这条弦不在基本割集中，若添加的弦不能使相邻矩阵连通，则这条弦在基本割集中
void getBasicSegmentSystem(vector<set<int>> &BasicSegmentSystem, vector<vector<int>> &tA, vector<int> &strings,
						   vector<int> &branches, vector<vector<int>> &edge) {
	set<int> temp;//用于存放弦的集合，方便后续求基本割集
	for (auto it = strings.begin(); it != strings.end(); it++) {
		temp.insert(*it);
	}
	for (auto it = branches.begin(); it != branches.end(); it++) {
		set<int> segment(temp);//复制所有弦的集合，用于求基本割集
		vector<vector<int>> ttA(tA);//复制生成树的相邻矩阵，方便后续判断是否连通
		segment.insert(*it);//在基本割集中插入一个树枝，基本割集是由一个树枝和若干条弦构成的边割集
		int x = edge[*it][0];
		int y = edge[*it][1];
		ttA[x][y] = 0;//在相邻矩阵中删除一个树枝，此时相邻矩阵不连通
		ttA[y][x] = 0;
		for (auto iter = strings.begin(); iter != strings.end(); iter++) {//加入一个弦判断是否连通
			int x1 = edge[*iter][0];
			int y1 = edge[*iter][1];
			ttA[x1][y1] = 1;
			ttA[y1][x1] = 1;
		    vector<bool> visit(n, 0);//用于判断顶点是否访问过
			if(!isConnect(ttA, visit)) {//若不连通则这个弦不在基本割集中
				segment.erase(*iter);
			} else {//若连通则这个弦在基本割集中
				ttA[x1][y1] = 0;
				ttA[y1][x1] = 0;
			}
		}
		BasicSegmentSystem.push_back(segment);
	}
	//输出基本割集系统
	cout << "基本割集系统：S基 = {";
	for (int i = 0; i < n - 1; i++) {
		cout << "{";
		int x = BasicSegmentSystem[i].size();
		int cnt = 0;
		for (auto it = BasicSegmentSystem[i].begin(); it != BasicSegmentSystem[i].end(); it++) {
			cout << "e" << (*it) + 1;
			cnt++;
			if(cnt != x) {
				cout << ",";
			} else {
				cout << "}";
				if(i != n - 2) {
					cout << ", ";
				} else {
					cout << "}" << endl;
				}
			}
		}
	}
}

//求对称差，两个割集求对称差
void symmetricDifference(set<int> &a, set<int> &b, set<int> &temp) {
	for (auto ita = a.begin(); ita != a.end(); ita++) {
		if (b.count(*ita) == 0) {
			temp.insert(*ita);
		}
	}
	for (auto itb = b.begin(); itb != b.end(); itb++) {
		if (a.count(*itb) == 0) {
			temp.insert(*itb);
		}
	}
}

//求基本割集，求组和数，需要求(2^n-1)-(n-1)-1次对称差
void getSegmentSpace(vector<set<int>>&BasicSegmentSystem) {
	int num = n - 1;
	if(num == 0) {//如果没有树枝直接输出空集
		cout << "断集空间：S断 = {empty set}" << endl;
	}
	cout << "断集空间：S断 = {empty set, ";
	for (int i = 0; i < n - 1; i++) {
		cout << "{";
		int x = BasicSegmentSystem[i].size();
		int cnt = 0;
		for (auto it = BasicSegmentSystem[i].begin(); it != BasicSegmentSystem[i].end(); it++) {
			cout << "e" << (*it) + 1;
			cnt++;
			if(cnt != x) {
				cout << ",";
			} else {
				cout << "}";
				if(i != n - 2) {
					cout << ", ";
				}
			}
		}
	}
	if (num == 1) {//如果 n-1 = 1 不用求对称差
		cout << "}" << endl;
	} else if (num > 1) {//如果 n-1 > 1 需要求对称差
		vector<set<int>> previous(BasicSegmentSystem);//记录上一次求对称差后的结果
		vector<set<int>> SegmentSpace(BasicSegmentSystem);//断集空间
		for (int k = 1; k < num; k++) {
			vector<set<int>> now;//记录这一次求对称差的结果
			for (int i = 0; i < num; i++) {
				for (int j = i + 1; j < int(previous.size()); j++) {
					set<int> temp;
					bool flag = true;
					//去重，如果此次求对称差结果和原来结果相同，则不加入断集空间
					symmetricDifference(BasicSegmentSystem[i], previous[j], temp);
					now.push_back(temp);
					for (auto it = SegmentSpace.begin(); it != SegmentSpace.end(); it++) {
						if (temp == *it) {
							flag = false;
							break;
						}
					}
					if (temp.empty()) {
						flag = false;
					}
					if (flag) {
						SegmentSpace.push_back(temp);
					}

				}
			}
			previous.clear();
			previous.assign(now.begin(), now.end());//将此次结果记录下来
		}
		//打印2个及以上的对称差
		cout << ", ";
		for (int i = num; i < int(SegmentSpace.size()); i++) {
			cout << "{";
			int x = SegmentSpace[i].size();
			int cnt = 0;
			for (auto j = SegmentSpace[i].begin(); j != SegmentSpace[i].end(); j++) {
				cout << "e" << *j + 1;
				cnt++;
				if (cnt != x) {
					cout << ",";
				} else {
					cout << "}";
				}
			}
			if((i == int(SegmentSpace.size()) - 1)) {
				cout << "}"<<endl;
			} else {
				cout << ", ";
			}
		}
	}
}

int main() {
	// m = 0;
	// n = 0;
	// cout << "请输入无向简单连通图的顶点数：" << endl;
	// cin >> n;
	// vector<vector<int>>A(n, vector<int>(n, 0));//相邻矩阵
	// cout << "请输入相邻矩阵：" << endl;
	// for (int i = 0; i < n; i++) {
	// 	for (int j = 0; j < n; j++) {
	// 		cin >> A[i][j];
	// 		if (A[i][j] == 1) {
	// 			m++;
	// 		}
	// 	}
	// }
	// m = m / 2;
	// vector<vector<int>> A = {{0, 1, 1, 1}, {1, 0, 0, 1}, {1, 0, 0, 1}, {1, 1, 1, 0}};
	// n = 4;
	// m = 5;
	// vector<vector<int>> A = {{0, 1, 0, 0, 1}, {1, 0, 1, 1, 1}, {0, 1, 0, 1, 0}, {0, 1, 1, 0, 1}, {1, 1, 0, 1, 0}};
	// n = 5;
	// m = 7;
	// vector<vector<int>> A = {{0, 1, 1, 0, 1}, {1, 0, 1, 0, 1}, {1, 1, 0, 1, 0}, {0, 0, 1, 0, 1}, {1, 1, 0, 1, 0}};
	// n = 5;
	// m = 7;
	vector<vector<int>> A = {{0, 1, 1, 0, 0, 0}, {1, 0, 1, 0, 0, 0}, {1, 1, 0, 1, 0, 0}, {0, 0, 1, 0, 1, 1}, {0, 0, 0, 1, 0, 1}, {0, 0, 0, 1, 1, 0}};
	n = 6;
	m = 7;
	vector<vector<int>> edge(m, vector<int>(2, 0));//储存一条边的两个顶点
	cout << "相邻矩阵为：" << endl
		 << "   ";
	for (int i = 0; i < n; i++) {
		printf("v%d ", i + 1);
	}
	printMatrix(A);
	vector<vector<int>> M(n, vector<int>(m, 0)); //关联矩阵
	convertAdjacencyToIncidence(A, M, edge);
	// for (int i = 0; i < m; i++) {
	// 	cout << "边 e" << i + 1 << " 关联的两个顶点为 v" << edge[i][0] + 1 << " 和 v" << edge[i][1] + 1 << endl;
	// }

	cout << "关联矩阵为：" << endl
		 << "   ";
	for (int i = 0; i < m; i++) {
		printf("e%d ", i + 1);
	}
	printMatrix(M);

	vector<vector<int>> Mfs;
    vector<int> Mf;
	vector<int> index;
	getMfs(0, n - 1, m, Mfs, Mf);
	cout << "生成树个数为：" << spanTrees(M, Mfs, index) << endl;

	vector<vector<int>> tA(n, vector<int>(n, 0));	  //生成树的相邻矩阵
	vector<vector<int>> tM(n, vector<int>(n - 1, 0)); //生成树的关联矩阵
	vector<vector<int>> tedge; //储存一条边的两个顶点
	Mf = Mfs[index[0]];	//取出index中记录的第一棵生成树对应的边数组

	//根据原图的关联矩阵储存生成树的关联矩阵
	for (int i = 0; i < n; i++) {
		for (int j = 0; j < n - 1; j++) {
			tM[i][j] = M[i][Mf[j]];
		}
	}

	//根据生成树的关联矩阵储存生成树的相邻矩阵
	for (int j = 0; j < n - 1; j++) {//根据每一条边找关联顶点
		int x = 0;
		int y = 0;
		for (int i = 0; i < n; i++) {
			if (tM[i][j] == 1) {
				if (x == 0){
					x = i;
				} else {
					y = i;

				}
			}
		}
		tA[x][y] = 1;
		tA[y][x] = 1;
	}
	cout << "其中一棵生成树的相邻矩阵为：" << endl
		 << "   ";
	for (int i = 0; i < n; i++) {
		printf("v%d ", i + 1);
	}
	printMatrix(tA);
	cout << "其中一棵生成树的关联矩阵为：" << endl
		 << "   ";
	for (int i = 0; i < n - 1; i++) {
		printf("e%d ", Mf[i] + 1);
	}
	printMatrix(tM);

	vector<int> branches;	// n - 1 个树枝
	vector<int> strings;  	// m - n + 1 个弦
	getBranches(Mf, branches);//找树枝
	getStrings(strings, branches);//找弦
	//基本回路系统，用二维数组储存，其中一个一维数组存储一个基本回路
	vector<vector<int>> BasicCircuitSystem;
	//基本割集系统，因为考虑到后面求基本割集系统是需要删边，所以每一个基本割集用集合储存比较方便
	vector<set<int>> BasicSegmentSystem;
	//找基本回路系统
	getBasicCircuitSystem(BasicCircuitSystem, strings, branches, edge);
	//找基本割集系统
	getBasicSegmentSystem(BasicSegmentSystem, tA, strings, branches, edge);
	//求环路空间
	getLoopSpace(BasicCircuitSystem);
	//求断集空间
	getSegmentSpace(BasicSegmentSystem);

	return 0;
}
