遍历二叉树(递归、栈、队列)
本文着重描述链式二叉树的四种遍历算法,先序、中序、后序遍历及层序遍历,具体实现使用递归和栈来操作,层序遍历使用先进先出循环队列实现。
定义二叉树
定义一个链式二叉树,一个节点最多存在两个不相交的子节点,本文以字符类型举例
typedef struct BinaryTree {
char data;
struct BinaryTree *ltree, *rtree;
}BTree;
构造二叉树

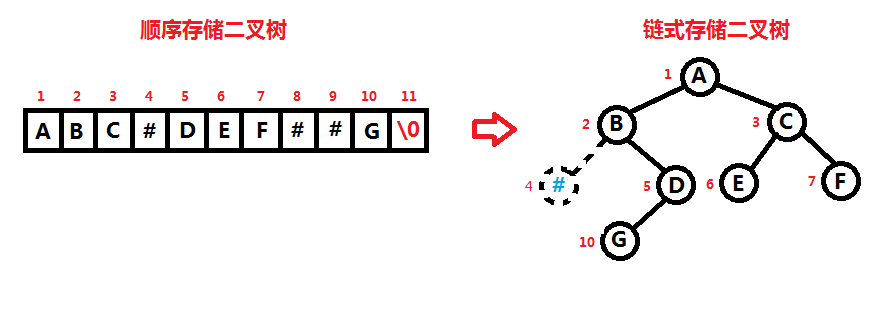

二叉树有两种存储结构,顺序存储和链式存储,这里通过顺序结构的二叉树构造一个链式存储的二叉树,如下图:
图中用 “#” 号代表 “NULL” 方便构造二叉树,下面就用顺序存储的二叉树创建链式二叉树,创建二叉树需要改变节点指针,所以使用二级指针存储,之后的先序、中序、后序和层序遍历算法都使用该二叉树测试
void Create_BTree(BTree **t, int i, char s[]) {
// i = 1; 根节点
// 2i < n, 左孩子节点编号 2i
// 2i + 1 < n, 右孩子节点编号 2i + 1
// 如果 t[2i] 或 t[2i + 1] 等于 '#' , 说明该左、右孩子节点为空
if(i > strlen(s) || s[i - 1] == '0' || s[i - 1] == '#') {
*t = NULL;
}
else {
*t = (BTree *)malloc(sizeof(BTree));
(*t) -> data = s[i - 1];
Create_BTree(&((*t) -> ltree), 2*i, s);
Create_BTree(&((*t) -> rtree), 2*i+1, s);
}
}
先序遍历
二叉树的先序遍历:根节点 -> 左子树 -> 右子树
- 递归算法实现:
void PreOrderRe(BTree *root) {
if(root != NULL) {
printf("%c ", root -> data); // 先访问根节点
PreOrderRe(root -> ltree); // 访问左子树
PreOrderRe(root -> rtree); // 访问右子树
}
}
- 非递归算法实现:
如果不用递归,就使用栈来模拟递归过程,先进后出,遍历二叉树
void PreOrderNre(BTree *root) {
BTree *St[MAXSIZE] = {0};
int top = -1;
BTree *p = NULL;
St[++top] = root;
while(top != -1) {
p = St[top--];
printf("%c ", p -> data);
if(p -> rtree != NULL) {
St[++top] = p -> rtree;
}
if(p -> ltree != NULL) {
St[++top] = p -> ltree;
}
}
}
中序遍历
二叉树的中序遍历: 左子树 -> 根节点 -> 右子树
- 递归算法实现:
void MidOrderRe(BTree *root) {
if(root != NULL) {
MidOrderRe(root -> ltree); // 先访问左子树
printf("%c ", root -> data); // 再访问根节点
MidOrderRe(root -> rtree); // 最后访问右子树
}
}
- 非递归算法实现:
void MidOrderNre(BTree *root) {
BTree *St[MAXSIZE] = {0};
int top = -1;
BTree *p = root;
BTree *tmp = NULL;
while(p != NULL || top != -1) {
if(p != NULL) {
St[++top] = p;
p = p -> ltree;
}
else {
tmp = St[top--];
printf("%c ", tmp -> data);
p = tmp -> rtree;
}
}
}
后序遍历
二叉树的后序遍历: 左子树 -> 右子树 -> 根节点
- 递归算法实现:
void PostOrderRe(BTree *root) {
if(root != NULL) {
PostOrderRe(root -> ltree); // 先访问左子树
PostOrderRe(root -> rtree); // 再访问右子树
printf("%c ", root -> data); // 最后访问根节点
}
}
- 非递归算法实现:
void PostOrderNre(BTree *root) {
BTree *St[MAXSIZE] = {0};
int top = -1;
int flag = -1;
BTree *p = NULL;
if(root != NULL) {
do {
while(root != NULL) {
St[++top] = root;
root = root -> ltree;
}
p = NULL;
flag = 1; // 表示 root 的左子树已访问或空
while(top != -1 && flag == 1) {
root = St[top];
if(root -> rtree == p) {
printf("%c ", root -> data);
top--;
p = root;
}
else {
root = root -> rtree;
flag = 0;
}
}
} while(top != -1);
}
}
层序遍历
二叉树的层序遍历是一种逐层进行访问的方式,对某一层的节点访问完成后,再按照其访问次序对各个节点的左、右孩子进行顺序访问
数据结构设计:先访问的节点,其左右孩子节点也要访问,先进先出的结构,使用循环队列实现
层序遍历过程:先将根节点进队,节点出队并访问,再将左右孩子节点入队,循环直到队列为空
void LevelOrder(BTree *root) {
BTree *Qu[MAXSIZE] = {0};
int head = -1;
int tail = -1;
Qu[++tail] = root; //根节点入队
BTree *p = NULL;
while(head != tail) {
head = (head + 1) % MAXSIZE;
p = Qu[head];
printf("%c ", p -> data);
if(p -> ltree != NULL) {
tail = (tail + 1) % MAXSIZE;
Qu[tail] = p -> ltree;
}
if(p -> rtree != NULL) {
tail = (tail + 1) % MAXSIZE;
Qu[tail] = p -> rtree;
}
}
}
测试代码
void test() {
char s[11] = {'A', 'B', 'C', '#', 'D', 'E', 'F', '#', '#', 'G'};
BTree *root = NULL;
Create_BTree(&root, 1, s);
printf("先序遍历结果\n");
PreOrderRe(root);
printf("\n");
PreOrderNre(root);
printf("\n");
printf("**************\n");
printf("中序遍历结果\n");
MidOrderRe(root);
printf("\n");
MidOrderNre(root);
printf("\n");
printf("**************\n");
printf("后序遍历结果\n");
PostOrderRe(root);
printf("\n");
PostOrderNre(root);
printf("\n");
printf("**************\n");
printf("层序遍历结果\n");
LevelOrder(root);
printf("\n");
}
测试结果如下:
E:\C_demo>binarytree.exe
先序遍历结果
A B D G C E F
A B D G C E F
**************
中序遍历结果
B G D A E C F
B G D A E C F
**************
后序遍历结果
G D B E F C A
G D B E F C A
**************
层序遍历结果
A B C D E F G
