Arduino之点亮128x64 0.96 OLED

一、材料准备

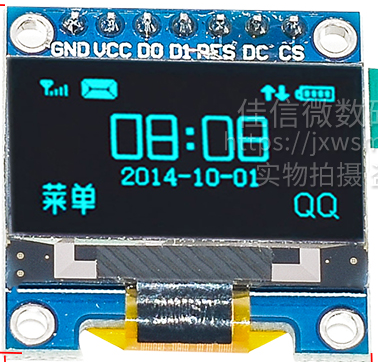

1、0.96寸OLED一块

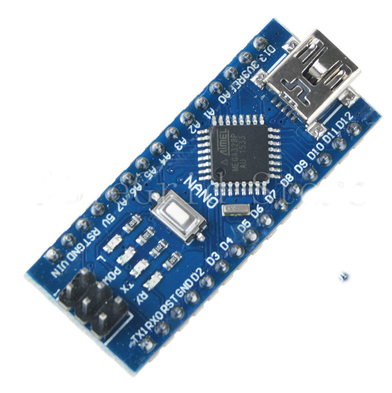

2、arduino nano 一块

3、usb线一条，杜邦线若干

二、软件准备

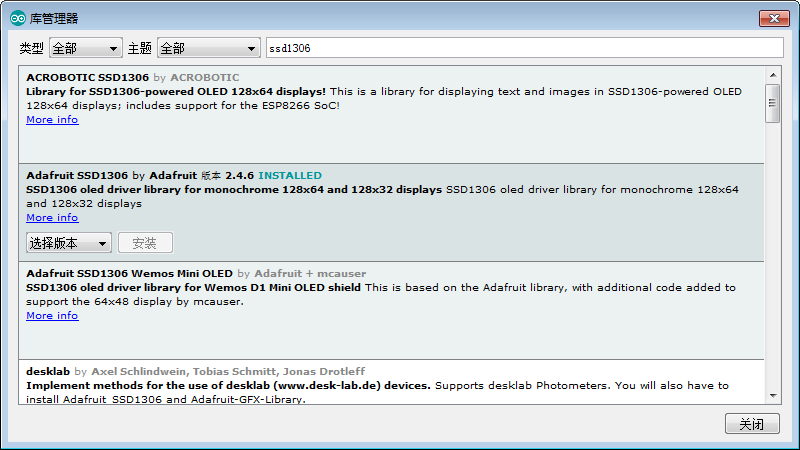

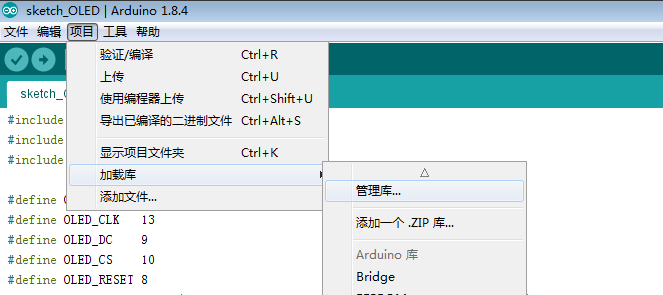

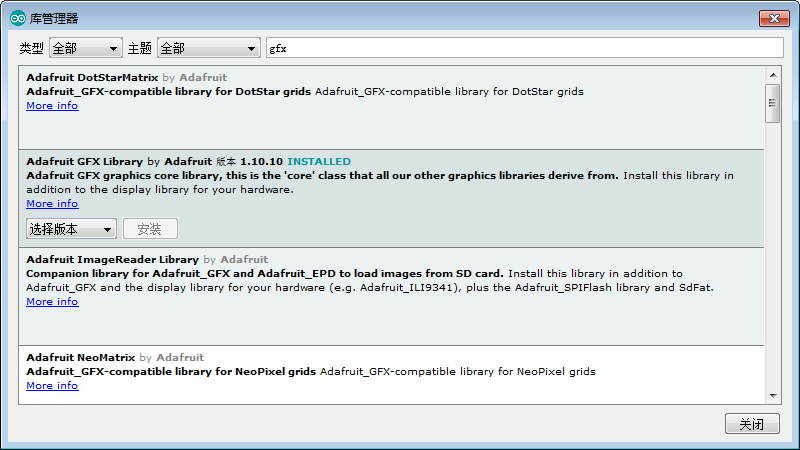

1、下载库

三、接线

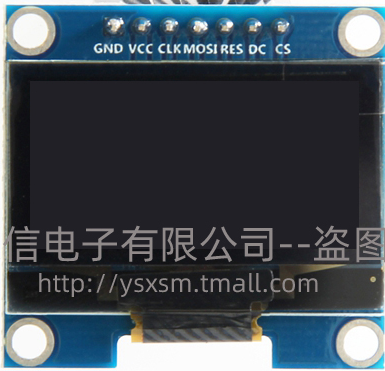

3.1 ISP

#define OLED_MOSI   11
#define OLED_CLK   13
#define OLED_DC    9
#define OLED_CS    10
#define OLED_RESET 8

3.2 IIC

未完成

四、代码

4.1 ISP

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define OLED_MOSI   11
#define OLED_CLK   13
#define OLED_DC    9
#define OLED_CS    10
#define OLED_RESET 8
Adafruit_SSD1306 display(OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS);

void setup()   {
  Serial.begin(9600);
  display.begin(SSD1306_SWITCHCAPVCC);
  display.display();
  delay(1000);
}

void loop() {

  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(20,10);
  display.println("- LEO -");
  display.display();
  delay(200);
  display.clearDisplay();
}

void printDateTime(DateTime dateTime) {
  display.setTextSize(2);
  display.setTextColor(WHITE);
  display.setCursor(20,10);
  display.println("- LEO -");
  display.setCursor(20,35);
  //传送小时
  display.print(dateTime.hour(), DEC);
  display.print(':');
  //传送分钟
  display.print(dateTime.minute(), DEC);
  display.print(':');
  //传送秒
  display.print(dateTime.second(), DEC);
}

4.2 IIC

未完成
