ESP8266和51单片机的串口通讯

运行环境：

操作系统：windows10 x64

IDE：Arduino1.8.15、Keil uVision4

实验板：普中51-单核-A2开发板、ESP8266开发板

仿真器：setup_x64_2.8.exe

实验目的：通过ESP8266的FLASH按键控制51单片机的D1的亮灭

一、串口通讯#

串口通信工作原理请参考...

二、ESP8266和51单片机的接线#

ESP8266	51单片机	备注
RX（即GPIO3 RXD0）	P31（即P3.1 TXD）
TX（即GPIO1 TXD0）	P30（即P3.0 RXD）

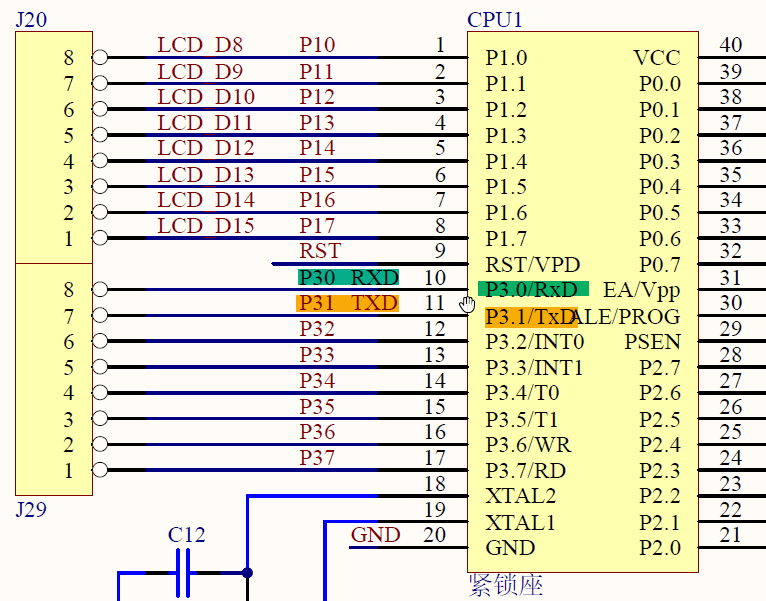

51单片机GPIO原理图

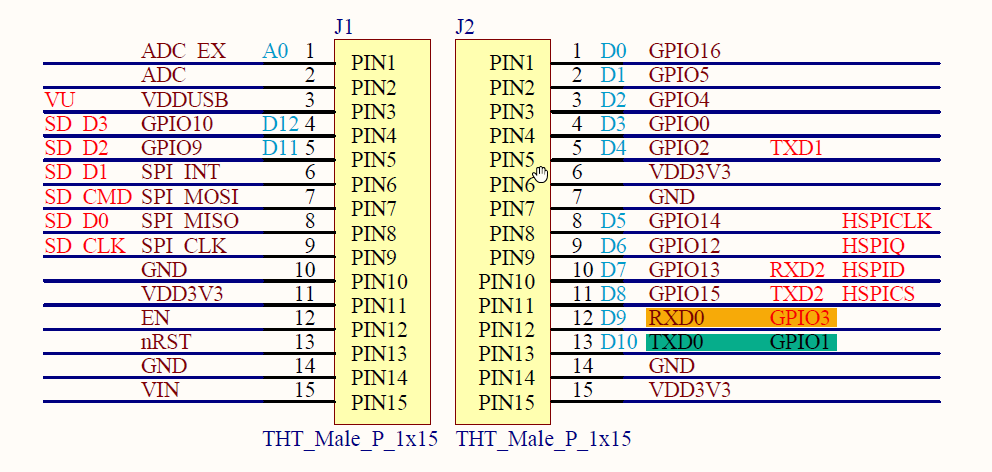

ESP8266GPIO原理图

三、51单片机串口通讯#

❤ 51单片机串口通讯代码

/*-----------------------------------------------------------------------------
* 实验说明     : 单片机串口接收数据控制灯亮灭
* 连接方式     :
* 注    意     : 该试验使用的晶振是11.0592
*******************************************************************************/

#include<reg52.h>
#include<intrins.h>

#define uchar unsigned char
#define uint  unsigned int

uchar PuZh[20] = "This is ok";

//--定义使用的IO--//
sbit LED=P2^0;

void Delay_1ms(uint i)//1ms延时
{
  	uchar x,j;
  	for(j=0;j<i;j++)
    	for(x=0;x<=148;x++);
}

void Com_Int(void) interrupt 4
{
	uchar i;
  	uchar receive_data;
  	EA = 0;
  	if(RI == 1) //当硬件接收到一个数据时，RI会置位
	{
		RI = 0;
		receive_data = SBUF;//接收到的数据
		if(receive_data == '1')
		{
			LED =0;//接收到字符'1'亮灯
		}
		else
		{
			LED =1; //其他情况灯灭
		}

	}
	for(i=0; i<20; i++)
	{
		SBUF = PuZh[i];   //将要发送的数据放入到发送寄存器
		while(!TI);       //等待发送数据完成
		TI=0;		  //清除发送完成标志位
		Delay_1ms(1);
	}
	EA = 1;
}

void UsartConfiguration()
{
	SCON=0X50;			//设置为工作方式1,8位数据，可变波特率
	TMOD=0X20;			//设置计数器工作方式2
	PCON=0X00;			//波特率不加倍
	TH1=0XFd;		    //计数器初始值设置，9600@11.0592MHz
	TL1=0XFd;
	TR1=1;			    //打开计数器
	ES = 1;             //开串口中断
  	EA = 1;             //开总中断
}

void main()
{

	UsartConfiguration();//初始化串口
	while(1);
}

❤ 在Keil uVision4中编译后得到.hex文件，利用烧写工具将其烧录到51单片机

四、ESP8266串口通讯#

❤ ESP8266串口通讯代码

#define buttonPin D3     // 按钮引脚D3


int count = 0;

// the setup function runs once when you press reset or power the board
void setup()
{
  Serial.begin(9600);   // 启动串口通讯
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(LED_BUILTIN, OUTPUT);
  digitalWrite(LED_BUILTIN, HIGH);// 熄灭LED
}

// the loop function runs over and over again forever
void loop()
{
  if(!digitalRead(buttonPin))//检测到按键引脚状态：按下
  {
      //检测到按键按下后，LED灯点亮0.5作为提示
      digitalWrite(LED_BUILTIN, LOW);// 点亮LED
      delay(500);
      digitalWrite(LED_BUILTIN, HIGH);// 熄灭LED
      count++;
      if(0 == count % 2)
      {
           Serial.print("1");
      }
      else
      {
           Serial.print("0");
      }
  }
}

❤ 在Arduino中编译、烧写烧写代码到ESP8266

五、实验结果#

操作过程：按下ESP8266的FLASH按键后立马松开，查看情况；再一次按下按键，查看情况

（注意：给ESP8266和51单片机供电，连接ESP8266和51单片机串行接口连线）

实物演示结果：

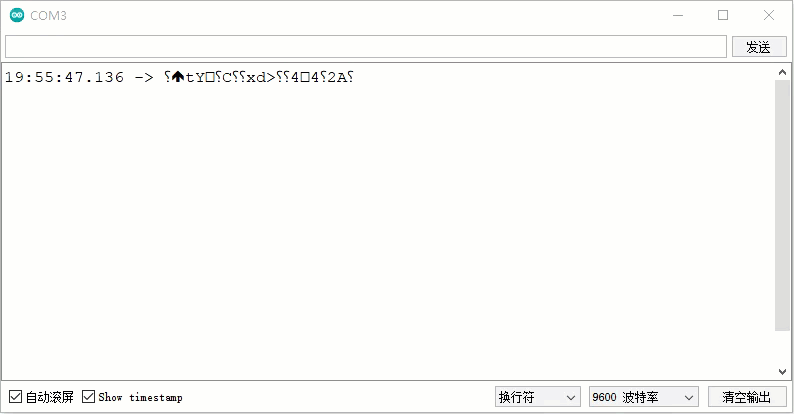

Auduino中串口监控情况

由实验结果可知，符合实验目的的预期结果，实验成功
