机器人系统仿真(十六)——摄像头和kinect信息仿真以及显示
参考视频：【奥特学园】ROS机器人入门课程《ROS理论与实践》零基础教程_哔哩哔哩_bilibili
参考文档：http://www.autolabor.com.cn/book/ROSTutorials/
一、摄像头信息仿真以及显示
通过 Gazebo 模拟摄像头传感器，并在 Rviz 中显示摄像头数据。
实现流程:
摄像头仿真基本流程:
-
已经创建完毕的机器人模型，编写一个单独的 xacro 文件，为机器人模型添加摄像头配置；
-
将此文件集成进xacro文件；
-
启动 Gazebo，使用 Rviz 显示摄像头信息。
1.Gazebo 仿真摄像头
1.1 新建 Xacro 文件，配置摄像头传感器信息
<robot name="my_sensors" xmlns:xacro="http://wiki.ros.org/xacro"> <!-- 被引用的link --> <gazebo reference="camera"> <!-- 类型设置为 camara --> <sensor type="camera" name="camera_node"> <update_rate>30.0</update_rate> <!-- 更新频率 --> <!-- 摄像头基本信息设置 --> <camera name="head"> <horizontal_fov>1.3962634</horizontal_fov> <image> <width>1280</width> <height>720</height> <format>R8G8B8</format> </image> <clip> <near>0.02</near> <far>300</far> </clip> <noise> <type>gaussian</type> <mean>0.0</mean> <stddev>0.007</stddev> </noise> </camera> <!-- 核心插件 --> <plugin name="gazebo_camera" filename="libgazebo_ros_camera.so"> <alwaysOn>true</alwaysOn> <updateRate>0.0</updateRate> <cameraName>/camera</cameraName> <imageTopicName>image_raw</imageTopicName> <cameraInfoTopicName>camera_info</cameraInfoTopicName> <frameName>camera</frameName> <hackBaseline>0.07</hackBaseline> <distortionK1>0.0</distortionK1> <distortionK2>0.0</distortionK2> <distortionK3>0.0</distortionK3> <distortionT1>0.0</distortionT1> <distortionT2>0.0</distortionT2> </plugin> </sensor> </gazebo> </robot>
1.2 xacro 文件集成
将步骤1的 Xacro 文件集成进总的机器人模型文件，代码示例如下:
<robot name="my_base" xmlns:xacro="http://www.ros.org/wiki/xacro"> <!--包含惯性矩阵文件--> <xacro:include filename="head.xacro" /> <!--包含底盘、摄像头与雷达的 xacro 文件--> <xacro:include filename="demo05_car_base.urdf.xacro" /> <xacro:include filename="demo06_car_camera.urdf.xacro" /> <xacro:include filename="demo07_car_laser.urdf.xacro" /> <!--运动控制--> <xacro:include filename="gazebo/move.xacro" /> <!--雷达--> <xacro:include filename="gazebo/laser.xacro" /> <!--摄像头--> <xacro:include filename="gazebo/camera.xacro" /> </robot>
1.3启动仿真环境
启动 gazebo
cys@ubuntu:~/demo05_ws$ source ./devel/setup.bash
cys@ubuntu:~/demo05_ws$ roslaunch urdf02_gazebo demo03_env.launch
cys@ubuntu:~/demo05_ws$ source ./devel/setup.bash
cys@ubuntu:~/demo05_ws$ roslaunch urdf02_gazebo demo04_sensor.launch
2.Rviz 显示摄像头数据
执行 gazebo 并启动 Rviz,在 Rviz 中添加摄像头组件。
打开新的命令行，更改角速度，转动摄像头
rostopic pub -r 10 /cmd_vel geometry_msgs/Twist "linear:
x: 0.0
y: 0.0
z: 0.0
angular:
x: 0.0
y: 0.0
z: 0.5"
二、kinect信息仿真以及显示
通过 Gazebo 模拟kinect摄像头，并在 Rviz 中显示kinect摄像头数据。
实现流程:
kinect摄像头仿真基本流程:
-
已经创建完毕的机器人模型，编写一个单独的 xacro 文件，为机器人模型添加kinect摄像头配置；
-
将此文件集成进xacro文件；
-
启动 Gazebo，使用 Rviz 显示kinect摄像头信息。
1.Gazebo仿真Kinect
1.1 新建 Xacro 文件，配置 kinetic传感器信息
这里，用机器小车 support 作为 kinect link名称
<robot name="my_sensors" xmlns:xacro="http://wiki.ros.org/xacro">
<gazebo reference="kinect link名称">
<sensor type="depth" name="camera">
<always_on>true</always_on>
<update_rate>20.0</update_rate>
<camera>
<horizontal_fov>${60.0*PI/180.0}</horizontal_fov>
<image>
<format>R8G8B8</format>
<width>640</width>
<height>480</height>
</image>
<clip>
<near>0.05</near>
<far>8.0</far>
</clip>
</camera>
<plugin name="kinect_camera_controller" filename="libgazebo_ros_openni_kinect.so">
<cameraName>camera</cameraName>
<alwaysOn>true</alwaysOn>
<updateRate>10</updateRate>
<imageTopicName>rgb/image_raw</imageTopicName>
<depthImageTopicName>depth/image_raw</depthImageTopicName>
<pointCloudTopicName>depth/points</pointCloudTopicName>
<cameraInfoTopicName>rgb/camera_info</cameraInfoTopicName>
<depthImageCameraInfoTopicName>depth/camera_info</depthImageCameraInfoTopicName>
<frameName>kinect link名称</frameName>
<baseline>0.1</baseline>
<distortion_k1>0.0</distortion_k1>
<distortion_k2>0.0</distortion_k2>
<distortion_k3>0.0</distortion_k3>
<distortion_t1>0.0</distortion_t1>
<distortion_t2>0.0</distortion_t2>
<pointCloudCutoff>0.4</pointCloudCutoff>
</plugin>
</sensor>
</gazebo>
</robot>
1.2 xacro 文件集成
将步骤1的 Xacro 文件集成进总的机器人模型文件，代码示例如下:
<robot name="my_base" xmlns:xacro="http://www.ros.org/wiki/xacro"> <!--包含惯性矩阵文件--> <xacro:include filename="head.xacro" /> <!--包含底盘、摄像头与雷达的 xacro 文件--> <xacro:include filename="demo05_car_base.urdf.xacro" /> <xacro:include filename="demo06_car_camera.urdf.xacro" /> <xacro:include filename="demo07_car_laser.urdf.xacro" /> <!--运动控制--> <xacro:include filename="gazebo/move.xacro" /> <!--雷达--> <xacro:include filename="gazebo/laser.xacro" /> <!--摄像头--> <xacro:include filename="gazebo/camera.xacro" /> <!--kinect--> <xacro:include filename="gazebo/kinect.xacro" /> </robot>
1.3启动仿真环境
启动 gazebo
cys@ubuntu:~/demo05_ws$ source ./devel/setup.bash
cys@ubuntu:~/demo05_ws$ roslaunch urdf02_gazebo demo03_env.launch
cys@ubuntu:~/demo05_ws$ source ./devel/setup.bash
cys@ubuntu:~/demo05_ws$ roslaunch urdf02_gazebo demo04_sensor.launch
2 Rviz 显示 Kinect 数据
启动 rviz,添加摄像头组件查看数据
让摄像头转动
rostopic pub -r 10 /cmd_vel geometry_msgs/Twist "linear:
x: 0.0
y: 0.0
z: 0.0
angular:
x: 0.0
y: 0.0
z: 0.5"
补充:kinect 点云数据显示
在kinect中也可以以点云的方式显示感知周围环境，在 rviz 中操作如下:

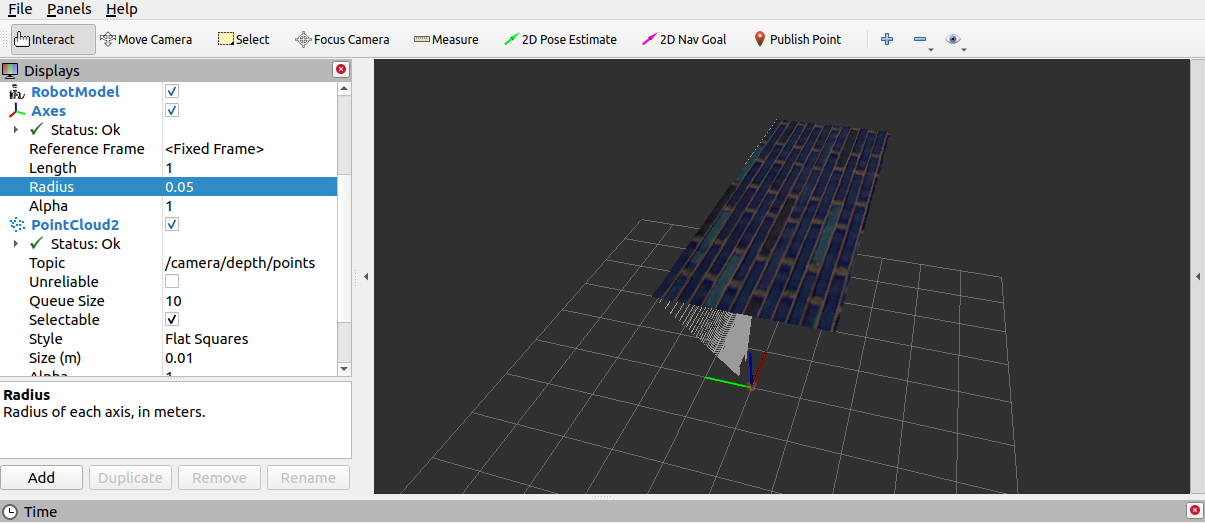

问题:在rviz中显示时错位。
原因:在kinect中图像数据与点云数据使用了两套坐标系统，且两套坐标系统位姿并不一致。

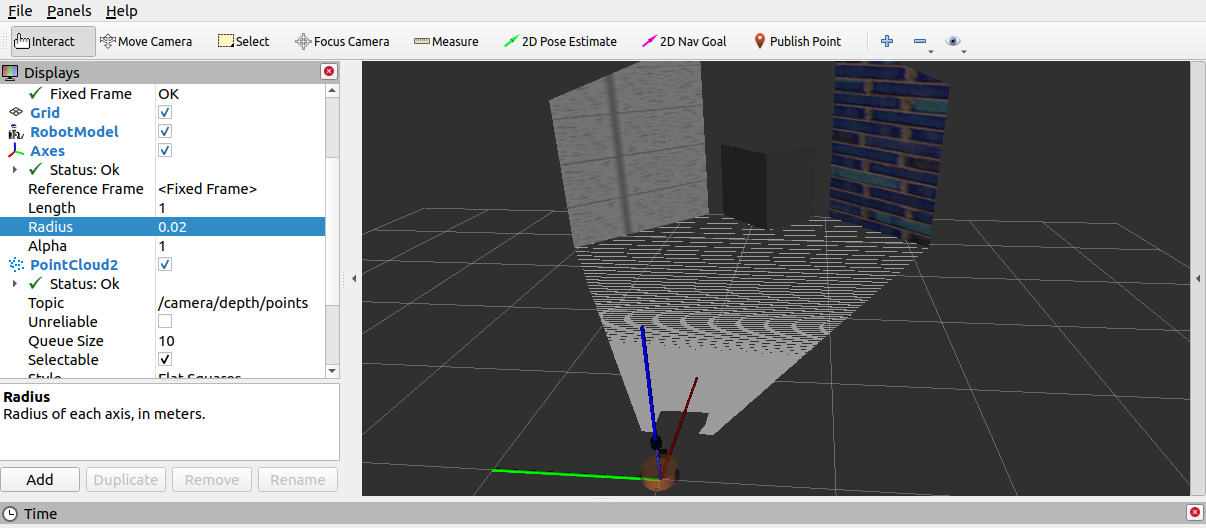

解决:
1.在插件中为kinect设置坐标系，修改配置文件的<frameName>标签内容：
<frameName>support_depth</frameName>
2.发布新设置的坐标系到kinect连杆的坐标变换关系，在启动rviz的launch中，添加:
<node pkg="tf2_ros" type="static_transform_publisher" name="static_transform_publisher" args="0 0 0 -1.57 0 -1.57 /support /support_depth" />
3.启动rviz，重新显示。
