网络布线与数制转换

1·信号与传输介质

  什么是信号

    ·信息

    ·数据

    ·信号

  信号的分类

    ·模拟信号

    ·数字信号







波长越小，频率越大，传输速率越大，绕射（穿透）能力差



长波的好



（5G频段绕射能力差）





   信号在传输过程中产生的失真

    ·噪声

    ·衰减

  数字信号的优势

    ·抗干扰能力强

    ·传输距离远并能保持质量

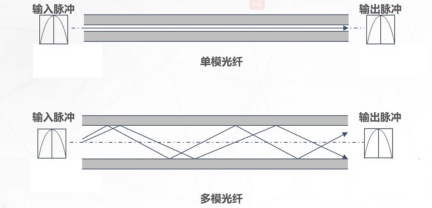

  光纤分类

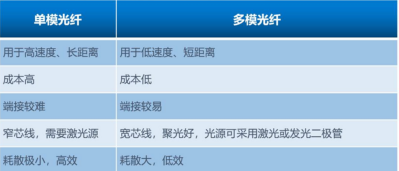

    ·光纤分为单模光纤和多模光纤











 光纤接口

分类

    ·FC 圆形带螺纹光纤接头

    ·ST 卡接式圆形光纤接头

    ·SC 方形光纤接头（大方头）

    ·LC 窄体方形光纤接头（小方头）

    ·MT-RJ 收发一体的方形光纤接头

生活中一般SC，LC用的比较多

2·传输介质的连线与布线

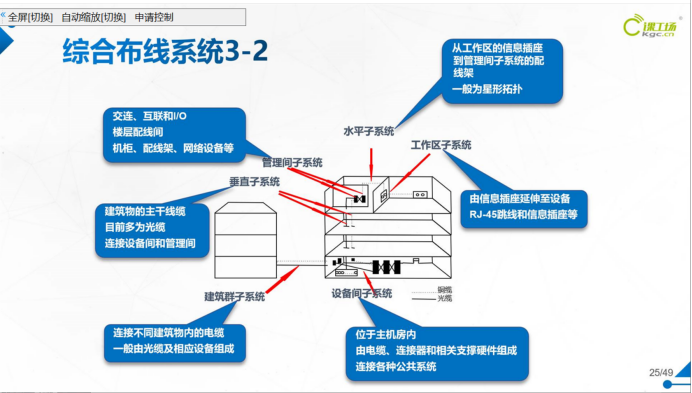

建筑物综合布线系统是传输语音，数据，影像和其他信息的标准结构化布线系统

    ·是建筑物或建筑群内的传输网络

    ·物理结构一般采用模块化设计和星型拓扑结构

    ·使语音和数据通信设备，交换设备和其他信息管理系统彼此相连接

综合布线的优点



    ·结构清晰，便于管理维护

    ·材料统一先进，适应今后的发展需要

    ·灵活性强，适应各种不同的需求，使用非常灵活

    ·便于扩充，既节约费用又提高了系统的可靠性

办公室布线实施1

墙壁打孔

    ·孔直径要小于线槽盒宽度，注意美观

    ·打孔位置应在吊顶上方

线槽安装

    ·用螺丝将线槽固定在办公室的墙壁上

    ·固定点的间距大约1m左右

布设线缆

    ·截取前先计算每根线缆长度

    ·打好临时线标，以便区分线缆

    ·将线缆捆扎好进行牵引

办公室布线实施2

端接线缆

    ·将线缆连接到配线架和信息模块

    ·更换正式标签，并记录配线架和信息模块的对应关系

设备上架

    ·安装前确认

    ·安装弯角

    ·固定设备

连通性测试

    ·测试范围：主机间通信，主机与其他节点间通信

    ·测试方法

           ·侧线器检查双绞线端接以及双绞线跳线的线序

           ·使用ping命令测试线缆通信质量



3·数制转换

计算机的数制

数制

    ·计数的方法，指用一组固定的符号和统一的规则表示数值的方法

数位

     ·指数字符号在一个数中所处的位置

基数

    ·指在某种进位计数制中，数位上所能使用的数字符号的个数

位权

    ·指在某种进位计数制中，数位所代表的大小，即处在某一位上的“1”所表示数值的大小　

数制的计算

    ·十进制的特点是逢十进一

    ·二进制的特点是逢二进一

    ·十六进制的特点是逢十六进一　

转换

十进制转2进制





十六进制转十六进制



·对照表











 总结

·信号分为数字信号和模拟信号

·光纤分为单模光纤和多模光纤

·综合布线分为多个子系统，便于管理维护

·二进制与十进制转换，是子网划分的基础
