Redis基本数据结构及底层实现

redis 所有值对象在内部都定义为 redisObject

?

1 2 3 4 5 6 7 8 9 10 11 12

typedef struct redisObject{ //类型 unsigned type:4; //0.5byte //编码 unsigned encoding:4;//0.5byte //指向底层数据结构的指针 void *ptr；//8byte //引用计数器 int refCount；//4byte //最后一次的访问时间 unsigned lru://3byte }//16byte



redis字符串对象（SDS）

?

1 2 3 4 5 6 7 8

struct sdshdr{ //记录buf数组中已使用字节的长度 int len;//4byte //记录buf数组中剩余空间的长度 int free;//4byte //字节数组，用于存储字符串 char buf[];//'\0'占1byte };

　　

intset

?

1 2 3 4 5 6 7 8

typedef struct intset{ //编码方式 uint32_t encoding; //元素数量 uint32_t length; //存储元素的数组 int8_t contents[]; }

　　

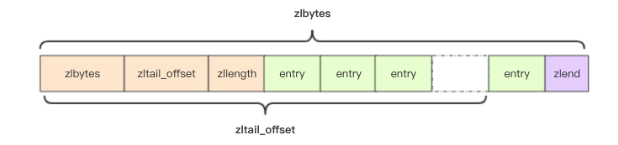

ziplist

?

1 2 3 4 5 6 7 8 9

type struct ziplist{ //整个压缩列表的字节数 uint32_t zlbytes; //记录压缩列表尾节点到头结点的字节数，直接可以求节点的地址 uint32_t zltail_offset; //记录了节点数，有多种类型，默认如下 uint16_t zllength; //节点 列表节点 entryX;

　　











linkedlist

?

1 2 3 4 5 6 7 8 9

type struct list{ //表头节点 listNode *head; //表尾节点 listNode *tail; //包含的节点总数 unsigned long len; //一些操作函数 dup free match... };

　　

hashtable

?

1 2 3 4 5 6 7 8 9 10

typedef struct dictht{ //哈希表数组 dictEntry **table; //哈希表大小 unsigned long size; //哈希表掩码，总是等于size-1，存储时计算索引值 unsigned long sizemask; //已有元素数量 unsigned long used; }

　　

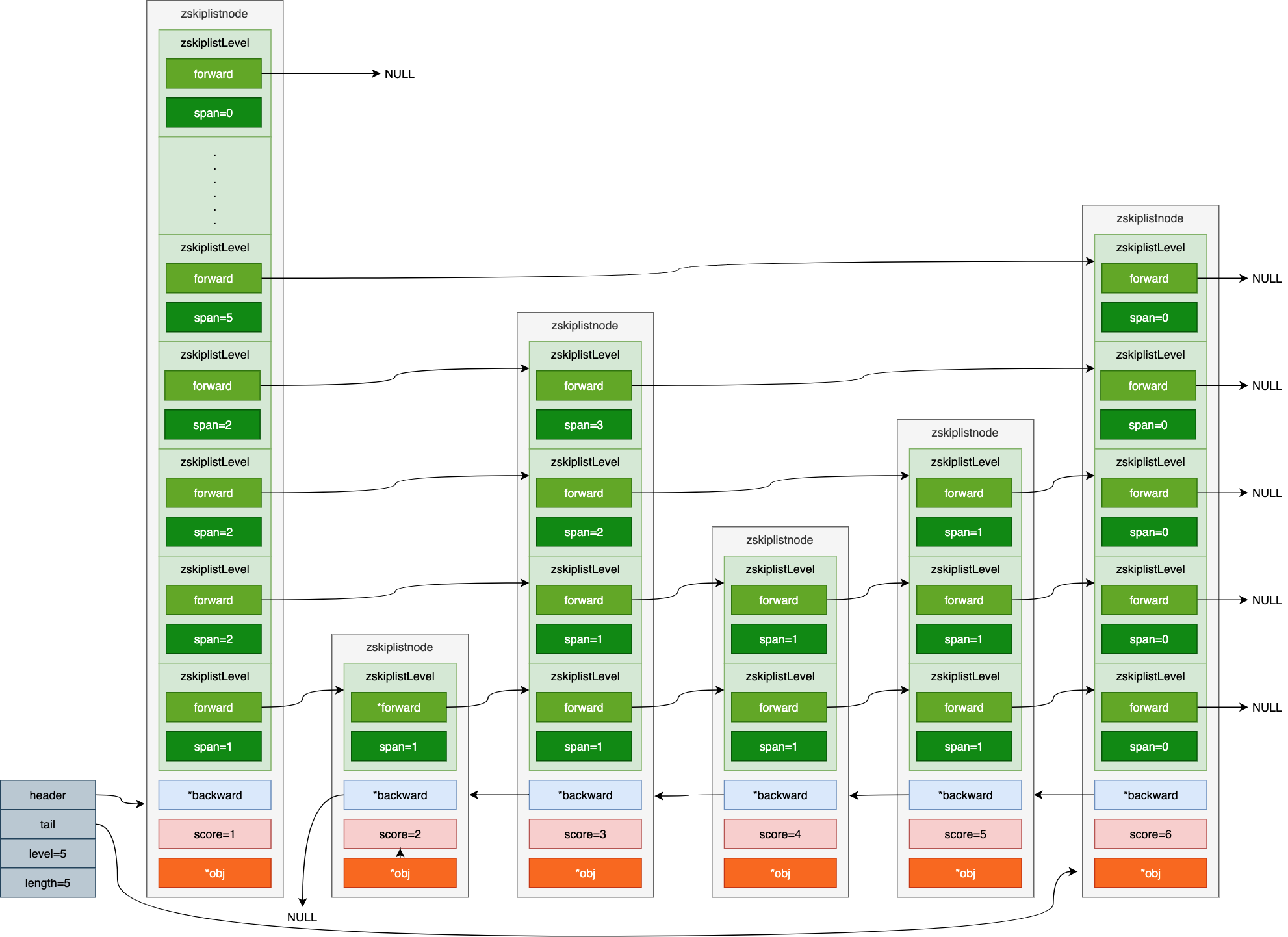

skiplist

typedef struct zskiplistNode {
//层
struct zskiplistLevel {
//前进指针
struct zskiplistNode *forward;
//跨度
unsigned int span;
} level[];

//后退指针
struct zskiplistNode *backward;
//分值
double score;
//成员对象
robj *obj;
} zskiplistNode;

typedef struct zskiplist {
//头结点
zskiplistNode *head;
//尾节点
zskiplistNode *tail;
//当前最大层高
int maxLevel;
//跳表长度
int length;
//跳表中的所有键值对
map<String,zskiplistNode*> ht;
}









一、字符串（string 最大512M）　

内部编码：（查看内部编码命令 object encoding 键值）

int：8个字节的长整形

embstr：小于等于某个值（39个）字节的字符串

raw：大于某个值（39个）字节的字符串

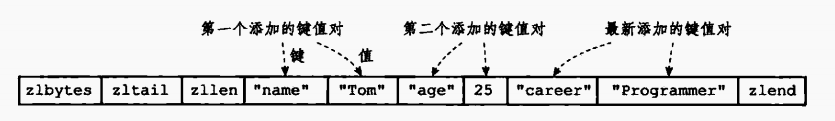

二、哈希（hash）

内部编码：

ziplist：当元素个数小于某个值（hash-max-ziplist-entries 默认512），同时每个元素占用内存都小于某个值（hash-max-ziplist-value 默认64字节）redis使用ziplist节省内存

hashtable：不满足ziplist的条件就用hashtable

三、列表（list）

内部编码：

ziplist：当元素个数小于某个值（list-max-ziplist-entries 默认512），同时每个元素占用内存都小于某个值（list-max-ziplist-value 默认64字节）redis使用ziplist节省内存

linkedlist：不满足ziplist的条件就用hashtable

四、集合（set）

内部编码：

intset：当集合中的元素都是整数且元素个数小于某个值（set-max-intset-entries 默认512）时 ，使用intset节省内存

hashtable：不满足intset的条件就用hashtable

五、有序集合（zset）

内部编码：

ziplist：当元素个数小于某个值（zset-max-ziplist-entries 默认128），同时每个元素占用内存都小于某个值（zset-max-ziplist-value 默认64字节）redis使用ziplist节省内存

skiplist：不满足ziplist的条件就用skiplist
