LIVE555研究之五：RTPServer（二）

接上文，main函数的几行代码创建了RTSPServer类的子类DynamicRTSPServer对象。RTPServer类是server类的基类。DynamicRTSPServer代表详细的server子类。我们今天介绍的server程序就是基于该类实现的。

在创建DynamicRTSPServer时传入了值为554的port号。这是由于RTSP默认port号为554,与http默认使用80port是一样的。

DynamicRTSPServer

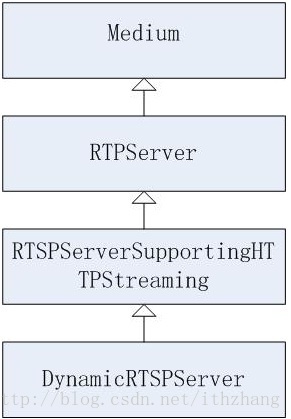

继承关系：

Medium是非常多类的基类。内部定义了指向环境类的引用和一个char类型媒体名称。并定义了依照媒体名称，查找相应媒体的成员函数lookupByName。

由于MediaSink、MediaSouce、MediaSession、RTSPClient、RTPServer均继承自该类。因此在Medium中定义了非常多推断该类是哪个媒体类型的函数：

  virtual Boolean isSource() const;

  virtual Boolean isSink() const;

  virtual Boolean isRTCPInstance() const;

  virtual Boolean isRTSPClient() const;

  virtual Boolean isRTSPServer() const;

  virtual Boolean isMediaSession() const;

  virtual Boolean isServerMediaSession() const;

  virtual Boolean isDarwinInjector() const;

Medium中的实现均是返回false。在相应的子类中均会重定义相应函数。并返回true。

TaskToken fNextTask用来保存延迟任务的ID。

保存的任务ID用于被又一次调度。或者在该媒体对象被销毁时从延迟队列中取消调度。

RTPServer类是server类的基类。代表了server对象。在整个server执行期间，该对象一直存在。

定义了下面成员变量：

  HashTable* fServerMediaSessions;

  HashTable* fClientConnections;

  HashTable* fClientConnectionsForHTTPTunneling;

  HashTable* fClientSessions;

  HashTable* fPendingRegisterRequests;

从其成员变量能够看到RTPServer中维护了ServerMediaSession对象、ClientConnection、ClientSession对象的HashTable。

ServerMediaSessionSession相应server端一个媒体文件。当client请求多个媒体文件时，RTPServer内会维护相应的多个ServerMediaSession对象。ServerMediaSession对象通过媒体文件名称进行标识，如client请求a.264文件。则server就会在保存ServerMediaSession的HashTable中搜索相应文件名称为a.264的ServerMediaSession。如未找到，则说明还未为该媒体文件创建相应的ServerMediaSession。并创建一个新的ServerMediaSession与媒体文件名称关联后加入到HashTable。

lookupServerMediaSession用于在map中搜索相应媒体文件名称相应的ServerMediaSession。

void addServerMediaSession(ServerMediaSession* serverMediaSession);

  virtual ServerMediaSession* lookupServerMediaSession(char const* streamName);

  void removeServerMediaSession(ServerMediaSession* serverMediaSession);

  void removeServerMediaSession(char const* streamName);

以上三个成员函数分别用来加入、查询和删除相应ServerMediaSession项。

removeServerMediaSession被调用后。在RTPServer中维护的fServerMediaSession的HashTable中。该ServerMediaSession会被删除。可是相应的ServerMediaSession对象并不一定会被释放。

由于此时其它client还有可能在使用该媒体文件。仅仅有当其它client都释放了对该媒体文件的引用后，该对象才会被释放。

closeAllClientSessionsForServerMediaSession用于删除全部client对某一个媒体文件的引用。

deleteServerMediaSession在从fServerMediaSession中删除相应项目时同一时候也会删除全部client的引用，此后该对象的引用计数为0能够被安全释放。

在removeServerMediaSession时会检查引用计数，仅仅有当引用计数为0时该对象才会被释放。

if (serverMediaSession->referenceCount() == 0) //仅仅有当引入计数为0时才会被释放
{
    Medium::close(serverMediaSession);
}
else
{
  serverMediaSession->deleteWhenUnreferenced() = True;
}

ClientConnection对象

ClientConnection对象定义在RTPServer内部，为其内部类。

主要用于和client的通信。当有新的client连接到server时，会新建ClientConnection对象。其内部定义了发送、接收socket以及发送和接收缓冲区，并对client的命令进行处理和回应。

void handleRequestBytes(int newBytesRead);

用于处理client命令，在对RTSP命令进行分析后。提取出各种信息。然后进行分流处理。

对于OPTIONS、DESCRIBE、命令不支持、命令有误等其它错误命令的响应会直接在ClientConnection中进行处理。

而对于SETUP、PLAY、PAUSE、TERARDOWN等命令会传递到ClientSession中进行处理。

下面为分流代码：

 else if (strcmp(cmdName, "TEARDOWN") == 0
               || strcmp(cmdName, "PLAY") == 0
               || strcmp(cmdName, "PAUSE") == 0
               || strcmp(cmdName, "GET_PARAMETER") == 0
               || strcmp(cmdName, "SET_PARAMETER") == 0)
         {
              if (clientSession != NULL) {

                clientSession->handleCmd_withinSession(this, cmdName, urlPreSuffix, urlSuffix, (char const*)fRequestBuffer);

              } else
              {
                handleCmd_sessionNotFound();
              }

ClientSession对象会在client请求SETUP命令时在ClientConnection中创建。并分配一个ClientSessionID。

对于SETUP之前和对一些出错处理命令会在ClientConnection中进行响应。

ClientConnection维护了RTPServer的指针，能够在新建ClientSession对象后将其增加到RTPServer维护的fClientSessions中。

ClientSession中定义的成员：

RTSPServer& fOurServer;

 u_int32_t fOurSessionId;

ServerMediaSession* fOurServerMediaSession;

ClientSession也维护了对RTPServer的引用。同一时候也保存了指向ServerMediaSession的指针。在对SETUP的响应中。有这样一句话：

  if (fOurServerMediaSession == NULL)
{
       // We're accessing the "ServerMediaSession" for the first time.
       fOurServerMediaSession = sms;
       fOurServerMediaSession->incrementReferenceCount();
 }
else if (sms != fOurServerMediaSession)
{
       // The client asked for a stream that's different from the one originally requested for this stream id.  Bad request:
       ourClientConnection->handleCmd_bad();
       break;
}

由此我们知道依照眼下的实现。每一个clientSession仅仅能相应一个ServerMediaSession。即每一个client仅仅能请求一个媒体文件，不能同一时候请求两个媒体文件。假设须要同一时候支持多个媒体文件，就须要在ClientSession中维护一个ServerMediaSession集合。

ClientSession的noteLiveness用于client保活。

其内部实现例如以下：
void RTSPServer::RTSPClientSession::noteLiveness()

{
   if (fOurServer.fReclamationTestSeconds > 0)
    {
     envir().taskScheduler()
       .rescheduleDelayedTask(fLivenessCheckTask,
                          fOurServer.fReclamationTestSeconds*1000000,
                          (TaskFunc*)livenessTimeoutTask, this);
    }
}

上述代码向调度器请求又一次调度一个延迟任务，在fReclamationTestSeconds后会调用livenessTimeoutTask。

事实上现非常easy只删除自身。

void RTSPServer::RTSPClientSession
   ::livenessTimeoutTask(RTSPClientSession* clientSession)
{
   delete clientSession;
}

当server收到相应client的RR包时会调用noteLiveness，又一次计时。

fReclamationTestSeconds在RTPServer构造时传入，默觉得65s。表示如65s内未收到clientRTCP包即觉得client已断开。

假设在fReclamationTestSeconds的时间内再次调用noteLiveness，则该延迟任务会被设置成新的时间。原来的调度不再起作用。

  struct streamState
  {

     ServerMediaSubsession* subsession;
      void* streamToken;
  } * fStreamStates;

fStreamStates指向一个动态分配的数组。fNumStreamStates表示该数组包括的元素个数。

ServerMediaSession代表一个track（媒体流）。streamToken是void*类型的指针，但它指向StreamState类的对象。StreamState对象代表一个真正流动起来的数据流。这个流从XXXXFileSouce流向RTPSink。

能够看到一个ServerMediaSubSession相应一个StreamState。

但ServerMediaSubSession相应一个静态的流。能够被多个client重用。

如：多个client可能会请求同一个媒体文件里的track。StreamState代表一个动态的流。

ServerMediaSession

ServerMediaSession代表server端一个媒体文件。

其成员例如以下：

ServerMediaSubsession* fSubsessionsHead;

  ServerMediaSubsession* fSubsessionsTail;

  unsigned fSubsessionCounter;
  char* fStreamName;
  char* fInfoSDPString;
  char* fDescriptionSDPString;
  char* fMiscSDPLines;
  struct timeval fCreationTime;
  unsigned fReferenceCount;
  Boolean fDeleteWhenUnreferenced;

能够看到其主要成员为fSubsessionsHead、fSubsessionsTail。代表该媒体文件里的多个媒体流track。

fStreamName为该媒体文件名称。

fDescritionSDPString代表SDP字符串。用于在client发送DESCRIBE命令时返回给client。

fReferenceCount为引用计数。

当将fDeleteWhenUnreferenced设置为true。且引用计数为0时。ServerMediaSession会被释放。

该值在构造函数中默认赋值为false。即全部ServerMediaSession即使不存在被client引用时，也不会被释放。对于长时间执行的server程序将会出现内存消耗耗尽的情况。

解决方式就是在构造时将fDeleteWhenUnreferenced的默认值赋值为true。

其它成员函数是用来操纵MediaSubSession。

MediaSubSession

假设一个媒体文件里既包括音频流又包括视频流。我们称这个媒体文件里包括两个track。每一个track相应一个ServerMediaSubsession。

ServerMediaSession* fParentSession;
 netAddressBits fServerAddressForSDP;
 portNumBits fPortNumForSDP;
private:
  ServerMediaSubsession* fNext;
  unsigned fTrackNumber; // within an enclosing ServerMediaSession
  char const* fTrackId;

fParentSession指向该MediaSubSession所属的ServerMediaSession。

fNext指向下一个同属于一个ServerMediaSession的ServerMediaSubsession。假设只包括一个媒体流。则fNext指针为NULL。

fTrackNumber为track号。

在client发送DESCRIBE命令时，server端会为每一个媒体流分配一个TrackID。

fTrackId 为字符串指针，该字符串由”track”和fTrackNumber拼接而成。如track1、track2。

ServerMediaSubsession中只定义了空的接口，详细实现均放在其子类。

OnDemandServerMediaSubsession

HashTable* fDestinationsHashTable; 存储sessionID和Destinations的映射。

Destinations为目的地址。

每一个ClientSession在HashTable中都有与自己相应的项。

Destinations能够维护一对RTP和RTCP的port和地址信息。

StreamState

前面说过StreamState代表一个真正流动的流。如今让我们看下StreamState的到底实现了什么功能。

  OnDemandServerMediaSubsession& fMaster;
  Boolean fAreCurrentlyPlaying;
  unsigned fReferenceCount;
  Port fServerRTPPort, fServerRTCPPort;
  RTPSink* fRTPSink;
  BasicUDPSink* fUDPSink;
  float fStreamDuration;
  unsigned fTotalBW;
  RTCPInstance* fRTCPInstance;
  FramedSource* fMediaSource;
  float fStartNPT;
  Groupsock* fRTPgs;
  Groupsock* fRTCPgs;

fMaster为对OnDemandServerMediaSubsession或其子类的引用。

fReferenceCount为引用计数。

fServerRTPPort为RTPport

fServerRTCPPort为RTCPport

fRTPSink抽象Sink类。

fMediaSource为Souce基类。

能够看到StreamState既维护了Sink。又维护了Souce。事实上在StreamState

GroupSock主要用于处理组播。但也能够处理单播。

Groupsock* fRTPgs和 Groupsock* fRTCPgs为RTP和RTCP的地址。用于向RTP和RTCPport发送数据。

RTCPInstance

RTCPInsance是对RTCP通信的封装。

RTCP的功能是统计包的收发，为流量统计提供根据。因为其封装的比較完整。因此RTCPInstance与其它类间的关系不是那么紧密。

RTCPInstance靠RTPInterface提供支持。所以它既支持RTP over UDP，又支持RTP over TCP。

  void setByeHandler(TaskFunc* handlerTask, void* clientData,
            Boolean handleActiveParticipantsOnly = True);
  void setSRHandler(TaskFunc* handlerTask, void* clientData);
  void setRRHandler(TaskFunc* handlerTask, void* clientData);
  void setSpecificRRHandler(netAddressBits fromAddress, Port fromPort,
               TaskFunc* handlerTask, void* clientData);

以上四个成员函数均是用来设置回调函数。在满足一定条件时该回调被调用。

setByeHandler用于设置在client结束与server的RTCP通信时的回调。

setSRHandler用于设置在收到client的SR包时的回调。在收到SR包时该回调被调用。

setRRHandler用于设置在收到client的RR包时的回调。在收到RR包时该回调被调用。

setSpecificRRHandler该成员函数与SetRRHandler的差别在于。它能够设置针对某一client的RR包的回调。

RTPClientSession就是调用此回调。为指定client注冊noteClientLiveness。用于检測client保活。如在一定时间内收不到RR包时即觉得client已经断开了连接。

此时将会删除相应的clientSession对象。这里提供了一种监视client执行状态的好方法。

每一个MediaSubSession相应一个StreamState对象。它们被保存在在ServerMediaClient中被StreamState数组中。

在收到client的PLAYM命令后。ServerMediaClient的响应函数内会为每一个StreamState调用play：

// Now, start streaming:

  for (i = 0; i < fNumStreamStates; ++i)

 {
    if (subsession == NULL /* means: aggregated operation */
       || subsession == fStreamStates[i].subsession)
     {
      unsigned short rtpSeqNum = 0;
      unsigned rtpTimestamp = 0;
      if (fStreamStates[i].subsession == NULL) continue;
      fStreamStates[i].subsession->startStream(fOurSessionId,
                         fStreamStates[i].streamToken,
                         (TaskFunc*)noteClientLiveness, this,
                         rtpSeqNum, rtpTimestamp,

      //略去部分代码

     }
 }

RTSPClientSession的handleCmd_SETUP中会依据ServerMediaSubSession的个数创建streamStates数组。

if (fStreamStates == NULL)
{
      // 计算ServerMediaSubSession个数
       ServerMediaSubsessionIterator iter(*fOurServerMediaSession);
      for (fNumStreamStates = 0; iter.next() != NULL; ++fNumStreamStates) {}
      fStreamStates = new struct streamState[fNumStreamStates];
      iter.reset();
      ServerMediaSubsession* subsession;
      //将ServerMediaSubSession与streamStates通过fStreamStates数组进行关联
       for (unsigned i = 0; i < fNumStreamStates; ++i)
     {
        subsession = iter.next();
        fStreamStates[i].subsession = subsession;
        fStreamStates[i].streamToken = NULL;
     }
}

上述代码中与ServerMediaSubSession 关联的streamToken被赋值为NULL。

并会在后面的getStreamParameters中被赋值，最后一个參数为指针的引用。用于在getStreamParameters中改动该指针。

subsession->getStreamParameters(fOurSessionId, ourClientConnection->fClientAddr.sin_addr.s_addr,
                  clientRTPPort, clientRTCPPort,
                  tcpSocketNum, rtpChannelId, rtcpChannelId,
                  destinationAddress, destinationTTL, fIsMulticast,
                  serverRTPPort, serverRTCPPort,
                  fStreamStates[streamNum].streamToken);

getStreamParameters在OnDemandServerMediaSubsession又一次定义，能够看到创建StreamStates对象的代码：

// Set up the state of the stream.  The stream will get started later:
    streamToken = fLastStreamToken
      = new StreamState(*this, serverRTPPort, serverRTCPPort, rtpSink, udpSink,
           streamBitrate, mediaSource,
           rtpGroupsock, rtcpGroupsock);

能够看到StreamStates关联了Sink和Souce。

之所以要在OnDemandServerMediaSubsession又一次定义的getStreamParameters中分配StreamStates对象，是由于它定义了新的创建详细MediaSouce和MediaSink的虚函数。

virtual FramedSource* createNewStreamSource(unsigned clientSessionId,
                       unsigned& estBitrate) = 0;
     // "estBitrate" is the stream's estimated bitrate, in kbps
   virtual RTPSink* createNewRTPSink(Groupsock* rtpGroupsock,
                  unsigned char rtpPayloadTypeIfDynamic,
                  FramedSource* inputSource) = 0;

StreamStates关联的MediaSouce和MediaSink均是详细的子类。

若媒体文件为H264码流，则相应的Souce为H264VideoStreamFramer。相应的Sink为H264VideoRTPSink。

在RTSPClientSession的handleCmd_PLAY中为每一个MediaSubSession循环调用startStream。并传入与MediaSubSession关联的StramStates对象指针：

for (i = 0; i < fNumStreamStates; ++i)
{
    if (subsession == NULL /* means: aggregated operation */
      || subsession == fStreamStates[i].subsession)
   {
      unsigned short rtpSeqNum = 0;
      unsigned rtpTimestamp = 0;
      if (fStreamStates[i].subsession == NULL) continue;
      fStreamStates[i].subsession->startStream(fOurSessionId,
                         fStreamStates[i].streamToken,
                        (TaskFunc*)noteClientLiveness, this,
                         rtpSeqNum, rtpTimestamp,
                         RTSPServer::RTSPClientConnection::handleAlternativeRequestByte, ourClientConnection);
     }

}

startStram内部调用了StreamStates的startPlaying:

void OnDemandServerMediaSubsession::startStream(unsigned clientSessionId,
                     void* streamToken,
                     TaskFunc* rtcpRRHandler,
                     void* rtcpRRHandlerClientData,
                     unsigned short& rtpSeqNum,
                     unsigned& rtpTimestamp,
                     ServerRequestAlternativeByteHandler* serverRequestAlternativeByteHandler,
                      void* serverRequestAlternativeByteHandlerClientData) {
  StreamState* streamState = (StreamState*)streamToken;
  Destinations* destinations
    = (Destinations*)(fDestinationsHashTable->Lookup((char const*)clientSessionId));
  if (streamState != NULL)
  {
    streamState->startPlaying(destinations,
                 rtcpRRHandler, rtcpRRHandlerClientData,
                    serverRequestAlternativeByteHandler, serverRequestAlternativeByteHandlerClientData);
    RTPSink* rtpSink = streamState->rtpSink(); // alias
    if (rtpSink != NULL)
    {
      rtpSeqNum = rtpSink->currentSeqNo();

      rtpTimestamp = rtpSink->presetNextTimestamp();
    }
  }
}

streamStates的startPlaying内部则创建了RTCPInstance对象并调用了RTPSink的startPlaying函数：

fRTPSink->startPlaying(*fMediaSource, afterPlayingStreamState, this);

第一个參数即为详细的MediaSouce子类。

StartPlaying之后，Sink会调用Souce的getNextFrame获得一帧数据。

上面介绍的各种类是支撑LIVE555的各种基础设施。对于各种码流都是通用的。

2014.8.28于浙江杭州

posted @ 2017-05-29 16:20 brucemengbm 阅读(431) 评论(0) 编辑收藏举报

会员力量，点亮园子希望

刷新页面返回顶部
