不同信道模型下的路径损耗

一、路径损耗（Path loss）是在发射器和接收器之间由传播环境引入的损耗的量。功率损耗当 RF 波传输在空气中时发生。这个损耗发生是因为空气提供对信号的过滤作用。特定的电磁频率（非常高且非商业化）被完全地阻塞或被空气过滤。

大尺度路径损耗：大尺度平均路径损耗用于测量发射机和接收机之间信号的平均衰落，定义为有效发射功率和平均接收功率之间的差值。几种常用的描述大尺度衰落的模型有自由空间模型、布灵顿模型、EgLi模型、Hata-Okumura模型。

路径损耗的计算公式：

1.



 2.



 其中D表示无线信号自由空间传播距离，km

M表示频率,Mhz 　　　　GSM:900MHz 　　DSC:1800MHz　　WIFI:2.4G 5.8G

二、两种信道模型

信道模型：LOS与NLOS

LOS = Line of Sight

NLOS = Non Line of Sight

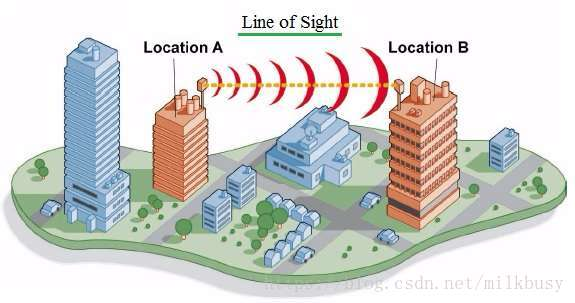

 当两个基站之间或者是手机与基站之间没有遮挡的时候，信道模型为LOS。因为衰减少，所以跟NLOS信道相比。LOS信道模型的信号质量更好，吞吐量越大。

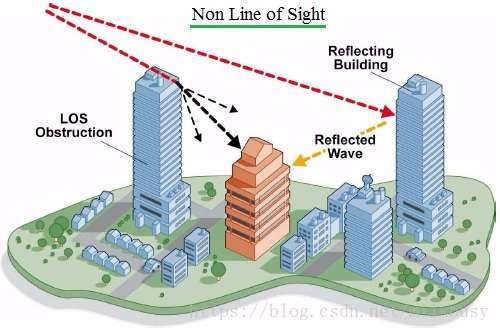

 NLos:当收发端有建筑、植物遮挡的时候，除了衰减，信号还有反射、衍射和穿透损耗。
在NLOS中，多径效应是常见的，会导致ISI、ICI。OFDM和OFDMA技术可以有效防止，因为cyclic prefix。cyclic prefix的长度会比传播延时长，以克服ISI和ICI。
