C语言分析与实现B树

B树

多路平衡搜索树 索引在内存，数据映射磁盘(磁盘页4K的整数倍)， 多路，降低红黑树和二叉树的层高，降低IO访问次数

B树和B+树

• B树节点中即存储数据信息，也会存储索引信息
• B+树节点中即存储数据信息，也会存储索引信息，非叶子节点只有索引信息
• B+ 树期待更少的磁盘IO  - 将索引信息和数据信息进行分层管理
• B+树加载到内存的无效数据更少

etcd

强一致性、高可用性的数据访问服务，用来存储少量重要的数据。刷盘的时候更快，B树和B+树都是映射着磁盘页

• 内存中使用B树
• 磁盘中使用B+树

MySQL

索引 : 索引对应一个B+树，支持的行锁，MySQL拥有缓存

• 聚集索引B+树 ： 主键索引
• 辅助索引:  先通过辅助索引获取聚集索引，然后根据聚集索引获得叶子结点记录的信息

索引覆盖: select查询具体数据时，这个数据恰好在辅助索引时，就可以获得所有数据，不用再到聚集索引

最左匹配规则: 组合索引时，根据从左到右顺序依次匹配。

事务：服务器和数据库可能需要多条语句实现某个逻辑，多个数据库请求。数据库提供一个机制，让多个语句一同执行，当查询的数据表不存在时，对数据表的查询和插入就不再执行

时间轮

处理海量定时任务，多线程下定时器设计，按照执行顺序进行组织0(1),分层的目的减少内存开销。只关注最近60秒要执行的任务

• Linux内核
• kafka
• skynet
• netty

跳表

多层级结构，多层级的有序链表，从上往下跳，随机性的数据结构 0(log2n) (以2为低)

• redis  :  kv   v-> zset 有序集合，score : 有序， member确保唯一
• levelrocksdb,rocksdb(存储引擎)

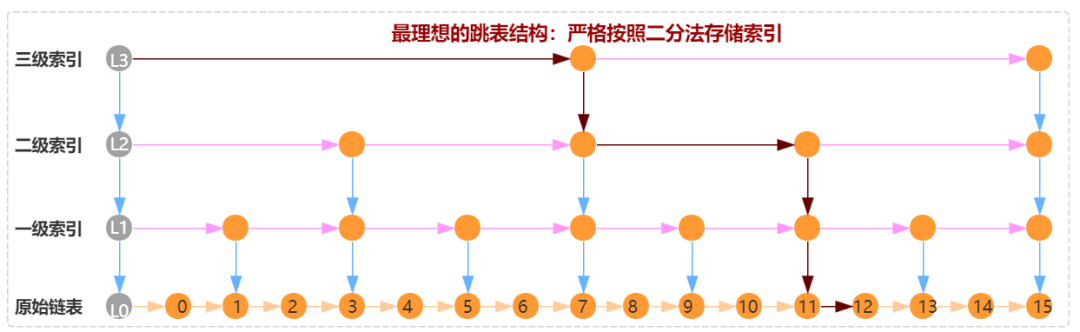

理想跳表

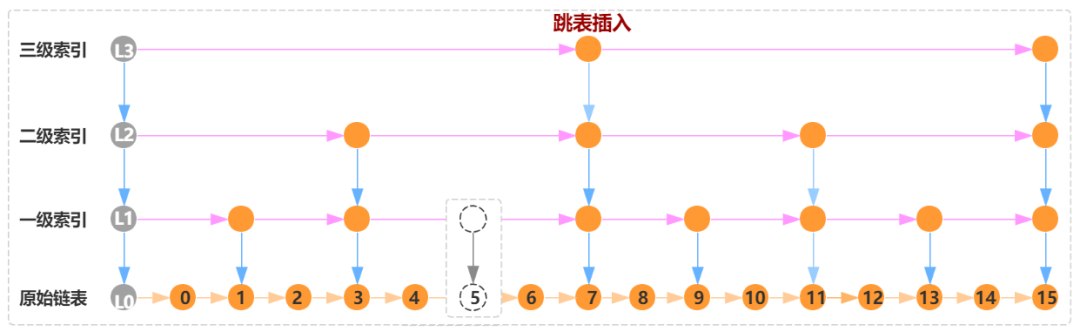

 跳表插入

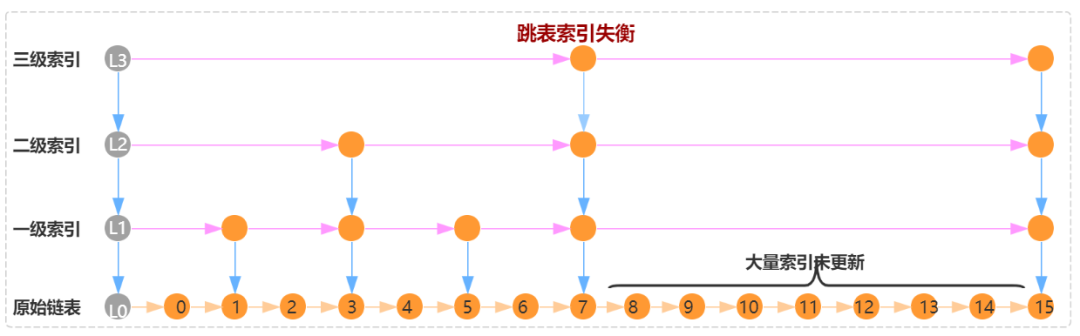

 跳表索引失衡

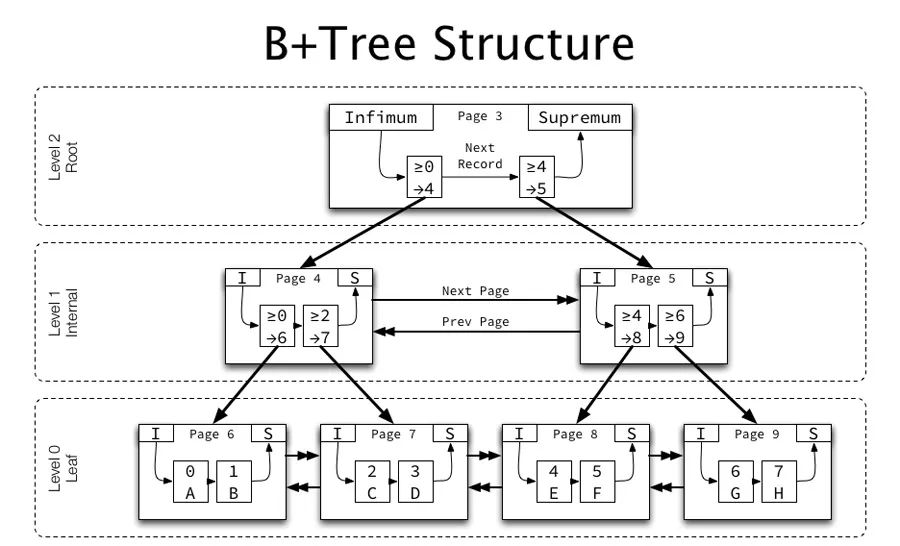

 B+树结构



引入

二叉树层高，对比次数多，找到下一个节点多， 数据存储到磁盘，其读取到内存，读取效率下降。若每个节点都存储在磁盘，每次对比后找下一个节点都是一次磁盘寻址。二叉树就极其耗时。 急需降低层高的数据存储，使用多叉B树，所有的叶子节点在同一层

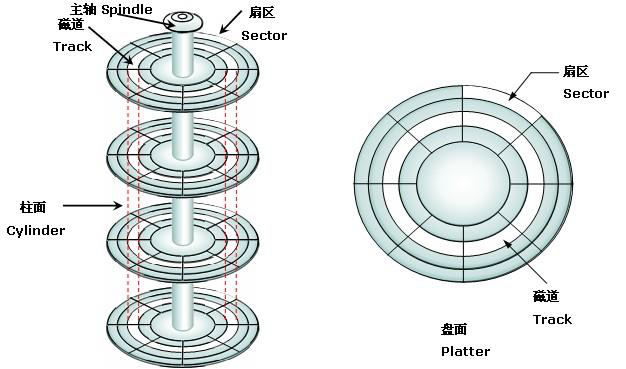

磁盘寻址

性质

• 每个节点最多拥有M颗子树
• 根节点至少拥有两颗子树
• 除根节点以外，其余每个分支节点至少拥有M/2颗子树
• 所有的叶节点都在同一层上
• 有K颗子树的分支结点则存在k-1个关键字，关键字按照递增顺序进行排序
• 关键字数量满足ceil(M/2)-1 <=n <=M-1   ceil向上取整（删除时注意)

B树B+树区别

• B树:所有节点存储数据(部分数据在内存，部分节点在磁盘)
• B+树: 叶子节点存储数据，内节点索引引用存储内存(B+树索引在内存数量 > B树)提高索引效率，常用与索引磁盘数据大量数据(MySql ，MongoDB等)

添加

• 设置B树的M为6，最多为6个子树
• 添加数据为A-Z依次加入
• 根节点分裂:当添加的节点F时，节点数超过6，将进行节点分裂，以原有节点中心C为中心节点分为左右结点进行分裂（先分裂再添加)



节点添加

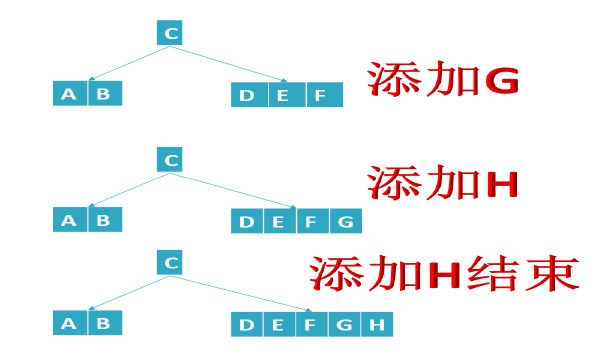

• 叶节点分裂:继续添加数据：



节点添加

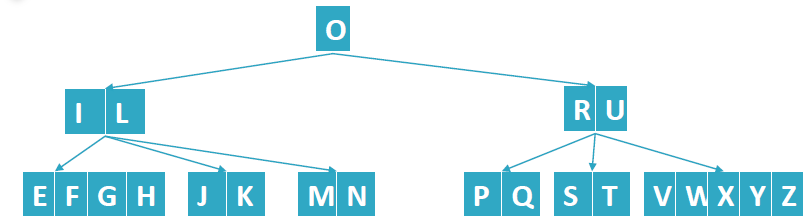

• 当加到L时原有达到分裂条件，先分裂，让中心节点I上移

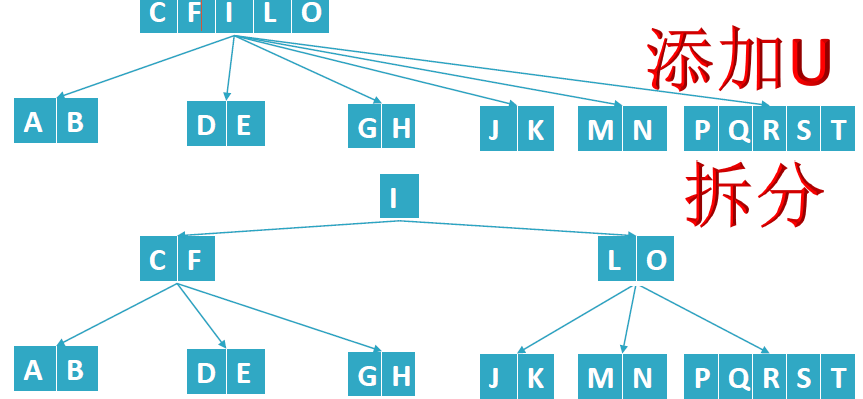

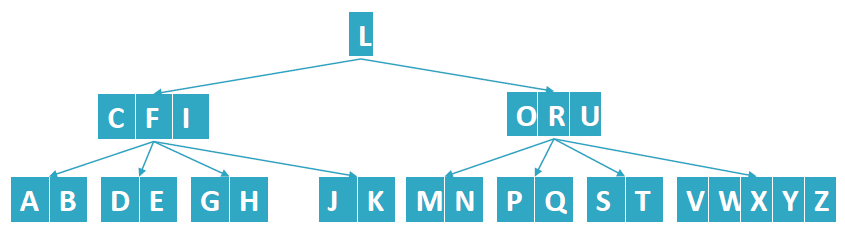

根节点拆分

• 在往后的添加过程中，若节点也满了，将如第一部分对节点进行分裂 ,先分裂后添加

image-20230629091213538

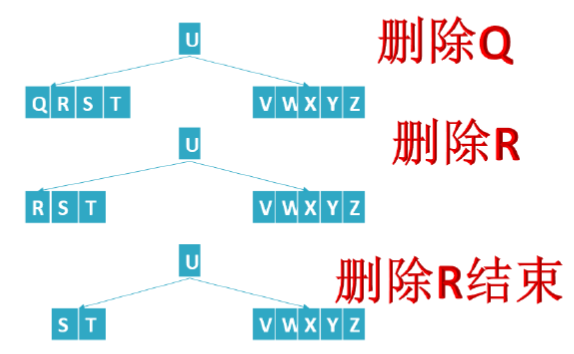

删除

删除条件：

• idx子树，ceil(m/2) -1
• {childs[idx].keys} {keys[idx]} {childs[idx+1].keys}
• 从idx -1 大于ceil(m/2) -1
• 从idx +1大于ceil(m/2) -1
• 借位
• 合并

• 节点归并





• 若关键字在叶子节点中，直接删除即可





• 若删除节点后不满足性质 关键字数量满足ceil(M/2)-1 <=n <=M-1 先合并或借位再删除

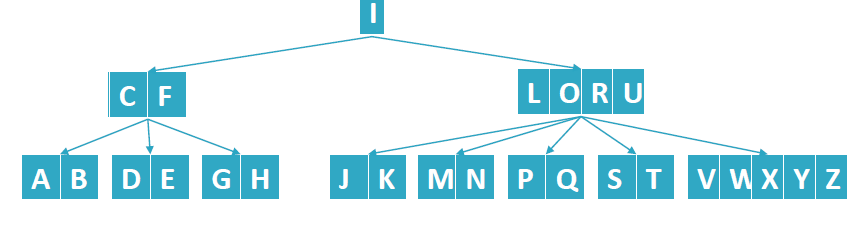

• 要删除节点A，其父节点 ，若其树=M/2-1 需要借位.避免后面节点资源不足 (因为删除A之后需要合并，会导致资源不足)。将I节点借过去之后，其I节点的有节点最小将随着I节点的变化变为左边的最大。并将右边的L替代为根节点，（也是为了下面合并之后其父节点仅剩F自己的提前安排）如下:



  删除A之后，不满足性质，则进行合并，将其父与相邻相邻节点进行合并。 先合并再删除

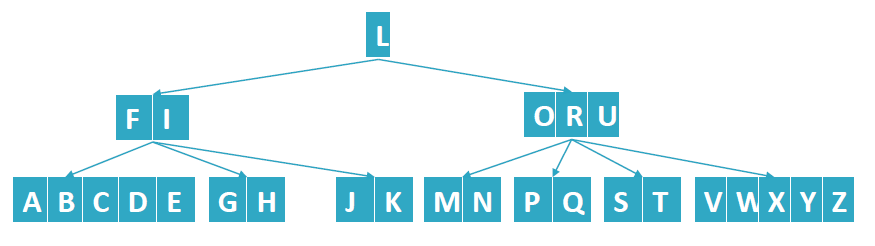

• 删除节点A

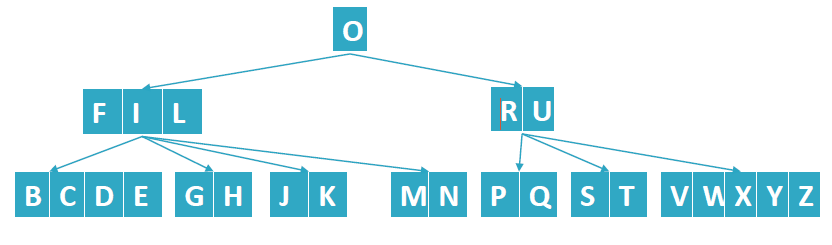

• 删除节点B，

• 其父节点和删除的节点都满足条件
• 直接删除

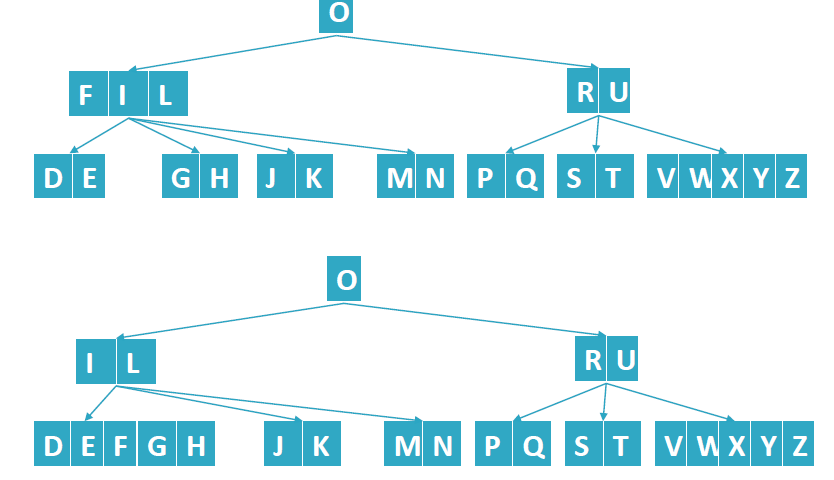

• 删除节点D

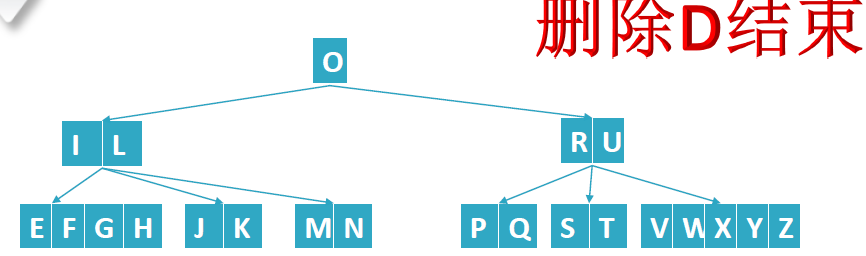

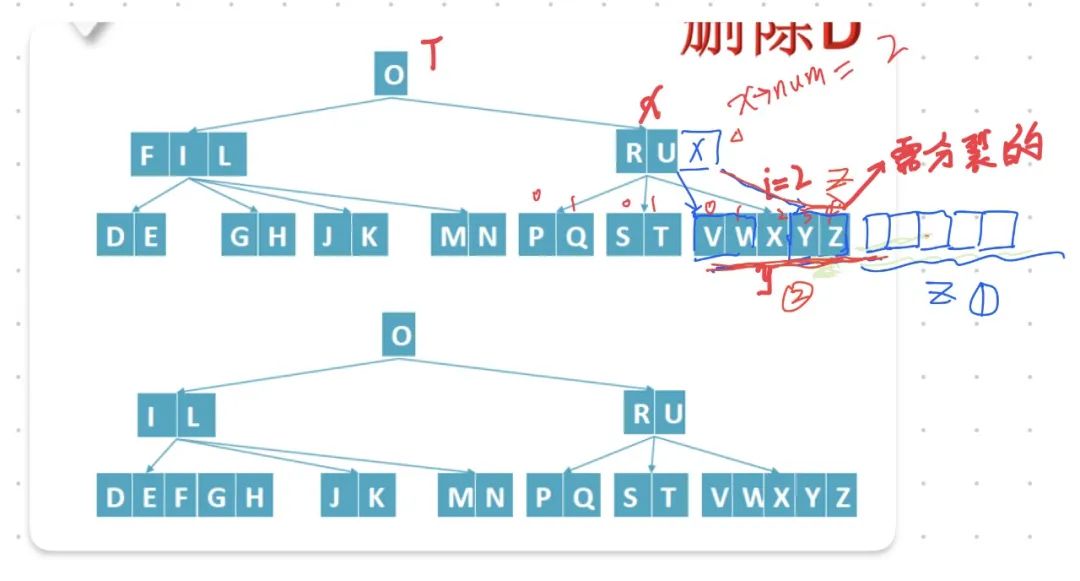

  删除D节点
• 删除D之后，其节点不满足最后一条性质ceil(M/2)-1 <=n <=M-1,其父节点符合条件，不用借位，直接合并





• 删除D节点

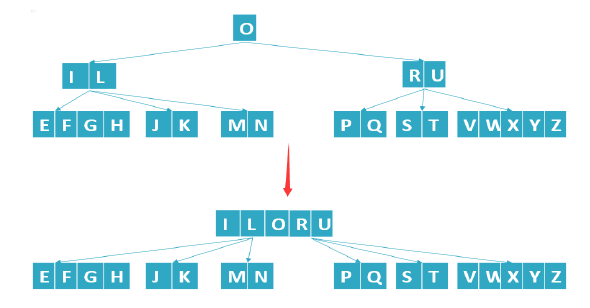

• 删除E节点，其父节点满足树=M/2-1，需要先进行借位，在进行合并删除，由于右边也等于M/2-1，无法进行借位，则进行对父节点进行合并









  合并删除节点E
• 直接删除E节点
• 合并

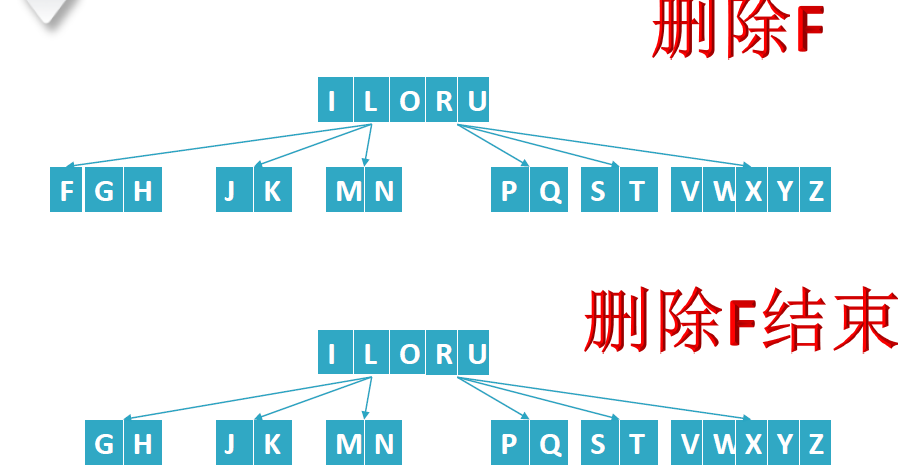

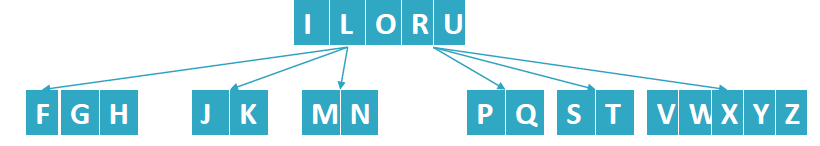

• 删除F节点，删除后满足所有添加，直接删除即可

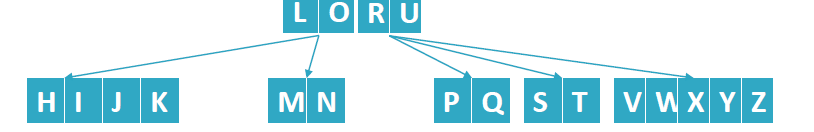

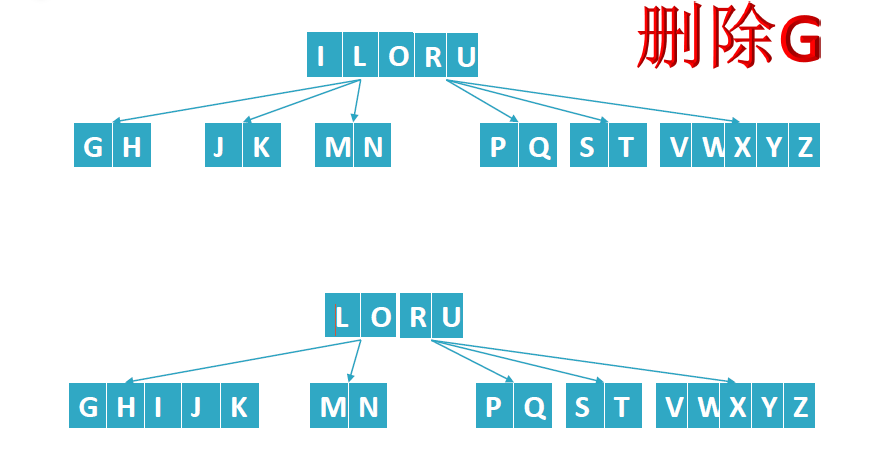

• 删除G之后，其所在节点不满足条件，则合并节点，在删除





  删除节点G





  删除节点G之后
• 删除
• 合并节点

插入

• 找到对应的节点
• 对节点的key对比，找到合适的位置
• 插入的数是插在叶子节点上面

代码实现

// 根节点分裂

//    1 - 3 特殊情况

//    其它一分为2

//    根节点不同

// 分裂：添加

// 合并与错位: 删除

//  合并

B树定义

//1, 定义B/B-树
//#define SUM_M 3
typedefint KEY_VALUE;
//2, B树结构体
typedefstruct _btree_node
{
    // int keys[2*SUM_M -1];   // 5
    // struct _btree_node *childrens[2*SUM_M]; //6
    KEY_VALUE *keys;   // 5
    struct _btree_node **childrens;//6
    int num;  //存储多少数据
    int leaf; //是否为叶子节点 0为内节点
}btree_node;

// 定义根节点
typedefstruct _btree
{
    struct _btree_node *root;
    int t;  //定义支持节点个数
} btree;

创建节点

// 创建节点,叶节点
btree_node *btree_create_node(int t,int leaf)
{
    btree_node* node = (btree_node*)calloc(1,sizeof(btree_node));  //自带初始化为0  calloc
    if(node == NULL)
    {
        assert(0);
        returnNULL; //出错是内存不够用，
    }
    node->leaf = leaf;
    node->keys = (KEY_VALUE*)calloc(1,(2*t -1)*sizeof(KEY_VALUE));
    node->childrens = (btree_node**)calloc(1,(2*t)*sizeof(btree_node*));
    node->num = 0;
    return node;
}
void btree_create(btree *T, int t) {
	T->t = t;

	btree_node *x = btree_create_node(t,1);
	T->root = x;
}

销毁节点

// 销毁节点
void btree_destory_node(btree_node* node)
{
    assert(node);
    free(node->childrens);
    free(node->keys);
    free(node);
}

节点分裂



结点分裂

// 分裂
// 参数 T代表这棵树 x为需要分裂的父节点 i为x的节点的第几个子树(从0开始)
void btree_split_child(btree *T,btree_node *x,int idx)
{
    int t = T->t;
    // 把需要斐裂的节点全部赋值给了Z
    btree_node *y = x->childrens[idx];  //根据条件找到需要分裂的节点
    btree_node *z = btree_create_node(t,y->leaf);
    // Z放前面
    z->num = t -1;  // 复制两个
    //1 把y的节点右边复制给z节点（把y和z copy到z）
    int j;
    for(j = 0;j< t-1;j++)
    {
        z->keys[j] = y->keys[t+j];
    }
    // 如果是内节点，把y的的y和z子节点叶复制过去
    if(y->leaf == 0)
    {
        for(j = 0;j<t;j++)
        {
            z->childrens[j] = y->childrens[t +j];
        }
    }
    y->num = t -1; // 修改为2

    //2，将X的节点向后移动，
    // 当x放上去,若x后面还有数据
    for(j = x->num;j >= idx+1;j--)
    {
        x->childrens[j+1] = x->childrens[j]; //向后移动

    }
    //3 x在定义的节点子孩子
    x->childrens[idx+1] = z;
    //4 将x节点里面的key值进行交换进行往后移
    for(j = x->num-1;j>=idx;j--)
    {
        x->keys[j+1] = x->keys[j];
    }

    // 5，x 中间节点向上
    x->keys[idx] = y->keys[t-1];
    // x的节点+1
    x->num += 1;
}

插入未满节点

//插入进去一个未满的节点  x为要插入节点
void btree_insert_notfull(btree* T,btree_node *x,KEY_VALUE key)
{
    int i = x->num -1;
    //如果不是叶子节点就往下递归，如果是叶子节点，再插入
    if(x->leaf == 1)
    {
        // 插入
        // 当i大于等于0并且x对应的key值比k大时，向前移动i--
        // x的值后移，为存储key留下空间
        while (i>=0 && x->keys[i] > key)
        {
            /* code */
            x->keys[i+1] = x->keys[i];
            i--;
        }
        //找到插入的位置(while循环的再次i--，需要加1)
        x->keys[i+1] = key;
        x->num +=1;
    }
    else
    {
        // 继续递归
        // 找到对应key值应该再那个子树上面
        while(i>=0 && x->keys[i] > key)
        {
            i--;
        }
        // 如果子树是满的
        if(x->childrens[i+1]->num == 2*(T->t)-1)
        {
            //进行分裂
            btree_split_child(T,x,i+1);
            //如果key大于keys后的节点，++
            if(key>x->keys[i+1])
            {
                i++;
            }

        }
        // 进行向下递归
        btree_insert_notfull(T,x->childrens[i+1],key);

    }

}

插入节点

// 根节点如何分裂，一分为三

void btree_insert(btree* T,int key)
{
    btree_node *r = T->root;
    if(r->num == 2*SUM_M-1) //
    {
        // 创建新节点
        btree_node* node = btree_create_node(0); //0为非叶子节点
        T->root = node;  // 将根节点指向此
        node->childrens[0] = r;  // 根节点的子节点为r
        btree_split_child(T,node,0); //分裂完成之后
        // 再进行插入

        int i = 0;
        // 判断node的值找到key对应的node子节点位置
		if (node->keys[0] < key)
        {
            i++;
        }
        // 插入非满节点
		btree_insert_nonfull(T, node->childrens[i], key);

    }
    else
    {
        btree_insert_nonfull(T, r, key);
    }
}

节点合并

// 合并
// x为当前的节点（即需要删除节点的父节点)，idx要删除的节点位置
void btree_merge(btree *T,btree_node *x,int idx)
{
    btree_node *left = x->childrens[idx]; // 左
    btree_node *right = x->childrens[idx+1]; // 右


    left->keys[T->t-1] = x->keys[idx]; //将x的C拷贝到子节点
     //开始循环
    int i = 0;
     // 将x的右边的值复制到左边
    for(i=0;i<T->t-1;i++)
    {
        left->keys[T->t+i] = right->keys[i];
    }
    // 判断是不是叶子节点
    // 将右边的子树也全部拷贝到左边
    if(!left->leaf)
    {
        for(i=0;i<T->t;i++)
        {
            left->childrens[T->t+i]= right->childrens[i];
        }
    }
    left->num +=T->t;
    btree_destory_node(right);// 右边节点已经全部赋值到左边，右边的清楚释放
    // 删除的父节点少了一个节点需要，后面的节点需要前移
    // 从1开始
    for(i=idx+1;i<x->num;i++)
    {
        x->keys[i-1]=x->keys[i];
        x->childrens[i] = x->childrens[i+1];
    }
    x->childrens[i+1] = NULL;
	x->num -= 1;
    // 若为根
	if (x->num == 0) {
		T->root = left;
		btree_destory_node(x);
	}
}

节点输出

// B树输出
// T B树，node为输出的节点,根节点T.root, layer层
void btree_print(btree *T, btree_node *node, int layer)
{

	btree_node* p = node;
	int i;
    // 如果p不为空
	if(p)
    {
		printf("\nlayer = %d keynum = %d is_leaf = %d\n", layer, p->num, p->leaf);
		// 对node的节点全部输出
        for(i = 0; i < node->num; i++)
			printf("%c ", p->keys[i]);
		printf("\n");
#if 0
		printf("%p\n", p);
		for(i = 0; i <= 2 * T->t; i++)
			printf("%p ", p->childrens[i]);
		printf("\n");
#endif
        // 层数 ++
		layer++;
        // 子节点进行遍历递归循环
		for(i = 0; i <= p->num; i++)
			if(p->childrens[i])
				btree_print(T, p->childrens[i], layer);
	}
	elseprintf("the tree is empty\n");
}

节点删除



结点删除

// B树删除

// 1，递归找到对应的子树
// 2,  * `idx`子树，`ceil(m/2) -1`
/*   * `借位`
        * 从`idx -1` 大于`ceil(m/2) -1`
        * 从`idx +1`大于`ceil(m/2) -1`
    * 合并
        * `{childs[idx].keys} {keys[idx]} {childs[idx+1].keys}`
*/
// node要删除的节点，key要删除的关键字
void btree_delete_key(btree* T,btree_node *node,KEY_VALUE key)
{
    // 如果输出的节点为空
    if(node == NULL)
    {
        return ;
    }
    // 找节点
    int idx = 0 ,i;
    while(idx < node->num && key > node->keys[idx])
    {
        idx ++;
    }
    // 找到节点
    if(idx <node->num && key == node->keys[idx])
    {
        //1， 如果节点是叶节点
        if(node->leaf)
        {
            //直接删除
            // 将删除之后的节点前移
            for (i = idx;i < node->num-1;i ++) {
				node->keys[i] = node->keys[i+1];
			}
            // 初始化最后一个删除节点的空间
            node->keys[node->num - 1] = 0;
			node->num--;
            // 如果节点为root释放空间
            if (node->num == 0)
            { //root
				free(node);
				T->root = NULL;
			}
            return ;
        }
        elseif(node->childrens[idx]->num >= T->t)
        {
            // 2(不完善图例)，如果不是叶节点 像前面idx借
            btree_node *left = node->childrens[idx];
			node->keys[idx] = left->keys[left->num - 1];

			btree_delete_key(T, left, left->keys[left->num - 1]);
        }
        elseif(node->childrens[idx+1]->num >= T->t)
        {
            //3， 向后面借
            btree_node *right = node->childrens[idx+1];
			node->keys[idx] = right->keys[0];

			btree_delete_key(T, right, right->keys[0]);
        }
        else
        {
            //2,情况 数量小于3 SUM_M合并 再调用删除
            btree_merge(T, node, idx);
			btree_delete_key(T, node->childrens[idx], key);

        }
    }

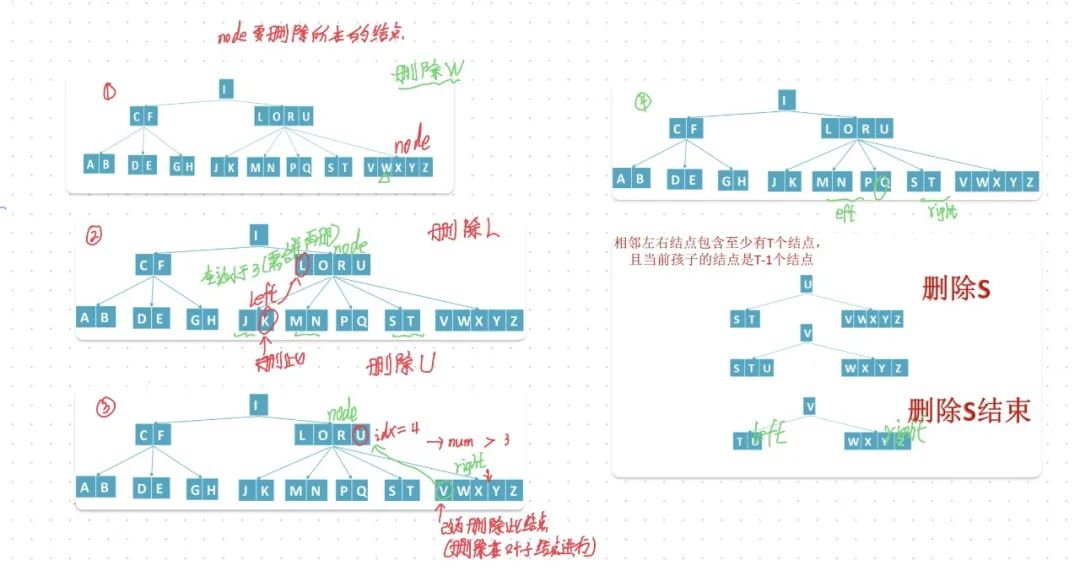

    // 左右借孩子
    else//idx < node-> num 但是 key != node->keys[idx],需要在其孩子中寻找
    {
        // 4,锁定到孩子的节点
        btree_node *child = node->childrens[idx];
        // 如果孩子的结点为空
		if (child == NULL)
        {
			printf("Cannot del key = %d\n", key);
			return ;
		}
        // 如果孩子的数量为2
        if (child->num == T->t - 1) {
            // 定义此节点的左右孩子
			btree_node *left = NULL;
			btree_node *right = NULL;
            // 左孩子
			if (idx - 1 >= 0)
				left = node->childrens[idx-1];
            // 右孩子
			if (idx + 1 <= node->num)
				right = node->childrens[idx+1];
            // 如果左/ 右孩子节点数量 > 3
			if ((left && left->num >= T->t) ||
				(right && right->num >= T->t)) {
                // 记录左右结点的谁的数量大，
				int richR = 0;
				if (right) richR = 1;
                // 1，是右边大，0是右边小
				if (left && right) richR = (right->num > left->num) ? 1 : 0;
                // 如果右节点的数量大于3并且右边数量大 ，从右边借
				if (right && right->num >= T->t && richR)
                {    //borrow from next从右边借
                    //先将node的值复制到child的后面
					child->keys[child->num] = node->keys[idx];
                    // 孩子节点的孩子最后叶等于右边的第一个
					child->childrens[child->num+1] = right->childrens[0];
                    // 孩子的数量++
					child->num ++;
                    // node节点的最后一个为rigth节点的第一个
					node->keys[idx] = right->keys[0];
                    // 右孩子节点(由于第一个keys移动，全部向前移动)
					for (i = 0;i < right->num - 1;i ++)
                    {
						right->keys[i] = right->keys[i+1];
						right->childrens[i] = right->childrens[i+1];
					}
                    // 全部前移之后，右节点的最后一个对其进行销毁
					right->keys[right->num-1] = 0;
					right->childrens[right->num-1] = right->childrens[right->num];
					right->childrens[right->num] = NULL;
                    // 右节点数量-1
					right->num --;

				}
                else// 如果没有右节点或者数量不足3或者右边数量小，考虑左边，从左边借
                { //borrow from prev
                    // 孩子节点全部后移
					for (i = child->num;i > 0;i --) {
						child->keys[i] = child->keys[i-1];
						child->childrens[i+1] = child->childrens[i];
					}
                    //将孩子的第一个指向左边的最后一个
					child->childrens[1] = child->childrens[0];
					child->childrens[0] = left->childrens[left->num];
					child->keys[0] = node->keys[idx-1];
					// 孩子的数量++
					child->num ++;
                    // keys赋值
					node->keys[idx-1] = left->keys[left->num-1];
                    //最左节点最后一个进行初始化为NULL
					left->keys[left->num-1] = 0;
					left->childrens[left->num] = NULL;
					left->num --;
				}

			}
            // 如果其左节点/右节点为2时 进行合并
            elseif ((!left || (left->num == T->t - 1))
				&& (!right || (right->num == T->t - 1)))
            {

				if (left && left->num == T->t - 1)
                {
					btree_merge(T, node, idx-1);
					child = left;
				} elseif (right && right->num == T->t - 1)
                {
					btree_merge(T, node, idx);
				}
			}
		}
        // 将其孩子节点调用删除函数
        btree_delete_key(T, child, key);
    }

}
int btree_delete(btree *T, KEY_VALUE key) {
	if (!T->root) return-1;
	btree_delete_key(T, T->root, key);
	return0;
}

测试函数

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <assert.h>
int main() {
	btree T = {0};
    // 创建节点
	btree_create(&T, 3);
	srand(48); //随机数

	int i = 0;
	char key[26] = "ABCDEFGHIJKLMNOPQRSTUVWXYZ";
    // 将26英文字母插入
	for (i = 0;i < 26;i ++) {
		//key[i] = rand() % 1000;
		printf("%c ", key[i]);
		btree_insert(&T, key[i]);
	}
    //输出
	btree_print(&T, T.root, 0);

	for (i = 0;i < 26;i ++) {
		printf("\n---------------------------------\n");
		btree_delete(&T, key[25-i]);
		//btree_traverse(T.root);
		btree_print(&T, T.root, 0);
	}

}
