Verilog之case语句

verilog设计进阶

时间：2014年5月6日星期二



主要收获：

1.学会使用case语句；

2.学会使用随机函数$random。



$random：

1.函数说明：$random函数调用时返回一个32位的随机数，它是一个带符号的整形数。

2.产生0~59之间的随机数的样例：

reg[23:0]rand;

rand={$random}% 60;

3.产生一个在min, max之间随机数的样例：

reg[23:0]rand;

rand= min+{$random}%(max-min+1);

（摘自昔如烟的博客）



Verilog程序：

modulealu(out, opcode, a, b);

       output[7:0]     out;

       reg[7:0]   out;

       input[2:0]       opcode;

       input[7:0]       a, b;



       always@(opcode or a or b) begin

              case(opcode)

                     `plus:      out = a + b;

                     `minus:   out = a - b;

                     `band:     out = a & b;

                     `bor:       out = a | b;

                     `unegate:out= ~a;

                     default: out = 8'hx;

              endcase

       end

endmodule



測试程序：

`timescale1ns/1ns



modulealutest;

       wire[7:0] out;

       reg [7:0] a, b;

       reg [2:0] opcode;

       parameter times = 5;



       initial begin

              a={$random}%256;

              b={$random}%256;

              opcode=3'd0;

              repeat(times) begin

                     #100;

                     a={$random}%256;

                     b={$random}%256;

                     opcode=opcode+1;

              end

              #100 $stop;

       end



       alu u1(out, opcode, a, b);

endmodule

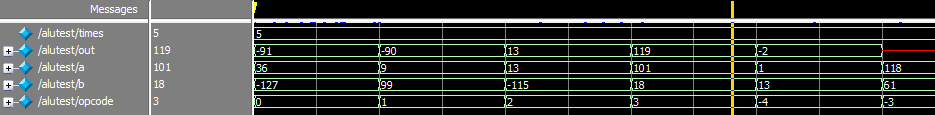

仿真波形：
