3GPP知识更新阅读系列-29 对漫游的网络切片准入控制支持

4.2.11.5 对漫游的网络切片准入控制支持

4.2.11.5.1 VPLMN漫游的网络切片准入控制支持

对于漫游 UE 的 NSAC，HPLMN 中每个映射的 S-NSSAI 允许的 UE 最大数量和/或 HPLMN 中每个映射的 S-NSSAI 的 LBO 模式中允许的 PDU 会话的最大数量被分配给 HPLMN 中每个 S-NSSAI 的 VPLMN。HPLMN 并存储在 VPLMN 中的一个 NSCAF 中，负责 HPLMN 中 S-NSSAI 的 NSAC，受 NSAC 约束。

说明：

描述了一个场景，其中VPLMN为每个来自HPLMN的S-NSSAI分配了一定数量的UEs和/或PDU会话。这个分配存储在VPLMN中的一个NSCAF中，该NSCAF负责根据来自HPLMN的S-NSSAI控制漫游UE对网络切片的访问，这受到NSAC的规则和限制。

• NSAC（网络切片访问控制）：这是一种用于控制漫游用户设备（UEs）访问访问网络（VPLMN）中网络切片的机制。

• UEs（用户设备）：如智能手机或平板电脑等，用户使用这些设备来访问移动网络。

• S-NSSAI（单一网络切片选择辅助信息）：这是用于选择和访问特定网络切片的标识符。网络切片本质上是单一物理网络基础设施内的独立网络，每个切片服务于不同的目的或服务级别。

• HPLMN（归属公共陆地移动网络）：漫游UE的归属网络，即用户的订阅所在地。

• VPLMN（访问公共陆地移动网络）：UE漫游到的网络。

• LBO模式：指漫游UE能够直接从VPLMN访问互联网，而无需将数据回传到其归属网络（HPLMN）。

• PDU会话：UE与网络之间建立的用于传输数据包的会话。

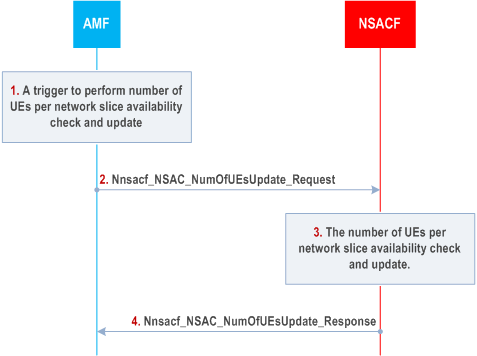

Number of UEs per network slice availability check and update procedure

第1步，在用户设备（UE）注册流程中，根据4.2.2.2.2条款（包括在CM-CONNECTED或CM-IDLE状态下跨AMF移动中的初始注册或移动性注册更新类型）：

• 如果EAC模式激活，则在第21步的注册接受之前；

• 如果EAC模式未激活，则在注册接受消息之后；在用户设备（UE）注销流程中，根据4.2.2.3条款，在注销流程完成后；在用户设备（UE）配置更新流程中（可能由NSSAA程序或订阅的S-NSSAI变更引起）：

• 如果EAC模式激活且更新标志为增加，则在用户设备配置更新消息之前；

• 如果EAC模式激活且更新标志为减少，则在用户设备配置更新消息之后；

• 如果EAC模式未激活，则在用户设备配置更新消息之后。

注1：根据部署情况，不同受NSAC影响的S-NSSAI可能有不同的NSACF，因此，在注册过程中，AMF触发多个NSACF的每个网络切片的UE数量可用性检查和更新流程。

说明解释：

5G网络中的用户设备（UE）注册、注销和配置更新流程，以及与网络切片准入控制功能（NSACF）的交互。EAC模式是一种紧急接入控制模式，用于在网络拥塞时管理UE的接入。这些流程确保了网络切片的有效管理，特别是在涉及网络切片准入控制时。AMF（接入和移动性管理功能）负责触发这些检查和更新流程，以维护网络切片的UE数量，确保网络资源的合理分配和使用。

VPLMN 中的 NSACF 会根据附图 4.2.11.2-1 所述，强制执行注册到网络切片的最大用户数量。需要注意以下区别：

• 第 2 步，在 Nnsacf_NSAC_NumOfUEsUpdate_Request 服务操作中，AMF (访问移动功能实体) 会同时向 VPLMN 中的 NSACF 提供 VPLMN 中的 S-NSSAI 和对应的 HPLMN 中的映射 S-NSSAI。

• 第 3 步，VPLMN 中的 NSACF 会基于 VPLMN 和 HPLMN 之间的服务水平协议 (SLA)，同时对 VPLMN 中的 S-NSSAI 和对应的 HPLMN 中的映射 S-NSSAI 执行 NSAC。

第4步.NSACF 返回包括每个 S-NSSAI的结果指示的Nnsacf_NSAC_NumOfUEsUpdate_Response消息。结果指示包括“注册到网络切片的UE的最大数量已达到”或“注册到网络切片的UE的最大数量未达到”。

在 UE 注册过程中，如果只有一些 S-NSSAI 达到每个 S-NSSAI 的最大 UE 数量，则 AMF 向 UE 发送注册接受消息，其中 AMF 将拒绝的 S-NSSAI 包含在拒绝的消息中。NSACF 已指示已达到每个网络切片的最大 UE 数量的 NSSAI 列表，并且对于每个拒绝的 S-NSSAI，AMF 包括设置为“已达到每个网络切片的最大 UE 数量”的拒绝原因，以及可选的后备关闭计时器。当对于步骤 2 中提供的所有请求的 S-NSSAI，NSACF 返回已达到每个网络切片的 UE 最大数量，并且如果一个或多个订阅的 S-NSSAI 在订阅数据中被标记为默认且不受约束NSAC、AMF 可以决定将这些默认订阅的 S-NSSAI 包含在允许的 NSSAI 中。否则，AMF拒绝UE的注册请求。在注册拒绝消息中，AMF 在拒绝的 NSSAI 参数中包含拒绝的 S-NSSAI，并且对于每个拒绝的 S-NSSAI，AMF 包含拒绝原因以指示已达到每个网络切片的 UE 最大数量，并且可选的后退定时器。

注5：

如果用例要求 UE 在至少一个切片上始终保持可达，则建议至少将订阅的 S-NSSAI 之一标记为不受网络切片准入控制约束的默认 S-NSSAI。这将确保即使达到每个网络切片的 UE 最大数量，UE 也能够访问服务。

对于 LBO PDU 会话，VPLMN 中的 NSACF 会根据附图 4.2.11.4-1 所述，强制执行为特定 S-NSSAI 建立的最大 PDU 会话数量。需要注意以下区别：

• 第 2 步，V-SMF (访问会话管理功能实体) 会同时向 VPLMN 中的 NSACF 提供 VPLMN 中的 S-NSSAI 和对应的 HPLMN 中的映射 S-NSSAI。

• 第 3 步，VPLMN 中的 NSACF 会基于 VPLMN 和 HPLMN 之间的服务水平协议 (SLA)，同时对 VPLMN 中的 S-NSSAI 和对应的 HPLMN 中的映射 S-NSSAI 执行 NSAC。

VPLMN 中的 NSACF 可以选择性地获取要强制执行的注册用户最大数量和 LBO PDU 会话最大数量，而不是预先配置它们。在这种情况下，会执行以下操作：

• 对于 VPLMN 中的集中式 NSAC 架构，NSACF（作为集中式 NSACF）会发出 Nnsacf_NSAC_QuotaUpdate 请求，从 HPLMN 的集中式 NSACF 或主 NSACF 获取要强制执行的注册用户最大数量和 LBO PDU 会话最大数量。

• 对于 VPLMN 中的分层 NSAC 架构，NSACF 会向 VPLMN 主 NSACF 发出 Nnsacf_NSAC_NumOfUEsUpdate_Request 或 Nnsacf_NSAC_NumOfPDUsUpdate_Request，用于获取要强制执行的注册用户数量的 NSAC 或要强制执行的 LBO PDU 会话数量的 NSAC。VPLMN 主 NSACF 随后会发出 Nnsacf_NSAC_QuotaUpdate 请求，从 HPLMN 的集中式 NSACF 或主 NSACF 获取允许的注册用户最大数量或 LBO PDU 会话最大数量；然后该信息可能会分发到 VPLMN NSACF。

VPLMN 中的 NSACF 会根据 TS 23.501 第 6.3.22 节的定义发现 HPLMN 中的主 NSACF 或集中式 NSACF，或者可以选择性地配置所需的的信息。
