大学生月老系统3.0

大学生月老系统

第三组

一、结构化需求分析概述

1：功能分解图

App：首页面、注册页面、消息页面、社区

2：需求细化

1、首页面：

点击登陆会进入登陆界面，输入自己的用户名和密码，即可进入自己的主页面，其中主页面会浮动显示与自己匹配度相当的用户，这是app用户就可以点进ta的主页面，进行聊天互动。

2、注册页面：

输入自己的各种信息，如名字，身高，体重，性格等等，然后完成注册。

3、消息页面：

该页面显示每个与自己匹配的用户的聊天消息框，由匹配用户的头像进行显示，点击头像便可进入聊天或者进入ta的社区页面与之互动。

4、社区页面：

该页面展示了用户自己的每日动态，用户可以把自己的心情、感想或者每时每刻想表达的文字记录在上面，也可以配上相应的图片，与此同时，相互匹配了的用户可以在下面的评论框进行评论或者是点赞，以达到互动的目的。

3：优先级划分

我们将需求分析分为四级，优先级从高到低为注册页面、首页面、社区页面、消息页面。

注册页面为用户的个人信息填写，它关系到别的用户是否对ta感兴趣以及进一步的了解，如果没有设计得吸引人，那么就失去了此app的原本作用，故把它置为优先级最高。

其次是首页面，首页面浮动显示多个用户的信息，将它放到醒目的位置，以刺激下载了此app的用户快速去登陆或注册，去和自己感兴趣的人进行聊天。

社区页面与消息页面，均是在和自己已经匹配成功的人的前提下生成的，故其优先级没注册页面和登陆页面高。社区页面可以展示个人的生活动态，用已达到社交与互动的目的，增加双方的认识与好感度，相比之下比直接进行聊天来的更受人欢迎，其优先级比消息页面高。

















二、过程建模

系统同时为多个用户提供服务。每个用户端将包含注册、首页、聊天、社区四个功能界面。首页会根据匹配机制向用户推荐其他用户信息，包括被推荐用户的姓名，性别，头像，照片信息。注册页面中，用户通过上传用户的姓名，性别，爱好，对另一半的要求，学生证图片这些信息来完成在系统的注册。聊天界面中，一个用户匹配可以与多个用户并与之聊天，同时系统会显示用户之间的亲密度。社区页面显示的是用户想要并允许公开显示的信息，包括但不限于文字、图片等，类似于微信朋友圈的功能。同时系统将预设有自动匹配机制，依据用户上传的信息为用户自动匹配对象。



上下文图



检查需求获取中得到的系统业务需求，并对其进行分析，具体如下（其中，外部输入和输出是指和系统之外的对象的数据交互，内部输入和输出是指和系统内部其他局部解决方案形成的数据交互）

大学生月老系统主要面向用户，上下文环境为用户与开发人员。

业务需求	实现业务需求的系统特性	局部解决方案的对外交互
注册	实现在本系统中的用户注册功能	外部输出：空白表单信息 外部输入：文本信息 外部输入：提交按钮反馈信号 内部输入：文本信息
首页	向用户推荐其他用户的信息	内部输入：文本信息 内部输出：数字信息 外部输出：文本信息
聊天	用户在好友中选择聊天的对象	外部输入：聊天请求信号 外部输出：请求反馈信号
	用户与好友聊天	外部输入：文本信息 外部输出：文本信息
社区	用户发表个人动态	外部输入：文本信息 外部输出：文本信息
	用户查看动态	内部输入：请求信号 外部输出：文本信息
	用户点赞	外部输入：按钮反馈信号 内部输入：请求信号 外部输出：文本信息
	用户评论	外部输入：文本信息、按钮反馈信号 内部输入：请求信号 外部输出：文本信息

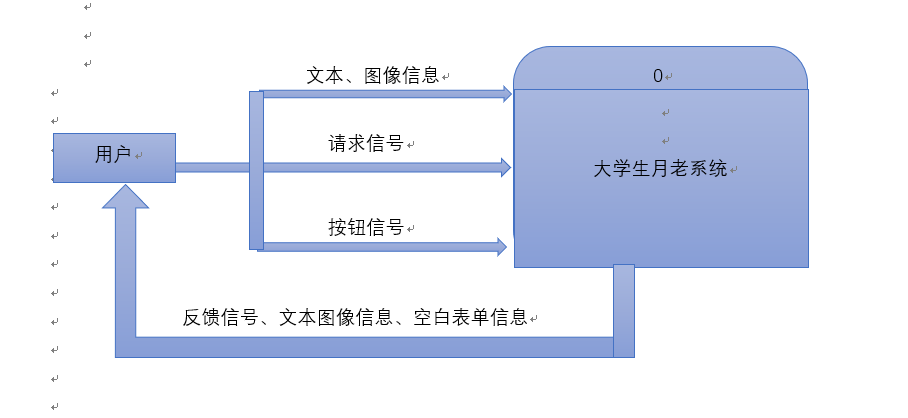

综合业务需求的分析，可以建立大学生月老系统的上下文图





检查需求获取的信息，寻找需要系统做出相应的外部事件。





事件	系统的响应
用户在注册页面用按钮发送提交请求	系统首先要暂时保存用户输入的信息，再将信息导入系统数据库，进行数据提取与分析
用户在系统中输入信息	系统需要接受并将输入的信息暂时存储起来，实时更新。当接收到对应的存储或者发送的处理信号之后，将信号反馈给处理器进行处理，并将反馈信号反馈给指示器，显示处理成功或失败信息。
用户之间的好感度发生变化	系统需要新的数据更新好感度状态，并通知指示器改变显示。
用户查看其他用户的信息	系统首先要向数据库发送读取被选中的用户信息的指令，再将信息反馈到用户端
用户发送好友请求	系统将请求信号发送到被请求方，被请求方处理信息后将反馈信号反馈给请求方
用户与用户聊天	系统接受并存储用户合法输入的信息，同时将信息发送给另一方用户
用户更新自己的动态	系统保存输入的文本、图像信息，并形成指示信号发送给指示器，指示器改变显示，同时更新用户的数据库数据。
用户在社区进行点赞、评论等交互操作	系统接收信息并暂存，生成指示信号反馈给指示器，指示器发送指示，显示器将存储的信息显示在相应的区域，并修改用户数据库数据。

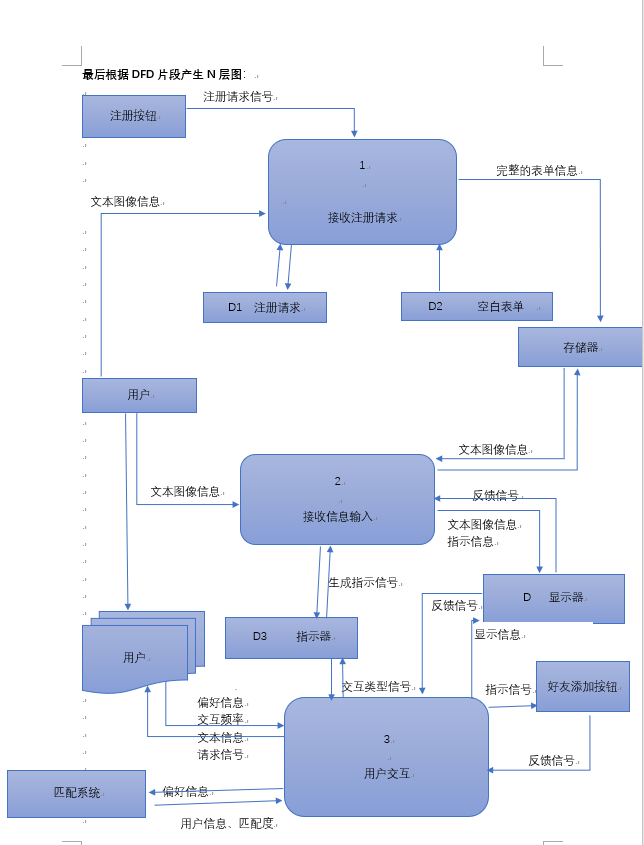

针对以上时间和系统的响应处理，建立DFD片段

















定义基本过程的逻辑说明：

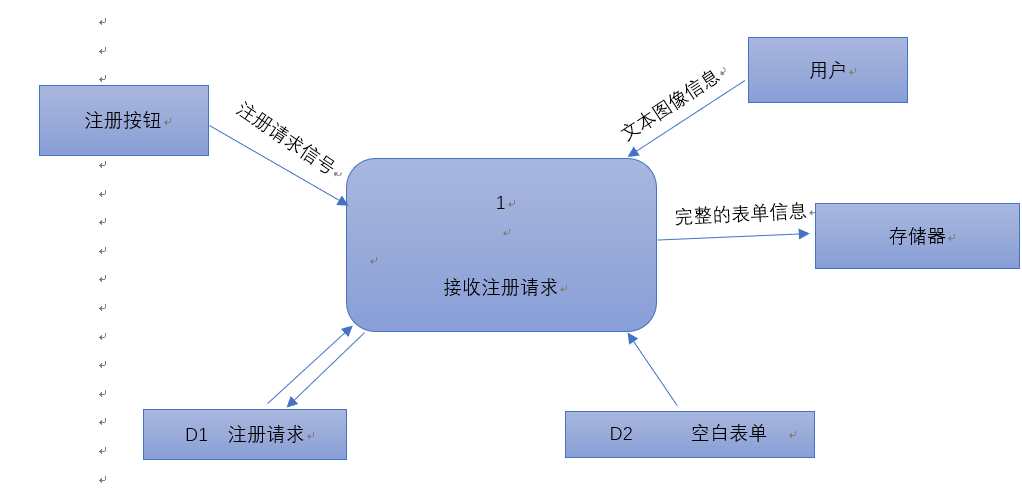

过程1：注册请求

       IF 服务请求信号为 login request

              生成新的id，在存储器D4中插入新纪录；

       ELSE

              NULL；

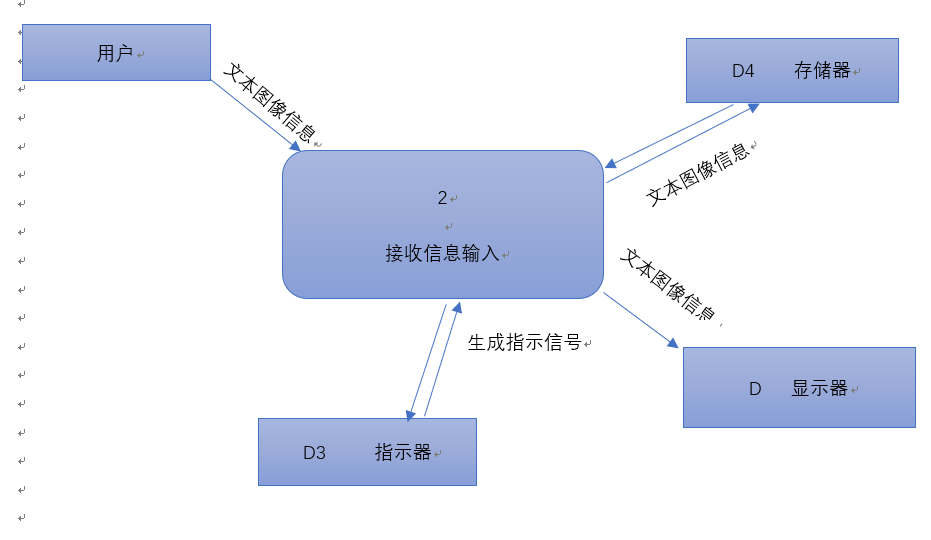

过程2：信息输入

       IF INPUT_STANDLE 为 True

              判断输入类型，生成指令信号

              IF指令信号为 CHAT

                     Cache存储输入内容

                     获取发送信号，当发送信号为True时向对方ID发送cache中的内容

                     接受对方id发送过来的信息

                     亲密度counter += 1

              ELSE IF 指令信号为 动态更新

                     Cache存储输入内容

                     获取发布信号，当发布信号为TRUE时显示Cache内容

                     用户数据信息更新

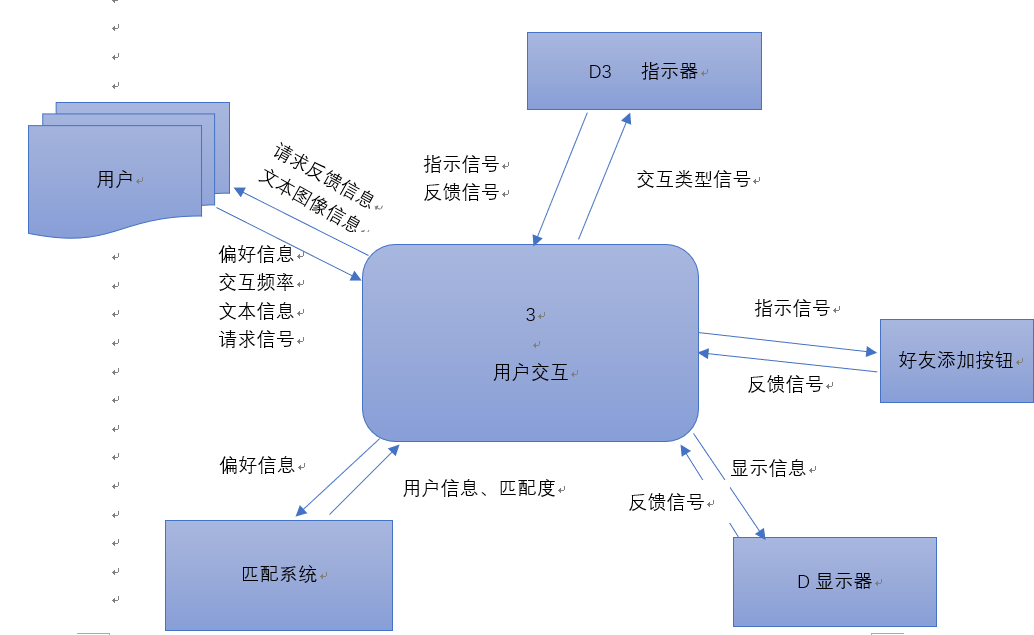

过程3：用户交互

       判断交互指令类型，生成指令信号

       IF指令信号为 点赞

              指示器生成指示，显示器改变显示

              被赞id数据更新

              向被赞id发送提示信号

       ELSE IF 指令信号为 评论

                     Cache存储输入内容

                     获取发送信号，当发送信号为True时向对方ID发送cache中的内容

                     对方id显示器接受指令，更新显示留言信息

                     对方id数据库更新

                     亲密度counter += 1











定义数据流和数据存储说明

注册请求 = LOGIN_REQUEST;

       Id = （new）id;

       LOGIN_REQUEST = id | null；

亲密度LIKE_COUNTER = CHAT_COUNTER + REACT_COUNTER;

       CHAT_COUNTER = 0..MAX COUNT;

       REACT_COUNTER = 0..MAX COUNT;



服务请求信号 = LOGIN REQUEST | NULL;



指令信号 = CHAT | UPDATE_MINE | UP_OPP | COMMENT;

       CHAT = chat |null；

       UPDATE_MINE = update | null;

       UP_OPP = up | null;

       COMMENT = input + comment;

null = 0；

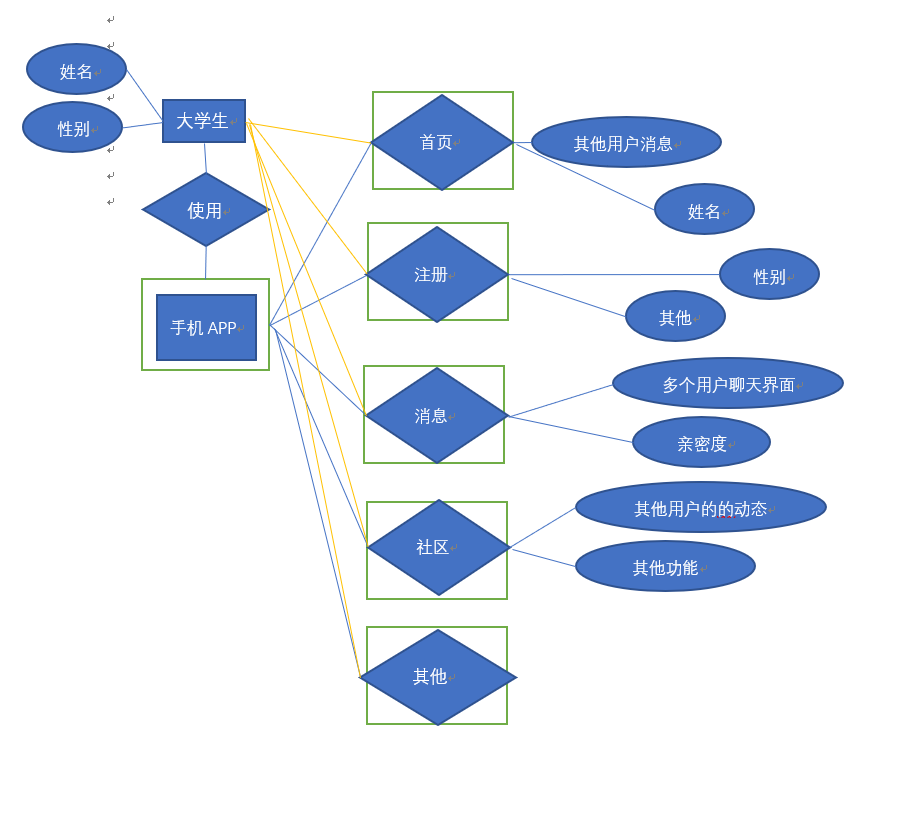

三、数据建模

实体：大学生、手机APP、注册、消息、社区；

实体之间的关系：1、大学生“使用”手机APP“月老系统”；

2、手机APP的功能“包括”首页、注册页面、消息页面、社区页面

3、首页“包括”推荐其他用户信息；

4、注册页面“包括”性别、爱好等；

5、消息页面“包括”聊天页面、亲密度；

6、社区页面“包括”朋友圈；

7、聊天页面“连接了”一个大学生和另一个大学生；

进一步分析：1、手机APP依赖于大学生，没有大学生就没有这个“月老系统”存在的必要，               所以手机APP是弱实体；

2、首页、注册、消息、社区、聊天都是大学生使用手机APP的副产品，所以这些页面应该集成到大学生与手机APP的关系中，成为关联实体；

3、大学生在使用这个手机APP的过程中会与其他的大学生产生联系，所以，其他大学生也算是大学生使用手机APP的副产品，所以也产生了一个新的关联实体；

4、各个手机APP的页面里的内容是实体页面的属性。
