科研绘图系列：R语言绘制微生物物种系统发育树（phylogenetic tree）

禁止商业或二改转载，仅供自学使用，侵权必究，如需截取部分内容请后台联系作者!

教程

教程内容

• 介绍
  • 构成要素
  • 有根树与无根树
  • 构建方法
  • 应用领域
  • 说明的问题
• 加载R包
• 数据下载
• 导入数据
• 数据预处理
• 系统发育树可视化
  • 准备画图数据
  • 1.构建基础系统发育树 p1
  • 2.添加条形图 p2
  • 3.添加热图 p3
  • 4.添加第二个热图 p4
• 保存PDF
• 总结
• 系统信息

介绍

物种系统发育树（Phylogenetic tree），也称为进化树或系统进化树，是一种以树状分支图形来表示各物种或基因之间的亲缘关系的图表。它利用生物的形态特征、分子序列（如DNA、RNA或蛋白质序列）等数据，通过数理统计算法来计算生物之间的进化关系，从而构建出一个反映物种进化历史的拓扑结构。

构成要素

系统发育树由节点（node）和进化分支（branch）组成：

• 节点：表示一个分类学单元，如属、种群、个体等。分支末端的节点对应一个基因或者生物体，代表实际观察到的最终分类。
• 进化分支：定义了分类单元（祖先与后代）之间的关系，一个分支只能连接两个相邻的节点。
• 分支长度：表示该分支在进化过程中的变化程度。标有分支长度的进化分支称为标度枝（scaled branch）。校正后的标度树（scaled tree）常常用年代表示，这样的树通常根据某一或部分基因的理论分析而得出。

有根树与无根树

系统发育树可以是有根的（rooted），也可以是无根的（unrooted）：

• 有根树：有一个明确的根节点，表示所有物种的共同祖先。这种树可以清晰地显示物种的进化方向。
• 无根树：没有明确的根节点，仅表示物种之间的亲缘关系，不显示进化方向。

构建方法

构建系统发育树的方法主要有以下几种：

• 距离法（Distance-based methods）：基于物种之间的进化距离，通过计算和比较序列之间的差异来构建树。常用的方法包括邻接法（Neighbor-Joining, NJ）和最小进化法（Minimum Evolution, ME）。
• 最大简约法（Maximum Parsimony, MP）：寻找需要最少进化步骤的树，即假设进化过程中变化的次数最少。
• 最大似然法（Maximum Likelihood, ML）：基于统计模型，寻找最有可能产生观测数据的树。
• 贝叶斯推断法（Bayesian Inference, BI）：利用贝叶斯统计方法，通过计算后验概率来构建树。

应用领域

系统发育树在多个领域有广泛应用：

• 生物分类学：帮助确定物种的分类地位，构建生物的分类系统。
• 进化生物学：研究物种的起源、分化和进化历史，了解生物的进化过程。
• 生态学：研究物种的地理分布和生态适应性，了解物种在不同环境中的进化和适应机制。
• 分子生物学：研究基因家族的进化，了解基因的功能和进化历史。
• 医学：研究病原体的进化和传播，指导药物研发和疾病防控。

说明的问题

系统发育树主要说明以下问题：

• 亲缘关系：显示不同物种或基因之间的亲缘关系，帮助理解它们的共同祖先和进化路径。
• 进化历史：反映物种的进化历程，包括分化时间、进化速率和关键进化事件。
• 分类地位：确定物种在生物分类系统中的位置，为生物分类提供科学依据。
• 功能预测：通过比较基因或蛋白质的进化关系，预测其功能和结构特征。
• 生态适应：研究物种在不同生态环境中的适应性进化，了解生态系统的演变过程。

加载R包

安装ggtree的时候注意R包的依赖问题，耐心等待安装。

library(ape)
library(ggnewscale)
library(ggplot2)
library(ggtree)
library(ggtreeExtra)
library(RColorBrewer)
library(tidyverse)
# devtools::install_github("kevinwolz/hisafer")
library(hisafer)

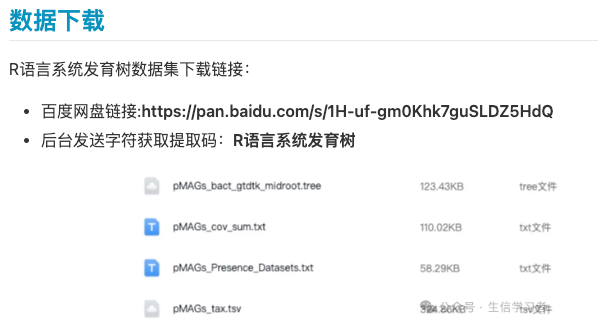

数据下载

R语言系统发育树数据集下载链接：

• 百度网盘链接: 百度网盘下载链接
• 提取码：R语言绘制微生物物种系统发育树（phylogenetic tree）

导入数据

本次加载数据有四种数据类型，它们分别是

• 树结构文件：pMAGs_bact_gtdtk_midroot.tree；
• 物种信息：pMAGS_tax.tsv；
• 物种出现情况：pMAGS_Presence_Datasets.txt；
• 物种加和：pMAGs_cov_sum.txt

BacTree <- read.tree("pMAGs_bact_gtdtk_midroot.tree")
dat <- read_tsv("pMAGS_tax.tsv")
dataset <- read_tsv("pMAGS_Presence_Datasets.txt")
covmax <- read_tsv("pMAGs_cov_sum.txt")

数据预处理

• 修改物种phylum水平的名称；
• 选择相对丰度前16的物种；
• 过滤物种类型

dat$p_c <- if_else(dat$p == "p__Proteobacteria", dat$c, dat$p)
dat$p_c <- gsub(".__", "", dat$p_c, perl = T)
dat$p_c <- gsub("_.$", "", dat$p_c, perl = T)

bacDat <- dat %>%
  filter(d == "d__Bacteria") %>%
  mutate(Abundance = 0.2)

mostAbundantTax <- bacDat %>%
  group_by(p_c) %>%
  summarise(total = n()) %>%
  arrange(desc(total)) %>%
  slice(1:16)

list <- mostAbundantTax$p_c
list <- c(list, "Nitrospirota")

bacDat <- bacDat %>%
  mutate(p_c = if_else(p_c %in% list, p_c, "Other"))

bacDatset <- dataset %>%
  filter(MAGs %in% bacDat$MAGs)

bacDatset$Busi <-
  gsub("Busi", "Busi et al., Nat Com, 2022", bacDatset$Busi)
bacDatset$ENSEMBLE <-
  gsub("ENSEMBLE", "Michoud et al, L&O, 2023", bacDatset$ENSEMBLE)
bacDatset$Tibet <-
  gsub("Tibet", "Tibetan Glacier Genome and Gene", bacDatset$Tibet)
bacDatset$Tara <- gsub("Tara", "Tara Oceans", bacDatset$Tara)

bacDatset <- as.data.frame(bacDatset)
rownames(bacDatset) <- bacDatset$MAGs
bacDatset$MAGs <- NULL

bactcov <- covmax %>%
  filter(MAGs %in% bacDat$MAGs) %>%
  select(MAGs, count)

bactcov <- as.data.frame(bactcov)
rownames(bactcov) <- bactcov$MAGs
bactcov$MAGs <- NULL

系统发育树可视化

构建和美化了一个微生物物种的系统发育树，并添加了多个图层来展示不同的数据。

• p1：基础的圆形系统发育树，节点颜色根据 group 变量着色。
• p2：在 p1 的基础上添加了条形图，展示每个节点的 MAGs 值。
• p3：在 p2 的基础上添加了热图，展示 bacDatset 数据。
• p4：在 p3 的基础上添加了第二个热图，展示 bactcov 数据。

准备画图数据

• 标准化物种的频次；
• 提取物种的树结构；
• 设置物种的颜色；

bactcov$count <- log10(bactcov$count)

a <- split(bacDat$MAGs, bacDat$p_c)

tree <- groupOTU(BacTree, a)

getPaletteBact <- colorRampPalette(brewer.pal(9, "Set1"))

bactColor <- getPaletteBact(length(unique(bacDat$p_c)) + 1)

bactColor[1] <- "black"

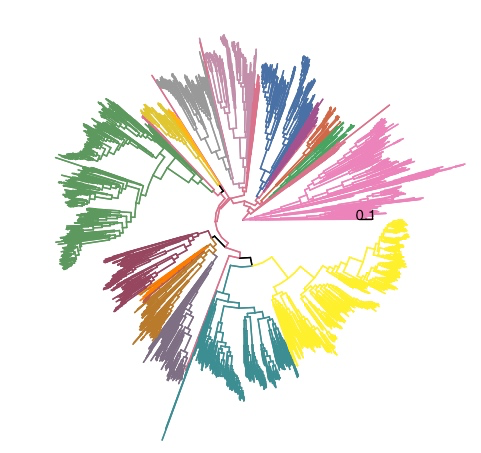

1. 构建基础系统发育树 p1

• ggtree(tree, layout = "circular", aes(color = group))：使用 ggtree 函数创建一个圆形布局的系统发育树，节点颜色根据 group 变量进行着色。
• geom_tree()：添加树的线条。
• theme_tree()：应用 ggtree 的默认主题。
• geom_treescale(width = 0.1)：添加一个比例尺，宽度为 0.1。
• scale_color_manual(values = bactColor, na.value = "transparent", guide = "none")：自定义节点颜色，缺失值透明，不显示图例。
• theme(legend.position = "right")：将图例位置设置在右侧。

p1 <-
  ggtree(tree,
    layout = "circular",
    aes(color = group)
  ) + #
  geom_tree() +
  theme_tree() +
  geom_treescale(width = 0.1) +
  scale_color_manual(
    values = bactColor,
    na.value = "transparent",
    guide = "none"
  ) +
  # geom_text2(aes(subset=!isTip,	label=node), hjust=-.3)+
  theme(legend.position = "right")
p1

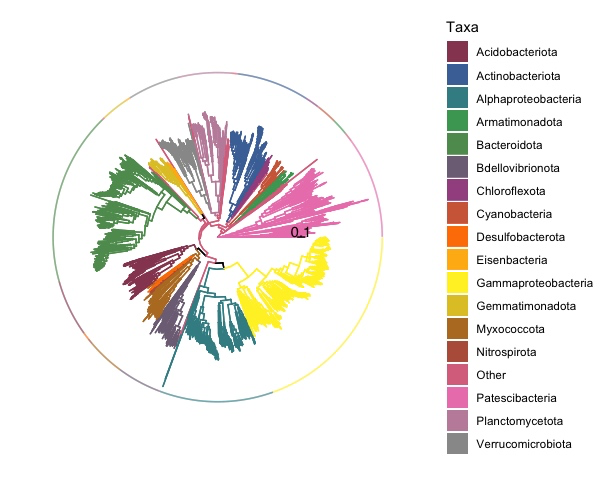

2. 添加条形图 p2

• new_scale_colour() 和 new_scale_fill()：重置颜色和填充尺度，以便添加新的图层。
• geom_fruit：在树的每个节点上添加条形图，数据来自 bacDat，条形图的宽度为 0.01，高度为 MAGs，填充颜色根据 p_c 变量。
• scale_fill_manual(values = bactColor[-1])：自定义条形图的填充颜色。
• labs(fill = "Taxa")：设置填充颜色的图例标签为 "Taxa"。

p2 <- p1 +
  new_scale_colour() +
  new_scale_fill() +
  geom_fruit(
    data = bacDat,
    pwidth = 0.01,
    geom = geom_bar,
    mapping = aes(y = MAGs, fill = p_c, x = 1),
    # orientation="y",
    stat = "identity",
  ) +
  scale_fill_manual(values = bactColor[-1]) +
  labs(fill = "Taxa") +
  new_scale_colour() +
  new_scale_fill()
p2

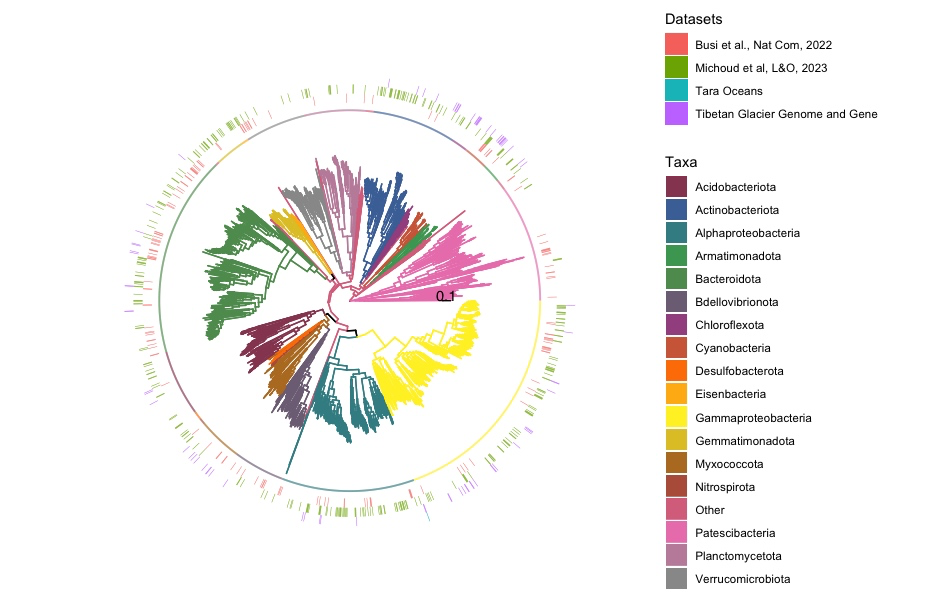

3. 添加热图 p3

• gheatmap：在 p2 的基础上添加一个热图，数据来自 bacDatset，热图宽度为 0.2，偏移量为 0.1，不显示列名，颜色默认。
• scale_fill_discrete(na.translate = FALSE)：处理缺失值，不翻译为颜色。
• labs(fill = "Datasets")：设置填充颜色的图例标签为 "Datasets"。

p3 <-
  gheatmap(
    p2,
    bacDatset,
    width = 0.2,
    offset = 0.1,
    # offset=8, width=0.6,
    colnames = FALSE,
    color = NULL
  ) +
  scale_fill_discrete(na.translate = F) +
  labs(fill = "Datasets") +
  new_scale_colour() +
  new_scale_fill()

p3

4. 添加第二个热图 p4

• gheatmap：在 p3 的基础上添加另一个热图，数据来自 bactcov，热图宽度为 0.05，偏移量为 0.6，不显示列名，颜色默认。
• scale_fill_viridis_c()：使用 viridis 色板填充热图。
• labs(fill = "Normalized log10\nabundance")：设置填充颜色的图例标签为 "Normalized log10 abundance"。

p4 <- gheatmap(
  p3,
  bactcov,
  offset = 0.6,
  width = 0.05,
  colnames = FALSE,
  color = NULL
) +
  scale_fill_viridis_c() +
  labs(fill = "Normalized log10\nabundance")

p4

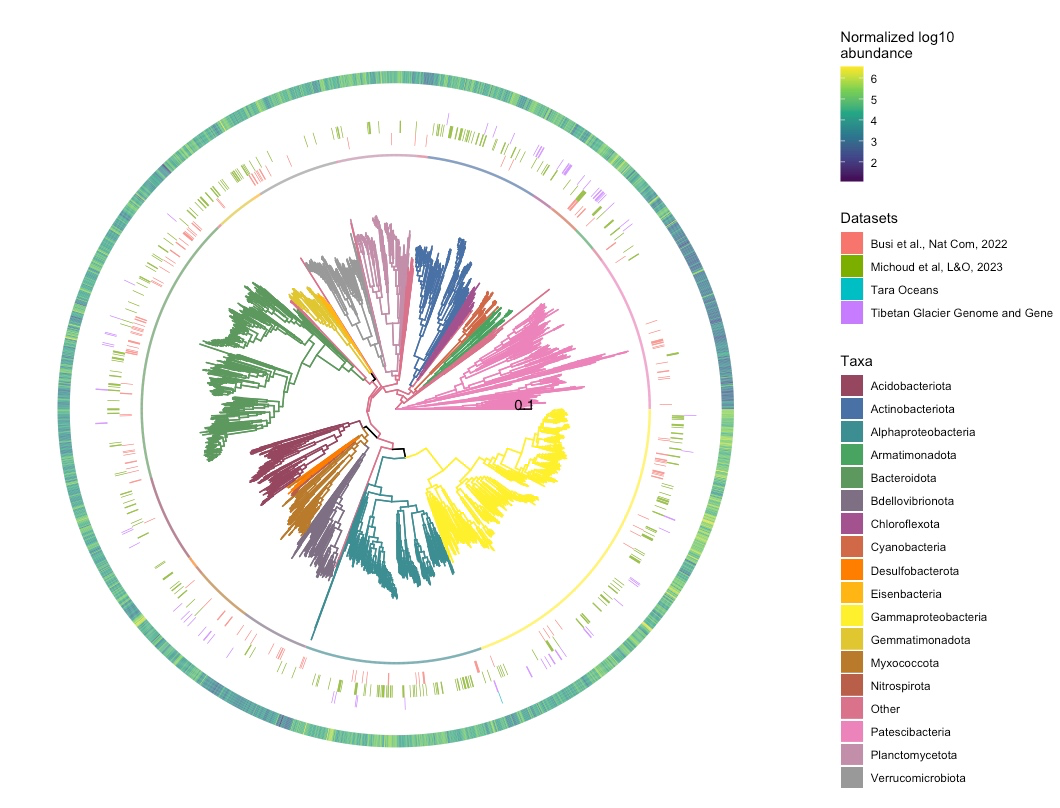

结果：微生物物种系统发育树图，它由以下部分组成：

• 最外层：物种的相对丰度值；
• 次外层：物种来自于的数据集分布；
• 次里层：物种的phylum水平；
• 最里层：不同分类物种的系统发育树结构。

保存PDF

将图片以PDF格式保存到本地

ggsave_fitmax <- function(
    filename,
    plot,
    maxheight = 7,
    maxwidth = maxheight,
    units = "in", ...) {

  if (is.null(plot)) {
    return(FALSE)
  }
  dims <- get_dims(
    ggobj = plot,
    maxheight = maxheight,
    maxwidth = maxwidth,
    units = units
  )
  ggplot2::ggsave(
    filename = filename,
    plot = plot,
    height = dims$height,
    width = dims$width,
    units = units, ...
  )
}

get_dims <- function(
    ggobj,
    maxheight,
    maxwidth = maxheight,
    units = "in", ...) {

  # Internal helper function:
  # Treat all null units in a unit object as if they were inches.
  # This is a bad idea in gneral, but I use it here as a workaround.
  # Extracting unit names from non-atomic unit objects is a pain,
  # so questions like "which rows of this table layout have null heights?"
  # are hard to answer. To work around it, I exploit an (undocumented!)
  # quirk: When calculating the size of a table layout inside a Grid plot,
  # convertUnit(...) treats null units as zero.
  # Therefore
  # 	(convertHeight(grob_height, "in", valueOnly=TRUE)
  # 	- convertHeight(null_as_if_inch(grob_height), "in", valueOnly=TRUE))
  # does the inverse of convertUnit: It gives the sum of all *null* heights
  # in the object, treating *fixed* units as zero.
  #
  # Warning: I repeat, this approach ONLY makes any sense if
  # 	convertUnit(unit(1, "null"), "in", "x", valueOnly=T) == 0
  # is true. Please check that it is before calling this code.

  .null_as_if_inch <- function(u) {
    stopifnot(packageVersion("grid") < "4.0")
    if (!grid::is.unit(u)) {
      return(u)
    }
    if (is.atomic(u)) {
      if ("null" %in% attr(u, "unit")) {
        d <- attr(u, "data")
        u <- unit(
          x = as.vector(u),
          units = gsub("null", "in", attr(u, "unit")),
          data = d
        )
      }
      return(u)
    }
    if (inherits(u, "unit.arithmetic")) {
      l <- .null_as_if_inch(u$arg1)
      r <- .null_as_if_inch(u$arg2)
      if (is.null(r)) {
        args <- list(l)
      } else {
        args <- list(l, r)
      }
      return(do.call(u$fname, args))
    }
    if (inherits(u, "unit.list")) {
      return(do.call(grid::unit.c, lapply(u, .null_as_if_inch)))
    }
    return(u)
  }

  if (inherits(ggobj, "ggplot") && !isTRUE(ggobj$respect) &&
    is.null(ggobj$theme$aspect.ratio) && is.null(ggobj$coordinates$ratio) &&
    is.null(ggplot2::theme_get()$aspect.ratio)) {
    return(list(height = maxheight, width = maxwidth))
  }

  tmpf <- tempfile(pattern = "dispos-a-plot", fileext = ".png")
  png(
    filename = tmpf,
    height = maxheight,
    width = maxwidth,
    units = units,
    res = 120, ...
  )

  on.exit({
    dev.off()
    unlink(tmpf)
  })

  if (inherits(ggobj, "ggplot")) {
    g <- ggplot2::ggplotGrob(ggobj)
  } else if (inherits(ggobj, "gtable")) {
    g <- ggobj
  } else {
    stop("Don't know how to get sizes for object of class ", deparse(class(ggobj)))
  }

  stopifnot(grid::convertUnit(grid::unit(1, "null"), "in", "x", valueOnly = TRUE) == 0)
  known_ht <- sum(grid::convertHeight(g$heights, units, valueOnly = TRUE))
  known_wd <- sum(grid::convertWidth(g$widths, units, valueOnly = TRUE))
  free_ht <- maxheight - known_ht
  free_wd <- maxwidth - known_wd

  if (packageVersion("grid") >= "4.0.0") {
    null_rowhts <- as.numeric(g$heights[grid::unitType(g$heights) == "null"])
    null_colwds <- as.numeric(g$widths[grid::unitType(g$widths) == "null"])
    panel_asps <- (
      matrix(null_rowhts, ncol = 1)
      %*% matrix(1 / null_colwds, nrow = 1))
  } else {
    all_null_rowhts <- (
      grid::convertHeight(.null_as_if_inch(g$heights), "in", valueOnly = TRUE)
      - grid::convertHeight(g$heights, "in", valueOnly = TRUE))
    all_null_colwds <- (
      grid::convertWidth(.null_as_if_inch(g$widths), "in", valueOnly = TRUE)
      - grid::convertWidth(g$widths, "in", valueOnly = TRUE))
    null_rowhts <- all_null_rowhts[all_null_rowhts > 0]
    null_colwds <- all_null_colwds[all_null_colwds > 0]
    panel_asps <- (matrix(null_rowhts, ncol = 1) %*% matrix(1 / null_colwds, nrow = 1))
  }

  panel_asps <- matrix(null_rowhts, ncol = 1) %*% matrix(1 / null_colwds, nrow = 1)
  max_rowhts <- free_ht / sum(null_rowhts) * null_rowhts
  max_colwds <- free_wd / sum(null_colwds) * null_colwds
  rowhts_if_maxwd <- max_colwds[1] * panel_asps[, 1]
  colwds_if_maxht <- max_rowhts[1] / panel_asps[1, ]
  height <- min(maxheight, known_ht + sum(rowhts_if_maxwd))
  width <- min(maxwidth, known_wd + sum(colwds_if_maxht))

  return(list(height = height, width = width))
}

ggsave_fitmax("bacterialTree.pdf",
  p4,
  maxheight = 15
)

总结

本教程将指导你如何使用ggtree等一系列包在R语言环境中构建微生物物种的系统发育树。为了帮助读者更好地理解和应用，本教程提供了完整的数据和代码示例。

系统信息

R version 4.3.3 (2024-02-29)
Platform: aarch64-apple-darwin20 (64-bit)
Running under: macOS Sonoma 14.2

Matrix products: default
BLAS:   /System/Library/Frameworks/Accelerate.framework/Versions/A/Frameworks/vecLib.framework/Versions/A/libBLAS.dylib
LAPACK: /Library/Frameworks/R.framework/Versions/4.3-arm64/Resources/lib/libRlapack.dylib;  LAPACK version 3.11.0

locale:
[1] en_US.UTF-8/en_US.UTF-8/en_US.UTF-8/C/en_US.UTF-8/en_US.UTF-8

time zone: Asia/Shanghai
tzcode source: internal

attached base packages:
[1] stats     graphics  grDevices utils     datasets  methods   base

other attached packages:
 [1] hisafer_1.5.1      lubridate_1.9.3    forcats_1.0.0      stringr_1.5.1      dplyr_1.1.4
 [6] purrr_1.0.2        readr_2.1.5        tidyr_1.3.1        tibble_3.2.1       tidyverse_2.0.0
[11] RColorBrewer_1.1-3 ggtreeExtra_1.12.0 ggtree_3.8.2       ggplot2_3.5.1      ggnewscale_0.4.10
[16] ape_5.7-1

loaded via a namespace (and not attached):
 [1] yulab.utils_0.1.4  utf8_1.2.4         generics_0.1.3     ggplotify_0.1.2    stringi_1.8.3
 [6] lattice_0.22-6     hms_1.1.3          digest_0.6.35      magrittr_2.0.3     timechange_0.3.0
[11] grid_4.3.3         fastmap_1.1.1      jsonlite_1.8.8     fansi_1.0.6        aplot_0.2.2
[16] scales_1.3.0       lazyeval_0.2.2     cli_3.6.3          rlang_1.1.4        munsell_0.5.0
[21] tidytree_0.4.6     withr_3.0.2        cachem_1.0.8       tools_4.3.3        parallel_4.3.3
[26] tzdb_0.4.0         memoise_2.0.1      colorspace_2.1-0   vctrs_0.6.5        R6_2.5.1
[31] gridGraphics_0.5-1 lifecycle_1.0.4    fs_1.6.3           ggfun_0.1.4        treeio_1.26.0
[36] pkgconfig_2.0.3    pillar_1.9.0       gtable_0.3.4       glue_1.8.0         Rcpp_1.0.12
[41] tidyselect_1.2.1   rstudioapi_0.16.0  farver_2.1.1       nlme_3.1-164       patchwork_1.3.0
[46] compiler_4.3.3
