第七天 - FIFO与鼠标控制

FIFO与鼠标控制

一、FIFO

1. 获取按键编码

实现当按下键盘时，会在屏幕显示按下键的编码

#define PORT_KEYDAT		0x0060

void inthandler21(int *esp)
{
	struct BOOTINFO *binfo = (struct BOOTINFO *) ADR_BOOTINFO;
	unsigned char data, s[4];
	io_out8(PIC0_OCW2, 0x61);	/* 通知PIC“IRQ-01”已经受理完毕 */
	data = io_in8(PORT_KEYDAT);

	sprintf(s, "%02X", data);
	boxfill8(binfo->vram, binfo->scrnx, COL8_008484, 0, 16, 15, 31);
	putfonts8_asc(binfo->vram, binfo->scrnx, 0, 16, COL8_FFFFFF, s);

	return;
}

io_out8函数

通知PIC发生了 IRQ1中断，参数为0x61(0x60 + IRQ号码作为参数），PIC就会监听IRQ1中断的发生，如果没执行则PIC不再监听IRQ1的中断

2. 加快中断处理

CPU处理键盘的中断的速度太慢，在中断程序处理过程中不能接受其他中断，需要等待键盘中断处理程序的结束，就会阻碍到其他事情（如鼠标移动，download速度等）的执行。
字符显示过程是需要大量的时间进行处理的（如逐个遍历位，并判断是否往VRAM中描画该像素，进行地址计算，然后执行内存写入指令

优化中断处理速度方案

先把按键的编码保存到变量中，CPU偶尔查看变量，如果变量有了数据则将其显示到屏幕中

#define PORT_KEYDAT		0x0060

struct KEYBUF keybuf;

void inthandler21(int *esp)
{
	unsigned char data;
	io_out8(PIC0_OCW2, 0x61);	/* 通知PIC“IRQ-01”已经受理完毕 */
	data = io_in8(PORT_KEYDAT);
	if (keybuf.flag == 0) {
		keybuf.data = data;
		keybuf.flag = 1;
	}
	return;
}

使用 binfo结构体作为缓冲区来存储键盘的输入，使用变量flag判断结构体是否有数据，如果为1则表示有数据，则不接受其他输入

HariMain分析

extern struct KEYBUF keybuf;

void HariMain(void)
{
    struct BOOTINFO *binfo = (struct BOOTINFO *) ADR_BOOTINFO;
    char s[40], mcursor[256];
    int mx, my, i;

    init_gdtidt();
    init_pic();
    io_sti(); /* 由于IDT / PIC的初始化已完成，因此请禁用CPU的中断。 */

    io_out8(PIC0_IMR, 0xf9); /* 允许PIC1和键盘（11111001） */
    io_out8(PIC1_IMR, 0xef); /* 允许鼠标（11101111） */

    init_palette();
    init_screen8(binfo->vram, binfo->scrnx, binfo->scrny);
    mx = (binfo->scrnx - 16) / 2;   /* 计算坐标在屏幕中心 */
    my = (binfo->scrny - 28 - 16) / 2;
    init_mouse_cursor8(mcursor, COL8_008484);
	putblock8_8(binfo->vram, binfo->scrnx, 16, 16, mx, my, mcursor, 16);
    sprintf(s, "(%d, %d)", mx, my);
    putfonts8_asc(binfo->vram, binfo->scrnx, 0, 0, COL8_FFFFFF, s);



    for (;;) {
        io_cli();
		if (keybuf.flag == 0) {
			io_stihlt();
		} else {
			i = keybuf.data;
			keybuf.flag = 0;
			io_sti();
			sprintf(s, "%02X", i);
			boxfill8(binfo->vram, binfo->scrnx, COL8_008484, 0, 16, 15, 31);
			putfonts8_asc(binfo->vram, binfo->scrnx, 0, 16, COL8_FFFFFF, s);
		}
    }
}

io_cli指令屏蔽中断，然后检查缓冲区的flag，如果没有数据则表示没有键盘输入，执行io_stihlt函数，里面执行了STI 和HLT指令，取消中断屏蔽，这样子CPU可以继续相应PIC的通知
如果flag为1，表示有键盘输入，把key值保存在变量i中，将flag清空，然后使用STI指令开放中断，接着就对键盘获取的数据进行显示处理

还存在的问题

当按下右Ctrl键时，会产生两个字节的键码 “E0 1D"，弹起键时又会产生两个字节的键码 "E0 9D"
键盘内部电路一次只能发送一个字节，所以一次按键需要两次中断去发送键码，会导致一个字节被丢弃

3. 制作FIFO缓冲区

用FIFO缓冲区可以解决上述的两次中断，第二次键值丢失的问题

struct KEYBUF{
	unsigned char data[32];
	int next;
};

void inthandler21(int *esp)
{
	unsigned char data;
	io_out8(PIC0_OCW2, 0x61);	/* 通知PIC“IRQ-01”已经受理完毕 */
	data = io_in8(PORT_KEYDAT);
	if (keybuf.next < 32) {
		keybuf.data[keybuf.next] = data;
		keybuf.next++;
	}
	return;

next 管理下一个存储位置的下标

取数据

for (;;) {
        io_cli();
		if (keybuf.next == 0) {
			io_stihlt();
		} else {
			i = keybuf.data[0];
			keybuf.next--;
            for (j = 0; j < keybuf.next; j++) {
                keybuf.data[j] = keybuf.data[j + 1];
            }
			io_sti();
			sprintf(s, "%02X", i);
			boxfill8(binfo->vram, binfo->scrnx, COL8_008484, 0, 16, 15, 31);
			putfonts8_asc(binfo->vram, binfo->scrnx, 0, 16, COL8_FFFFFF, s);
		}

先进后出，从前往后取，取出一个数据，其他数据往前赋值

4. FIFO 缓冲区采用循环数组作为循环队列，避免数据前移操作

修改FIFO缓冲区，避免在数据取出后无需进行数据前移操作
使用循环队列（循环数组的思想）
- 假设缓冲区的大小是32

当下一个数据写入的位置到达缓冲区最末尾时（32）时，强制性地将其设置为0，从头开始写，但如果数据读出速度不够快，会使得部分数据被强制覆盖

struct KEYBUF {
	unsigned char data[32];
	int next_r, next_w, len;
};

void inthandler21(int *esp)
{
	unsigned char data;
	io_out8(PIC0_OCW2, 0x61);	/* 通知PIC“IRQ-01”已经受理完毕 */
	data = io_in8(PORT_KEYDAT);
	if (keybuf.len < 32) {
		keybuf.data[keybuf.next_w] = data;
		keybuf.len++;
		keybuf.next_w++;
		if (keybuf.next_w == 32) {
			keybuf.next_w = 0;
		}
	}
	return;
}

读取数据时也是类似的操作

   for (;;) {
        io_cli();
      		if (keybuf.len == 0) {
      			io_stihlt();
      		} else {
      			i = keybuf.data[keybuf.next_r];
      			keybuf.len--;
            keybuf.next_r++;
            if (keybuf.next_r == 32) {
                keybuf.next_r = 0;
            }
      			io_sti();
      			sprintf(s, "%02X", i);
      			boxfill8(binfo->vram, binfo->scrnx, COL8_008484, 0, 16, 15, 31);
      			putfonts8_asc(binfo->vram, binfo->scrnx, 0, 16, COL8_FFFFFF, s);
      		}
    }

5. FIFO缓冲区采用指针，实现大小可扩展

为了让缓冲区的大小可根据情况扩展
- ```
struct FIFO8 {
	unsigned char *buf;
	int p, q, size, free, flags;
};
```
- 采用指针类型存储缓冲区的起始地址
- free保存缓冲区中没有数据的字节数
- p 保存下一个数据的写入地址
- q 保存下一个数据的读出地址

缓冲区初始化操作

void fifo8_init(struct FIFO8 *fifo, int size, unsigned char *buf)
/* 初始化 FIFO 缓冲区 */
{
    fifo->size = size;
    fifo->buf = buf;
    fifo->free = size; /* 缓冲区的大小 */
    fifo->flags = 0;
    fifo->p = 0;    /* 下一个数据写入位置 */
    fifo->q = 0;    /* 下一个数据读出位置 */
    return;
}

缓冲区写数据函数

int fifo8_put(struct FIFO8 *fifo, unsigned char data)
/* 向 FIFO 传送数据并保存 */
{
    if (fifo->free == 0) {
        /* 空余没有了，溢出 */
        fifo->flags |= FLAGS_OVERRUN;
        return -1;
    }
    fifo->buf[fifo->p] = data;
    fifo->p++;
    if (fifo->p == fifo->size) {
        fifo->p = 0;
    }
    fifo->free--;
    return 0;
}

先判断是否有空余位置，用flags记录是否有溢出
否则就读取数据，然后根据调整相应的变量

缓冲区读取函数

int fifo8_get(struct FIFO8 *fifo)
/* 从 FIFO 取得一个数据 */
{
    int data;
    if (fifo->free == fifo->size) {
        /* 如果缓冲区为空，则返回-1 */
        return -1;
    }
    data = fifo->buf[fifo->q];
    fifo->q++;
    if (fifo->q == fifo->size) {
        fifo->q = 0;
    }
    fifo->free++;
    return data;
}

缓冲区状态查询函数

int fifo8_status(struct FIFO8 *fifo)
/* 报告一下到底积攒了多少数据 */
{
    return fifo->size - fifo->free;
}

中断处理函数使用FIFO缓冲区

void inthandler21(int *esp)
{
	unsigned char data;
	io_out8(PIC0_OCW2, 0x61);	/* 通知PIC“IRQ-01”已经受理完毕 */
	data = io_in8(PORT_KEYDAT);
	fifo8_put(&keyfifo, data);
	return;
}

MariMain函数中查询缓冲区状态，有数据则读取并显示

    for (;;) {
        io_cli();
		if (fifo8_status(&keyfifo) == 0) {
			io_stihlt();
		} else {
			i = fifo8_get(&keyfifo);
			io_sti();
			sprintf(s, "%02X", i);
			boxfill8(binfo->vram, binfo->scrnx, COL8_008484, 0, 16, 15, 31);
			putfonts8_asc(binfo->vram, binfo->scrnx, 0, 16, COL8_FFFFFF, s);
		}

二、鼠标控制

6. 鼠标控制

鼠标控制电路包含在键盘控制电路中 - bootpack.c

#define PORT_KEYDAT             0x0060
#define PORT_KEYSTA             0x0064
#define PORT_KEYCMD             0x0064
#define KEYSTA_SEND_NOTREADY    0x02
#define KEYCMD_WRITE_MODE       0x60
#define KBC_MODE                0x47

void wait_KBC_sendready(void)
{
    /* 等待键盘控制电路准备完毕 */
    for (;;) {
        if ((io_in8(PORT_KEYSTA) & KEYSTA_SEND_NOTREADY) == 0) {
            break;
        }
    }
    return;
}

void init_keyboard(void)
{
    /* 初始化键盘控制电路 */
    wait_KBC_sendready();
    io_out8(PORT_KEYCMD, KEYCMD_WRITE_MODE);
    wait_KBC_sendready();
    io_out8(PORT_KEYDAT, KBC_MODE);
    return;
}

wait_KBC_sendready 函数让键盘控制电路做好准备，等待控制指令到来
- 因为CPU的电路速度快于键盘控制电路速度，可能因为供过于求导致指令执行不完全出错。
- CPU不断查询从设备号码处读取的数据的倒数第二位的数据，当为0时表示键盘电路准备完毕
init_keyboard 函数确认可否往键盘控制电路传送信息的同时发送模式设定指令

向键盘控制器发送指令

#define KEYCMD_SENDTO_MOUSE     0xd4
#define MOUSECMD_ENABLE         0xf4

void enable_mouse(void)
{
    /* 激活鼠标 */
    wait_KBC_sendready();
    io_out8(PORT_KEYCMD, KEYCMD_SENDTO_MOUSE);
    wait_KBC_sendready();
    io_out8(PORT_KEYDAT, MOUSECMD_ENABLE);
    return; /* 顺利的话，键盘控制其会返送回ACK(0xfa) */
}

激活鼠标
- 往键盘控制电路发送指令0xd4，下一个数据就会自动发给鼠标
鼠标收到激活指令后，就会发送0xfa指令给CPU，表明鼠标已经激活，
鼠标就会不断地产生鼠标中断

7、从鼠标接受数据

获取中断数据

struct FIFO8 mousefifo;

void inthandler2c(int *esp)
/* 来自PS/2鼠标的中断 */
{
	unsigned char data;
	io_out8(PIC1_OCW2, 0x64);	/* 通知PIC1 IRQ-12的受理已经完成 */
	io_out8(PIC0_OCW2, 0x62);	/* 通知PIC0 IRQ-02的受理已经完成 */
	data = io_in8(PORT_KEYDAT);
	fifo8_put(&mousefifo, data);
	return;
}

因为主从PIC的协调不能主动完成，所以在通知完从PIC后通知主PIC，否则主PIC就会忽略从PIC的下一个中断请求

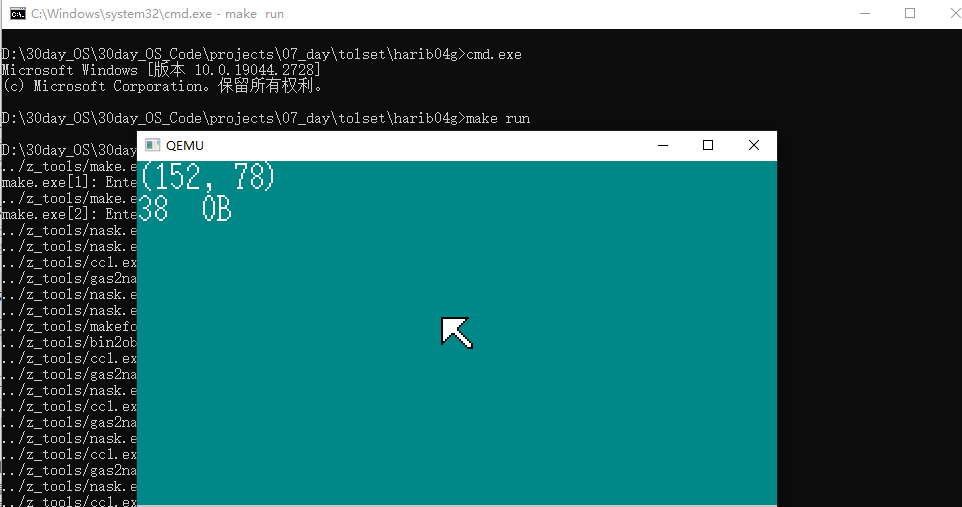

获取鼠标数据

fifo8_init(&mousefifo, 128, mousebuf);
for (;;) {
		io_cli();
		if (fifo8_status(&keyfifo) + fifo8_status(&mousefifo) == 0) {
			io_stihlt();
		} else {
			if (fifo8_status(&keyfifo) != 0) {
				i = fifo8_get(&keyfifo);
				io_sti();
				sprintf(s, "%02X", i);
				boxfill8(binfo->vram, binfo->scrnx, COL8_008484,  0, 16, 15, 31);
				putfonts8_asc(binfo->vram, binfo->scrnx, 0, 16, COL8_FFFFFF, s);
			} else if (fifo8_status(&mousefifo) != 0) {
				i = fifo8_get(&mousefifo);
				io_sti();
				sprintf(s, "%02X", i);
				boxfill8(binfo->vram, binfo->scrnx, COL8_008484, 32, 16, 47, 31);
				putfonts8_asc(binfo->vram, binfo->scrnx, 32, 16, COL8_FFFFFF, s);
			}
		}
	}

鼠标是源源不断发送数据，所以缓冲区应设定大一些，大体逻辑与键盘的类似
判断键盘与鼠标的缓冲区是否为空，非空则先检查keyinfo显示，再检查mouseinfo数据

总结


#include "bootpack.h"
#include <stdio.h>

extern struct FIFO8 keyfifo, mousefifo;
void enable_mouse(void);
void init_keyboard(void);

void HariMain(void)
{
	struct BOOTINFO *binfo = (struct BOOTINFO *) ADR_BOOTINFO;
	char s[40], mcursor[256], keybuf[32], mousebuf[128];
	int mx, my, i;

	init_gdtidt();
	init_pic();
	io_sti(); /* 由于IDT / PIC的初始化已完成，因此请禁用CPU的中断。 */
	fifo8_init(&keyfifo, 32, keybuf);
	fifo8_init(&mousefifo, 128, mousebuf);
	io_out8(PIC0_IMR, 0xf9); /* 允许PIC1和键盘（11111001） */
    io_out8(PIC1_IMR, 0xef); /* 允许鼠标（11101111） */


	init_keyboard();

	init_palette();
	init_screen8(binfo->vram, binfo->scrnx, binfo->scrny);
	mx = (binfo->scrnx - 16) / 2;
	my = (binfo->scrny - 28 - 16) / 2;
	init_mouse_cursor8(mcursor, COL8_008484);
	putblock8_8(binfo->vram, binfo->scrnx, 16, 16, mx, my, mcursor, 16);
	sprintf(s, "(%d, %d)", mx, my);
	putfonts8_asc(binfo->vram, binfo->scrnx, 0, 0, COL8_FFFFFF, s);

	enable_mouse();

	for (;;) {
		io_cli();
		if (fifo8_status(&keyfifo) + fifo8_status(&mousefifo) == 0) {
			io_stihlt();
		} else {
			if (fifo8_status(&keyfifo) != 0) {
				i = fifo8_get(&keyfifo);
				io_sti();
				sprintf(s, "%02X", i);
				boxfill8(binfo->vram, binfo->scrnx, COL8_008484,  0, 16, 15, 31);
				putfonts8_asc(binfo->vram, binfo->scrnx, 0, 16, COL8_FFFFFF, s);
			} else if (fifo8_status(&mousefifo) != 0) {
				i = fifo8_get(&mousefifo);
				io_sti();
				sprintf(s, "%02X", i);
				boxfill8(binfo->vram, binfo->scrnx, COL8_008484, 32, 16, 47, 31);
				putfonts8_asc(binfo->vram, binfo->scrnx, 32, 16, COL8_FFFFFF, s);
			}
		}
	}
}

#define PORT_KEYDAT				0x0060
#define PORT_KEYSTA				0x0064
#define PORT_KEYCMD				0x0064
#define KEYSTA_SEND_NOTREADY	0x02
#define KEYCMD_WRITE_MODE		0x60
#define KBC_MODE				0x47

void wait_KBC_sendready(void)
{
    /* 等待键盘控制电路准备完毕  */
    for (;;) {
        if ((io_in8(PORT_KEYSTA) & KEYSTA_SEND_NOTREADY) == 0) {
            break;
        }
    }
    return;
}

void init_keyboard(void)
{
    /* 初始化键盘控制电路 */
    wait_KBC_sendready();
    io_out8(PORT_KEYCMD, KEYCMD_WRITE_MODE);
    wait_KBC_sendready();
    io_out8(PORT_KEYDAT, KBC_MODE);
    return;
}

#define KEYCMD_SENDTO_MOUSE		0xd4
#define MOUSECMD_ENABLE			0xf4

void enable_mouse(void)
{
    /* 激活鼠标 */
    wait_KBC_sendready();
    io_out8(PORT_KEYCMD, KEYCMD_SENDTO_MOUSE);
    wait_KBC_sendready();
    io_out8(PORT_KEYDAT, MOUSECMD_ENABLE);
    return; /* 顺利的话，键盘控制其会返送回ACK（0xfa) */
}

初始化键盘和鼠标的缓冲区
通过 init_out8通知PIC监听中断请求
主循环中
- CPU不断查询键盘和鼠标缓冲区的状态，然后进行不同的处理
