第五天 - 结构体，文字显示，GDT，IDT的初始化

结构体， 文字显示， GDT/IDT初始化

一、结构体

1. 接受启动信息

  • 避免写死相关的地址常量，改用指针获取启动所需的信息
    • binfo -- bootinfo
    • scrn --screen
void HariMain(void)
{
    char *vram;
    int xsize, ysize;
    short *binfo_scrnx, *binfo_scrny;
    int *binfo_vram;

    init_palette();
    binfo_scrnx = (short *) 0x0ff4;
    binfo_scrny = (short *) 0x0ff6;
    binfo_vram = (int *) 0x0ff8;
    xsize = *binfo_scrnx;
    ysize = *binfo_scrny;
    vram = (char *) *binfo_vram;

	// 画面背景处理函数
    init_screen(vram, xsize, ysize);

    for (;;)
    {
        io_hlt();
    }
}

2. 使用结构体

  • 为了方便管理变量的声明，避免代码冗余，将其放入到结构体中

struct BOOTINFO
{
    char cyls, leds, vmode, reserve;
    short scrnx, scrny;
    char *vram;
};

void HariMain(void)
{
    char *vram;
    int xsize, ysize;
    struct BOOTINFO *binfo;

    init_palette();
    binfo = (struct BOOTINFO *) 0x0ff0;
    xsize = (*binfo).scrnx;
    ysize = (*binfo).scrny;
    vram = (*binfo).vram;

    init_screen(vram, xsize, ysize);

    for (;;)
    {
        io_hlt();
    }
}
  • binfo是一个结构体变量的地址（这里结构体大小为12字节，则binfo就是这块地址的起始地址），访问结构体的成员属性需要间址访问

3. 结构体指针的间址访问方式 -> 箭头记号

  • 类似于 a[i] 是 * (a + i) 的省略表现方式，binfo->scrnx 是 （* binfo).scrnx 的省略表现方式
void HariMain(void)
{
    struct BOOTINFO *binfo = (struct BOOTINFO *) 0x0ff0;

    init_palette();
    init_screen(binfo->vram, binfo->scrnx, binfo->scrny);
    for (;;)
    {
        io_hlt();
    }
}

二、显示字符

4. 显示字符

  • 字符采用 8 * 16的长方形像素点阵来表示

  • 用于描画文字形状的数据成为字体（font)数据，就是C语言用十六进制的方式去将二进制的01像素点信息记录下来，一个十六进制数据记录8个位

    • static char font_A[16] = {
		0x00, 0x18, 0x18, 0x18, 0x18, 0x24, 0x24, 0x24,
		0x24, 0x7e, 0x42, 0x42, 0x42, 0xe7, 0x00, 0x00
	};

  • putfont8 函数作用

    • 然后调用for循环，画8个像素点的程序循环16遍

    • 文字形状的八个像素点的数据存于一个十六进制数中，然后for循环内部对其的每一位逐个位进行按位与，判断该点是否需要显示，需要显示的，向该像素点存储位置写入颜色号码

    •
void putfont8(char *vram, int xsize, int x, int y, char c, char *font)
{
	int i;
	char *p,d;	/* date */
	for (i =0; i < 16; i++) {
		p = vram +(y + i) * xsize + x;
		d = font[i];
		//逐个位进行按位与判断
		if ((d & 0x80) != 0) { p[0] = c; }
		if ((d & 0x40) != 0) { p[1] = c; }
		if ((d & 0x20) != 0) { p[2] = c; }
		if ((d & 0x10) != 0) { p[3] = c; }
		if ((d & 0x08) != 0) { p[4] = c; }
		if ((d & 0x04) != 0) { p[5] = c; }
		if ((d & 0x02) != 0) { p[6] = c; }
		if ((d & 0x01) != 0) { p[7] = c; }
	}
}

void HariMain(void)
{
    struct BOOTINFO *binfo = (struct BOOTINFO *) 0x0ff0;

	static char font_A[16] = {
		0x00, 0x18, 0x18, 0x18, 0x18, 0x24, 0x24, 0x24,
		0x24, 0x7e, 0x42, 0x42, 0x42, 0xe7, 0x00, 0x00
	};

    init_palette();
    init_screen(binfo->vram, binfo->scrnx, binfo->scrny);
	putfont8(binfo->vram, binfo->scrnx, 10, 10, COL8_FFFFFF, font_A);

    for (;;)
    {
        io_hlt();
    }
}

    • 0x80 的二进制形式 是 1000 0000，与d按位与的结果为0则表示d最左边一位的值为0， 否则为1

      • 这里的操作是，通过 and操作把每一位为1的像素点都设置为 char c所表示的颜色号码

5. 增加字体

  • 暂时沿用OSASK字体，后续再补充其他字体

  • 字体的制作方式

    • 使用makefont.exe这个编译器，将字体的文本文件读入并输出一个二进制文件
    • 然后用bin2obj.exe给二进制文件加上链接所需借口信息，然后转为目标文件

  • C语言中使用当前的字体 hankaku

    • extern char hankahu[4096]; //extern 是声明全局变量

  • OSASK按照ASCII编码，含有256个字符，A的字符编码是0x41,在 "hankaku + 0x41*16"开始的16个字节里，然后调用putfont8函数，在循环 8 * 16 的内存中，通过按位与运算判断该字符对应的每个位的值为0还是1，为1则在指定显存中写入内容

  • 在屏幕显示 字符 “ABC 123”

    • oid HariMain(void)
{
    struct BOOTINFO *binfo = (struct BOOTINFO *) 0x0ff0;
    extern char hankaku[4096];

    init_palette();
    init_screen(binfo->vram, binfo->scrnx, binfo->scrny);
	putfont8(binfo->vram, binfo->scrnx,  8, 8, COL8_FFFFFF, hankaku + 'A' * 16);
	putfont8(binfo->vram, binfo->scrnx, 16, 8, COL8_FFFFFF, hankaku + 'B' * 16);
	putfont8(binfo->vram, binfo->scrnx, 24, 8, COL8_FFFFFF, hankaku + 'C' * 16);
	putfont8(binfo->vram, binfo->scrnx, 40, 8, COL8_FFFFFF, hankaku + '1' * 16);
	putfont8(binfo->vram, binfo->scrnx, 48, 8, COL8_FFFFFF, hankaku + '2' * 16);
	putfont8(binfo->vram, binfo->scrnx, 56, 8, COL8_FFFFFF, hankaku + '3' * 16);

    for (;;)
    {
        io_hlt();
    }
}

6. 显示字符串

  • C语言中，字符串是按照顺序排列在内存中，末尾加上0x00结尾的字符编码
  • putfonts8_asc 用于新的字体显示
void putfont8(char *vram, int xsize, int x, int y, char c, char *font)
{
	int i;
	char *p,d;	/* date */
	for (i =0; i < 16; i++) {
		p = vram +(y + i) * xsize + x;
		d = font[i];
		if ((d & 0x80) != 0) { p[0] = c; }
		if ((d & 0x40) != 0) { p[1] = c; }
		if ((d & 0x20) != 0) { p[2] = c; }
		if ((d & 0x10) != 0) { p[3] = c; }
		if ((d & 0x08) != 0) { p[4] = c; }
		if ((d & 0x04) != 0) { p[5] = c; }
		if ((d & 0x02) != 0) { p[6] = c; }
		if ((d & 0x01) != 0) { p[7] = c; }
	}
}

void putfonts8_asc(char *vram, int xsize, int x, int y, char c, unsigned char *s)
{
    extern char hankaku[4096];
    for (; *s != 0x00; s++)
    {
    putfont8(vram, xsize, x, y, c, hankaku + *s * 16);
    x += 8;
    }
    return;
}

void HariMain(void)
{
    struct BOOTINFO *binfo = (struct BOOTINFO *) 0x0ff0;

    init_palette();
    init_screen(binfo->vram, binfo->scrnx, binfo->scrny);
	putfonts8_asc(binfo->vram, binfo->scrnx,  8,  8, COL8_FFFFFF, "ABC 123");
    putfonts8_asc(binfo->vram, binfo->scrnx, 31, 31, COL8_000000, "Haribote OS.");
    putfonts8_asc(binfo->vram, binfo->scrnx, 30, 30, COL8_FFFFFF, "Haribote OS.");

    for (;;)
    {
        io_hlt();
    }
}

7. 显示变量值

  • 采用 sprintf函数，只将输出内容作为字符串写在内存中，只对内存进行操作，不依赖于任何操作系统的功能

  • sprintf函数的是使用方式

    • sprintf (地址， 格式， 值，值，值，......)

  • 部分替换符的格式说明，它们用于指定数值以什么方式变换成字符串

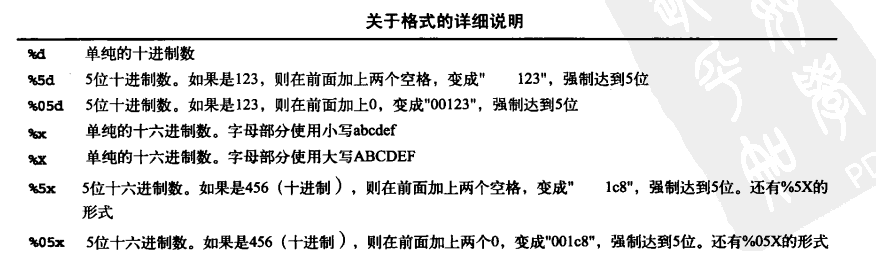

    • image-20230318152055279

  • 代码

    • sprintf(s, "scrnx = %d", binfo->scrnx);
putfonts8_asc(binfo->vram, binfo->scrnx, 16, 64, COL8_FFFFFF, s);

    • 将binfo->scrnx 的值写入 s的内存地址中存储

8.显示鼠标指针

  • 指定鼠标的大小为 16*16，申请256字节的内存作为缓冲区，然后往里面写入鼠标指针的数据（像素点对应的颜色号码）

    • oid init_mouse_cursor8(char *mouse, char bc)
/* 准备鼠标指标 （16 x 16） */
{
    static char cursor[16][16] = {
        "**************..",
		"*OOOOOOOOOOO*...",
		"*OOOOOOOOOO*....",
		"*OOOOOOOOO*.....",
		"*OOOOOOOO*......",
		"*OOOOOOO*.......",
		"*OOOOOOO*.......",
		"*OOOOOOOO*......",
		"*OOOO**OOO*.....",
		"*OOO*..*OOO*....",
		"*OO*....*OOO*...",
		"*O*......*OOO*..",
		"**........*OOO*.",
		"*..........*OOO*",
		"............*OO*",
		".............***"
    };
    int x, y;

    for (y = 0; y < 16; y++)
    {
        for (x = 0; x < 16; x++)
        {
            if (cursor[y][x] == '*')
            {
                mouse[y * 16 + x] = COL8_000000;
            }
            if (cursor[y][x] == 'O')
            {
                mouse[y * 16 + x] = COL8_FFFFFF;
            }
            if (cursor[y][x] == '.')
            {
                mouse[y * 16 + x] = bc; # 显示背景色
            }
        }
    }
    return;
}

    • bc - back-color变量， 背景色，要显示背景色，还得将buf的数据复制到显卡内存vram中

      • void putblock8_8(char *vram, int vxsize, int pxsize,
    int pysize, int px0, int py0, char *buf, int bxsize)
{
    int x, y;
    for (y = 0; y < pysize; y++)
    {
        for (x = 0; x < pxsize; x++)
        {
            vram[(py0 + y) * vxsize + (px0 + x)] = buf[y * bxsize + x];
        }
    }
    return;
}

      • vram （ 0xa0000）, vxsize（320） 是VRAM的信息

      • pxsize, pysize 是要显示的图形的大小,在这里是鼠标的大小

      • px0,py0指定图形在画面上的位置

      • buf是图形的存放地址， bxsize是图形的每一行含有的像素数

三、GDT与IDT的初始化

9. GDT与IDT的初始化

  • 操作系统可以同时运行多个程序，如何避免不同的程序所使用内存地址不会重叠和冲突呢，这就用到了分段机制去解决这个问题

  • 分段 (segment)

    • 将物理内存（如4GB）划分为多个block，每个block是一个段，每一块的起始地址都可以看看作0来处理

  • 段寄存器

    • 默认的段寄存器是 DS

    • 示例

      • MOV AL,[DS:EBX]

      • EBX 中的值就是DS所表示端的起始地址

段的属性

  • 段的属性信息
    • 段的大小
    • 段的起始地址
    • 段的管理属性
  • CPU用8个字节（64位）来表示分段的信息，但用于指定段寄存器的只有16位
  • 段寄存器只有16位，低三位不可用（CPU设计原因），能够使用的段号只有13位，即 0 ~ 8191， 而定义这么多段的数据需要 64KB大小的空间，存储在内存中一个叫做GDT的地方

GDT - 全局段号记录表

  • global(segment) descriptor table
  • 整齐地排列存储着分段的信息
  • 而GDT在内存中的起始地址和有效设定个数存放在CPU中的GDTR的寄存器中

IDT - 中断记录表

  • interrupt descriptor table
  • 中断功能
    • 当CPU遇到外部变化（如鼠标键盘等外设请求），或者内部偶尔发生某些错误时，会收到中断信号，然后临时切换去处理突发事件
  • 原因
    • CPU在执行指令的时候，还需要相应键盘，鼠标，网卡等外设的请求，但外设的速度是非常慢的，而CPU执行指令的速度则是非常快，而且外设的数量很多，如果每次查询一次外设都要等待，则则比较浪费CPU性能
  • 中断机制的功能
    • 外设有了变化，需要请求CPU时，发出中断信号，CPU接收到中断后，暂时停止正在处理的任务并存储当前环境，转而根据中断信号执行中断程序，中断程序执行完后，再调用事先设定好的函数，返回处理中的任务继续执行。
  • IDT中记录了0~255的中断号与调用函数的对应关系，接收到什么中断号就执行对应的中断函数
  • 示例：
    • 当我们要使用键盘时，则需要向CPU发送一个中断号，然后CPU根据IDT的表去找到相应的中断函数并执行
struct SEGMENT_DESCRIPTOR	//存放GDT的8个字节的内容
{
	short limit_low, base_low;
	char base_mid, access_right;
	char limit_high, base_high;
};

struct GATE_DESCRIPTOR		//中断记录表
{
    short offset_low, selector;
    char dw_count, access_right;
    short offset_high;
};

void init_gdtidt(void)
{
	struct SEGMENT_DESCRIPTOR *gdt = (struct SEGMENT_DESCRIPTOR *) 0x00270000;	//内存地址只是空闲地址值，无特殊含义
	struct GATE_DESCRIPTOR    *idt = (struct GATE_DESCRIPTOR    *) 0x0026f800;
	int i;

	/* GDT的初始化 */
	for (i = 0; i < 8192; i++)
	{
		set_segmdesc(gdt + i, 0, 0, 0);
	}
	set_segmdesc(gdt + 1, 0xffffffff, 0x00000000, 0x4092);
	set_segmdesc(gdt + 2, 0x0007ffff, 0x00280000, 0x409a);
	load_gdtr(0xffff, 0x00270000);

	/* IDT的初始化 */
	for (i = 0; i < 256; i++)
	{
		set_gatedesc(idt + i, 0, 0, 0);
	}
	load_idtr(0x7ff, 0x0026f800);	//借助汇编给GDTR寄存器赋值

	return;
}

void set_segmdesc(struct SEGMENT_DESCRIPTOR *sd, unsigned int limit, int base, int ar)
{
	if (limit > 0xfffff)
	{
		ar |= 0x8000;	/* G_bit = 1 */
		limit /= 0x1000;
	}
	sd->limit_low    = limit & 0xffff;
	sd->base_low     = base & 0xffff;
	sd->base_mid     = (base >> 16) & 0xff;
	sd->access_right = ar & 0xff;
	sd->limit_high   = ((limit >> 16) & 0x0f) | ((ar >> 8) & 0xf0);
	sd->base_high    = (base >> 24) & 0xff;

	return;
}

void set_gatedesc(struct GATE_DESCRIPTOR *gd, int offset, int selector, int ar)
{
	gd->offset_low	 = offset & 0xffff;
	gd->selector	 = selector;
	gd->dw_count	 = (ar >> 8) & 0xff;
	gd->access_right = ar & 0xff;
	gd->offset_high	 = (offset >> 16) & 0xffff;
	return;
}

  • 首先对gdt表进行初始化

    • gdt类型是一个指向SEGMENT_DESCRIPTOR结构体的指针 ，当执行gdt + i 时，地址会加上 i * 8

  • 对指定的1,2段进行设定

    • ```

      set_segmdesc(gdt + 1, 0xffffffff, 0x00000000, 0x4092);

      set_segmdesc(gdt + 2, 0x0007ffff, 0x00280000, 0x409a);

    • 0xffffffff 表示 4GB 的内存，段的属性为 0x4092

    • 0x00280000 是bootpack.hrb文件准备，使用 段 2 就可以执行该文件，该文件是 ORG 0 为前提翻译成的机器文件

  • >> 是一个右移位运算符， 舍弃右边溢出位，左边不足位补 0

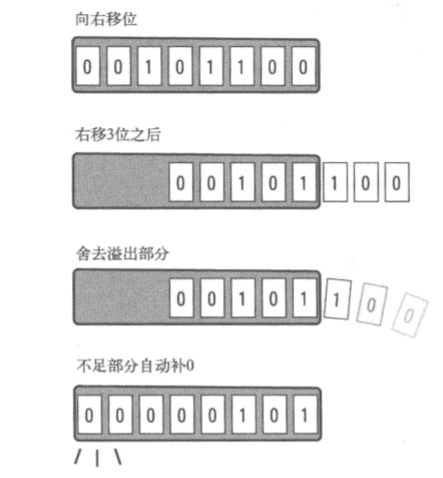

    • image-20230319114646929
_load_gdtr给GDTR寄存器赋值
  • _load_gdtr:		; void load_gdtr(int limit, int addr);
		MOV		AX,[ESP+4]		; limit
		MOV		[ESP+6],AX
		LGDT	[ESP+6]
		RET

  • 将指定段的上限和地址值赋给GDTR这个48位寄存器

    • 赋值方法特殊，需要指定一个内存地址，从指定的地址读取6个字节的数据，然后通过LGDT指令赋值给GDTR寄存器
    • 寄存器的低16位存储段上限（GDT的大小-1），高32位代表GDT的开始地址

  • 编译代码的作用

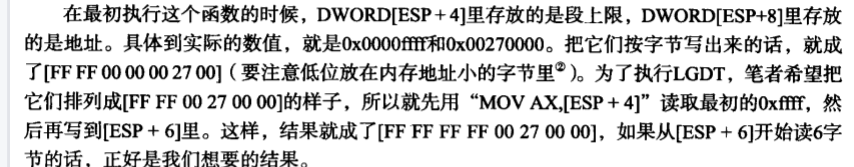

    • image-20230319165049480

set_segmdesc函数 - GDT初始化

  • 按照CPU的规格，将段的信息归结为8个字节并写入内存中

  • struct SEGMENT_DESCRIPTOR	//存放GDT的8个字节的内容
{
	short limit_low, base_low;
	char base_mid, access_right;
	char limit_high, base_high;
};

void set_segmdesc(struct SEGMENT_DESCRIPTOR *sd, unsigned int limit, int base, int ar)
{
	if (limit > 0xfffff) {
		ar |= 0x8000; /* G_bit = 1 即单位大小为1*/
		limit /= 0x1000;
	}
	sd->limit_low    = limit & 0xffff;
	sd->base_low     = base & 0xffff;
	sd->base_mid     = (base >> 16) & 0xff;
	sd->access_right = ar & 0xff;
	sd->limit_high   = ((limit >> 16) & 0x0f) | ((ar >> 8) & 0xf0);
	sd->base_high    = (base >> 24) & 0xff;
	return;
}

  • 段地址 - 4个字节 32位表示

    • base 表示段的基址， 为了兼容80286，分了三段 ，low 2个字节，mid一个字节，high一个字节

  • 段上限，表示段有几个字节

    • 只有20位，当段的属性Gbit为0时，单位则为KB; Gbit为1，limit的单位是页（4KB)，通过这个操作，可以在有限位数中增加段地址的上限（从1MB 增加到 4GB）

  • 段的访问权属性 - 12位，通常用ar表示

    • 段属性的高四位又称之为拓展访问权，在80386才出现放在了 limit_high的高4位中，这四位是 GD00
      • G 代表 Gbit，单位的大小
      • D代表段的模式，1表示32位模式， 0表示16位模式
    • ar的低八位

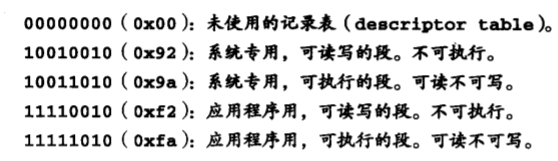

      • image-20230319175239579
      • 在32位模式下，CPU分 系统模式 和应用模式两种
        • 应用模式下，CPU对LGDT指令不执行，防止应用修改GDT，避免漏洞
        • CPU的模式取决于执行的应用程序所在的段
          • 系统模式
            • 访问权为0x9a的段
          • 应用模式
            • 访问权为 0xfa的段
