一、汇编学习

汇编核心程序

; hello-os
; TAB=4

        ORG     0x7c00          ; 指明程序装载地址
        JMP     entry

; 标准FAT12格式软盘专用的代码 Stand FAT12 format floppy code

        DB      0x90
        DB      "HELLOIPL"      ; 启动扇区名称（8字节）
        DW      512             ; 每个扇区（sector）大小（必须512字节）
        DB      1               ; 簇（cluster）大小（必须为1个扇区）
        DW      1               ; FAT起始位置（一般为第一个扇区）
        DB      2               ; FAT个数（必须为2）
        DW      224             ; 根目录大小（一般为224项）
        DW      2880            ; 该磁盘大小（必须为2880扇区1440*1024/512）
        DB      0xf0            ; 磁盘类型（必须为0xf0）
        DW      9               ; FAT的长度（必??9扇区）
        DW      18              ; 一个磁道（track）有几个扇区（必须为18）
        DW      2               ; 磁头数（必??2）
        DD      0               ; 不使用分区，必须是0
        DD      2880            ; 重写一次磁盘大小
        DB      0,0,0x29        ; 意义不明（固定）
        DD      0xffffffff      ; （可能是）卷标号码
        DB      "HELLO-OS   "   ; 磁盘的名称（必须为11字?，不足填空格）
        DB      "FAT12   "      ; 磁盘格式名称（必??8字?，不足填空格）
        RESB    18              ; 先空出18字节

; 程序主体

entry:
        MOV     AX,0            ; 初始化寄存器
        MOV     SS,AX
        MOV     SP,0x7c00
        MOV     DS,AX
        MOV     ES,AX
        MOV     SI,msg
putloop:
        MOV     AL,[SI]
        ADD     SI,1            ; 给SI加1
        CMP     AL,0
        JE      fin
        MOV     AH,0x0e         ; 显示一个文字
        MOV     BX,15           ; 指定字符颜色
        INT     0x10            ; 调用显卡BIOS
        JMP     putloop
fin:
        HLT                     ; 让CPU停止，等待指令
        JMP     fin             ; 无限循环

msg:
        DB      0x0a, 0x0a      ; 换行两次
        DB      "hello, world"
        DB      0x0a            ; 换行
        DB      0

        RESB    0x7dfe-$        ; 填写0x00直到0x001fe

        DB      0x55, 0xaa

指令汇总

• ORG：origin，告诉nask，本程序被装载在0x7c00处

  • 为啥是这个地方？因为BIOS默认会启动0x7c00~0x7dff处一共512字节的程序，上述汇编编译完成后一共512字节

• DB：data byte，意思就是此处有1个字节的内容，比如DB 0x90，此处有1个字节的内容是0x90（十六进制表示）

• DW：data word，意思就是此处有2个字节的内容

• DD：data double-word，意思就是此处有4个字节的内容

• MOV：move，移动的意思，但是在汇编里面就是赋值的意思，比如MOV AX,0相当于给寄存器AX赋值0

• ADD：add，做加法，ADD SI,1即SI=SI+1

• JMP：jump，表示跳到指定的内存地址，或者指定label，label本质也是指定地址

• CMP：compare，比较，CMP AL,0即比较AL寄存器中值是否为0

• JE：jump if equal，如果等于就跳转，一般配合CMP使用

• INT：interrupt，中断，中断比较复杂，后面专门会讲，此处带一下概念：中断CPU正在做的事情而去处理发出中断的事件比如鼠标移动

• HLT：halt，停止，意思是让CPU空闲下来，不让CPU空转

• RESB：reserve byte，预留字节，比如RESB 10表示此处往后预留10个字节，初始化为0

模块1分析

        ORG     0x7c00          ; 指明程序装载地址
        JMP     entry

• ORG伪命令

  • ORG是Origin的缩写:起始地址源。在汇编语言源程序的开始通常都用一条ORG伪指令来实现规定程序的起始地址。如果不用ORG规定则汇编得到的目标程序将从0000H开始

  • cpu在接收到int 0x19中断后，调用中断服务程序，将软盘第一扇区（512B）的程序加载到0X07c00这个地址上，操作系统BIOS会去执行0x7c00往后的512字节的指令

  • 因为这段程序将会加载到0x07c00上，所以使用org 0x7c00来规范代码（代码使用相对地址时使用）。而不是使用org 0x7c00,程序才会加载到0x07c00上

  • 使用了 org后，entry = entry + 0x7c00

• 0x7c00的含义

  • 内存中不是所有的内存都可以供应用程序使用的

    • 如：0xf0000好地址存BOIS程序不能用

  • 程序中ORG的指令的值为启动区内容的装载地址：0x00007c00 - 0x00007dff

  • 这个地址是IBM硬件上做好的规定

• JMP

  • 跳转指令， 相当于c语言的 goto 命令

• entry:

  • 一个标号，JMP跳转的目的地，类似于 goto语句要跳转的标识符

什么是标号？

• 所有的标号的值都是代表它出现的内存地址， 由编译器根据ORG指令计算出来的
• 如 MOV AX, entry
  • 表示将entry的地址0x7c50 存储到AX寄存器中

寄存器介绍

• 寄存器； 存储电路，相当于c语言的变量

16位寄存器

• AX
  • 累加寄存器, accumulator
  • AL
    • 累加寄存器的低位（ 0 -7 ）
  • AH
    • 累加寄存器的高位 （ 8 - 15 ）
• BX
  • 基址寄存器, base
  • BL
  • BH
• CX
  • 计数寄存器, counter
  • CL
  • CH
• DX
  • 数据寄存器, data
  • DL
  • DH
• SP
  • 栈指针寄存器, stack pointer
• BP
  • 基址指针寄存器, base pointer
• SI
  • 源变址寄存器, source index
• DI
  • 目的变址寄存器, destination index

32位的寄存器

• EAX
• EBX
• ECX
• EDX
• ESP
• EBP
• ESI
• EDI

段寄存器 - 16位

• ES
  • 附加段寄存器，extra segment
• CS
  • 代码段寄存器, code segment
• SS
  • 栈段寄存器, stack segment
• DS
  • 数据段寄存器, data segment
• FS
• GS

模块2 - 标准FAT12格式软盘专用的代码 Stand FAT12 format floppy code

• 这是固定的，用于格式化软盘

模块3 - 赋值操作

entry:
        MOV     AX,0            ; 初始化寄存器
        MOV     SS,AX
        MOV     SP,0x7c00
        MOV     DS,AX
        MOV     ES,AX
        MOV     SI,msg

• MOV 指令

  • 赋值指令（copy操作）

  • MOV指令的源地址和目的地址，可以是寄存器、常数、内存地址

• 汇编语言保留字

  • BYTE
    • MOV BYTE [678] 123
      • 用内存 678 号地址 保存 123这个数值，产犊为一个字节大小
  • WORD
    • MOV WROD [678] 123
      • 这是双字节16位指令，会将123写入相邻的678，679两个地址（即两个字节大小）
      • 相邻是指往地址增加方向
  • DWORD
    • 就是4个字节大小

• MOV指令规则

  • 源数据和目的数据必须位数相同

MOV BX DX
MOV AL, BYTE [BX]

==
MOV AL BYTE [SI]

模块4 - 在屏幕显示一个字节的内容， 这里是一个循环，不断执行 putloop

putloop:
		MOV		AL,[SI]
		ADD		SI,1			; 给SI加1
		CMP		AL,0
		JE		fin
		MOV		AH,0x0e			; 显示一个文字
		MOV		BX,15			; 指定字符颜色
		INT		0x10			; 调用显卡BIOS
		JMP		putloop

• MOV AL, [SI]

  • []代表内存的意思

  • 内存

    • 对于CPU而言，属于外部存储器
    • 当CPU向内存读取数据
      • CPU要通过一部分引脚，向内存中发送电信号，告诉内存把相应位置的数据通过引脚发送到CPU

  • 只能用BX，BP，SI， DI 四个寄存器指定内存地址

• ADD 指令

  • 加法指令

  • ADD SI I 等价于 SI = SI+1

• CMP

  • 比较指令

  • CMP a, 3 等价于 if(a ==3)

• JE

  • 条件跳转指令 - jump if equal

  • CMP AL, 0
    JE fin

    等价于
    if(AL == 0)
    	goto fin; //fin是个标号


• INT 指令

  • 软件中断指令 interrupt

    • 电脑中BIOS装在电脑主板的ROM中，是预先写入的基本输入输出系统，一些系统开发程序经常用到的程序，而INT就是用来调用这些函数的指令
      • 如 INT 0x10
        • 调用16 号函数，用于控制显卡

  • 要显示内容到屏幕，需要先把内容写入寄存器，然后在调用 INT 0x10去调用显卡

• HLT

  • 让CPU停止动作的指令 - halt

  • 让CPU进入待机状态，等待外界变化（键盘，鼠标等）后唤醒，继续执行程序

模块5 - 让CPU空转

fin:
		HLT						; 让CPU停止，等待指令
		JMP		fin				; 无限循环

模块6 - 要显示的字符

msg:
		DB		0x0a, 0x0a		; 换行两次
		DB		"hello, world"
		DB		0x0a			; 换行
		DB		0
		RESB	0x7dfe-$		; 填写0x00直到0x001fe
		DB		0x55, 0xaa

• 有了 ORG命令之后，$的含义发生变化

  • 原：输出文件的第几个字节

  • 现：要读入的内存地址

总结

• 汇编语言是按顺序执行，除非出现跳转语句
• 所以上述代码执行流程：初始化寄存器，调用BIOS显示msg里面的内容：hello world，然后HLT住CPU

制作启动区(helloos4)

• 根据上述的启动区的汇编代码，制作512字节的启动区

  • 源文件为上述的汇编核心代码ipl.nas， 编译汇编代码成二进制代码, asm.bat

    • 输出文件名为 ipl.bin ，是汇编代码编译后的机器代码

    • 列表文件为ipl.lst，ipl.lst是每句汇编指令和机器指令的对照

    • ..\z_tools\nask.exe ipl.nas ipl.bin ipl.lst


  • 以二进制代码制作磁盘映像文件

    • ..\z_tools\edimg.exe   imgin:../z_tools/fdimg0at.tek   wbinimg src:ipl.bin len:512 from:0 to:0   imgout:helloos.img


  • 在虚拟器运行映像文件

• 可以在VMware虚拟机中，给现有的虚拟机添加软盘和文件去运行，[参考文章]((149条消息) VMWare虚拟机启动img文件_vmware img 启动系统_我要出家当道士的博客-CSDN博客)

• 现在的流程

  • 编写asm.bat编译汇源源码文件，得到二进制可执行文件
  • 二进制代码制作磁盘映像文件
  • 启动 console
    • 输入 asm 编译
    • 输入making 制作镜像文件
    • 输入run 运行镜像文件

二、 Makefile 入门

• makefile可以解决上述的繁琐的批处理方式
• 一个批处理文件，实现将源码编译成可执行文件说明书

简单的Makefile文件

• # 文件生成规则

  ipl.bin:ipa.nas Makefile
  	..\z_tools\nask.exe ipl.nas ipl.bin ipl.lst

  helloos.img : ipl.bin Makefile
  	..\z_tools\edimg.exe   imgin:../z_tools/fdimg0at.tek
  		wbinimg src:ipl.bin len:512 from:0 to:0   imgout:helloos.img


• 代码解释

  • 是注释符号， \ 是续行符号

  • ipl.bin:ipa.nas Makefile

  • 表示要制作文件ipl.bin，先检查ipl.nas和Makefile是否准备好，如果是在，则makefile工具就会自动执行下一行

  • 为了使用make.exe让Makefile发挥作用，做一个make.bat从命令行运行这个makefile工具，在tolnet/z_new_w文件夹下有一个示例

  • 打开一个命令行窗口，输入 make -r ipl.bin， make.exe就会启动

    • 它先读取Makefile文件，寻找制作ipl.bin的方法，它从Makefile中找到并执行其中的命令，生成ipl.bin

  • 输入 make -r helloos.img

    • 也是启动make.exe去执行，然后按照命令去执行，生成helloos.img文件

  • 如果在没有 ipl.bin文件，直接输入 make -r helloos.img

    • 它会先去试图生成helloos.img，发现ipl.bin还没存在，则去Makefile中寻找方法去生产ipl.bin，再回来生成helloos.img

  • 如果已经有了这两个文件，再执行make -r helloos.img， make.exe会先判断输入文件有没有变化，有则重新编译执行；如果是没有改变，Makefile就是什么都不干

• 如何执行

  • 启动一个 console
  • 输入 make -r ipl.bin
  • 输入 make -r helloos.img

总结

• 我们可以在Makefile中增加内容，就可以把批处理文件替换， 直接输入 make 标号即可

# デフォルト動作

default :
	../z_tools/make.exe img

# ファイル生成規則

ipl.bin : ipl.nas Makefile
	../z_tools/nask.exe ipl.nas ipl.bin ipl.lst

helloos.img : ipl.bin Makefile
	../z_tools/edimg.exe   imgin:../z_tools/fdimg0at.tek \
		wbinimg src:ipl.bin len:512 from:0 to:0   imgout:helloos.img

# コマンド

asm :
	../z_tools/make.exe -r ipl.bin

img :
	../z_tools/make.exe -r helloos.img

run :
	../z_tools/make.exe img
	copy helloos.img ..\z_tools\qemu\fdimage0.bin
	../z_tools/make.exe -C ../z_tools/qemu

install :
	../z_tools/make.exe img
	../z_tools/imgtol.com w a: helloos.img

clean :
	-del ipl.bin
	-del ipl.lst

src_only :
	../z_tools/make.exe clean
	-del helloos.img

• Makefile会自动跳过没有必要的指令

  • 直接 make asm、make img、make run，它就会自动执行相应的指令

• make clean

  • 删除最终结果（这里是hellos.img)以外的所有中间文件，将磁盘整理干净

• make src_only

  • 把源程序意外的所有文件都删除干净

• 通过default，设置不带make参数时的默认指令

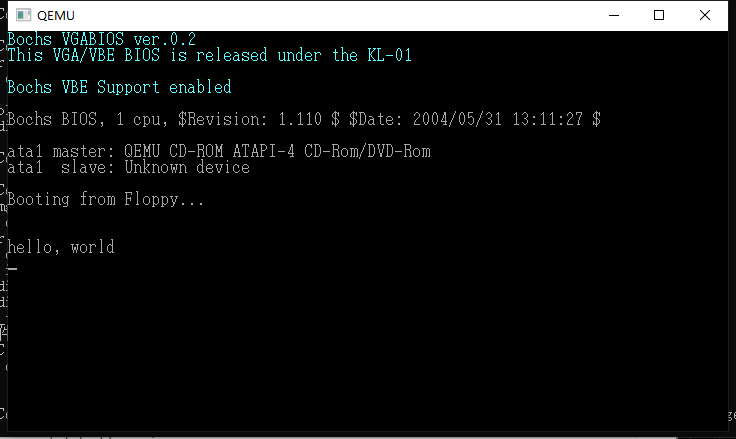

运行

• !cons_st打开命令行窗口
• 依次输入 make asm, make img, make run
