如何使用autolayout的UIView加入动画
hi,all:
在经过了一番犹豫之后,我决定将我自己做的这个小APP的源代码发布给大家:
其出发点是和大家一起学习iOS开发,仅供学习參考之用。
之前代码是托管与gitlab
上的。今天我将其pull到github上来了,大家能够自行下载:git clone git@github.com:lihux/twentyThousandTomatoes.git没有安装git或者不会用的童鞋。
请猛戳github地址:https://github.com/lihux/twentyThousandTomatoes,进去之后选
择download zip下载就可以。
当我们对一个UIView使用了autolayout自己主动布局之后。也就意味着我们放弃了
传统的通过设置view的frame等方式手动的改动、确定这个view的位置、尺寸属性。
甚至从某种程度上讲,我们应该忘记view的frame属性:它的确定不再取决于我
(手动的直接修改),而是通过我们在storyboard或者code中提供的约束条件
(constraints),通过一个自己主动布局引擎(苹果为autolayout採用的是Cassowary
布局引擎,參考文档:点击打开链接),计算出这个view的frame。因此我们能够
觉得使用了autolayout的view的frame属性是一个仅仅读的属性。
在代码里觉得的修改
这个view的frame并不能对这个view的frame产生真正的效果(事实也确实如此)。
如今问题就来了,在曾经我们常常通过对一个view的frame的改动产生view移动
的动画效果,那么在使用了autolayout的view世界中我们该怎样实现同样的效果呢?
答案是。我们“将计就计”,通过改变这个view上的某个约束constraint然后在uiview的
animation block中触发layout来实现。
一、预期效果
以下我们以一个简单的样例来进行具体的说明:

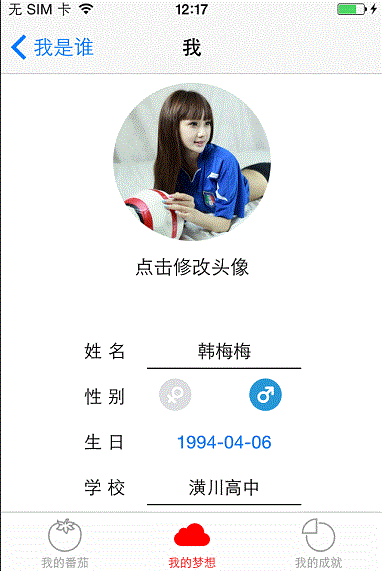

如上图所看到的。整个界面都使用了autolayout,如今我们想实现这样一个效果:
当我们点击显示生日的button的时候,整个view向上滑动,同一时候向上推出一个日期
选取器(date picker)。类似于点击textfield。弹出键盘后整个界面为了避免被遮
住而向上移动的效果。
选取完毕日期后点击生日日期button或者完毕button整个view向
下缩回,同一时候date picker向下滑出可视范围。
二、实现细节

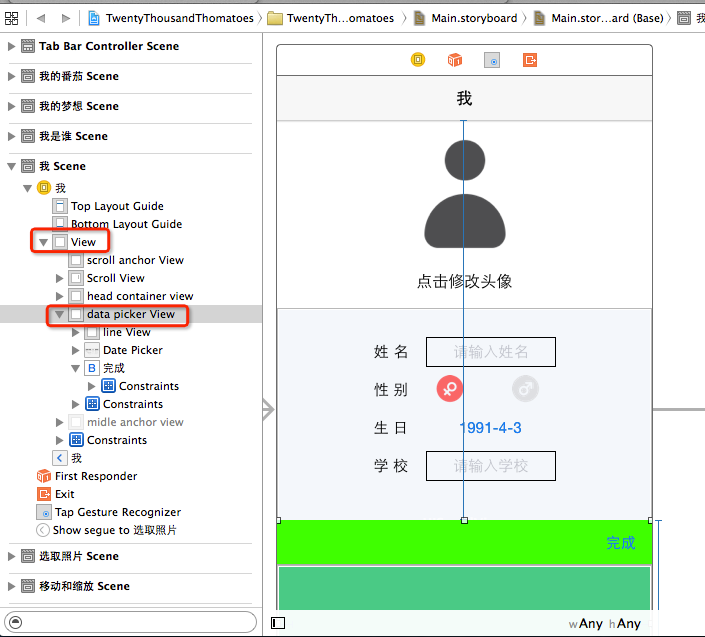

首先来看一眼storyboard中view的层级结构:例如以下图所看到的,从图中我们能够
看到。整个view的布局相当简单。就两级:根view和我们的date picker view,其
中date picker view包括了一个完毕button和系统的date picker。这种话。要实现
整个view和date picker view同一时候上移的效果,我们仅仅须要对根view和date picker
view同一时候做动画就可以。
考虑怎样实现根view的动画效果,这里我们能够巧妙的通过改动根view的
bounds属性来实现根view的上移效果。注意这里我们须要明确view的bounds属性
和frame属性的差别,前者是相对于当前view的本地坐标系而言的。而后者则是相
对于当前view的父view的坐标系而言的。
简单的讲,frame决定了一个view相对于父view的position和size信息。而
bounds则决定了当前view展示的内容相对于本地坐标系的位置。
这里我们将view
自身的可视内容和subviews能够看做一页纸上的内容信息,而view本身可以看成
是一枚放于纸上的放大镜,放大镜的大小不一定是和纸(content size)同样大小
的。bounds属性的作用就是确定这枚放大镜相对于纸的位置:一个bounds =
(0, 200, 300, 300)就意味着我们要将这枚放大镜向纸的下方移动200个points,但
放大镜相对于父view的位置仍是保持不变的,这样给我们的效果就是这个view(显
示的内容)向上移动了200个points.
修改bounds的origin属性并不会修改这个view的frame,通过这样的展示内容的
移动给我们产生一种view向上移动了的幻觉。如上图中。“哪个位置...”为成为我们
放大镜中看到的第一行。

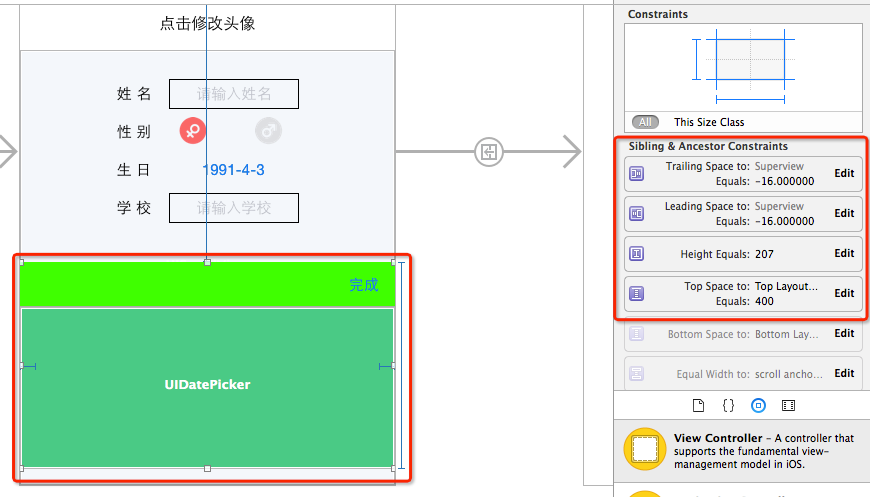

根view上移动画的效果攻克了,以下我们再来看日期选取器date picker。在
storyboard中对其添加的约束例如以下:定高207、trailing/leading/top相对于super
view (根view)的位置。
确定date picker view y轴方向上下移动的约束显然是top约束。点开top约束,
能够看到该约束的具体内容:
一个约束能够描写叙述为:firstItem.attributeA = secondItem.attributeB * multipler
+ constant。
结合上图我们能够得出date picker view的top约束为
datePickerView.Top = topLayoutGuide.bottom * 1 + 400
我们能够通过改动这里的constant值来改动这个top约束以达到预期效果,事实
上通过改动而不是删除旧的constraint再加入新的constraint也正是苹果所推荐的,

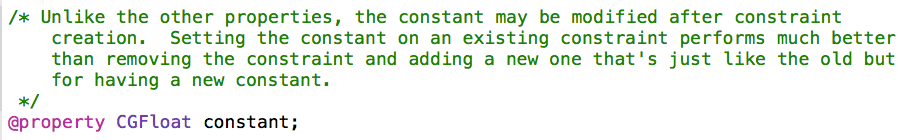

在NSLayoutConstraint.h头文件里有例如以下说明:
这样。date picker view的上下移动就能够通过获取并改动其top约束来实现。
须要注意的是在代码中获取datepicker view的top约束实际上是要在其父view的
constraints数组中查找。这是由于每一个view的constraints数组中保存的实际上是
layout 子view所需的约束的集合。
我们还要定义个辅助BOOL变量,已推断date picker view是否以弹出:
<span style="font-size:18px;">@property (nonatomic, assign) BOOL hasShowPickerView;</span>
接下来定义一个辅助函数,用于查找date picker view的top约束并改动其
constant属性为给定的值:
- (void)replacePickerContainerViewTopConstraintWithConstant:(CGFloat)constant { for (NSLayoutConstraint *constraint in self.pickerContainerView.superview.constraints) { if (constraint.firstItem == self.pickerContainerView && constraint.firstAttribute == NSLayoutAttributeTop) { constraint.constant = constant; } } }
代码里我们在picker container view (即文中的date picker view)的
superview的constraints属性中查找,假设发现firstItem和firstAttribute属性各自是
date picker view和top,则该constraint即为目标约束,然后改动其constant属性。
在view首次被载入的时候我们想确保date picker view 处于整个view的最底部即隐
藏的状态,因而我们在viewcontroller的viewDidLoad方法中调用辅助方法改动一下
date picker view的top约束:
<span style="font-size:18px;">[self replacePickerContainerViewTopConstraintWithConstant:self.view.frame.size.height];</span>
在首次点击birthday button的时候动画改动根view的bounds和date picker
view的top constraint。注意上移gap的计算。
再次点击birthday button的时候将根
view的bounds恢复到正常值,date picker view的top constraint也恢复到viewDidLoad
中设置的值:
<span style="font-size:18px;">- (IBAction)didTapOnBirthdayButton:(id)sender { self.hasShowPickerView = !self.hasShowPickerView; if (self.hasShowPickerView) { CGRect birthdayButtonFrame = self.birthdayButton.frame; birthdayButtonFrame = [self.view convertRect:birthdayButtonFrame fromView:self.birthdayButton.superview]; CGFloat birthdayButtonYOffset = birthdayButtonFrame.origin.y + birthdayButtonFrame.size.height; CGFloat gap = birthdayButtonYOffset - (self.view.frame.size.height - self.pickerContainerView.frame.size.height); CGRect bounds = self.view.bounds; if (gap > 0) { bounds.origin.y = gap; } else { gap = 0; } [self replacePickerContainerViewTopConstraintWithConstant:birthdayButtonYOffset]; [UIView animateWithDuration:0.25 animations:^{ self.view.bounds = bounds; [self.view layoutIfNeeded]; }]; } else { [self replacePickerContainerViewTopConstraintWithConstant:self.view.frame.size.height]; CGRect bounds = self.view.bounds; bounds.origin.y = 0; [UIView animateWithDuration:0.25 animations:^{ self.view.bounds = bounds; [self.view layoutIfNeeded]; }]; } } </span>
上述代码中的[self.view layoutIfNeed]去掉也是没问题的。可能比較费解的是
根view.bounds.origin.y的上移gap的计算以及top constraint的constant值的计算。
关键实在真正理解view的frame和bounds的意义。
至此程序达到了预期的效果。以下的gif图展示了动画效果。
1.竖屏:
2.横屏:
三、小结
在使用autolayout之前我们敲代码控制界面的构成就好比是开一辆手动挡的汽
车,尽管频繁换挡(改动frame)非常繁琐。却也非常享受那种能够全然控制汽车档位的
自由感。使用了autolayout之后则一下子升级为了自己主动挡汽车,切换档位的活不再由
我们直接操作。而仅仅能通过油门(constraints)的大小来间接的改变汽车的档位。
在
自己主动挡汽车里,我们必需要放弃直接控制档位的想法。那是不可能的了,我们必需要
学会通过熟练掌握脚下的油门和刹车来控制车速。在习惯了自己主动挡之后。相信大家也
一样可以得心应手的做自己想做的事情。
