【AllJoyn专题】基于AllJoyn和Yeelink的传感器数据上传与指令下行的研究
接触高通物联网框架AllJoyn不太久,但确是被深深地吸引了。在我看来,促进我深入学习的原因有三点:一、AllJoyn开源,对开源的软硬件总会有种莫名的喜爱,虽然或许不会都深入下去;二、顺应潮流,物联网虽远未普及,但已是大势所趋,高通公司在领域布局,致力于打造舒适高效的智能家居场景,推出AllJoyn软件框架,适应了发展趋势;三、文档丰富,开源软件的使用,特别是框架,若没有文档相助,相信没有多少开发人员愿意尝试,AllJoyn在这方面做得不错,日后还需做得更好。当然啦,也有些额外原因,包含高通的大力推广,个人对C++的喜爱等等。
近期,依据之前所学,利用AllJoyn和国内受人欢迎的Yeelink物联网平台完毕了一个简单的Web of Things的小系统。我们知道随着因特网的蓬勃发展和物联网在全球的兴起,一个新的执行模式也在悄然诞生,即Web of Things,简称为WoT。它可被理解为是IoT的一部分,集中实现以Web方式来控制和管理物联网中的资源,包含各种网关及网关上的传感器,其主旨是提倡通过REST Web API的形式直接对智能终端与网关上的资源进行开放,用户能够通过訪问互联网的方式来訪问终端的数据资源,这就是典型的互联网模式。而Yeelink平台恰好能提供这种功能需求,所以我选择了它作为应用层;而在网络层能够细分为两种,一种是公网传输,即借助眼下成熟的互联网,二种是局域网传输,AllJoyn与生俱来的局域传输能力就在这里得到了体现;最以下为感知层,即Arduino终端作为网关接各种感知设备。结构示意图如图0所看到的:
眼下系统实现的两大功能例如以下:
1、上传温度传感器採集的温度值至Yeelink平台,在平台上以易读方式显示;
2、通过点击平台上的虚拟开关向感知层的Arduino终端发出命令,控制LED灯的亮灭;
1 工具和开发环境
AllJoyn
关于AllJoyn的介绍,我相信维基百科和官方文档会比我说得具体得多,可參考后文的链接。依照我眼下的理解就是用它能够实现邻近设备间的互联互通,无论是什么设备,仅仅要支持alljoyn,通过wifi、蓝牙都可高速连接,实现信息共享和及时通信。它的优点之中的一个就在于支持多编程语言和多平台,很方便开发人员的使用
Yeelink
Yeelink是一个国内开放的的物联网平台,每一个注冊用户都可免费加入设备及传感器,利用平台提供的Restful接口,实现对各个传感器的代码訪问,从而能够实现传感器数据上传和控制终端等多种功能。有这样一个免费平台,相信对开发人员来说是一大福音!
软件环境
我眼下服务端是在windows 7系统下做此实验,如若在linux环境下执行,需改动部分平台相关代码。集成开发环境是Visual Studio 2012,非常强大的IDE,在x86平台下用scons命令生成的samples目录下相同都是VS项目文件。client的实现则是用开源硬件流行的IDE——arduino-1.5.6-r2,它支持arduino due开发板,用它可进行文件的编辑与烧写。
硬件环境
除了x86 PC,大点的就仅仅是arduino due开发板了。日前智能硬件的盛行也促进了开源硬件领域的发展,用arduino等相关成熟硬件可高速做系统原型,大量节约成本,在适当情况下是个非常好的技术解决方式。令开发人员欣慰的是,开源硬件社区非常流行,所以有非常好的问题解决资源。
有arduino板,但无传感器可不行。为方便起见,我眼下所展示的就仅仅是温度传感器DS18B20一种。因为详细的传感器数据获取与alljoyn并无关联,所以就以温感为例阐述基于alljoyn的传输数据,其他传感器数据就与之类似了。另外,为了配合控制指令下传,配备了一个发光二极管,当然这是arduino due板上已有的,在13号引脚上。
---------------------------------------------------------------------------------------------------- --------------
友情建议:建议刚開始学习的人学习x86平台下的alljoyn时,先可直接在VS下进行编辑生成,毕竟有比較好的代码提示功能,熟练后再可用notepad等工具。如若刚学就在notepad上写代码,会非常让人无奈,由于一大堆函数和參数你都不知道,不easy发现错误。
---------------------------------------------------------------------------------------------------- --------------
2 结构框架
本系统共同拥有两个Arduino Due开发板作client,因为是瘦client,所以须要标准client提供Daemon才可连接,这一点在官方文档中讲得非常明确,不再赘述;Windows 7 PC端作为服务端,公布服务供瘦client连接,或许有朋友注意到了这与官方样例ledctrl和AJ_LedService不太一样,客户与服务的角色颠倒了,瘦client不再作为服务而是客户了;另外一方面,PC服务端通过互联网与Yeelink平台进行交互,实现数据上传与接收指令,接收到的指令又通过AllJoyn总线控制瘦client,从而实现了Yeelink平台下基于AllJoyn的传输数据与控制功能。其结构框图如图1所看到的:
3 各子系统具体解释
3.1 Yeelink平台
要想利用Yeelink资源,就须在官网注冊一个唯一帐号,在用户中心进行设备和传感器加入。例如以下图所看到的,我加入了arduino设备
接下来在“我的设备”项,加入温度传感器和控制开关,系统会为每个设备生成唯一的URL,通过URL就能够訪问特定传感器了。详细操作文档可參考这里:http://www.yeelink.net/develop/api
3.2 PC服务端
在讲到接下来的服务和客户实现时,我会就核心代码作具体解析,而不会写上完整代码,望读者理解
服务端主流程例如以下图所看到的:
上图是主线程的流程,因为在PC上是多线程执行,所在在监听对象、总线对象上都有额外的线程执行,它们是异步的,也就意味着当事件发生时,能够迅速得到响应,比方当服务端收到温感瘦client传来看温度时,总线对象就调用其方法处理函数向Yeelink平台上传。以下就重点细节来谈谈怎样设计服务端
首先创建总线对象,然后给总线对象加入接口。接口中有一个sendTemp方法,带一个字符串输入參数,有一个ledSwitch信号,带一个uint8_t型參数。最后激活接口和启动总线
接下来创建监听和总线对象,分别给总线注冊监听和总线对象实例,最后总线实例開始连接本地router
在监听类中,我们又一次实现了几个虚函数,包含
bool AcceptSessionJoiner(SessionPortsessionPort, const char* joiner, const SessionOpts& opts)
void SessionJoined(SessionPort sessionPort,SessionId id, const char* joiner)
void NameOwnerChanged(const char* name,const char* previousOwner, const char* newOwner)
前两个是服务端特有的,当有客户接入时,会自己主动被调用;最后一个服务和客户都可调用,当有服务或客户进入或退出时,总线上会发生名称改变,从而它被调用,有时不止一次。这三个虚函数的实现基本是常规写法,就不在此解说了
在总线对象实例的构造中,我是这样做的:
首先给总线加入已经设置的接口,为sendTemp方法加入方法处理函数,同一时候给私有成员ledSwitchMember设置值
在方法处理函数中,获取传过来的温度值,字符串形式,就往yeelink平台上传:
我须要强调的是,在makeString方法中,若要正确拼装成http post请求,有几条属性不能少,于是定义了四个全局数组:
char yeelink_server[] = "api.yeelink.net";
char temp_path[] = "/v1.0/device/9966/sensor/19877/datapoints";
char switch_path[] = "/v1.0/device/9966/sensor/22595/datapoints";
char apikey[] = "d3d565a5923afdd82105e0e5a";
相应着post请求中的下面项:
POST /v1.0/device/9966/sensor/19877/datapoints HTTP/1.1
Host: api.yeelink.net
U-ApiKey: d3d565a5923afdd82105e0e5a
host和path共同组成了传感器的URL,具体说明可參见yeelink文档
至于在初使化windows socket函数中,也需用到yeelink_server,填入相关结构的域,例如以下所看到的:
这部分是与平台相关的,若移植到linux平台,须要改动
在总线对象类中,另一个成员函数emitLedSwitchSignal用于主线程发射信号给led瘦client
将发来的參数封装成message參数,和信号一起发送出去,注意sessionid为ledclientid
我们回到主线程main中,Connect之后就開始公布服务了,三步曲:Request,CreateSession,Advertise
最后进入循环,轮询我在yeelink中加入的控制开关状态:
在这里我採取的是被动轮询开关状态的方式,事实上不是最佳的,最好是开关状态一改变,就像硬件中断似的,立马通知CPU,而在此之前CPU全然能够去做其他事。但这须要yeelink平台的主动发送,貌似不太好办,所以就隔断时间轮询状态了。时间间隔也要选好,大了,LED灯变化有延迟;小了,请求太频繁又被yeelink拒绝。那么怎样轮询呢?事实上与上传温度差点儿相同,还是组装(只是如今是GET请求)、初使化socket,只是在接收中我是这么做的:
相关注意点已在凝视中说明。之所以待状态改变后才发射信号,也是为了性能着想,没有必要在状态未改变时也发射。最后返回的值是一个uint8_t型,取值为0或1,0表示熄灭LED灯,1表示点亮LED灯。仅仅要开关状态改变,就把此信息发送给LED瘦client
3.3 温感瘦client
写client代码之前,首先建立目录,起名需和.ino文件的主名保持一致,这是arduino环境默认的习惯。我将着重讲述温感数据的发送过程,至于获取温度值,读者可參考arduino中文社区的这个帖子:http://www.arduino.cn/thread-1345-1-1.html,同一时候下载四个源文件:
DallasTemperature.cpp,DallasTemperature.h,OneWire.cpp,OneWire.h,这属于获取温度的库,所有和ino文件放在一起
另外创建另外一个cpp文件,为alljoyn相关的核心文件,传输温度值。以下着重讲述这个文件
首先要重视下面几个数据结构的书写:
服务名、路径、port、接口名务必和服务端保持一致,接口中必需要有sendTemp方法,携带一个字符串參数,其他的和Dummy作用一样,作填充;SEND_TEMP表示为AJ_PRX_MESSAGE_ID型
在AJ_Main中,首先做例如以下工作:
成功连上服务后,StartClient才会返回
接下来才是核心动作,获取温度、方法调用、睡眠,再循环:
因为我不关心后面的解消息过程,所以重点就是前几句,方法调用例如以下:
首先marshal方法,然后marshal參数,即温度值,最后deliver。这样,就会导致服务端的方法回调函数被调用
3.4 LED瘦client
这一端与温感有些地方类似,只是文件就仅仅有2个,一个ino,一个以alljoyn为主的cpp
主要改动在于在sampleInterface中,加入ledSwitch信号"!ledSwitch instr>y",再提前定义#define LED_SWITCH AJ_PRX_MESSAGE_ID(0, 0, 2)
開始阶段当然就与温感类似了,StartClient成功后,就開始解消息,由于服务端的信号要过来了:
当信号过来后,检验消息ID,发现是LED_SWITCH,就解參数,获取开关状态。假设为1,则点亮LED;为0则熄灭之。另外在这个client就不用睡眠了,由于是被动接收服务端的信号
4 演示验证
待服务、两个client代码实现后,服务端生成exe文件,连接好硬件,client分别烧入两个arduino due开发板。粗略图例如以下图:
那个红色板上面就有DS18B20温度传感器,三个引脚号接入到了当中一个arduino板的引脚上。两个板子都与主机PC通过路由器同处一个局域网内部。还得强调一点,若要使PC服务端能与板子通信,必须启动瘦clientSDK bin下的SampleDaemon.exe程序,由于服务端并没有绑定的Daemon,它就是来提供Daemon给瘦client使用的,其源代码能够\alljoyn-14.02.00-src\alljoyn_core\samples\SampleDaemon找到
以下首先看温度传感器的验证
连接好硬件上电,打开yeelink平台的温度传感器的显示页面,方便随时刷新;点击arduino IDE,按shift+ctrl+M打开串口终端,有例如以下显示:
如若没有SampleDaemon,是不会有最后一句输出的;接下来在命令行运行服务端程序:
正如上图所看到的,服务端一启动,就发现了客户接入,接入成功之后開始会话。因为我的开关初使状态是开着的,程序默觉得关,所以状态改变就发射了一次信号;同一时候收到了温感一端发来的温度值;串口终端的打印也表明传送温度成功,字符'f'的输出是我的输出函数的小问题,暂无论它。几秒钟之后,成了这样:
咦?为什么温度上升了呢?呵呵,那是由于我把手指放在DS18B20上了!它当然温度升高啦。此时我们再来看yeelink上温感的反应:
不负所望,在14年9月13日 12:26:34分显示了最初的温度值26.6,前面的为之前的数据了。这也就实现了在线监控温度的功能了
在另外一client,打开串口窗体:
服务端收到了另外一客户的接入,NameOwnerChanged被调用了好几次,倘若我接下来在用鼠标点击yeelink的控制开关,即下图所看到的:

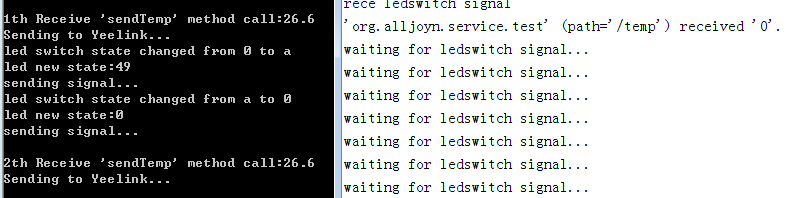

服务和瘦client的反应是:
由结果可知,我是开了一次开关,又关了一次开关,导致client先后接到1,0,过程中观察LED灯的反应就是一亮一灭,同一时候温度值也可在下图中收到:
上面应该是传输错误才出现了a字符
到此为止,整个预先设想功能基本实现了
5 值得改进
1、能够添入很多其它传感器,从而让功能更加丰富
2、能够让第三个瘦client充当服务,比方用arduino板,移动手机等等,假设处理能力满足条件的话。由于作为多个客户的服务端,数据处理能力应该要强些,假设仅仅是单线程,像arduino板,是否能处理值得验证
3、能够给温度传感器设定阈值,一旦温度超过给定值就採取报警,鸣响蜂鸣器之类的设备
6 參考链接
AllJoyn官方1:https://allseenalliance.org/
AllJoyn官方2:https://www.alljoyn.org/
Yeelink官网:http://www.yeelink.net/
Arduino Due介绍:http://www.arduino.cc/en/Main/ArduinoBoardDue
Arduino 中文社区:http://www.arduino.cn/
