开源网络抓包与分析框架学习-Packetbeat篇

开源简介
packbeat是一个开源的实时网络抓包与分析框架，内置了很多常见的协议捕获及解析，如HTTP、MySQL、Redis等。在实际使用中，通常和Elasticsearch以及kibana联合使用，用于数据搜索和分析以及数据展示。
开发环境：Go语言
Git：源码管理
IDE：推荐sublime或者liteide
开发之前
1.packbeat已经被elastic整合在beats项目中，使用前登录github,并打开
https://github.com/elasticsearch/beats.fork到自己的仓库。

如：https://github.com/lindsay-show/packbeat

2.创建相应目录

mkdir -p $GOPATH/src/github.com/elastic
cd $GOPATH/src/github.com/elastic

3.git clone

git clone https://github.com/elasitc/beats.git
cd beats

4.修改官方库为upstream源，设置自己的仓库为orgin源

git remote rename origin upstream
git remote add origin git@github.com:lindsay-show/packbeat.git

5.获取最新代码（刚fork，可忽略），并创建分支用于自定义功能开发

git pull upstream master
git checkout -b mypackbeat

6.切换到packbeat，并获取依赖信息

cd packbeat
mkdir -p $GOPATH/src/golang.org/x/
cd $GOPATH/src/golang.org/x
git clone https://github.com/golang/tools.git
go get github.com/tools/godep

7.使用make编译packbeat源码，得到packbeat可执行文件
注：
[1] git的相关介绍和命令可参考 Git教程（http://www.liaoxuefeng.com/wiki/0013739516305929606dd18361248578c67b8067c8c017b000）
[2] go安装及环境变量配置可参考 Golang官网（https://golang.org/doc/install）

源码框架

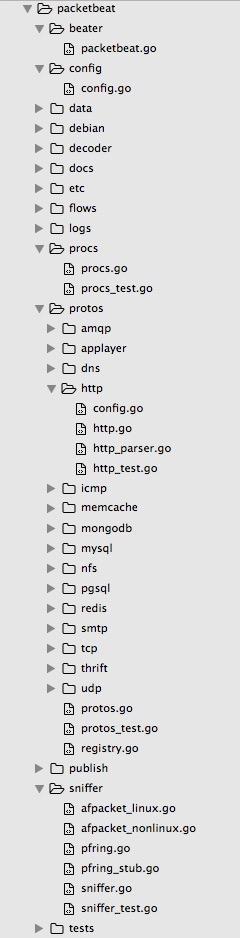

packbeat项目源码结构如下：

packetbeat整合在beats项目中，其中还包括topbeat以及filebeat,现简要介绍beats源码框架内容如下:

• /libbeat:公共依赖库
• /filebeat:logstash升级版，处理日志类型数据
• /packbeat:网络抓包
• /topbeat:监控系统性能；
• /vendor:依赖的第三方库（如dns开源库或者其他协议栈）
• /tests:用于测试的pcamp抓包文件
• /scripts:测试脚本

关于topbeat及filebeat的更多介绍参考elastic官网（https://www.elastic.co/）。

packebeat源码框架介绍如下：

• /packetbeat/main.go:项目启动入口;
• /packetbeat/config/:config.go，定义了所有配置相关的struct结构体
• /packetbeat/debian/:打包相关
• /packetbeat/docs/:文档
• /packetbeat/etc/:配置文件示例
• /packetbeat/procs/:获取系统内核运作状态与进程信息的工具类
• /packetbeat/protos/:自定义协议类，每个子目录对应一个应用协议,包含配置相关的结构体及具体实现
• /packetbeat/sniffer/:三种不同抓包方式的实现，如pcap、af_packet及pf_ring
• /packetbeat/tests/:测试相关的文件，包含协议pcap文件及python测试脚本

注：以上介绍针对packetbeat-1.2.1,区别官网的开发帮助文档（官网未更新）。

工作原理

介绍了beats及packetbeat源码结构，简要说明一下packetbeat的工作原理:

每一个协议都有一个或者多个固定的端口用于通信，开发者要做的事情就是定义协议端口，然后按照TCP以及UDP实现对应的接口，Packetbeat会捕获到指定端口的数据包，然后交给开发者定义的方法来解析，如TCP对应的是Parse，UDP是ParseUdp.解析出来的结构化数据封装成Json，插入到Elasticsearch中，后续便可使用Elasticsearch的搜索和数据统计能力进行应用层数据分析。

使用方法

了解Packetbeat的工作原理后，接下来介绍如何使用packetbeat进行网络数据包捕获及分析。

在上述介绍中，我们知道packetbeat/protos目录下支持自定义协议，目前Packebeat支持的协议如下:

• ICMP (v4 and v6)
• DNS
• HTTP
• Mysql
• PostgreSQL
• Redis
• Thrift-RPC
• MongoDB
• Memcache

以HTTP为例，安装packetbeat源码后，配置文件packetbeat.yml中默认已经配置了上述支持的协议类型。使用步骤简述如下:

• 安装Packetbeat源码
• 配置packetbeat.yml文件，默认不用更改（默认配置输出到elasticsearch）
• 加载packetbeat索引至elasticsearch中（使用第三方脚本）
• 启动elasticsearch及kibana，查看http数据包捕获及分析

如：启动packetbeat，打开几个网页，在终端极即可看到packetbeat已注册的协议类型以及http请求数据和应答数据包

cd packetbeat-1.2.1
./packetbeat -N -e

注：
[1] Packetbeat详细使用说明，请参考Packetbeat官方帮助文档（https://www.elastic.co/guide/en/beats/packetbeat/current/_step_4_starting_packetbeat.html），非常详细。
[2] Elasticsearch及kibana的安装和使用，请参考Elastic官方帮助文档（https://www.elastic.co/guide/index.html）。

扩展协议开发
在前面介绍到，目前packetbeat支持的协议类型主要是HTTP等常见协议类型，即时通信协议，如sip、msrp以及xmpp等暂不支持。如何对packetbeat进行协议扩展是我们研究该源码的主要目的。
网络传输两大协议TCP和UDP，应用层协议都离不开这两种协议，如源码中的HTTP、MySQL走的是TCP传输协议，DNS走的是UDP协议，在Packetbeat里面，要实现自定义协议，只需实现这两者对应的接口。扩展协议的框架代码可分别参考基于TCP的http以及基于udp的dns协议实现代码。


在进行扩展协议开发之前，需要了解protos/register.go中tcp、udp以及基础协议的接口定义:

• TcpPlugin:TCP协议插件的接口定义。其中Pares()用于解析Packet，ReceivedFin()用于处理TCP断开连接，GapInStream（）处理空包丢包，ConnectionTimeout（）处理超时时间
• UdpPlugin:UDP协议插件的接口定义。其中ParseUdp()用于解析Packet
• ProtocolPlugin:TCP和UDP以及其他扩展协议均需要实现ProtocolPlugin的基础接口，主要是提供获取端口方法

上述对应的接口定义如下所示：

type Plugin interface {
// Called to return the configured ports
GetPorts() []int
}
type TcpPlugin interface {
Plugin
// Called when TCP payload data is available for parsing.
Parse(pkt *Packet, tcptuple *common.TcpTuple,
    dir uint8, private ProtocolData) ProtocolData
// Called when the FIN flag is seen in the TCP stream.
ReceivedFin(tcptuple *common.TcpTuple, dir uint8,    private ProtocolData) ProtocolData
   // Called when a packets are missing from the tcp    // stream.
GapInStream(tcptuple *common.TcpTuple, dir uint8, nbytes int,
    private ProtocolData) (priv ProtocolData, drop bool)
// ConnectionTimeout returns the per stream connection timeout.
// Return <=0 to set default tcp module transaction timeout.
ConnectionTimeout() time.Duration
}
type UdpPlugin interface {
Plugin

// ParseUdp is invoked when UDP payload data is available for parsing.

ParseUdp(pkt *Packet)
}

接下来，需要了解config.go中ProtocolCommon的结构体，扩展协议需要继承该基本结构.

协议的基本配置结构体定义如下所示(该结构体对应packetbeat.yml的配置结构，参考默认的packetbeat.yml文件):

type ProtocolCommon struct {
Ports              []int         `config:"ports"`
SendRequest        bool          `config:"send_request"`
SendResponse       bool          `config:"send_response"`
TransactionTimeout time.Duration `config:"transaction_timeout"`
}

最后了解一下packetbeat中的关于packet结构定义:

type Packet struct {
Ts      time.Time
Tuple   common.IpPortTuple
Payload []byte
}

• Ts:收到数据包的时间戳
• Tuple:来源ip+来源端口+目的ip+目的端口的元组
• Payload:应用层字节数，不包括tcp及udp头部信息，这部分正是七层协议需要解析的部分

以上，扩展协议的基本思路介绍完毕。现以sip协议扩展开发为例：(扩展开发之前，参考前文开发之前所述）

cd $GOPATH/src/github.com/elastic/beats/packetbeat/protos
mkdir sip&&cd sip
touch sip.go config.go sip_parse.go

其中，sip.go用于sip协议的具体实现，包括实现基于TCP及UDP对应的解析方法，config.go用于sip协议的配置结构定义，sip_parse.go用于sip消息解析结构的定义。
config.go中定义如下：

package sip
import (

"github.com/elastic/beats/packetbeat/config"

"github.com/elastic/beats/packetbeat/protos"
)
//ProtocolCommon struct
type sipConfig struct {
config.ProtocolCommon ``config:",inline"
}
var (    defaultConfig = sipConfig{
    ProtocolCommon: config.ProtocolCommon{

        TransactionTimeout: protos.DefaultTransactionExpiration,
    },
}
)

sip下的config.go定义完毕后，在packetbeat.yml中增加sip对应的配置，如下所示：

protocols:  sip:    ports: [5060,5260]

# send_request and send_response control whether or not the stringified SIP
# request and response message are added to the result.
# Nearly all data about the request/response is available in the sip.*
# fields, but this can be useful if you need visibility specifically
# into the request or the response.
# Default: false
# send_request:  true
# send_response: true

在sip.go中实现udp协议插件接口方法Parseudp，并注册协议，使用registor.go中的register方法，如下：

func init() {

protos.Register("sip", New)
}
func New(    testMode bool,
results publish.Transactions,

cfg *common.Config,
) (protos.Plugin, error) {
p := &Sip{}
config := defaultConfig
if !testMode {
    if err := cfg.Unpack(&config); err != nil {
        return nil, err
    }
}
if err := p.init(results, &config); err != nil {
    return nil, err
}
return p, nil
}

最后一步，在packetbeat的main.go主程序中加载sip协议，如下所示：

package main
import (

"os"
"github.com/elastic/beats/libbeat/beat"
"github.com/elastic/beats/packetbeat/beater"
// import support protocol modules
_ "github.com/elastic/beats/packetbeat/protos/amqp"
_ "github.com/elastic/beats/packetbeat/protos/dns"
_ "github.com/elastic/beats/packetbeat/protos/http"
_ "github.com/elastic/beats/packetbeat/protos/memcache"
_ "github.com/elastic/beats/packetbeat/protos/mongodb"
_ "github.com/elastic/beats/packetbeat/protos/mysql"
_ "github.com/elastic/beats/packetbeat/protos/nfs"
_ "github.com/elastic/beats/packetbeat/protos/pgsql"
_ "github.com/elastic/beats/packetbeat/protos/redis"
_ "github.com/elastic/beats/packetbeat/protos/sip"
_ "github.com/elastic/beats/packetbeat/protos/thrift"
)

使用makefile，编译packeteat，执行./packetbeat -N -e后，在终端上会显示sip协议已注册成功。


至此，packetbeat的协议扩展介绍完毕了。
