5G CU和DU分离（CU：Centralized Unit集中单元；DU：Distributed Unit分布单元
一张图看懂LTE 无线承载
在LTE系统中，一个UE到一个P-GW(PDN-Gateway)之间，具有相同QoS待遇的业务流称为一个EPS (Evolved Packet System)承载，如下图所示：
EPS承载中，UE到eNodeB空口之间的一段称为无线承载RB；
eNodeB到S-GW (ServingGateway)之间的一段称为S1 承载。
无线承载与S1 承载统称为E-RAB （Evolved RadioAccess Bearer）——即Uu口和S1承载合称。无线承载根据承载的内容不同分为SRB (Signaling Radio Bearer)和DRB (Data RadioBearer)。
SRB承载控制面（信令）数据，根据承载的信令不同分为以下三类SRB：
1. SRB0 承载RRC连接建立之前的RRC信令， 通过CCCH逻辑信道传输， 在RLC层采用TM模式；
2. SRB1 承载RRC信令(可能携带一些NAS信令)和SRB2 建立之前的NAS信令， 通过DCCH逻辑信道传输，在RLC层采用AM模式；
3. SRB2 承载NAS信令，通过DCCH逻辑信道传输，在RLC层采用AM模式。SRB2 优先级低于SRB1，在安全模式完成后才能建立SRB2；
DRB承载用户面数据，根据QoS不同，UE与eNodeB之间可同时最多建立8个DRB。
5G CU和DU分离（CU：Centralized Unit集中单元；DU：Distributed Unit分布单元
（详请：5G基站君的进化之路 — CU和DU分离_rtoax的博客-CSDN博客_cu和du）
4G和5G无线接入网部分的架构有什么不同:
CU和DU分离到底有什么好处？
CU和DU的切分可以带来几大好处。
由于各个基站的忙闲时候不一样，传统的做法是给每个站都配置为最大容量，而这个最大容量在大多数时候是达不到的。
切片实现的基础是虚拟化，把需要用专用硬件的部分剥离出来成为AAU和CU，剩下非实时部分组成CU，运行在通用服务器上，再经过虚拟化技术，就可以支持网络切片和云化了。
因此，CU加上边缘计算及部分核心网用户面功能的下沉，就被称为“接入云引擎”。
3. 满足5G复杂组网情况下的站点协同问题
5G和传统的2G/3G/4G网络不同的是高频毫米波的引入。
由于毫米波的频段高，覆盖范围小，站点数量将会非常多，会和低频站点形成一个高低频交叠的复杂网，就必须有一个强大的中心节点来进行话务聚合和干扰管理协同，这样的中心节点就是CU。
【5G每日谈】5G的整体网络构架和主要的节点！(8.27)
手机搜狐网

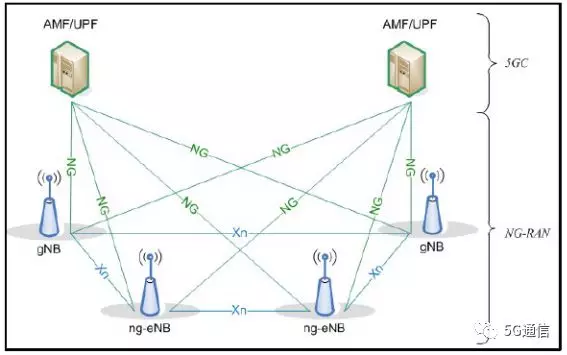

带网元更直接的图：
由上图又可以看出，5G 接入网主要包含一下两个节点：
gNB: 为 5G 网络用户提供 NR 的用户平面和控制平面协议和功能
ng-eNB：为 4G 网络用户提供 NR 的用户平面和控制平面协议和功能
其中 gNB 和 gNB 之间，gNB 和 ng-eNB 之间，ng-eNB 和 gNB 之间的接口都为 Xn 接口
5G 的核心网主要包含以下几个节点：
AMF：主要负责访问和移动管理功能(控制面)
UPF：用于支持用户平面功能
SMF：用于负责会话管理功能
LTE上报的CQI、PMI、RI分别有什么用
LTE上报的CQI、PMI、RI分别有什么用 - 4G/5G - 通信人家园 - Powered by C114
简单的描述一下这3个UCI的定义和作用：
CQI = Channel Quality Indicator;信道质量指示;
RI = rank indication;秩指示;
PMI = Precoding Matrix Indicator;预编码矩阵指示;
CQI用来反映下行PDSCH的信道质量。用0~15来表示PDSCH的信道质量。0表示信道质量最差，15表示信道质量最好。
-->UE在PUCCH/PUSCH上发送CQI给eNB。eNB得到了这个CQI值，就质量当前PDSCH无线信道条件好不好。 这样就可以有根据的来调度PDSCH。
-->换句话说，LTE中下行的自适应编码调制（AMC）的依据是什么？其中一个依据就是CQI。
-->再通俗一点的说法：信道质量好，那eNB就多发送点数据；信道质量不好，那就保险点，少发送点数据。
RI用来指示PDSCH的有效的数据层数。用来告诉eNB，UE现在可以支持的CW数。也就是说RI=1，1CW，RI>1，2 CW.CW-Code Word码字
PMI用来指示码本集合的index。由于LTE应用了多天线的MIMO技术。在PDSCH物理层的基带处理中，有一个预编码技术。
-->这里的预编码简单的说，就是乘以各种不同的precoding矩阵。而这个矩阵，可以采用TM3这样没有反馈的方式。
-->也可以采用TM4这样通过UE上报PMI来决定这个预编码矩阵。从原理上说，这样使得PDSCH信号是最优的。
下行的传输模式(TM)很多，在R9版本下行定义了TM1~TM8；其中TM4,6,8的情况下，才需要有PMI的反馈。
更多详细的内容参见36.211、213。
简称和组成
链接：https://www.jianshu.com/p/e62ad14b0e2b
EPC：Evolved Packet Core，4G核心网，3GPP的演进分组核心网。由MME+SGW+PGW组成。
EPS：Evolved Packet System是3GPP的演进分组系统，由E-UTRAN+EPC组成。
SAE：System Architecture Evolution，系统架构演进项目。是PS网络核心网网络架构向4G演进的工作项目。与LTE（长期演进计划）相对应的。
SAE侧重网络架构，而LTE侧重无线接入技术。因此，LTE与E-UTRAN；SAE与EPC存在着一定的映射关系。
但是，由于LTE名称使用起来比E-UTRAN更简单明了，也更加通俗易懂，更具备可宣传性。目前，LTE已成为整个系统对普通公众宣传的名称。实际上，我们在3G时代对公众也不常用UTRAN这一名称，而采用WCDMA或TD-SCDMA来进行宣传和描述。
这是一个基于IP的扁平网络体系结构，旨在简化网络操作，确保平稳、有效地部署网络。
LTE=E-UTRAN
E-UTRAN=UE+eNB
EPC=MME+SGW+PGW
EPS=E-UTRAN+EPC
摘抄/参考：https://blog.csdn.net/wenjianzhiqin/article/details/52457587
3GGP 5G官方资料和获取途径
对于5G，很多童鞋都想学习它，但是，毕竟是还处于研究阶段的技术，学习资料并不多。
那我们究竟该从哪里获得学习资料呢？
其实，远在天边，近在眼前。最好的学习资料，就是协议标准文件。
通信协议是通信的法典，是通信网络的设计准则。通信网络中的一切，都是由协议进行明确规定的。所以，凡是通信老司机，都是直接看协议标准文件的，既全面，又准确。
那我们去哪里获取协议文件呢？很简单，找协议制定者呗！
5G的标准是谁制定的呢？3GPP啊。所以，我们只需要去找3GPP，就能找到5G的协议标准和技术规范。
接下来，小编就一步一步告诉大家，如何查找和阅读5G协议。

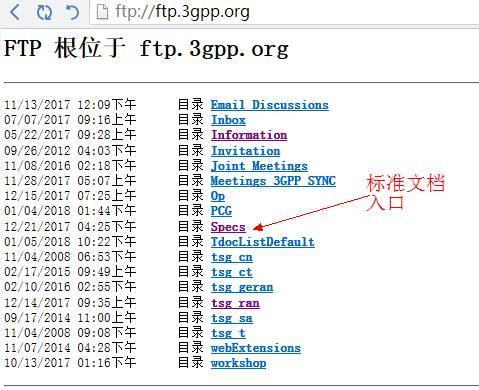

第一步：打开浏览器，访问网址：ftp://ftp.3gpp.org 。（无需FQ）
第二步：点击 Specs 子目录（所有技术规范文档总入口）

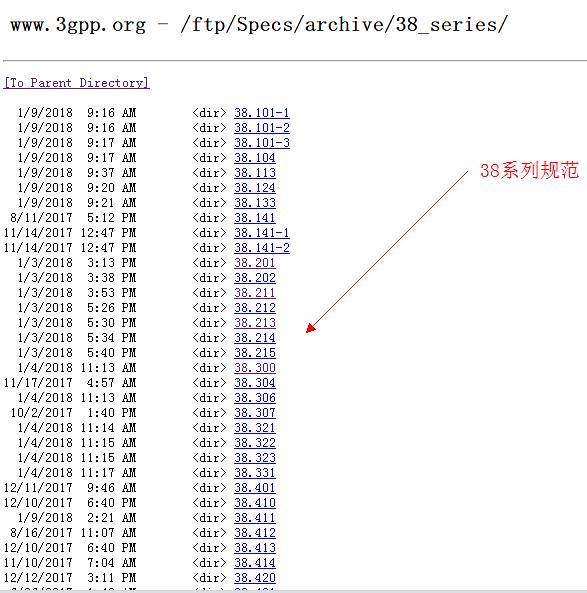

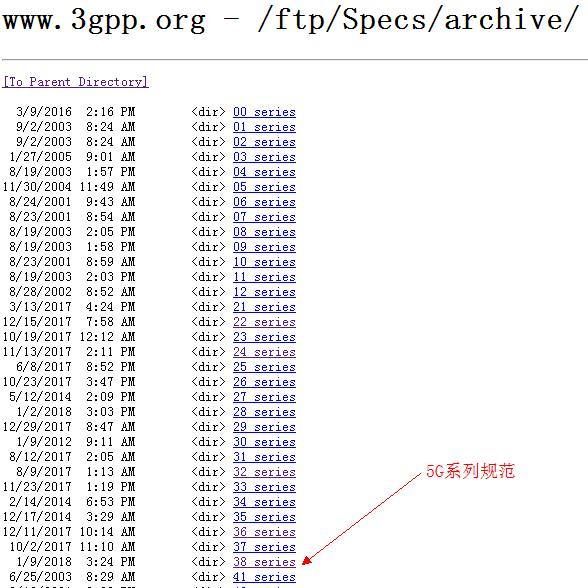

第三步：打开 archive 子目录，即可看到不同系列的技术标准文档，如36系列为LTE（4G）技术系列，38系列为5G系列。
第四步，点开 38_series ，即可看到：
第五步，点开38.300（5G概述性描述），即可看到：
各个协议讲什么内容：5G协议分类整理_四平马的博客-CSDN博客_5g协议

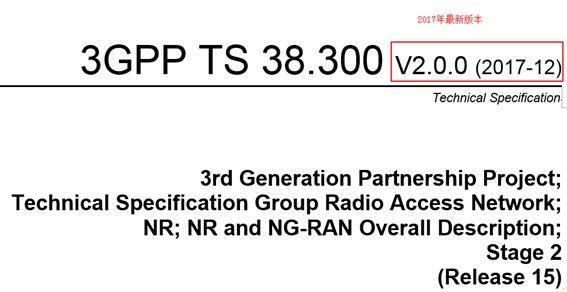

38.300有不同的版本，我们选择最新版（对比文件日期和文件名），下载解压，会得到一个5MB的word文件。
打开文件，就可以近距离细看5G庐山真面目啦。
怎么样，整个过程是不是超简单的？！
这个文档到底包括哪些内容呢？别急，小编来给大家逐一介绍一下。
38.300文档，作为5G的概述性文档，主要是对5G技术和网络有一个统揽性的描述。文档分为前言（forword）、共16章的正文、附录（Annex ）三大部分。
前言，是对文档版本的约定和编号进行统一说明。附录是对该文档必要的附加说明。
第1章，属于文档范畴。
第2章，是参考文献，可以提供相应的关联技术文档，供进一步参考。
第3章，主要是缩略语。我们作为通信汪，需要对常用缩略语有所了解，以便看懂和听懂通信新技术的“行话”。比如：5GC表示5G核心网，gNB表示5G基站节点，ng-eNB表示可接入5GC的4G基站节点。
第4章，是对5G网络整体架构和功能划分的描述。

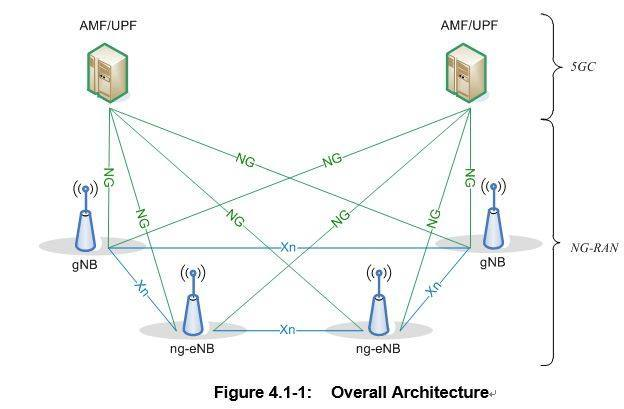

如下图所示，架构分为5G核心网5GC和无线网NG-RAN两大部分。NG和Xn是两大主要接口，前者属于无线网和核心网的接口，后者属于无线网节点之间的接口。
对于核心网和无线网网元，文档中对其功能划分进行了描述和归纳：
无线网包括gNB和ng-eNB两种网元。核心网的功能主要有AMF、SMF和UPF三个功能性逻辑网元或虚拟网元承接。
如下图：
后面的章节，就是按照通信的分层协议，进行逐章展开了。
第5章描述了物理层（Layer1）的内容，包括调制波形、子载波频率间隔和无线帧结构。对上下行通道的传输方案、共享信道处理过程、控制信道和广播信道、同步信号过程、物理信道过程等。
第6章为Layer2的内容，包括RLC子层、MAC子层、PDCP子层、SDAP子层（5G新增）的服务和功能，同时还描述了CA载波聚合、DC双连接。
第7章为RRC（Layer3）的内容，包括RRC状态（5G增加了RRC_INACTIVE，满足物联网业务需求）、系统消息、接入控制、NAS消息传输等。
第8章为NG的码号，包括网络侧和终端侧。
第9章为移动性管理、状态转移、测量和切换过程、随机接入等。

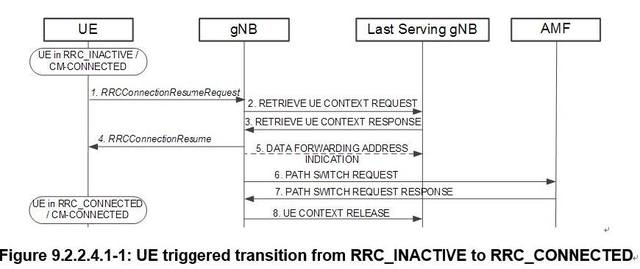

下图为一个例子，终端触发的RRCRRC_INACTIVE向RRC_CONNECTED转移。
第10章为上下行的无线资源管理和调度。
第11章为终端省电的描述，考虑到以后物联网业务的需求。目前版本内容比较简单。

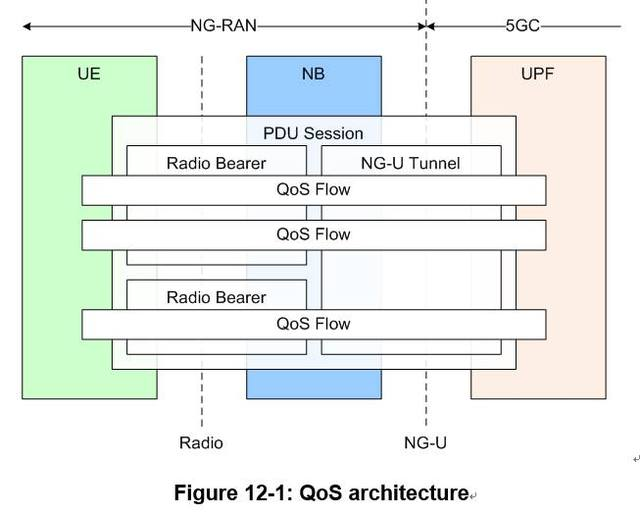

第12章为QoS的描述。下图可以简单描述了从终端-无线接入网-核心网三个层次的QoS FLOW示意图。
第13章，是关于加密的内容。
第14章，终端能力。
第15章，自配置管理相关。
最后的第16章，为垂直应用的说明，包括URLLC、IMS语音（Vo5G）、网络切片（Nekwork Slice）等。
这篇协议文档的大概内容，就是上述这些。
正如前文所说，TS38.300技术文档为概述性通用文档，是对整个5G的一个总体的介绍，并没有涉及到具体的细节。如果想要了解技术详情，就要深入查阅其它的相关文档。
怎么样，是不是一点也不难？
其实，对于大多数童鞋来说，可能唯一的障碍，就是英语吧。。。
不管怎么说，协议标准的查阅能力是通信汪的核心能力之一。如果希望自己的技术水平能达到一定的层次，不可避免是要直接和协议打交道的。
