目录
前言
本文持续更新,地址:http://t.csdn.cn/NAVcZ

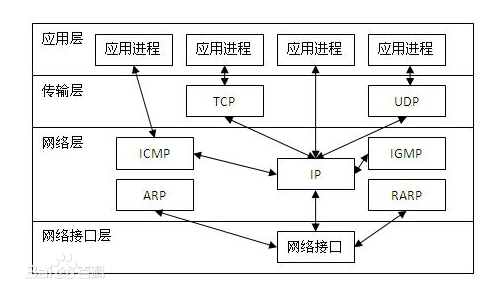

OSI/TCP/IP网络分层
五层协议模型
应用层:http dns TFTP 、Telnet 、FTP、SMTP、NFS、Rlogin、 SNMP(UDP)……
传输层:TCP、UDP
网络层: ICMP(ping tracerute) RIP(路由协议使用UDP)
数据链路层:ARP、RARP、ppp
物理层:比特流
运行于TCP协议之上的协议:
HTTP协议:超文本传输协议,用于普通浏览
HTTPS协议:安全超文本传输协议,身披SSL外衣的HTTP协议
FTP协议:文件传输协议,用于文件传输
POP3协议:邮局协议,收邮件使用
SMTP协议:简单邮件传输协议,用来发送电子邮件
Telent协议:远程登陆协议,通过一个终端登陆到网络
SSH协议:安全外壳协议,用于加密安全登陆,替代安全性差的Telent协议
运行于UDP协议之上的协议:
DHCP协议:动态主机配置协议,动态配置IP地址
NTP协议:网络时间协议,用于网络时间同步
BOOTP协议:引导程序协议,DHCP协议的前身,用于无盘工作站从中心服务器上获取IP地址
举一个例子:

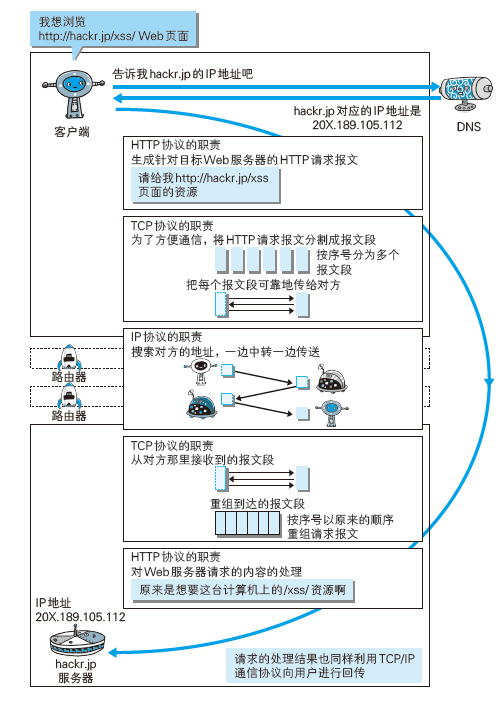

我们用HTTP 举例来说明:

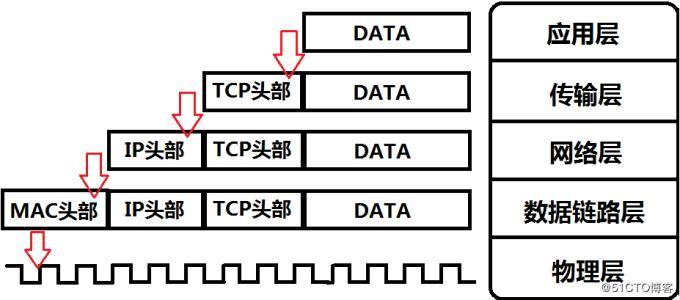

首先作为发送端的客户端在应用层(HTTP 协议)发出一个想看某个Web 页面的HTTP 请求。
接着,为了传输方便,在传输层(TCP 协议)把从应用层处收到的数据(HTTP 请求报文)进行分割,并在各个报文上打上标记序号及端口号后转发给网络层。
在网络层(IP 协议),增加作为通信目的地的MAC 地址(media access control address媒体通过控制地址,也称局域网地址,MAC地址用于在网络中唯一标示一个网卡,一台设备若有一或多个网卡,则每个网卡都需要并会有一个唯一的MAC地址。)后转发给链路层。
这样一来,发往网络的通信请求就准备齐全了。接收端的服务器在链路层接收到数据,按序往上层发送,一直到应用层。当传输到应用层,才能算真正接收到由客户端发送过来的HTTP请求。
与HTTP 关系密切的协议:IP、TCP 和DNS

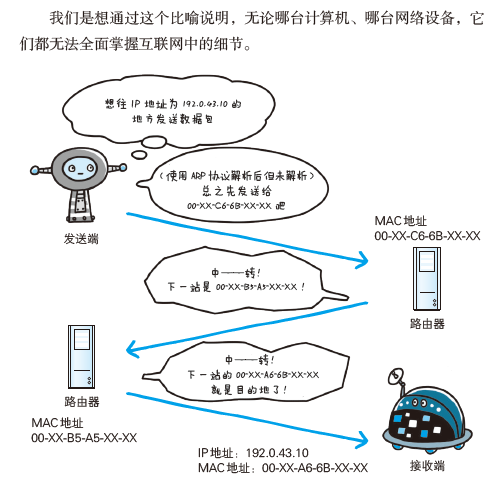

在到达通信目标前的中转过程中,那些计算机和路由器等网络设备只能获悉很粗略的传输路线。这种机制称为路由选择(routing)

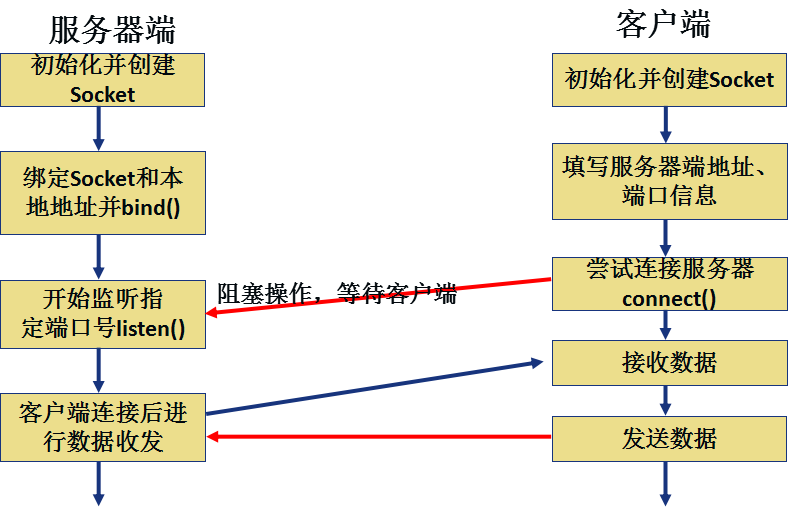

所以进行网络编程解决两个问题:1.在网络中如何找到一台主机或者多台主机:依靠网络层的IP解决
2.当双方连接成功之后,如何进行可靠的传输:针对传输层进行编程,传输层的主要两个协议
TCP VS UDP
1.Tcp 面向连接,提供可靠的传输; UDP面向无连接,提供不可靠传输
2. Tcp 提供流量控制 ; UDP不提供流量控制
3. Tcp 保证传输数据顺序 ; UDP不保证传输顺序,也就是可能是乱序收包
4. TCP 面向字节流 ; UDP 面向数据包
原文链接:https://blog.csdn.net/weixin_41907291/article/details/83821222
原文链接:https://blog.csdn.net/qq_39382769/article/details/91865021

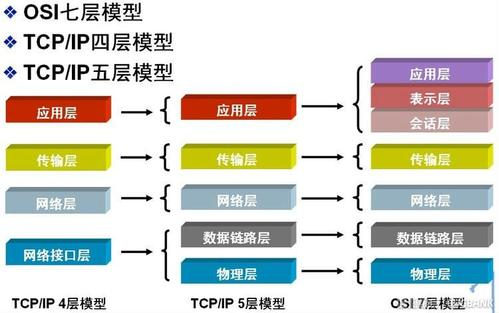

四层-->五层-->七层协议模型
推荐教程;网络协议 TCP/IP 视频教程全集(23P)| 14 小时从入门到精通_哔哩哔哩_bilibili
四层-->五层-->七层协议

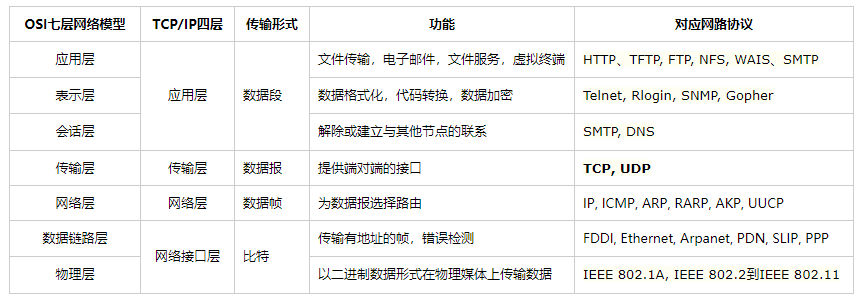

4层的是TCP/IP模型,7层的是OSI模型
五层
每一层的协议:
应用层:应用层确定进程之间通信的性质以满足用户的需要。
传输层:解决进程间的通信。
网络层:解决跨网络的主机通信问题。
数据链路层:解决相邻主机通信问题。
物理层:物理层的任务就是透明地传输比特流。
3、各层功能定义
这里我们只对OSI各层进行功能上的大概阐述,不详细深究,因为每一层实际都是一个复杂的层。后面我也会根据个人方向展开部分层的深入学习。这里我们就大概了解一下。我们从最顶层——应用层 开始介绍。整个过程以公司A和公司B的一次商业报价单发送为例子进行讲解。
<1> 应用层
OSI参考模型中最靠近用户的一层,是为计算机用户提供应用接口,也为用户直接提供各种网络服务。我们常见应用层的网络服务协议有:HTTP,HTTPS,FTP,POP3、SMTP等。
实际公司A的老板就是我们所述的用户,而他要发送的商业报价单,就是应用层提供的一种网络服务,当然,老板也可以选择其他服务,比如说,发一份商业合同,发一份询价单,等等。
<2> 表示层
表示层提供各种用于应用层数据的编码和转换功能,确保一个系统的应用层发送的数据能被另一个系统的应用层识别。如果必要,该层可提供一种标准表示形式,用于将计算机内部的多种数据格式转换成通信中采用的标准表示形式。数据压缩和加密也是表示层可提供的转换功能之一。
由于公司A和公司B是不同国家的公司,他们之间的商定统一用英语作为交流的语言,所以此时表示层(公司的文秘),就是将应用层的传递信息转翻译成英语。同时为了防止别的公司看到,公司A的人也会对这份报价单做一些加密的处理。这就是表示的作用,将应用层的数据转换翻译等。
<3> 会话层
会话层就是负责建立、管理和终止表示层实体之间的通信会话。该层的通信由不同设备中的应用程序之间的服务请求和响应组成。
会话层的同事拿到表示层的同事转换后资料,(会话层的同事类似公司的外联部),会话层的同事那里可能会掌握本公司与其他好多公司的联系方式,这里公司就是实际传递过程中的实体。他们要管理本公司与外界好多公司的联系会话。当接收到表示层的数据后,会话层将会建立并记录本次会话,他首先要找到公司B的地址信息,然后将整份资料放进信封,并写上地址和联系方式。准备将资料寄出。等到确定公司B接收到此份报价单后,此次会话就算结束了,外联部的同事就会终止此次会话。
<4> 传输层
传输层建立了主机端到端的链接,传输层的作用是为上层协议提供端到端的可靠和透明的数据传输服务,包括处理差错控制和流量控制等问题。该层向高层屏蔽了下层数据通信的细节,使高层用户看到的只是在两个传输实体间的一条主机到主机的、可由用户控制和设定的、可靠的数据通路。我们通常说的,TCP UDP就是在这一层。端口号既是这里的“端”。
传输层就相当于公司中的负责快递邮件收发的人,公司自己的投递员,他们负责将上一层的要寄出的资料投递到快递公司或邮局。
<5> 网络层
本层通过IP寻址来建立两个节点之间的连接,为源端的运输层送来的分组,选择合适的路由和交换节点,正确无误地按照地址传送给目的端的运输层。就是通常说的IP层。这一层就是我们经常说的IP协议层。IP协议是Internet的基础。
网络层就相当于快递公司庞大的快递网络,全国不同的集散中心,比如说,从深圳发往北京的顺丰快递(陆运为例啊,空运好像直接就飞到北京了),首先要到顺丰的深圳集散中心,从深圳集散中心再送到武汉集散中心,从武汉集散中心再寄到北京顺义集散中心。这个每个集散中心,就相当于网络中的一个IP节点。
<6> 数据链路层
将比特组合成字节,再将字节组合成帧,使用链路层地址 (以太网使用MAC地址)来访问介质,并进行差错检测。
数据链路层又分为2个子层:逻辑链路控制子层(LLC)和媒体访问控制子层(MAC)。
MAC子层处理CSMA/CD算法、数据出错校验、成帧等;LLC子层定义了一些字段使上次协议能共享数据链路层。 在实际使用中,LLC子层并非必需的。
这个没找到合适的例子
<7> 物理层
实际最终信号的传输是通过物理层实现的。通过物理介质传输比特流。规定了电平、速度和电缆针脚。常用设备有(各种物理设备)集线器、中继器、调制解调器、网线、双绞线、同轴电缆。这些都是物理层的传输介质。
快递寄送过程中的交通工具,就相当于我们的物理层,例如汽车,火车,飞机,船。

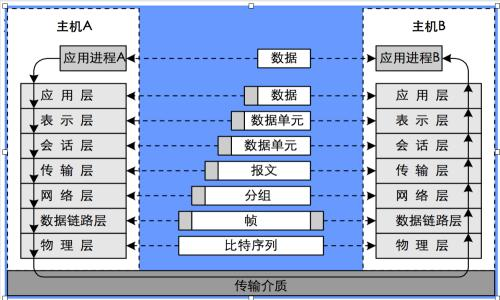

4、通信特点:对等通信
对等通信,为了使数据分组从源传送到目的地,源端OSI模型的每一层都必须与目的端的对等层进行通信,这种通信方式称为对等层通信。在每一层通信过程中,使用本层自己协议进行通信。
七层协议
