【工具】二进制协议模拟测试工具（TcpEngine）使用简介

官网：http://www.gongfen100.com/tcp_engine/docs.html

功能介绍

　　在有的网络开发需要走二进制流协议场景，比如网络游戏开发，在开发阶段，前端和后端协商好协议后就分别开发。在开发写代码的时候，有时需要对端发送一条完整的协议过来触发一下自己的代码，进行单步调试或单元测试，但对端现在也在开发，不能发完整的协议过来。这种情况下，我们可以使用TcpEngine工具模拟对端向我们发送完整的协议，实现触发我们的代码逻辑。

　　TcpEngine是可以通过xml配置，模拟二进制流协议的工具，比如有一条协议的定义如下面四个部分



1. 1~4共四个字节是整型，存放消息体长度。

1. 5~6共两个字节是短整型，存放命令ID。
2. 7~8共两个字节是短整型，存放固定值123。

4. 最后是消息体，长度由首四个字节指定。

　　那么TcpEngine对象的xml配置如下面所示。

<!-- 用<data>变量体接收协议配置过程示例，排序位置表示在协议中的位置 -->

<data id="msg_len" value="{int:net}"></data> <!-- 1~4共四个字节整型，从网络接收数据 -->

<data value="{short:net}"></data> 　　　　　　<!-- 5~6共两个字节短整型，从网络接收数据 -->

<data value="{short:local:const}123"></data><!-- 7~8共两个字节短整型，填本地固定值123 -->

　　<data value="{string:net:calc}$msg_len"></data> <!-- 后面是消息体，从网络接收，接收长度由变量id=msg_len变量体指定 -->

　　这个工具的主要功能有

1. 通过xml配置二进制协议。

2. 支持模拟前端和后端（模拟后端时，只允许一个前端连接）

3. 支持byte（一个字节）；short（两个字节短整型）；int（四个字节整型）；long（八个字节长整型）；float（四个字节浮点型）；double（八个字节浮点型）；json字符串。

4. 支持Tcp和WebSocket两种网络协议。

5. 保存关键数据，在下一条协议中继续使用。

6. 日志显示测试过程数据变化，可保存日志到文件，下次打开日志文件可恢复测试现场。

7. 支持常用的运算符。

8. 支持延迟或暂停测试过程。

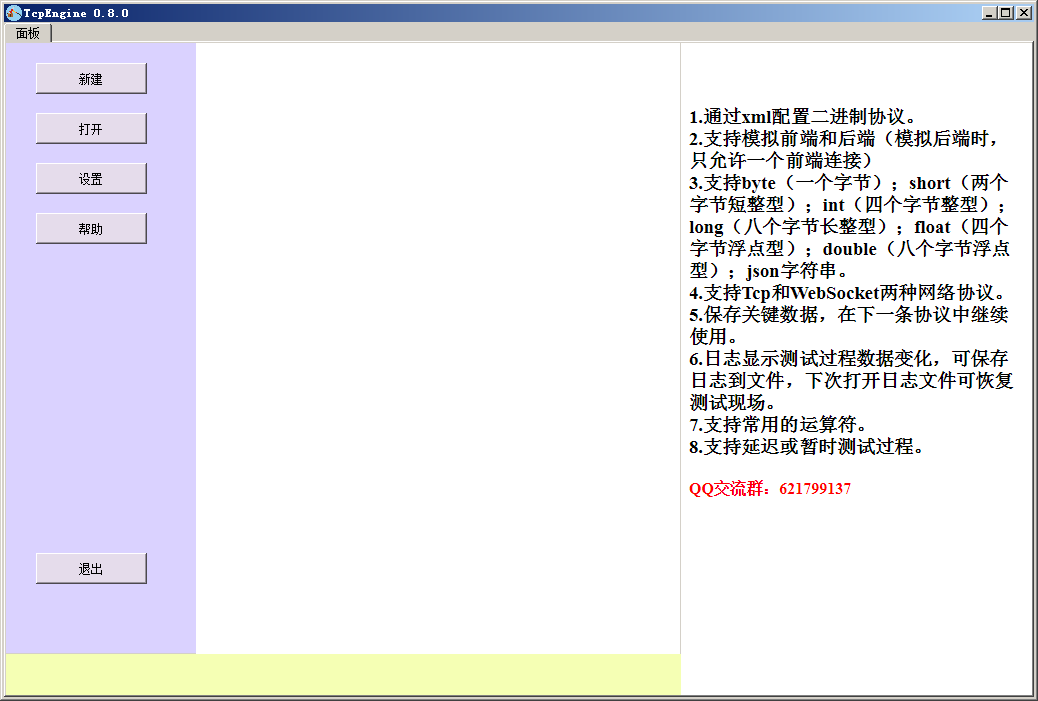

工具主界面

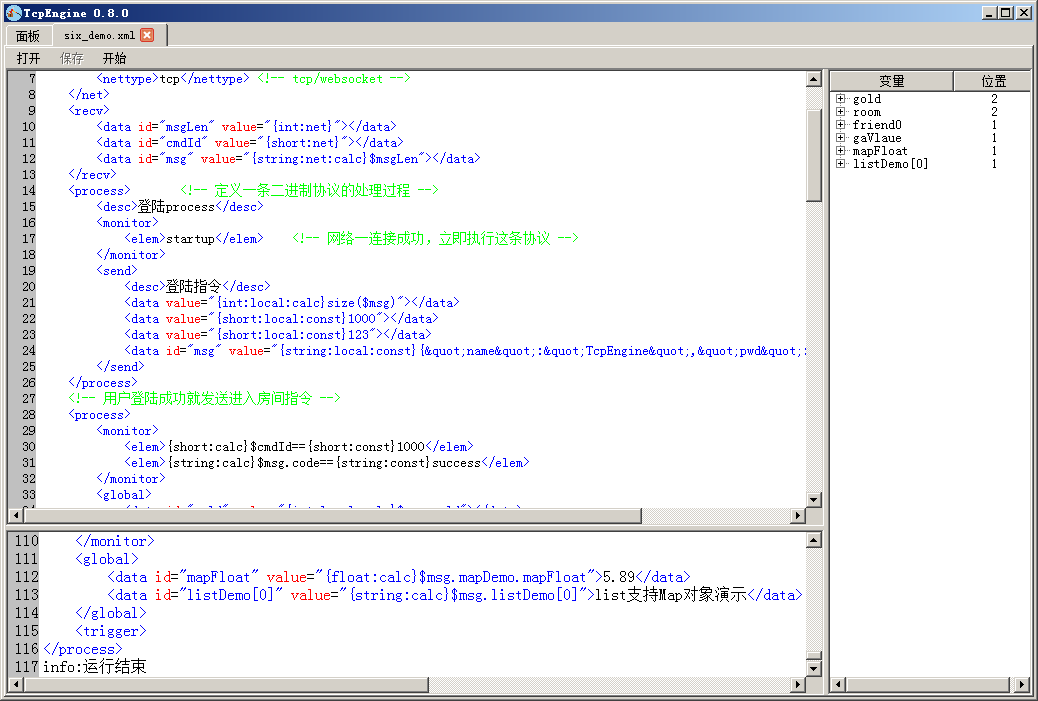

运行界面



工具地址: https://pan.baidu.com/s/1P0yPWWiEj8lUvN-a7GwIWw



实例：按“恢复”一次，发送一条（ <send sleep="pause">）/每5秒发送一次（<send sleep="5000">）

<?xml version='1.0' encoding='UTF-8'?>
<engine>
    <net>
        <desc>网络配置</desc>
        <type>client</type>
        <!-- 本工具摸拟类型：server/client -->
        <ip>127.0.0.1</ip>
        <!-- 网络地址：如果type=server，这条忽略  -->
        <port>7787</port>
        <!-- 网络端口：type=server 监听端口；type=client 连接端口  -->
        <nettype>tcp</nettype>
        <!-- 协议类型：tcp/websocket -->
    </net>
    <process>
        <desc>死循环发送</desc>
        <monitor>
            <!-- 触发器 -->
            <desc>执行入口</desc>
            <elem>startup</elem>
        </monitor>
        <trigger>
            <desc>触发下次执行逻辑</desc>
            <data id="trig_1" value="{short:local:const}10"/>
            <!-- 字符串数据类型 -->
        </trigger>
    </process>
    <process>
        <desc>循环执行过程示例</desc>
        <monitor>
            <!-- 触发器 -->
            <desc>通过triger触发</desc>
            <elem>{short:local:const}10=={short:calc}$trig_1</elem>
            <!-- 如果是变量名，先从全局recv找，再到gold找 -->
        </monitor>
        <send sleep="pause">
            <desc>发送的数据定义</desc>
            <data value="{byte:const}c"/>
            <data id="send_int" value="{int:const}10086"/>
            <data id="send_short" value="{short:calc}size($send_string)"/>
            <!--动态计算变量值-->
            <data id="send_long" value="{long:calc}10001+$send_int-10"/>
            <!--有算术运算-->
            <data id="send_float" value="{float:const}1.22"/>
            <!--常量赋值-->
            <data id="send_double" value="{double:const}5.66"/>
            <data id="send_string" value="{string:const}&quot;hello&quot;"/>
            <!--发送字符串 &quot;转义"号-->
        </send>
        <trigger>
            <data id="trig_1" value="{short:local:const}10"/>
            <!-- 字符串数据类型 -->
        </trigger>
    </process>
</engine>
