1. 前言
在使用RDMA操作之前,我们需要了解一些RDMA API中的一些需要的值。其中在ibv_send_wr我们需要一个sg_list的数组,sg_list是用来存放ibv_sge元素,那么什么是SGL以及什么是sge呢?对于一个使用RDMA进行开发的程序员来说,我们需要了解这一系列细节。
2. SGE简介
在NVMe over PCIe中,I/O命令支持SGL(Scatter Gather List 分散聚合表)和PRP(Physical Region Page 物理(内存)区域页), 而管理命令只支持PRP;而在NVMe over Fabrics中,无论是管理命令还是I/O命令都只支持SGL。
RDMA编程中,SGL(Scatter/Gather List)是最基本的数据组织形式。 SGL是一个数组,该数组中的元素被称之为SGE(Scatter/Gather Element),每一个SGE就是一个Data Segment(数据段)。RDMA支持Scatter/Gather操作,具体来讲就是Scatter:RDMA可以支持一个连续的Buffer空间,进行分散到目的主机的多个不连续的Buffer空间。Gather指的就是多个不连续的Buffer空间,可以Gather到目的主机的一段连续的Buffer空间。
下面我们就来看一下ibv_sge的定义:
struct ibv_sge {
uint64_t addr;
uint32_t length;
uint32_t lkey;
};
- addr: 数据段所在的虚拟内存的起始地址 (Virtual Address of the Data Segment (i.e. Buffer))
- length: 数据段长度(Length of the Data Segment)
- lkey: 该数据段对应的L_Key (Key of the local Memory Region)
2. ibv_post_send接口
而在数据传输中,发送/接收使用的Verbs API为:
- ibv_post_send() - post a list of work requests (WRs) to a send queue 将一个WR列表放置到发送队列中
ibv_post_recv() - post a list of work requests (WRs) to a receive queue 将一个WR列表放置到接收队列中
下面以ibv_post_send()为例,说明SGL是如何被放置到RDMA硬件的线缆(Wire)上的。
ibv_post_send()的函数原型
#include <infiniband/verbs.h>
int ibv_post_send(struct ibv_qp *qp,
struct ibv_send_wr *wr,
struct ibv_send_wr **bad_wr);
ibv_post_send()将以send_wr开头的工作请求(WR)的列表发布到Queue Pair的Send Queue。 它会在第一次失败时停止处理此列表中的WR(可以在发布请求时立即检测到),并通过bad_wr返回此失败的WR。
参数wr是一个ibv_send_wr结构,如<infiniband / verbs.h>中所定义。
(https://www.rdmamojo.com/2013/01/26/ibv_post_send/
3. ibv_send_wr结构
struct ibv_send_wr {
uint64_t wr_id; /* User defined WR ID */
struct ibv_send_wr *next; /* Pointer to next WR in list, NULL if last WR */
struct ibv_sge *sg_list; /* Pointer to the s/g array */
int num_sge; /* Size of the s/g array */
enum ibv_wr_opcode opcode; /* Operation type */
int send_flags; /* Flags of the WR properties */
uint32_t imm_data; /* Immediate data (in network byte order) */
union {
struct {
uint64_t remote_addr; /* Start address of remote memory buffer */
uint32_t rkey; /* Key of the remote Memory Region */
} rdma;
struct {
uint64_t remote_addr; /* Start address of remote memory buffer */
uint64_t compare_add; /* Compare operand */
uint64_t swap; /* Swap operand */
uint32_t rkey; /* Key of the remote Memory Region */
} atomic;
struct {
struct ibv_ah *ah; /* Address handle (AH) for the remote node address */
uint32_t remote_qpn; /* QP number of the destination QP */
uint32_t remote_qkey; /* Q_Key number of the destination QP */
} ud;
} wr;
};
在调用ibv_post_send()之前,必须填充好数据结构wr。 wr是一个链表,每一个结点包含了一个sg_list(i.e. SGL: 由一个或多个SGE构成的数组), sg_list的长度为num_sge。
4. RDMA 提交WR流程
下面图解一下SGL和WR链表的对应关系,并说明一个SGL (struct ibv_sge *sg_list)里包含的多个数据段是如何被RDMA硬件聚合成一个连续的数据段的。
(对于每一个WR,注意前面提到的“Gather指的就是多个不连续的Buffer空间,可以Gather到目的主机的一段连续的Buffer空间。”
两点:
1、目的主机的buffer必须是连续的。(这样的设计是让 DMA只管往目的地址顺序写,不需要做其他地址判断)
2、本地待RDMA到对端的数据可以放在多个不连续的Buffer空间,用WR的SGL串连起来,然后ibv_post_send RDMA网卡驱动,驱动从WR的SGL中逐个SGE读取SGE.addr(待RDMA到对端的数据的Buffer空间地址),然后从SGE.addr读取数据无脑的从DMA到对端(对端的地址是连续的))
4.1 第一步:创建SGL
从上图中,我们可以看到wr链表中的每一个结点都包含了一个SGL,SGL是一个数组,包含一个或多个SGE。通过ibv_post_send提交一个RDMA SEND 请求。这个WR请求中,包括一个sg_list的元素。它是一个SGE链表,SGE指向具体需要发送数据的Buffer。
4.2 第二步:使用PD进行内存保护

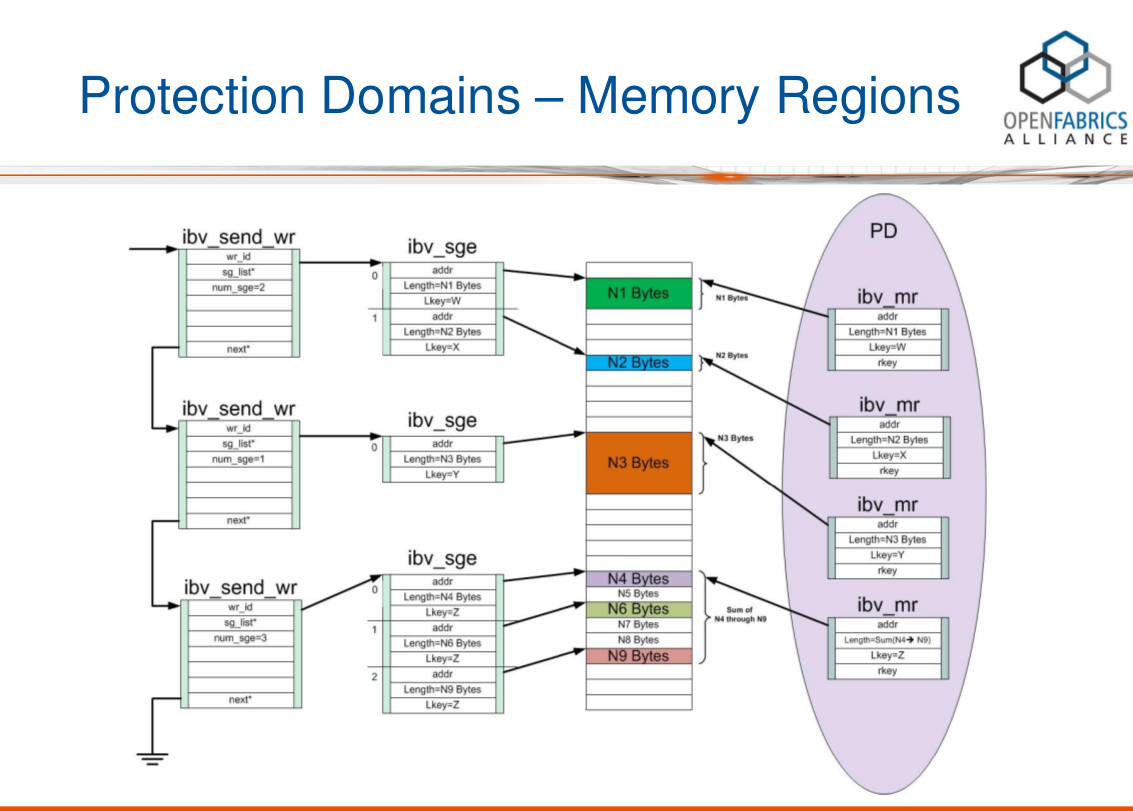

我们在发送一段内存地址的时候,我们需要将这段内存地址通过Memory Registration注册到RDMA中。也就是说注册到PD内存保护域当中。一个SGL至少被一个MR保护, 多个MR存在同一个PD中。如图所示一段内存MR可以保护多个SGE元素。
4.3 调用ibv_post_send()将SGL发送到wire上去
在上图中,一个SGL数组包含了3个SGE, 长度分别为N1, N2, N3字节。我们可以看到,这3个buffer并不连续,它们Scatter(分散)在内存中的各个地方。RDMA硬件读取到SGL后,进行Gather(聚合)操作,于是在RDMA硬件的Wire上看到的就是N3+N2+N1个连续的字节。换句话说,通过使用SGL, 我们可以把分散(Scatter)在内存中的多个数据段(不连续)交给RDMA硬件去聚合(Gather)成连续的数据段。
