二、Hive系统架构

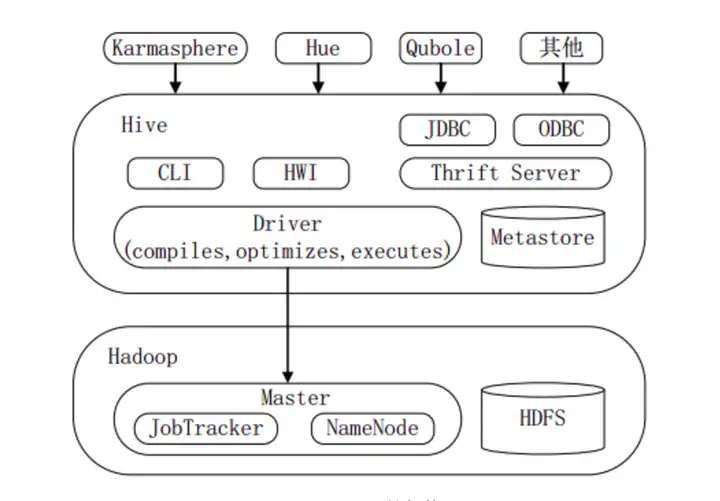

下图显示Hive的主要组成模块、Hive如何与Hadoop交互工作、以及从外部访问Hive的几种典型方式。

Hive主要由以下三个模块组成：

•

  用户接口模块，含CLI、HWI、JDBC、Thrift Server等，用来实现对Hive的访问。CLI是Hive自带的命令行界面；HWI是Hive的一个简单网页界面；JDBC、ODBC以及Thrift Server可向用户提供进行编程的接口，其中Thrift Server是基于Thrift软件框架开发的，提供Hive的RPC通信接口。
• 驱动模块（Driver），含编译器、优化器、执行器等，负责把HiveQL语句转换成一系列MR作业，所有命令和查询都会进入驱动模块，通过该模块的解析变异，对计算过程进行优化，然后按照指定的步骤执行。
• 元数据存储模块（Metastore），是一个独立的关系型数据库，通常与MySQL数据库连接后创建的一个MySQL实例，也可以是Hive自带的Derby数据库实例。此模块主要保存表模式和其他系统元数据，如表的名称、表的列及其属性、表的分区及其属性、表的属性、表中数据所在位置信息等。

喜欢图形界面的用户，可采用几种典型的外部访问工具：Karmasphere、Hue、Qubole等。

三、Hive工作原理

3.1 SQL语句转换成MapReduce作业的基本原理

3.1.1 用MapReduce实现连接操作

假设连接（join）的两个表分别是用户表User(uid,name)和订单表Order(uid,orderid)，具体的SQL命令：

SELECT name, orderid FROM User u JOIN Order o ON u.uid=o.uid;

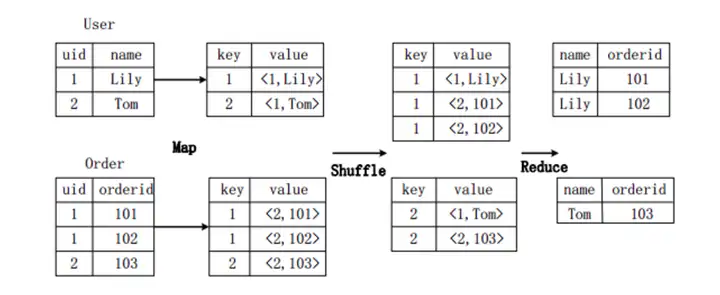

上图描述了连接操作转换为MapReduce操作任务的具体执行过程。

首先，在Map阶段，

•

  User表以uid为key，以name和表的标记位（这里User的标记位记为1）为value，进行Map操作，把表中记录转换生成一系列KV对的形式。比如，User表中记录(1,Lily)转换为键值对(1,<1,Lily>)，其中第一个“1”是uid的值，第二个“1”是表User的标记位，用来标示这个键值对来自User表；
• 同样，Order表以uid为key，以orderid和表的标记位（这里表Order的标记位记为2）为值进行Map操作，把表中的记录转换生成一系列KV对的形式；
• 接着，在Shuffle阶段，把User表和Order表生成的KV对按键值进行Hash，然后传送给对应的Reduce机器执行。比如KV对(1,<1,Lily>)、(1,<2,101>)、(1,<2,102>)传送到同一台Reduce机器上。当Reduce机器接收到这些KV对时，还需按表的标记位对这些键值对进行排序，以优化连接操作；
• 最后，在Reduce阶段，对同一台Reduce机器上的键值对，根据“值”（value）中的表标记位，对来自表User和Order的数据进行笛卡尔积连接操作，以生成最终的结果。比如键值对(1,<1,Lily>)与键值对(1,<2,101>)、(1,<2,102>)的连接结果是(Lily,101)、(Lily,102)。

3.1.2
用MR实现分组操作

假设分数表Score(rank, level)，具有rank（排名）和level（级别）两个属性，需要进行一个分组（Group By）操作，功能是把表Score的不同片段按照rank和level的组合值进行合并，并计算不同的组合值有几条记录。SQL语句命令如下：

SELECT rank,level,count(*) as value FROM score GROUP BY rank,level;

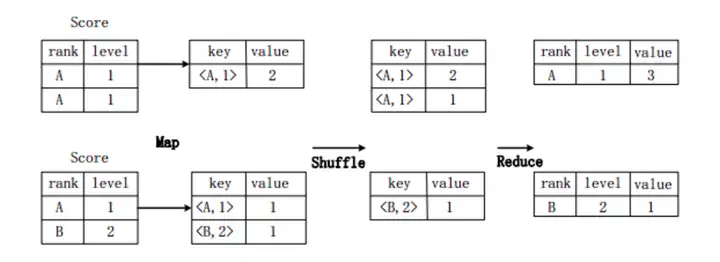

上图描述分组操作转化为MapReduce任务的具体执行过程。

•

  首先，在Map阶段，对表Score进行Map操作，生成一系列KV对，其键为<rank, level>，值为“拥有该<rank, level>组合值的记录的条数”。比如，Score表的第一片段中有两条记录(A,1)，所以进行Map操作后，转化为键值对(<A,1>,2);
• 接着在Shuffle阶段，对Score表生成的键值对，按照“键”的值进行Hash，然后根据Hash结果传送给对应的Reduce机器去执行。比如，键值对(<A,1>,2)、(<A,1>,1)传送到同一台Reduce机器上，键值对(<B,2>,1)传送另一Reduce机器上。然后，Reduce机器对接收到的这些键值对，按“键”的值进行排序；
• 在Reduce阶段，把具有相同键的所有键值对的“值”进行累加，生成分组的最终结果。比如，在同一台Reduce机器上的键值对(<A,1>,2)和(<A,1>,1)Reduce操作后的输出结果为(A,1,3)。

3.2
Hive中SQL查询转换成MR作业的过程

当Hive接收到一条HQL语句后，需要与Hadoop交互工作来完成该操作。HQL首先进入驱动模块，由驱动模块中的编译器解析编译，并由优化器对该操作进行优化计算，然后交给执行器去执行。执行器通常启动一个或多个MR任务，有时也不启动（如SELECT * FROM tb1，全表扫描，不存在投影和选择操作）

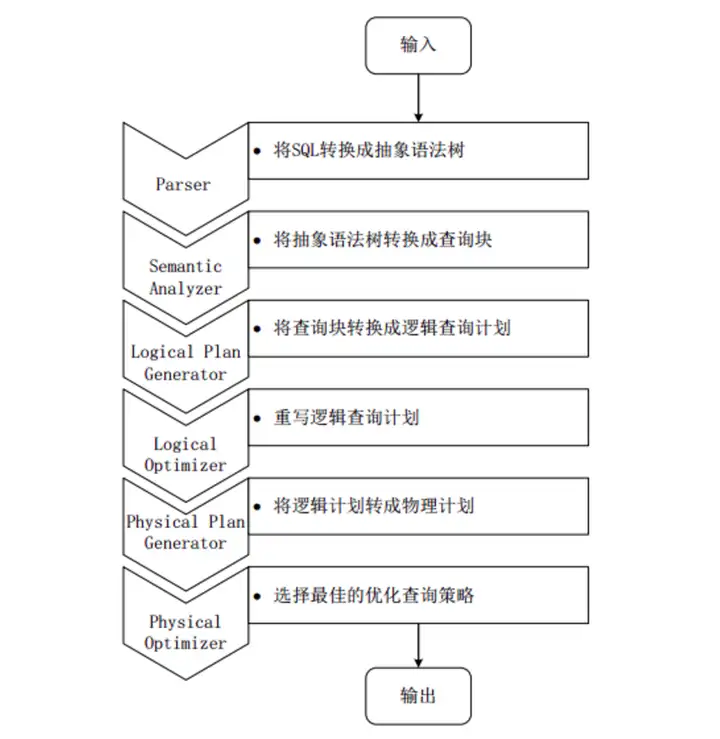

上图是Hive把HQL语句转化成MR任务进行执行的详细过程。

• 由驱动模块中的编译器–Antlr语言识别工具，对用户输入的SQL语句进行词法和语法解析，将HQL语句转换成抽象语法树（AST Tree）的形式；
• 遍历抽象语法树，转化成QueryBlock查询单元。因为AST结构复杂，不方便直接翻译成MR算法程序。其中QueryBlock是一条最基本的SQL语法组成单元，包括输入源、计算过程、和输入三个部分；
• 遍历QueryBlock，生成OperatorTree（操作树），OperatorTree由很多逻辑操作符组成，如TableScanOperator、SelectOperator、FilterOperator、JoinOperator、GroupByOperator和ReduceSinkOperator等。这些逻辑操作符可在Map、Reduce阶段完成某一特定操作；
• Hive驱动模块中的逻辑优化器对OperatorTree进行优化，变换OperatorTree的形式，合并多余的操作符，减少MR任务数、以及Shuffle阶段的数据量；
• 遍历优化后的OperatorTree，根据OperatorTree中的逻辑操作符生成需要执行的MR任务；
• 启动Hive驱动模块中的物理优化器，对生成的MR任务进行优化，生成最终的MR任务执行计划；
• 最后，有Hive驱动模块中的执行器，对最终的MR任务执行输出。

Hive驱动模块中的执行器执行最终的MR任务时，Hive本身不会生成MR算法程序。它通过一个表示“Job执行计划”的XML文件，来驱动内置的、原生的Mapper和Reducer模块。Hive通过和JobTracker通信来初始化MR任务，而不需直接部署在JobTracker所在管理节点上执行。通常在大型集群中，会有专门的网关机来部署Hive工具，这些网关机的作用主要是远程操作和管理节点上的JobTracker通信来执行任务。Hive要处理的数据文件常存储在HDFS上，HDFS由名称节点（NameNode）来管理。

四、Hive HA基本原理

在实际应用中，Hive也暴露出不稳定的问题，在极少数情况下，会出现端口不响应或进程丢失问题。Hive HA（High Availablity）可以解决这类问题。

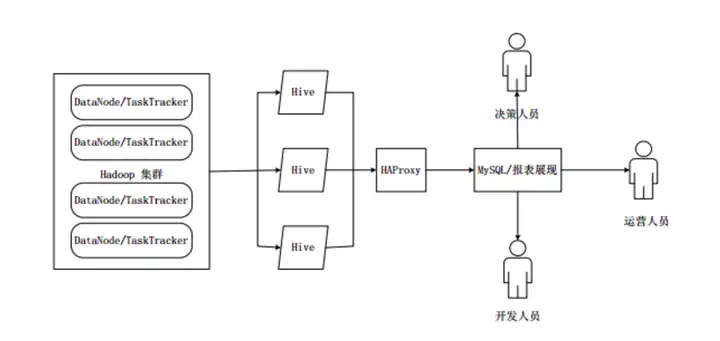

在Hive HA中，在Hadoop集群上构建的数据仓库是由多个Hive实例进行管理的，这些Hive实例被纳入到一个资源池中，由HAProxy提供统一的对外接口。客户端的查询请求，首先访问HAProxy，由HAProxy对访问请求进行转发。HAProxy收到请求后，会轮询资源池中可用的Hive实例，执行逻辑可用性测试。

如果某个Hive实例逻辑可用，就会把客户端的访问请求转发到Hive实例上；

如果某个实例不可用，就把它放入黑名单，并继续从资源池中取出下一个Hive实例进行逻辑可用性测试。

对于黑名单中的Hive，Hive HA会每隔一段时间进行统一处理，首先尝试重启该Hive实例，如果重启成功，就再次把它放入资源池中。

由于HAProxy提供统一的对外访问接口，因此，对于程序开发人员来说，可把它看成一台超强“Hive”。
