Tarjan详解

Tarjan算法详解

本文介绍利用Tarjan算法求无向图割边、割点、点双连通分量和边双连通分量。

一些概念

介绍图论相关概念，注意有些概念适用于有向图，但是本文均特指无向图。

• 连通 图上两个点至少有一条路径连接，则称两个点连通
• 连通图 图上任意两个点都是连通的，则称该图为连通图
• 连通分量
  连通图的连通分量就是自身。非连通图可以拆分为几个连通子图，并且这几个连通子图无法再新增点，每一个这样的连通子图都是原图的一个连通分量。

如图 是一个包含5个节点的无向图，其中节点1-2-3和节点4-5各组成一个连通分量。

这很明显的好吧，明显这两部分没连起来嘛

• 割点

如果删除了某个点及所有与其相连的边会导致连通分量个数增加，则该点是割点。(意味着原图中这两个连通分量只能通过这个点连接)

如图节点3是割点，删除3和与3相连的4条边，会发现原图变成了1-2和4-5两个连通分量。

• 割边/桥

如果删除了某个边会导致连通分量个数增加，则该边为割边，又称桥。

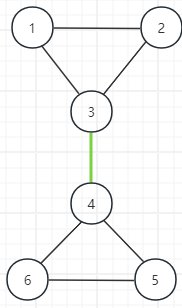

如图节点3和4之间的边是割边，删除后原图会变成1-2-3和4-5-6两个连通分量。
这也很明显好吧

• 边双连通

对于图上两点$u$和$v$，任意删除一条边(且只删除一条)后，$u$和$v$之间依然是连通的，则称$u$和$v$为边双连通。对应有边双连通图，边双连通分量。

如下图，4个节点构成一个简单环，删除任意一个边，都可以从另一半绕路连通。

由边双定义可知，边双内部不能有割边(桥)，否则删除桥必然导致“断开”。

注意边双连通具有传递性，比如$x$与$y$边双连通，$y$与$z$边双连通，则有$x$和$z$双连通。

• 点双连通

对于图上两点$u$和$v$，任意删除一个其它节点及与其相邻边(只删除一个)后，$u$和$v$之间依然是连通的，则称$u$和$v$为点双连通。对应有点双连通图，点双连通分量。

点双内部也不能有割点。

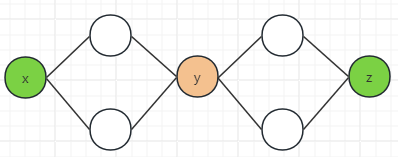

注意点双连通不具有传递性，比如$x$与$y$点双连通，$y$与$z$点双连通，$x$和$z$可能不点双连通。如下图：

下面详细介绍原理

$dfn$和$low$数组

这两个数组是Tarjan算法的精髓之处。

以下所有算法都基于这个$dfn$数组和$low$数组，记录的都是节点的某个数据信息。下面详细介绍这两个数组的生成。

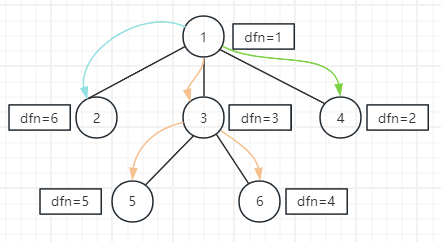

首先$dfs$(深度优先搜索)应该都是比较清楚的，此处先以一棵树为例

对于$dfn$数组，$dfn[i]$表示的是节点$i$ 访问时的时间戳，从1开始，每访问一个节点，时间戳+1。

注意 对于每个节点，子节点有多个时，其顺序可能是不确定的，比如对于节点1，可能先访问2，也可能先访问4。

本例下最终的$dfn=[1,6,3,2,5,4]$

如果是图而非树，则可能会遇到环，在图上也是可以进行$dfs$的，当遇到一个节点已经访问过时，不能再在继续$dfs$这个节点，否则会产生死循环。最终可以完整遍历这个图。

$low$数组 明确的意义是表示不经过之前$dfs$路径而能访问到的最小$dfn$值。比较抽象，我们举个具体例子。

实线依然是$dfs$的过程，每次访问某个节点时，同时赋值$dfn[i]=low[i]=time$。

注意节点5到节点3的红线表示遇到了一个之前出现过的节点，注意这里构成了一个环。

此时，由于$dfn[3]=3<low[5]=5$，需要更新节点5的$low[5]=dfn[3]$。

特别注意，$dfs$向下递归后，还有原路返回的过程，如图虚线的路径。对于每次原路返回时，我们都需要做这个$low[i]$的更新过程：

对于每个节点$u$的子节点$v$，都有$low[u]=min(low[u],low[v])$。

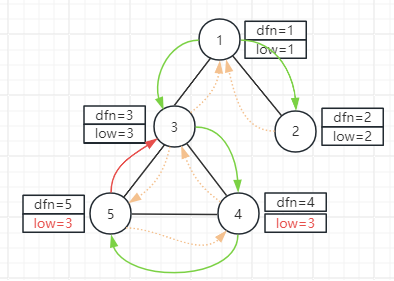

上图就是整个$dfs$完成后的结果，注意$low[5]$和$low[4]$的变化。

这里给出Tarjan核心代码，需要仔细理解$dfs$的过程和$dfn,low$数组的赋值。

//核心代码 C++
int time = 0; //访问子节点的时间戳，每访问一次 ++time
vector<int> low(n);
vector<int> dfn(n);
vector<vector<int>> g(n); //邻接表建图
//u是当前遍历的节点，p是u的父节点，对于根节点0，一般有p=-1
void tarjan(int u, int p)
{
	low[u] = dfn[u] = ++time;
	//遍历u的每个子节点v
	for(auto v : g[u])
	{
		if(v == p) continue; //经典处理 如果是前往父节点 则跳过。
		if(!dfn[v])
		{
			//如果v尚未访问 则递归调用tarjan
			tarjan(v, u);
			//对于每个处理完的子节点v 更新u的low值
			low[u] = min(low[u], low[v]);
		}
		//如果v已经访问过 表示遇到环 更新low[u]
		else low[u] = min(low[u], dfn[v]);
	}
}
//入口 看个人习惯，这里根节点从0开始
//另外注意 如果原始图本身不是连通图，需要枚举所有节点调用tarjan(i,-1)，后续有例子。
tarjan(0, -1);

下面我们利用这两个数组解决具体的不同算法问题。每个问题都是对上述核心算法的稍加修改。

割点

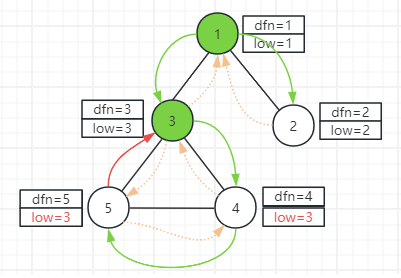

以上图为例，割点显然是节点1和节点3。

• 对于节点3，这一类我们称为非根节点。

对于非根节点$u$，是否是割点的条件是存在至少一个子节点$v$，满足条件$low[v]>=dfn[u]$。

对于节点3，其子节点4和5都是满足这个条件的，所以3是割点。

而对于子节点4，其子节点5$low[5]=3$而$dfn[4]=4$，不满足条件。

这个$low[v]>=dfn[u]$ 到底是个什么意思呢？ $low[v]$ 实际上代表的是，节点v向上返回的最远位置。

如果$low[v]=dfn[u]$，说明节点v通过另一条路径能回到节点u。正如本图，节点4可以通过4-5-3回到节点3，而非直接通过4-3回到节点3。

如果$low[v]>dfn[u]$，说明子节点要么实际上没有碰到环路，要么碰到环路后返回的节点比节点u要更深。

• 而对于节点1，特别注意，这个节点是我们遍历开始的根节点。

他不能应用上述的判定，假设我们先去掉节点2，会发现节点1只有一个单链连接到节点3，此时$low[3]>dfn[1]$，但是节点1此时显然不是割点。

对于根节点，我们需要判定是否有多个子图，这部分跟$dfn,low$都没有关系。比如本例中，根节点1有2和3两个子节点对应的子图。所以1是割点。

注意：子图的个数，并不是子节点的个数，因为子节点之间可能会连成环。

下面我们通过模板题来看下具体代码。

P3388 【模板】割点（割顶）

我们基于模板题给出C++代码 ACM模式的完整代码。

另外注意，根据题目环境，我们初始节点从1开始，枚举根节点时父节点指定为0。

#include <bits/stdc++.h>
using namespace std;
int main()
{
	int n, m;
	cin >> n >> m;
	vector<vector<int>> g(n + 1);
	for (int i = 0; i < m; i++)
	{
		int u, v;
		cin >> u >> v;
		g[u].push_back(v);
		g[v].push_back(u);
	}
	//tarjan
	int time = 0;
	vector<bool> flag(n + 1, 0);
	vector<int> dfn(n + 1, 0);
	vector<int> low(n + 1, 0);
	auto tarjan = [&](auto self, int u, int p)->void
	{
		low[u] = dfn[u] = ++time;
		int count = 0; //记录有效的子图个数
		for (auto v : g[u])
		{
			if (p == v) continue;
			if (!dfn[v])
			{
				self(self, v, u);
				low[u] = min(low[u], low[v]);
				count++; //只有访问未标记的子节点时，子图个数才会+1
				if (p == 0 && count >= 2) flag[u] = true; //根节点的判定
				if (p > 0 && low[v] >= dfn[u]) flag[u] = true; //非根节点的判定
			}
			else low[u] = min(low[u], dfn[v]);
		}
	};
	//图不连通的情况下 必须枚举每个节点
	for (int i = 1; i <= n; i++)
	{
		//如果节点i尚未访问，则以tarjan方式访问该节点
		if (!dfn[i]) tarjan(tarjan, i, 0);
	}
	int count = 0;
	for (int i = 1; i <= n; i++) if (flag[i]) count++;
	cout << count << endl;
	for (int i = 1; i <= n; i++) if (flag[i]) cout << i << " ";
}

割边

割边就简单一些了。

枚举当前节点u时，如果某个子节点执行完Tarjan后，如果依然有$low[v]>dfn[u]$ 则$u-v$是割边。

这样理解一下，如果子节点v最终没有通过回路回到u或者u以上的节点，那么u-v这条边就成为u v之间唯一的路径。

1192. 查找集群内的关键连接

割边模板题，这里也直接贴下通过代码，注意这里是LeetCode的核心代码模式。

根据题意，这里初始节点从0开始，相应的父节点指定为-1。

class Solution {
public:
    vector<int> dfn, low;
    vector<vector<int>> g;
    vector<vector<int>> ans;
    int time;
    void tarjan(int u, int fa)
    {
        dfn[u] = low[u] = ++time;
        for (auto v : g[u])
        {
            if (v == fa) continue;
            if (dfn[v] == 0)
            {
                tarjan(v, u);
                low[u] = min(low[u], low[v]);
                //割边判定只有这一处代码
                if (low[v] > dfn[u]) ans.push_back(vector<int>{u, v});
            }
            else low[u] = min(low[u], dfn[v]);
        }
    }
    vector<vector<int>> criticalConnections(int n, vector<vector<int>>& connections) {
        dfn.resize(n, 0);
        low.resize(n, 0);
        g.resize(n);
        //邻接表建图
        for (auto e : connections)
        {
            g[e[0]].push_back(e[1]);
            g[e[1]].push_back(e[0]);
        }
        //由于原图是连通图 所以只需要枚举任意一个根节点，这里选择节点0。
        tarjan(0, -1);
        return ans;
    }
};

点双连通

双连通分量需要我们将图分解为多个子图，最终求解多组节点，我们需要使用栈存储遍历过的节点，使用一个二维数组存储所有的双连通分量。

一个图的割点可能在多个点双连通子图中。

最后所有的割点与点双连通分量形成一颗树/或森林。可用于点双缩点

下面给出核心代码

int time = 0;
vector<int> low(n), dfn(n);
stack<int> st;
vector<vector<int>> vbcc; // 所有点双连通分量
void Tarjan(int u, int p) {
    low[u] = dfn[u] = ++time;
    st.push(u);
    int count = 0;
    for (auto v : g[u])
    {
        if (v == p) continue;
        if (dfn[v] == 0)
        {
            tarjan(v, u);
            low[u] = min(low[u], low[v]);
            if (low[v] >= dfn[u]) //u以下以v开始到整个栈顶构成一个连通分量
            {
                vector<int> list;
                while (st.top() != v)
                {
                    list.push_back(st.top());
                    st.pop();
                }
                //v加入列表
                list.push_back(st.top());
                st.pop();
                //u加入列表 但是u不退栈，因为u可能在多个点双分量里。
                list.push_back(u);
                vbcc.push_back(list);
            }
        }
        else low[u] = min(low[u], dfn[v]);
    }
};

Tarjan(0, -1);

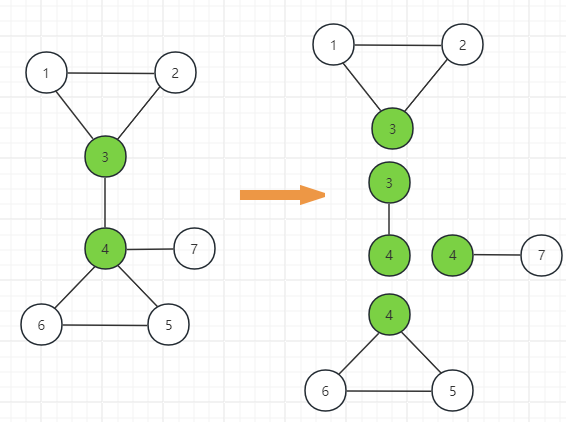

举个复杂一点例子，如图：

经过点双处理后，会形成四个点双连通分量，注意割点3和4的分布。

LCP 54. 夺回据点 点双连通分量，近似模板题。

LeetCode核心代码模式的完整代码

class Solution
{
    public:
    long long minimumCost(vector<int>& cost, vector<vector<int>>& roads)
    {
        int n = cost.size();
        vector<vector<int>> g(n);
        //邻接表建图
        for (auto & e : roads)
        {
            g[e[0]].push_back(e[1]);
            g[e[1]].push_back(e[0]);
        }
        vector<bool> flag(n, false); // 是否是割点
        int time = 0;
        vector<int> low(n), dfn(n);
        stack<int> st;
        vector<vector<int>> vbcc; // 所有点双连通分量
		//需要同时处理双连通分量和割点
        function < void(int, int) > tarjan = [&](int u, int p) {
            low[u] = dfn[u] = ++time;
            st.push(u);
            int count = 0;
            for (auto v : g[u])
            {
                if (v == p) continue;
                if (dfn[v] == 0)
                {
                    count++;
                    tarjan(v, u);
                    low[u] = min(low[u], low[v]);
                    if (low[v] >= dfn[u])
                    {
                        if (u > 0) flag[u] = true; //割点
                        vector<int> list;
                        while (st.top() != v)
                        {
                            list.push_back(st.top());
                            st.pop();
                        }
                        list.push_back(st.top());
                        st.pop();
                        list.push_back(u);
                        //一个完整的双连通分量
                        vbcc.push_back(list);
                    }
                }
                else low[u] = min(low[u], dfn[v]);
            }
            if (count >= 2 && u == 0) flag[u] = true; //根节点割点
        };
        tarjan(0, -1);

		//以下做一个事情，缩点后，求树上所有叶节点(设长度为m)的前(m-1)小点权和。
        int MX = INT_MAX / 2;
        vector<int> mList;
        for (auto & list : vbcc)
        {
            int minVal = MX;
            int cc = 0;
            for (auto v : list)
            {
                if (!flag[v]) minVal = min(minVal, cost[v]);
                else cc++;
            }
            if (cc <= 1 && cc < list.size()) mList.push_back(minVal);
        }
        //如果m=1 特殊处理直接返回这一个节点权值
        if (mList.size() == 1) return mList[0];
        //以下排序后 返回前(m-1)项和
        sort(mList.begin(), mList.end());
        long long ans = 0;
        for (int i = 0; i < mList.size() - 1; i++) ans += mList[i];
        return ans;
    }
};

边双连通

与点双不同的地方参见注释，这里给出核心代码。

注意 边双连通里的割点只会在一个连通分量里

所有的桥边与边双形成新的一棵树/或森林。可用于边双缩点

int time = 0;
vector<int> low(n), dfn(n);
stack<int> st;
vector<vector<int>> ebcc; // 所有边双连通分量
void Tarjan(int u, int p) {
    low[u] = dfn[u] = ++time;
    st.push(u);
    int count = 0;
    for (auto v : g[u])
    {
        if (v == p) continue;
        if (dfn[v] == 0)
        {
            tarjan(v, u);
            low[u] = min(low[u], low[v]);
        }
        else low[u] = min(low[u], dfn[v]);
    }
    //所有子节点处理完毕后 处理边连通问题
    if (low[u] == dfn[u])
    {
        vector<int> list;
        while (st.top() != u)
        {
            list.push_back(st.top());
            st.pop();
        }
        //u加入列表
        list.push_back(u);
        st.pop();
        ebcc.push_back(list);
    }
};

Tarjan(0, -1);

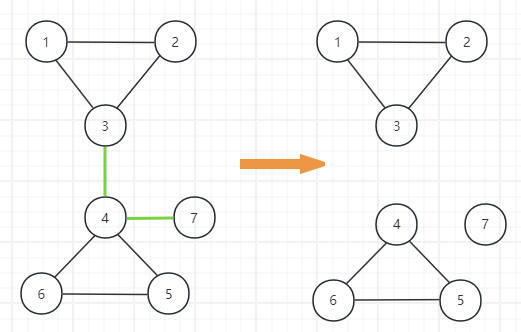

同样以上图为例，边双处理后，会形成三个边双连通分量，注意会基于割边(桥) 断开。

P8436 【模板】边双连通分量
边双模板。这个题麻烦之处在于可能出现重边。意味着节点$u-v$之间可能有两条边，这样$u-v$构成了边双连通。
所以遍历$u$的每个节点$v$时，不能依据父节点的判定，而是依据反边的判定。

下面这个是不带重边的代码，可以看到Tarjan函数传入的依然是p节点表示父节点。

如果想正确处理重边，需要传入进入时的边的编号，以及需要记录与其对应的反边编号。此处略。

所以说前向星建图好用

//不带重边的无向图的边双连通分量 只能过上面模板题的50分 仅作为边双无重边模板
#include <bits/stdc++.h>
using namespace std;
int main()
{
	int n, m;
	cin >> n >> m;
	vector<vector<int>> g(n + 1);
	for (int i = 0; i < m; i++)
	{
		int u, v;
		cin >> u >> v;
		g[u].push_back(v);
		g[v].push_back(u);
	}
	//tarjan
    int time = 0;
    vector<int> low(n + 1), dfn(n + 1);
    stack<int> st;
    vector<vector<int>> ebcc; // 所有边双连通分量
    auto tarjan = [&](auto self, int u, int p)->void
    {
        low[u] = dfn[u] = ++time;
        st.push(u);
        int count = 0;
        for (auto v : g[u])
        {
            if (v == p) continue;
            if (dfn[v] == 0)
            {
                self(self, v, u);
                low[u] = min(low[u], low[v]);
            }
            else low[u] = min(low[u], dfn[v]);
        }
        //所有子节点处理完毕后 处理边连通问题
        if (low[u] == dfn[u])
        {
            vector<int> list;
            while (st.top() != u)
            {
                list.push_back(st.top());
                st.pop();
            }
            //u加入列表
            list.push_back(u);
            st.pop();
            ebcc.push_back(list);
        }
    };
    for(int i = 1; i <= n; i++) if(!dfn[i]) tarjan(tarjan, i, 0);
    cout << ebcc.size() << endl;
    for (auto list : ebcc)
    {
        cout << list.size() << " ";
        for (auto v : list)
        {
            cout << v << " ";
        }
        cout << endl;
    }
}
