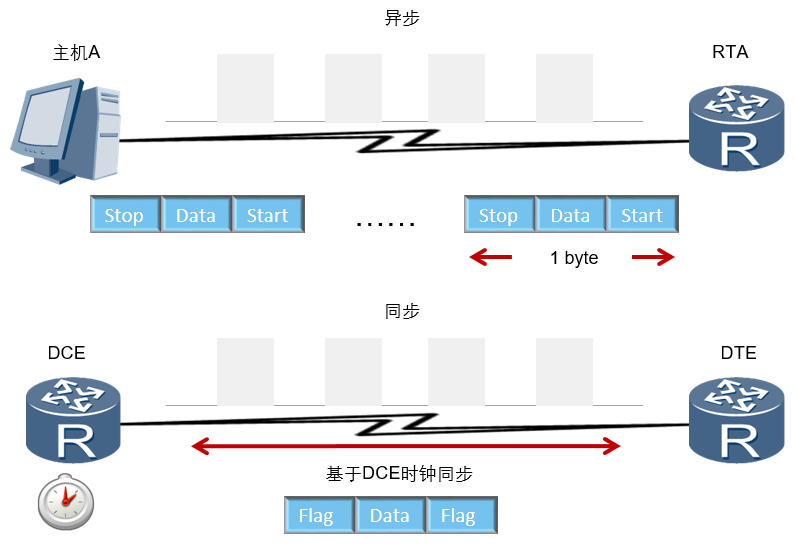

一、串行链路的数据传输方式

二、HDLC

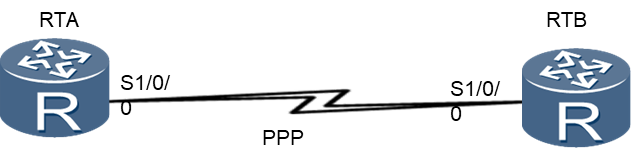

2.1、HDLC协议应用

• High-level Data Link Control，高级数据链路控制，简称HDLC，是一种面向比特的链路层协议。

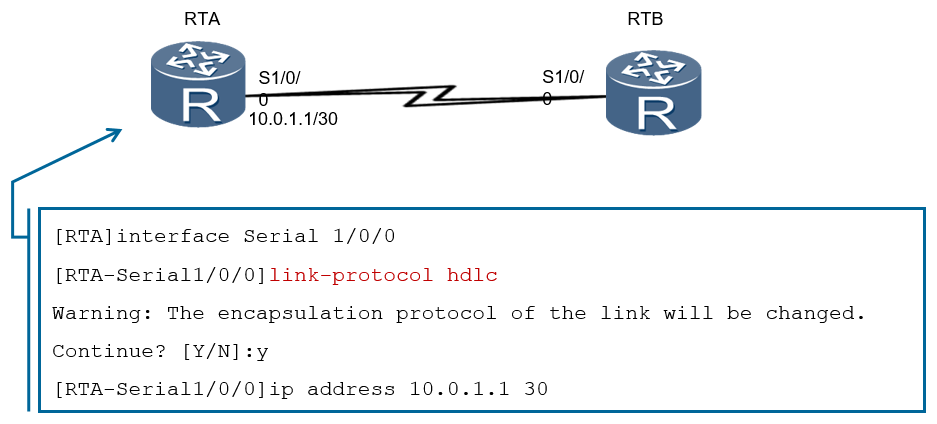

2.2、HDLC基本配置

三、PPP

3.1、PPP协议应用

• PPP协议是一种点到点链路层协议，主要用于在全双工的同异步链路上进行点到点的数据传输。

3.2、PPP组件

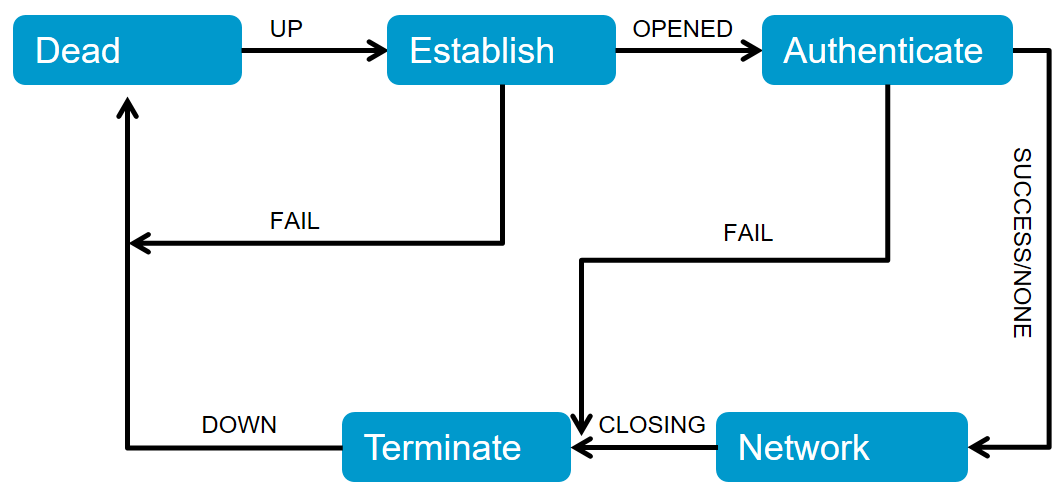

3.3、PPP链路建立过程

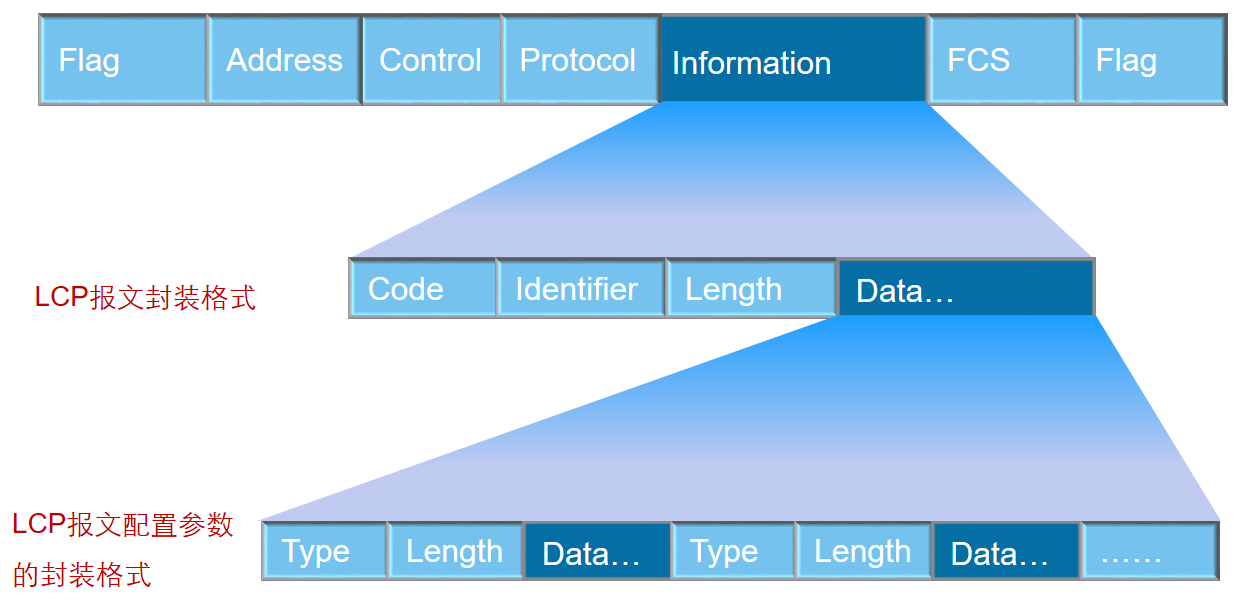

3.4、PPP帧格式

四、LCP

4.1、LCP报文

4.2、LCP协商参数

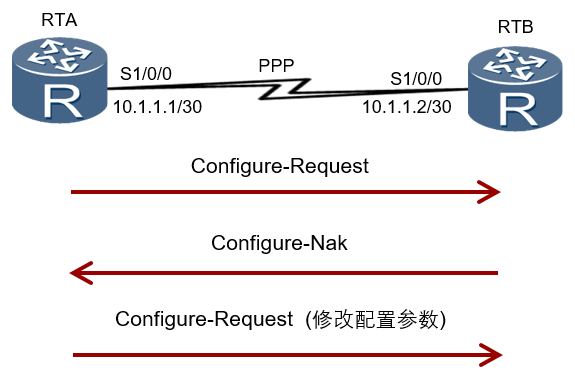

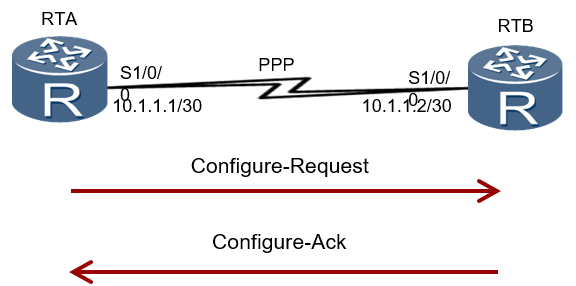

4.3、LCP链路参数协商

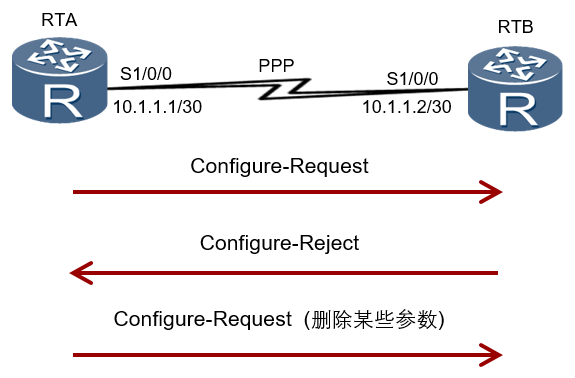

4.4、LCP链路参数协商

五、PPP-PAP配置

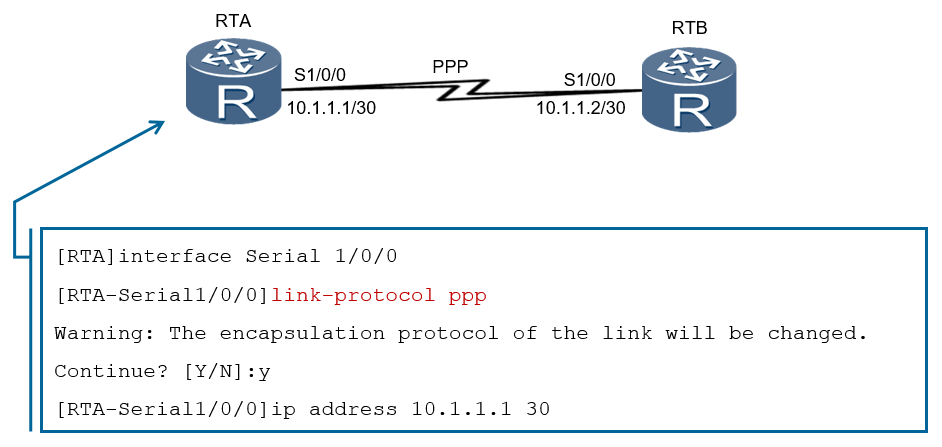

5.1、PPP基本配置

5.2、PPP认证模式-PAP

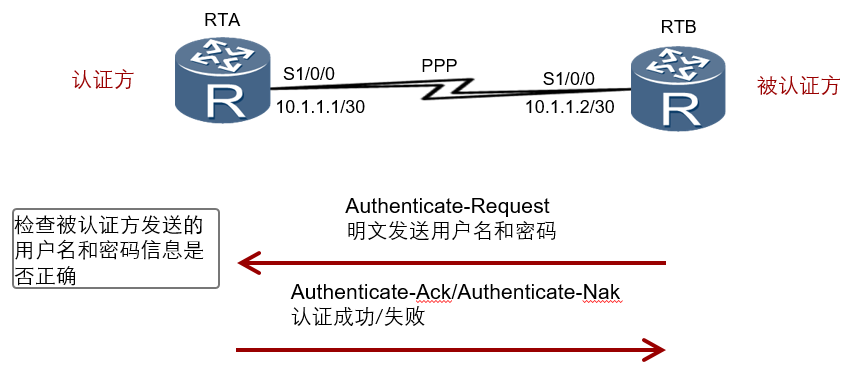

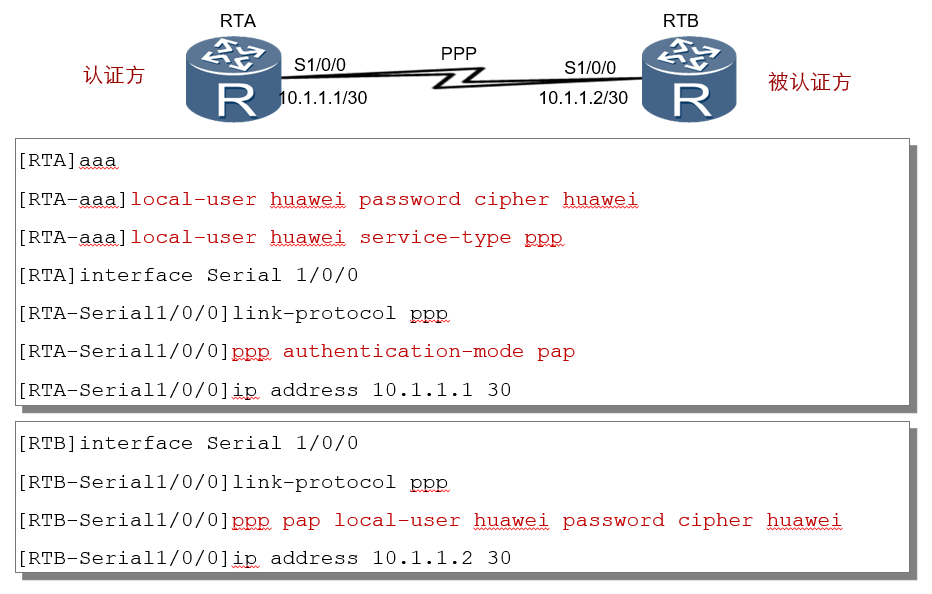

5.3、PAP认证

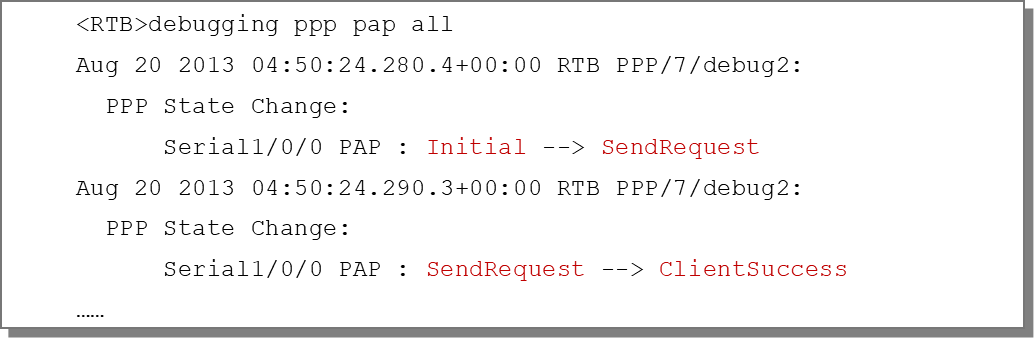

5.4、配置验证

六、PPP-PAP实验

6.1、拓扑图

• 分别在路由器中拖出2台AR2220。

• 分别对着路由器AR1和AR2右键，点击设置，在eNSP支持的接口卡中找到2SA，并将其拖至第1个接口插槽中。

• 选择设备连线，点击Serial进行设备接线，接口都选择Serial 1/0/0，完成后开启设备。

6.2、配置

AR1：

<Huawei>system-view
[Huawei]sysname AR1
[AR1]int s1/0/0
[AR1-Serial1/0/0]ip add 12.1.1.1 24

[AR1-Serial1/0/0]display this

[AR1-Serial1/0/0]q
[AR1]aaa
[AR1-aaa]local-user huawei password cipher huawei
[AR1-aaa]local-user huawei service-type ppp
[AR1-aaa]int s1/0/0

[AR1-Serial1/0/0]link-protocol ?

[AR1-Serial1/0/0]ppp authentication-mode pap
[AR1-Serial1/0/0]q

[AR1]display ip int brief

AR2：

<Huawei>system-view
[Huawei]sysname AR2
[AR2]int s1/0/0
[AR2-Serial1/0/0]ip add 12.1.1.2 24

[AR2-Serial1/0/0]dis ip int bri

[AR2-Serial1/0/0]ppp pap local-user huawei password cipher huawei
[AR2-Serial1/0/0]q

[AR2]display ip interface brief
[AR2]display int s1/0/0
