操作系统导论习题解答（36. I/O Devices）
I/O Devices
带着问题学习：如何将I/O集成到系统中？一般机制是什么？如何使它们高效？
1. System Architecture

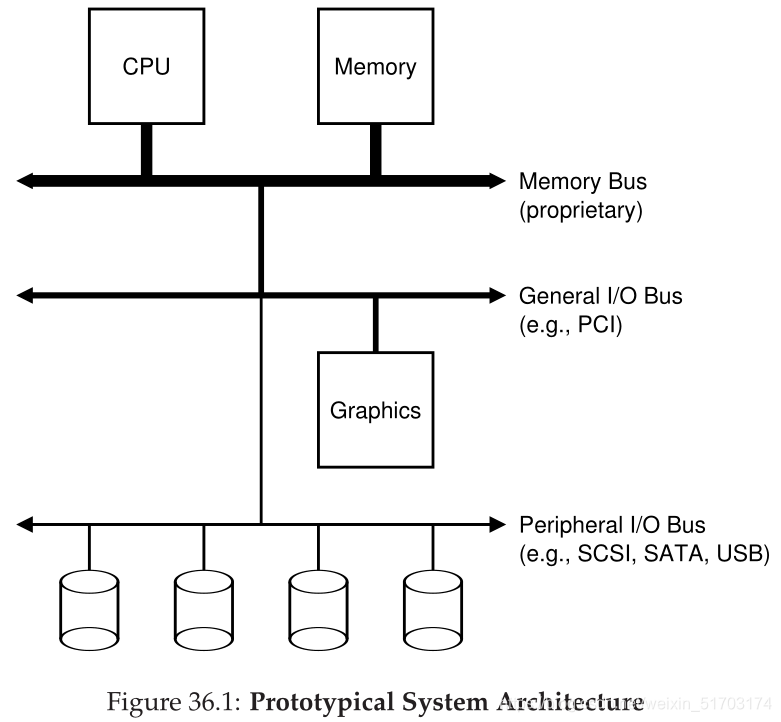

上图所示，I/O设备被分成三层。但是为什么需要将其分层？
最直接的原因：物理（physics）和成本（cost）。高性能通道没有太多空间插入设备且设计总线的成本高。采用分层结构，使性能越高的通道离CPU越近。

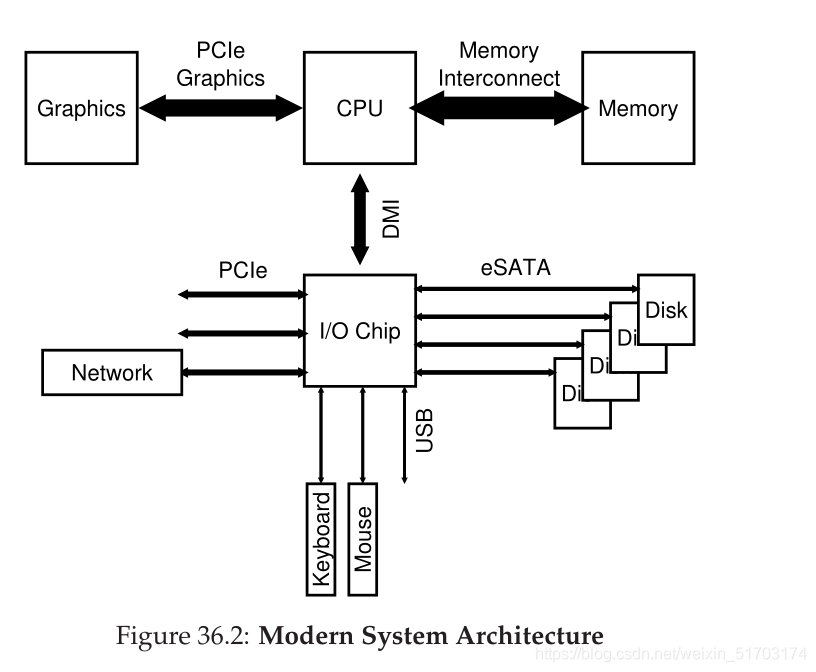

当然，随着科技的发展，现今的系统结构又进一步提升了性能：
DMI：Direct Media Interface
USB：Universal Serial Bus
PCIe：Peripheral Component Interconnect Express
ATA：AT Attachment
SATA：Serial ATA
eSATA：external SATA
从ATA到eSATA，每一次改变都提升了性能。
2. A Canonical Device

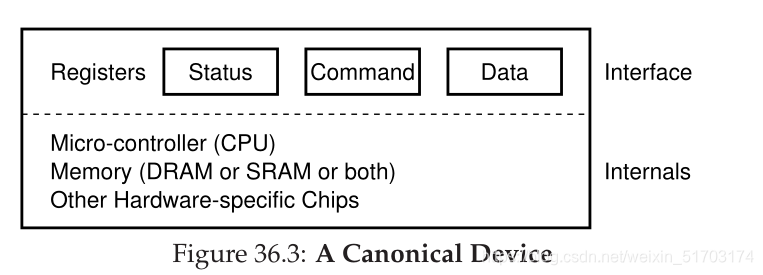

从上图我们能看出一个设备有两个重要组成成分：外部接口（Interface）和内部结构（Internals）。
3. The Canonical Protocol
再看一下Figure 36.3。外部接口由三个寄存器组成：
- 状态寄存器（a status register）：读取当前设备状态。
- 命令寄存器（a command register）：通知设备执行确定任务。
- 数据寄存器（a data register）：在操作系统和设备之间传输数据。
接下来看一些操作系统控制外设的操作协议：
while (STATUS = BUSY)
; // wait until device is not busy
Write data to DATA register
Write command to COMMAND register
(starts the device and executes the command)
while (STATUS == BUSY)
; // wait until device is done with your request
上述基本协议简单且有效。但是，涉及一些低效且不方便之处。
第一点就是while()循环效率非常低。它消耗了大量的CPU时间去等待设备完成任务，而不是转换到下一个进程使用CPU。
那么如何避免循环产生的CPU时间浪费？
4. Lowering CPU Overhead With Interrupts
解决上述问题的方案其实我们已经在前面学过了：中断（interrupt）。操作系统能发出一个请求，使循环进程进入睡眠状态，然后转换到另一个进程。
中断允许计算和I/O重叠，这是提升CPU利用率的关键。
看一下图更好理解：
上图不使用进程转换。进程1使用CPU（CPU中用1表示）；进程1进入循环等待（CPU中用p表示部分都是CPU时间的浪费）。
上图使用进程转换。当进程进入等待状态时，进程开始运行（充分利用CPU）。
中断能提高CPU利用率。但是要注意一点：使用中断并不总是最好的解决方法。考虑一个情况，如果进行进程转换的开销比进程进入等待状态的自循环开销还大，那为什么要使用中断呢？
另一个不建议使用中断的地方是网络（networks）。
还有一个基于中断的优化是合并（coalscing）。可以将多个中断合并成一个中断传递，从而降低了中断处理的开销。当然，等待时间太长会增加请求的延迟（鱼和熊掌不可兼得）。
5. More Efficient Data Movement With DMA
如下图所示：进程1运行一段时间（CPU标记为1），然后希望将一些数据写入磁盘。它将启动PIO（programmed I/O），该I/O必须使用CPU一次将一个数据从内存复制到设备（图中标记为c），复制完成后，I/O在磁盘上开始，然后进程2可以使用CPU（CPU标记为2）。
上图可以看出启动PIO就需要使用CPU，这就浪费了CPU时间。如何使PIO开销更低呢？
上述问题的解决方法就是DMA（Direct Memory Access）。DMA本质上是系统中非常特殊的设备，无需过多的CPU干预即可协调设备与主存之间的传输。
DMA工作过程如下图所示：当进程1需要使用I/O时，通过DMA将数据从内存复制到设备，此时CPU处于空闲状态，转换到进程2使用CPU。
6. Methods Of Device Interaction
前面说了这么多，我们还是没有说明一个问题：如何与外设进行交互？
经过长时间的研究，提出了两种主要的设备交互方法：
- I/O指令（instructions）。这是一种最古老的方法，不同的指令具有不同的优先级。
- 内存映射IO（memory-mapped I/O）。硬件设备寄存器就像存储位置一样可用。
这两种方法严格来说其实没有优劣之分，需要具体情况具体分析。
7. Fitting Into The OS: The Device Driver
讨论最后一个问题：为了保持通用性，如何将每个都有特定接口的设备安装到操作系统中？
解决上述问题要使用一种古老的技术：抽象（abstraction）。

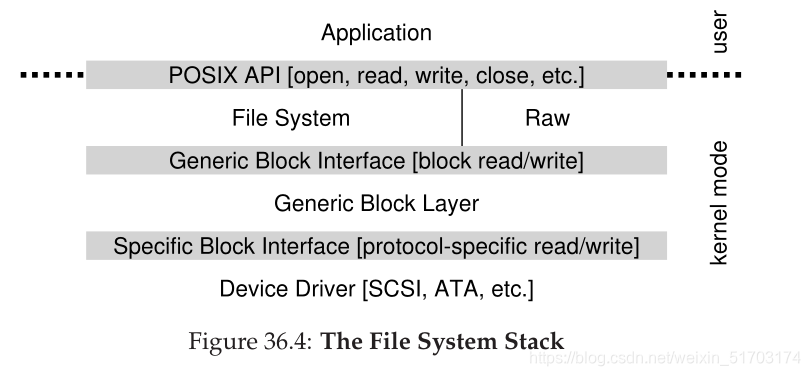

不妨看一下下图：上层应用对下层应用是如何实现的毫不关心，而仅仅是使用下层应用提供的操作。
上图还显示了设备的原始接口（raw interface）。该接口使特殊应用程序直接读取或写入块，而无需使用抽象。
上图看到的封装（encapsulation）也可能有其缺点。如果某个设备具有许多特殊功能，但必须提供与内核其余部分的接口，则这些特殊功能不能使用。
8. Case Study: A Simple IDE Disk Driver
为了更深入一点，让我们来看一个例子：

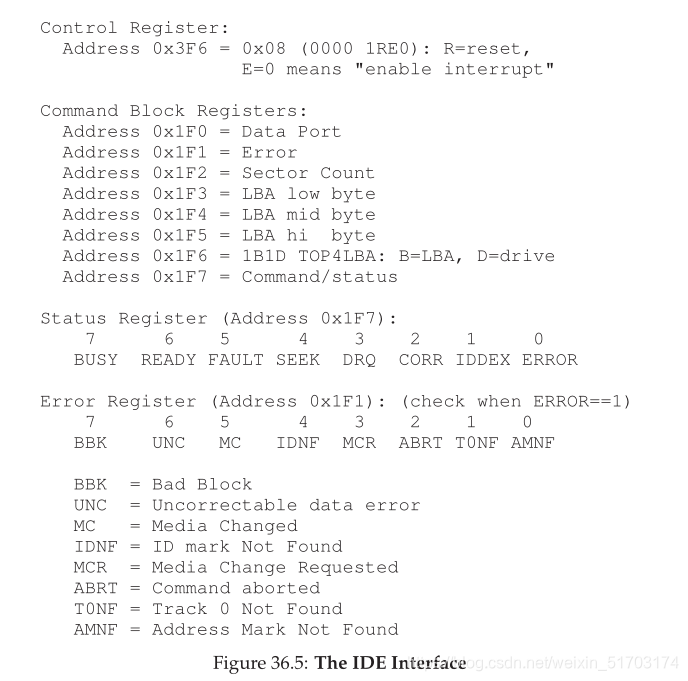

IDE磁盘与系统之间有一个由4种类型寄存器组成的简单接口：
- 控制寄存器
- 命令寄存器
- 状态寄存器
- 错误寄存器
系统与设备交互的基本协议如下（假设已经被初始化）：
- 等待驱动准备就绪（wait for drive to be ready）
- 向命令寄存器中写入参数（write parameters to command registers）
- 执行I/O（start the I/O）
- 数据传输（data transfer）
- 中断处理（handle interrupts）
- 错误处理（error handling）

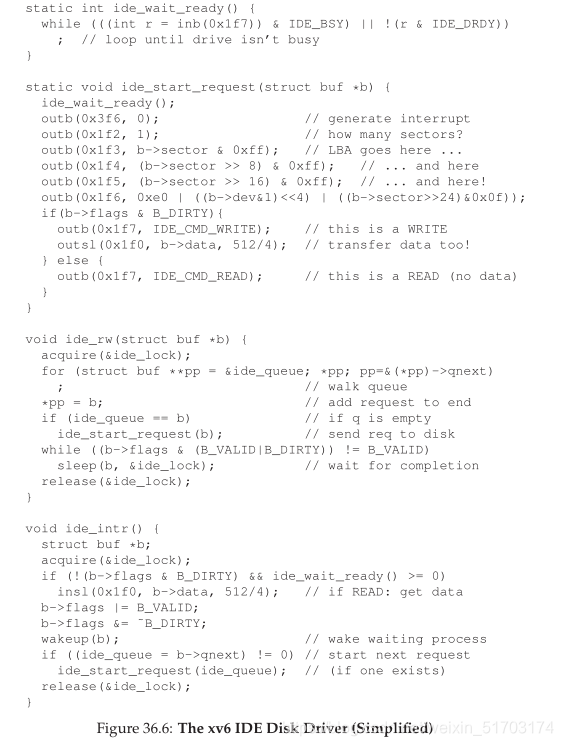

上述这些协议大部分都能在xv6 IDE驱动程序中找到：
