AD 原理图中添加net class

由于pcb中可能存在需要设定不同规则的网络组,如果在pcb中添加net class后再进行原理图更新pcb时会自动将net class删除,所以最好在原理图中设定好

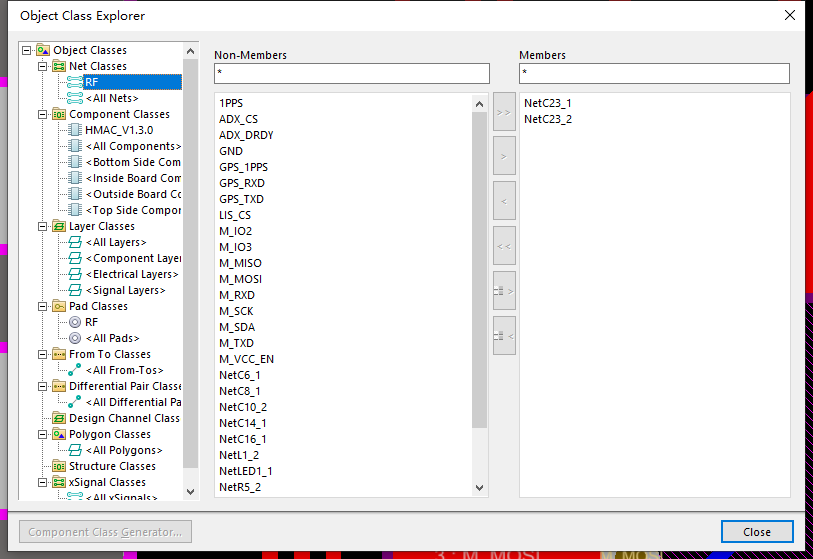

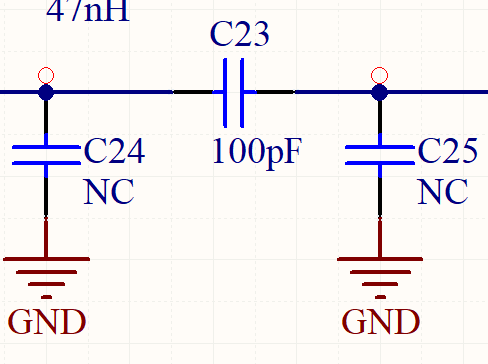

1、菜单Place->Directives->Net Class，放置到对应的线上。

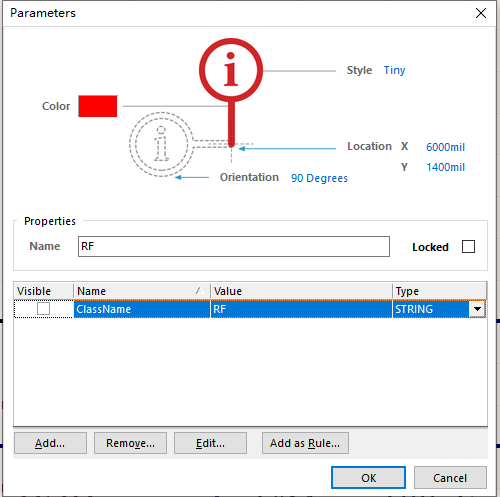

双击，将其值改为想要的网络类名，Properties处的name也可以改为有意义的名字。
复制该Net class，将其放置到同一个类的其他线上。

2、菜单Project->Project Options
在弹出的对话框里找到Class Generation标签页，在最下面勾选Generate Net Class。

3、菜单Project->Project Options
在弹出的对话框里找到Comparator标签页，找到Differences Associated with Nets类中的Extra Net Classes，
在对应的mode下选择Find Differences。

4、菜单Project->Project Options
在弹出的对话框里找到ECO Generation标签页，找到Modifications Associated with Nets类中的Add Net Classes，
在对应的mode下选择Generate Change Orders。
