H7-TOOL的最终目标：
1、为单片机工程师提供一款实用的多功能开发调试工具。
2、相信很多人有带板子回家调试、或带板子出差调试的情况。因为产品问题是无法预知的，多半情况不可能带齐全套测试工具的。经常遇到手边缺万用表、缺示波器、缺串口线、缺逻辑分析仪而导致工作很难继续。
3、H7-TOOL是一款多功能测试工具，体积和J-Link一样大，方便携带。手边常备一个以备不时之需。

重要提示：
1、H7-TOOL固件2.26发布，高速在线仿真，1拖4和1拖16脱机烧录，LUA小程序，RTOS Trace，CMSIS-SVD解析，截图功能，SPI主从控制器，I2C主从控制器，Scope波形，硬件异常黑盒子，RTT Viewer，CAN/CANFD助手，两路高速HID免驱虚拟串口助手，Moddbus主从，CANopen/J1939/OBD15765/UDS解析，双通道示波器，信号发生器，4-20mA电流输入输出等全部高速USB免驱一条龙，同时支持板载WiFi和以太网的局域网和外网控制。

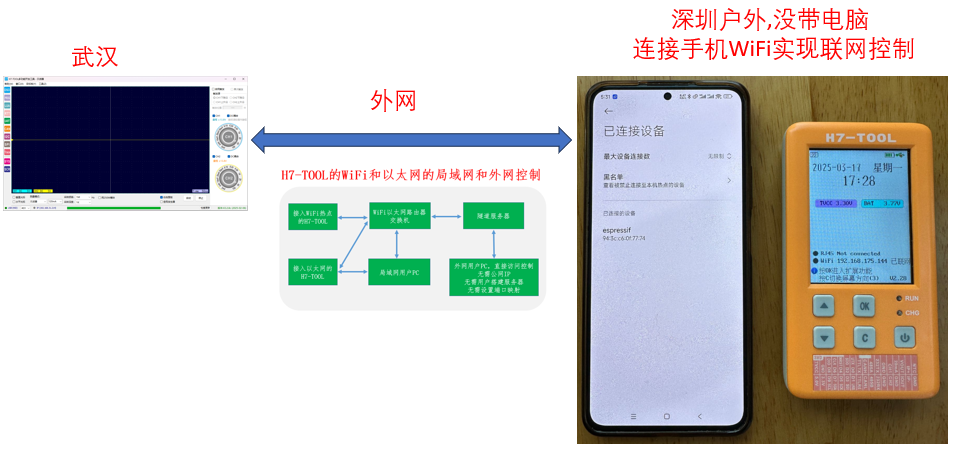

2、H7-TOOL已经支持板载WiFi和以太网的外网控制，用户仅需将TOOL联外网就可以使用上位机软件做远程控制，比如远程脱机烧录，远程RTT，远程CAN，远程串口等。无需公网IP，无需用户搭建服务器，无需设置端口映射，我们都已经搭建好。
3、H7-TOOL的所有上位机功能支持高速USB HID免驱，以太网和WiFi三种方式，喜欢那个用那个，而且USB也全部采用高速HID免驱方案，大家仅需将TOOL接到电脑上，即插即用，并且很多功能也支持脱机使用。

H7-TOOL高速DAPLINK仿真器，支持WinUSB和HID方式二合一，支持RTT Viewer，支持高速HID虚拟串口，含常见问题FAQ（2024-08-16）
http://www.armbbs.cn/forum.php?mod=viewthread&tid=101600

H7-TOOL开源项目原理图，上位机源码，BOOT源码，APP源码下载，旧版TOOL的V1.X上位机，下位机和原理图全开源，2024版TOOL未开源（2024-08-16）
http://www.armbbs.cn/forum.php?mod=viewthread&tid=95468

H7-TOOL操作说明在线版和离线PDF版本（2024-08-16）
http://www.armbbs.cn/forum.php?mod=viewthread&tid=95373

H7-TOOL脱机烧录支持1拖4和1拖16，支持ST，NXP，新唐，英飞凌，瑞萨，合泰，比亚迪，德州仪器，上海圣芯，钜泉光电，普冉，汇顶，沁恒，航顺、华大，CKS中科芯，Nordic，Qorvo, 兆易创新，国民科技，灵动微，华芯微特，杰发科技，雅特力，极海，恒烁，国芯科技，苏州化芯微， Microsemi ，赛普拉斯，复旦微，Wiznet，美仁半导体，大唐半导体，桃芯科技，珠海泰为电子，武汉芯源，富满微，敏矽微，树莓派，凌欧创芯，华润微，辉芒微，Atmel，领芯，芯海科技，中微半导体、广芯微电子、中移芯昇、韦斯佰瑞、笙泉科技，中颖电子、外置Flash等混合烧录（2024-08-16)，
http://www.armbbs.cn/forum.php?mod=viewthread&tid=96432

支持高速USB，以太网和WiFi方式，其中以太网和WiFi支持局域网和外网控制。

1、双通道虚拟示波器，支持USB，以太网和WiFi方式
2、LUA小程序，支持离线手持，USB，以太网和WiFi方式（产品级）
3、RTT Viewer，支持离线手持，USB，以太网和WiFi方式（产品级）
4、USB，以太网和 WiFi 转 RS232助手，支持离线手持使用（产品级）
5、USB，以太网和 WiFi 转 TTL 串口助手，支持离线手持使用，支持3Mbps通信（产品级）
6、USB，以太网和 WiFi 转 RS485助手，支持离线手持使用，支持1-3Mbps通信（产品级）
7、USB，以太网和 WiFi 转 CAN/CANFD助手，支持5Mbps通信，支持CANopen，J1939，OBD15765解析（产品级）

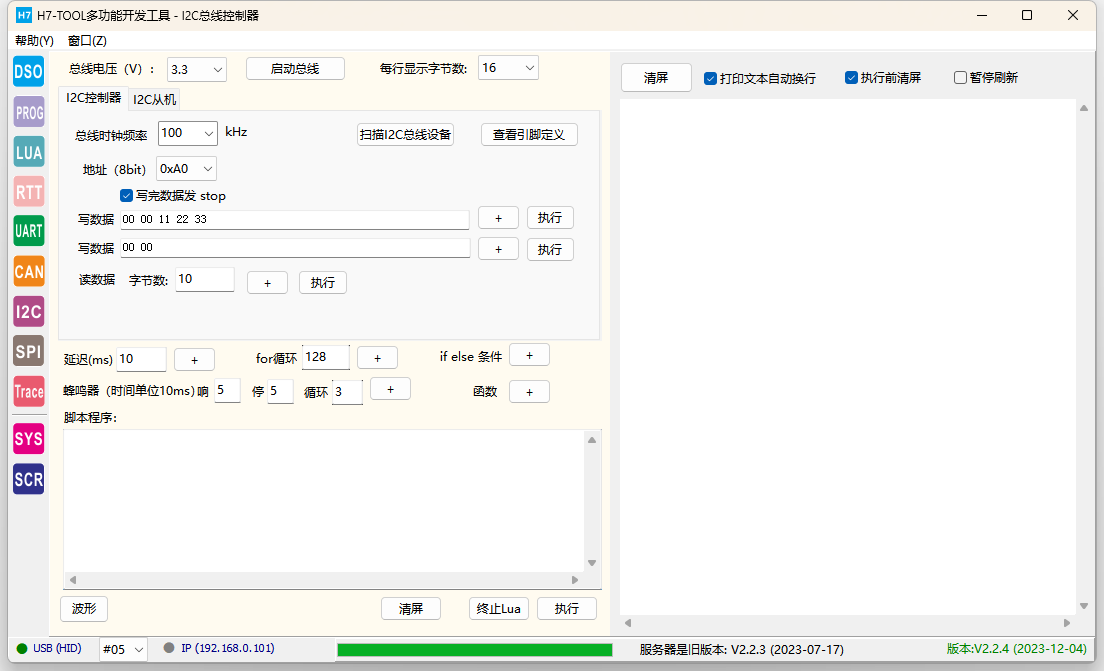

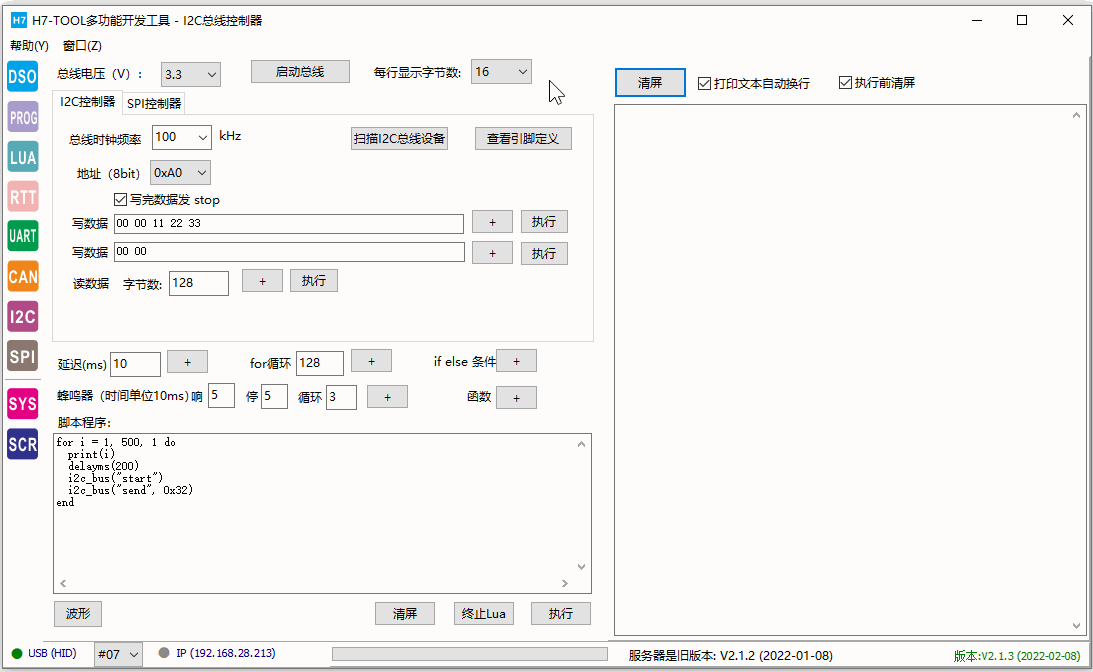

8、USB，以太网和 WiFi 转 I2C 控制器，支持主机和从机，主机速度800KHz，从机速度1MHz（产品级）
9、USB，以太网和 WiFi 转 SPI 控制器，支持主机和从机，主机速度50MHz，从机速度12.5-50MHz（产品级）
10、DAP-Link 高速仿真器/下载器，支持高速免驱WinUSB和HID（产品级）

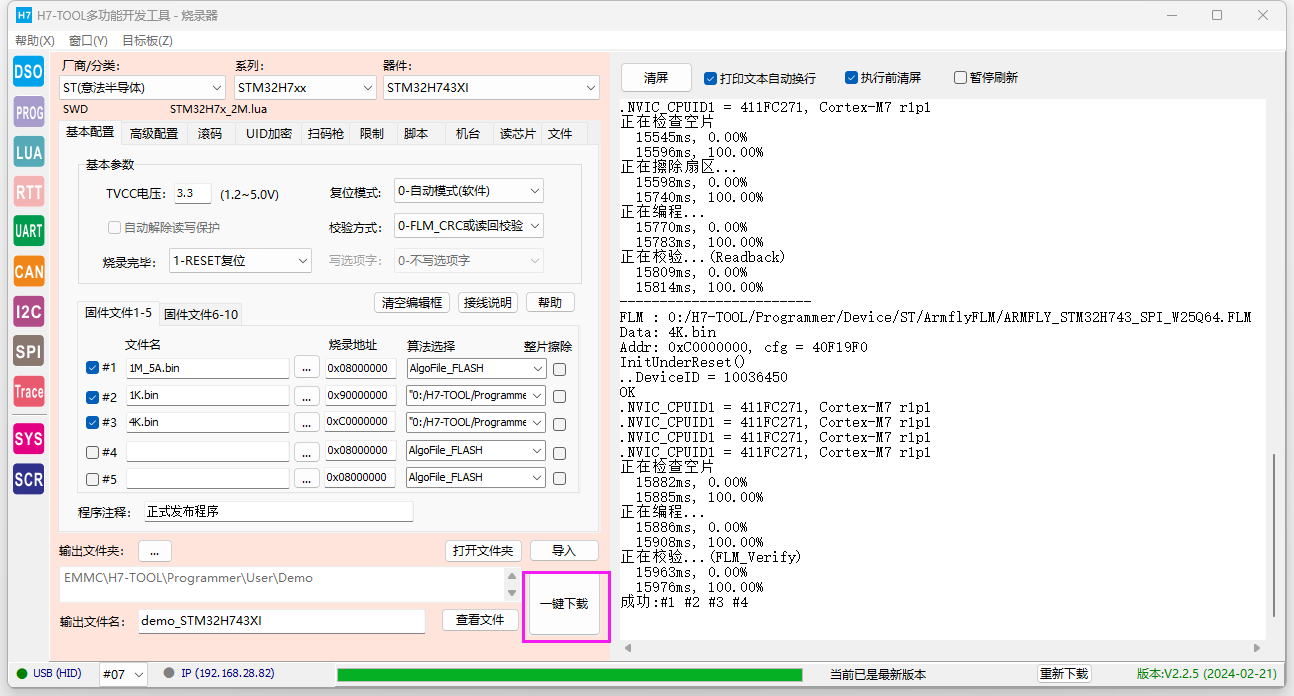

11、1拖4和1拖16脱机烧录器，支持USB，以太网和WiFi方式配置更新文件，支持扫描枪（产品级）
12、H7-TOOL的CMSIS-SVD文件解析，直接读取各个IC厂家提供的SVD文件，像MDK, IAR在线调试实时检测外设（产品级）
13、两路高速HID免驱虚拟串口
14、硬件异常黑盒子功能，支持在线和离线使用。
15、Scope波形功能，支持导入elf，exf，out文件添加变量展示波形（产品级）
16、截图功能，无需嵌入代码，支持各种主流GUI（产品级）

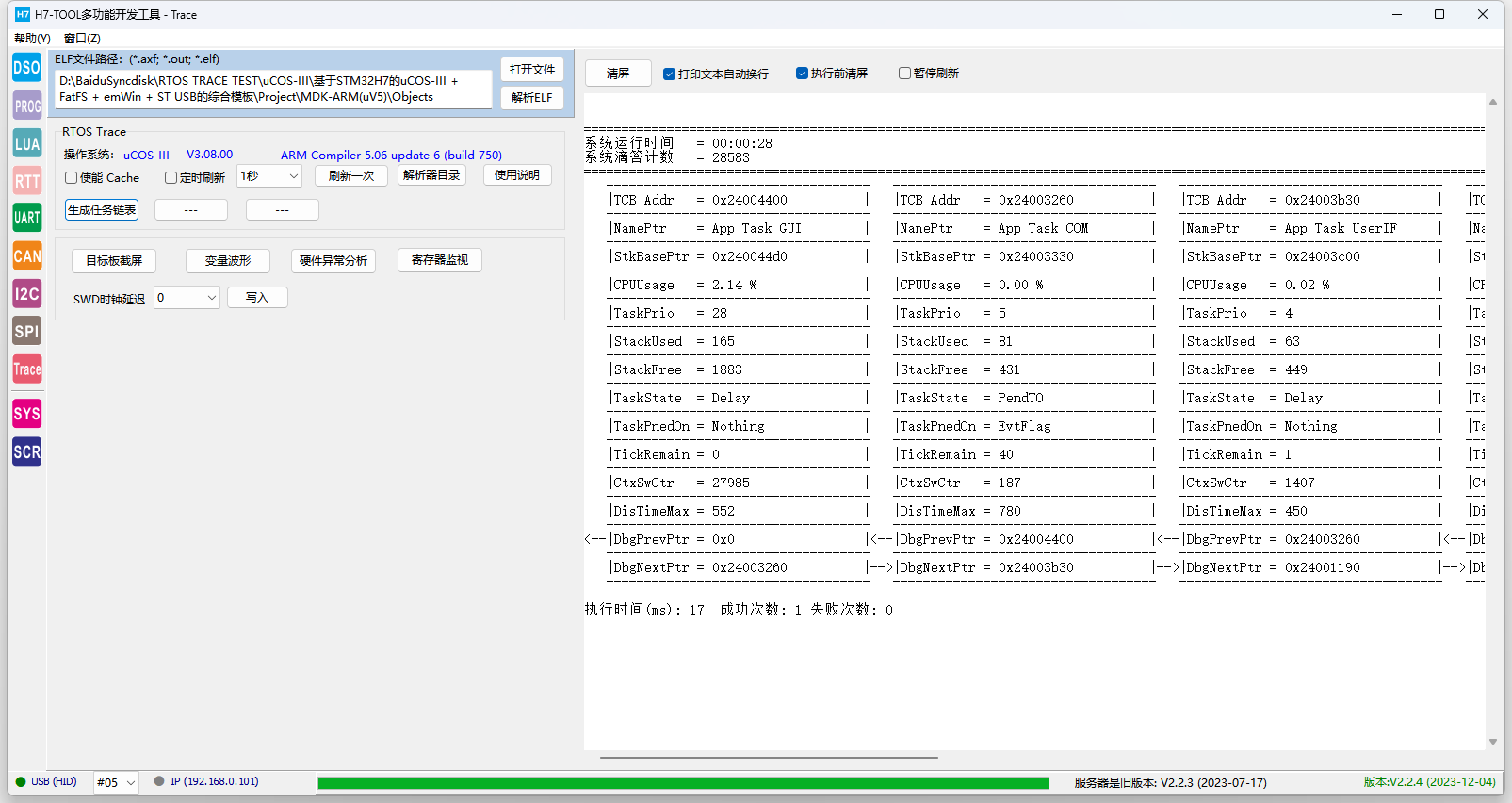

17、RTOS Trace功能，无需内嵌代码，实时监测RTOS执行情况（产品级）
18、CANFD Trace功能，可以解析波特率, 过滤器，Buffer，FIFO，错误状态等
19、GPIO 输入输出控制器

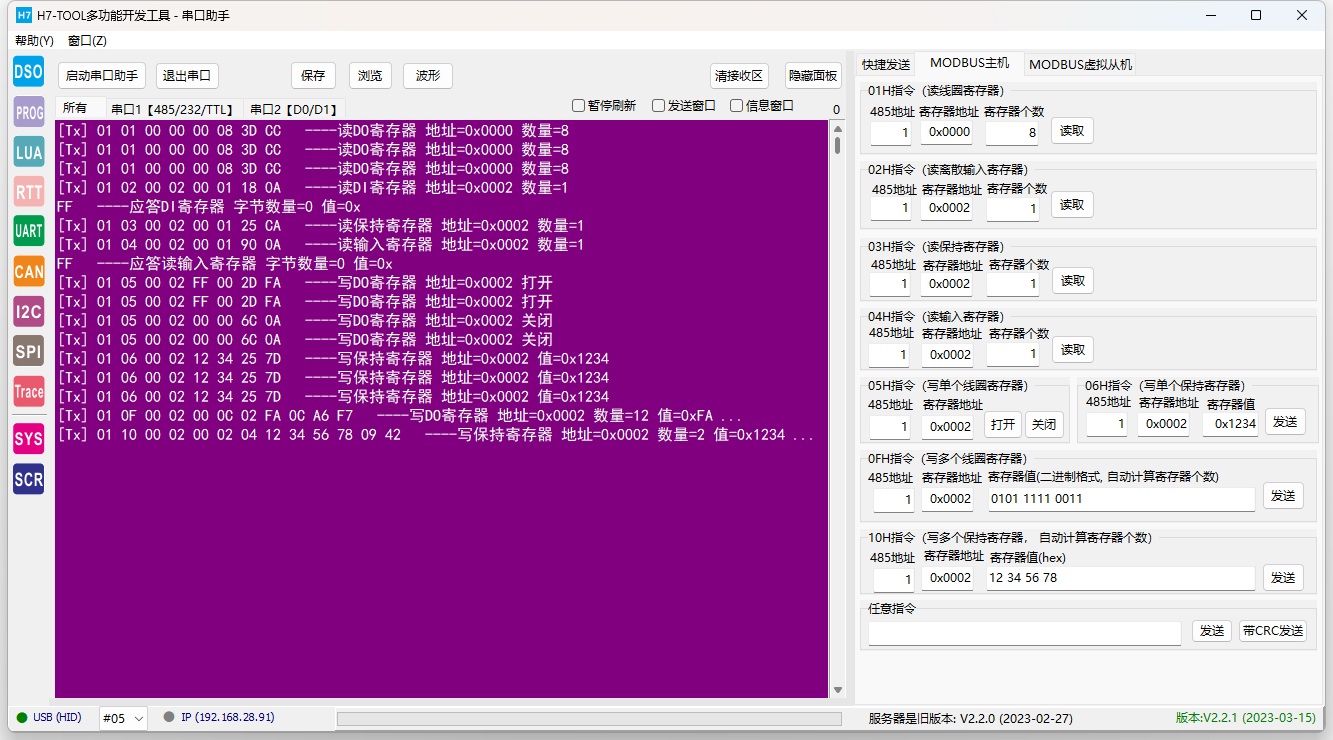

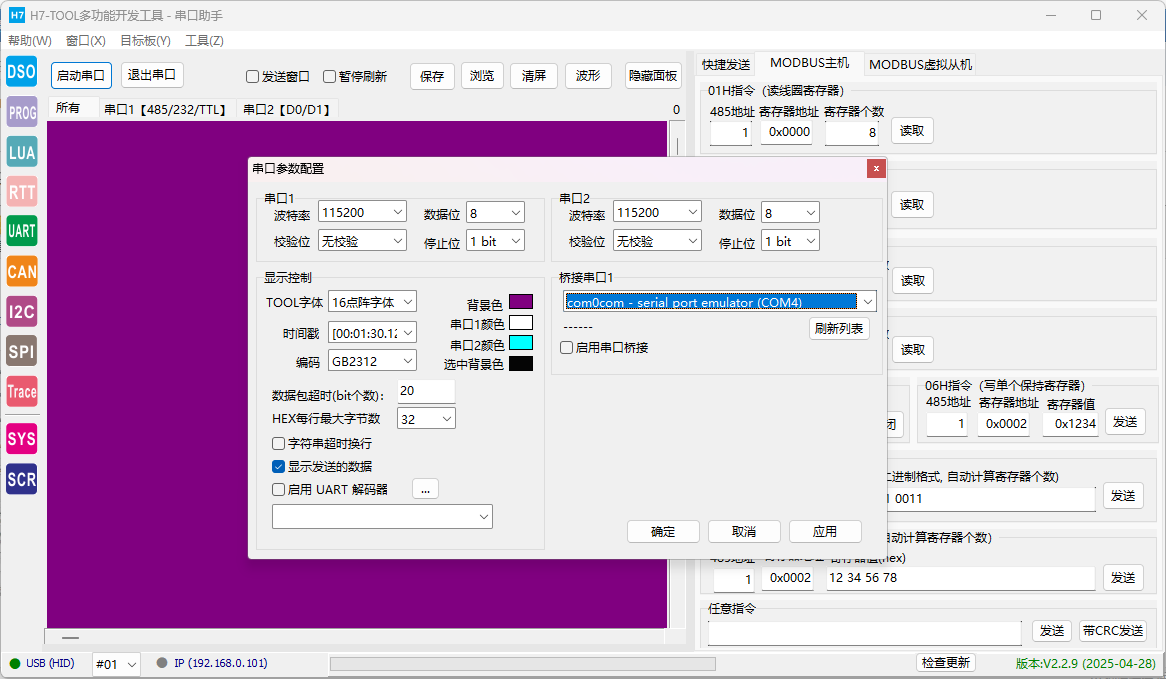

20、Modbus助手主机和从机模式，串口波形打印，CAN波形打印，RTT波形打印（产品级）
21、支持I2C，CANFD，SPI和串口方式bootloader固件更新。
22、LUA小程序实现类似JSCope HSS模式波形展示，随时可以连接目标板，不影响正常功能，不需要额外资源

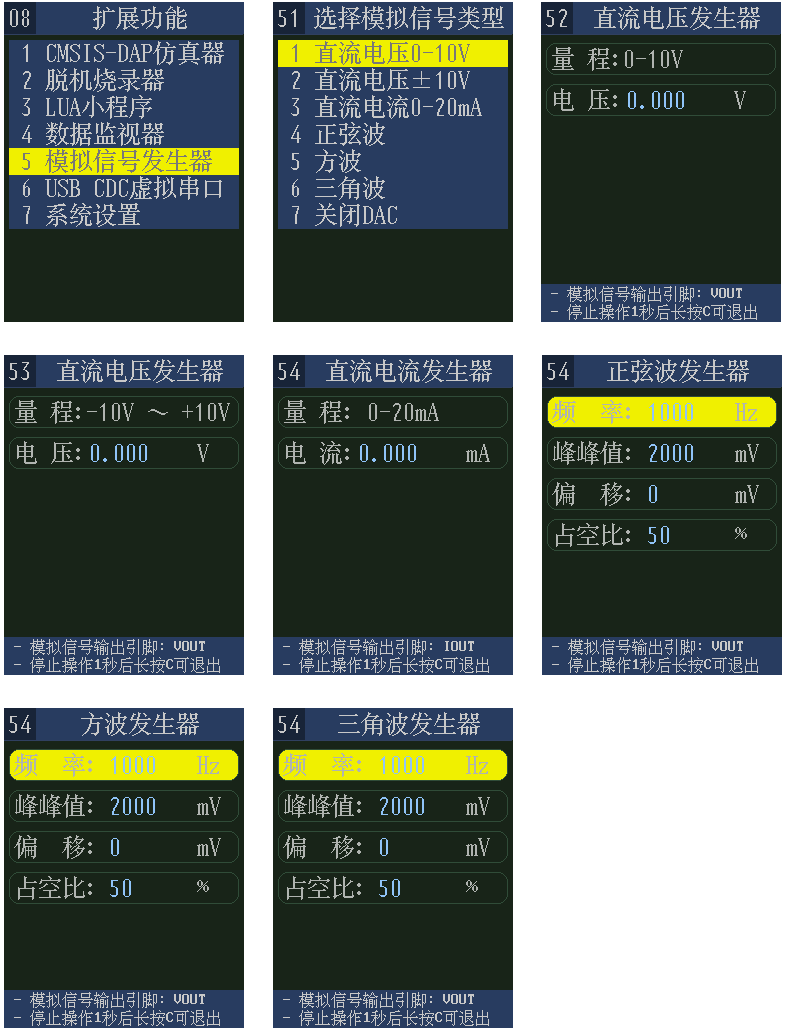

23、模拟信号发生器（产品级）
24、0-20mA电流输出（产品级）
25、4-20mA电流输入（产品级）
26、脉冲计数器
27、频率计

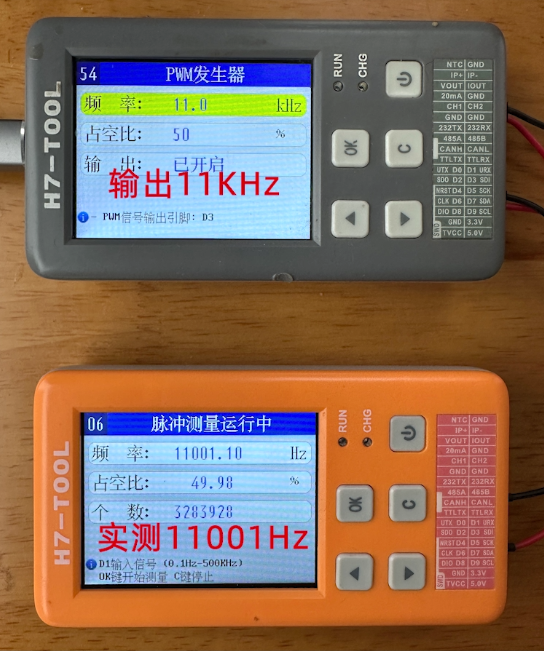

28、4路PWM输出

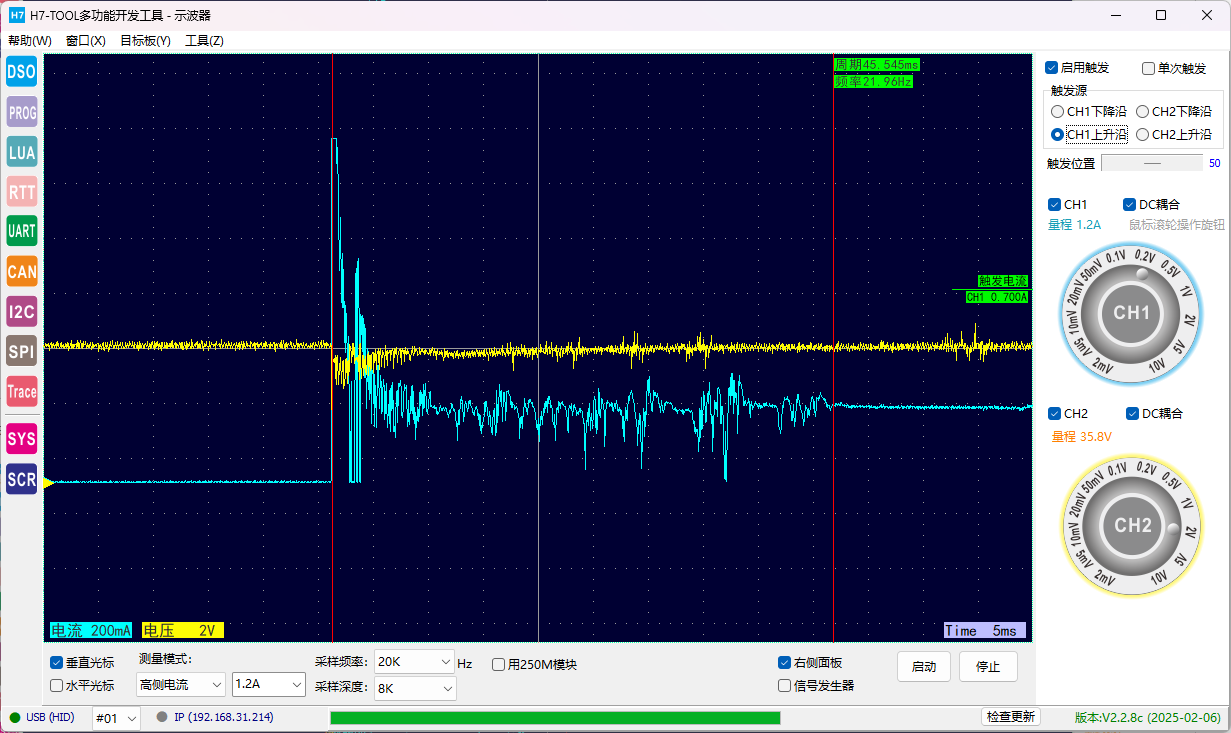

29、负载电流电压示波器

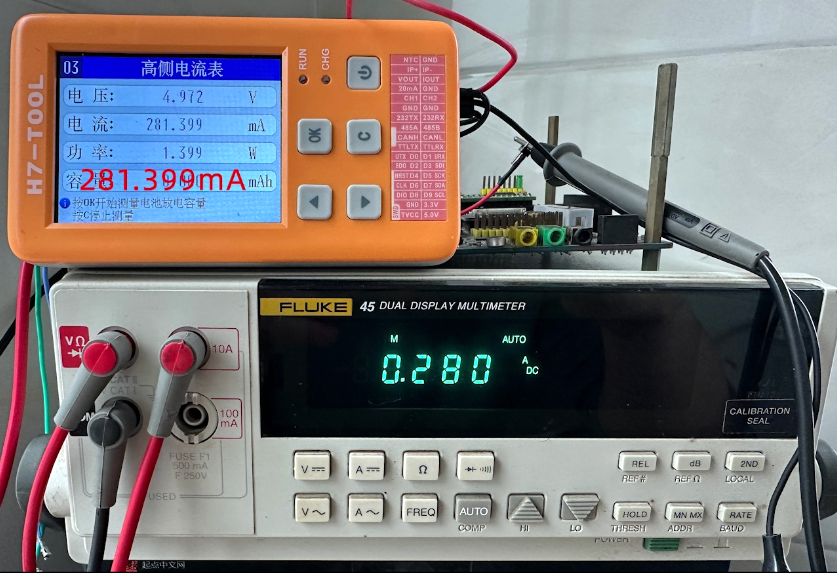

30、高侧电流表 & 电池放电容量测量（产品级）
31、双通道电压表

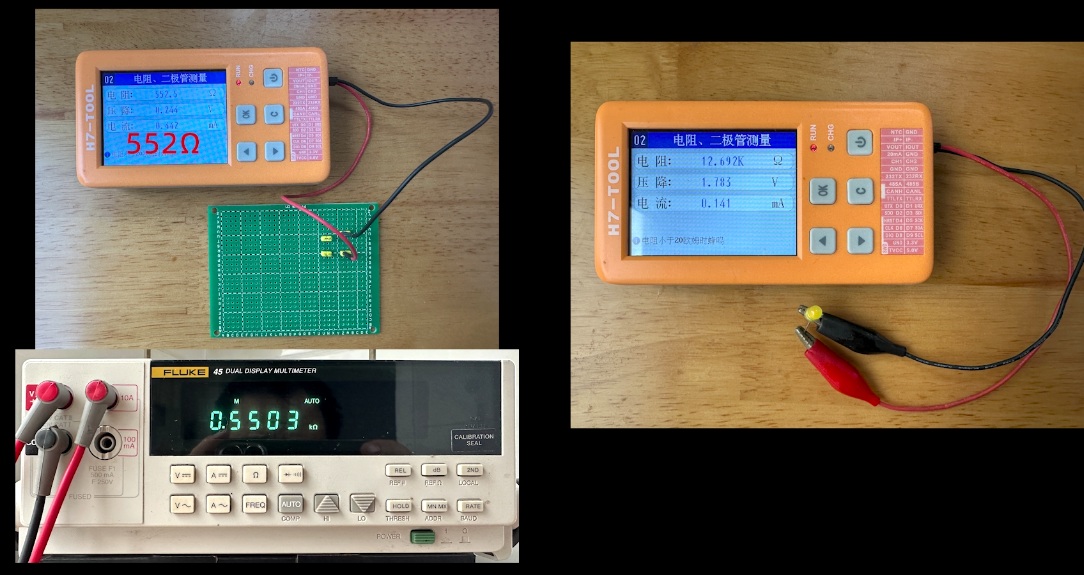

32、电阻测量，通断蜂鸣

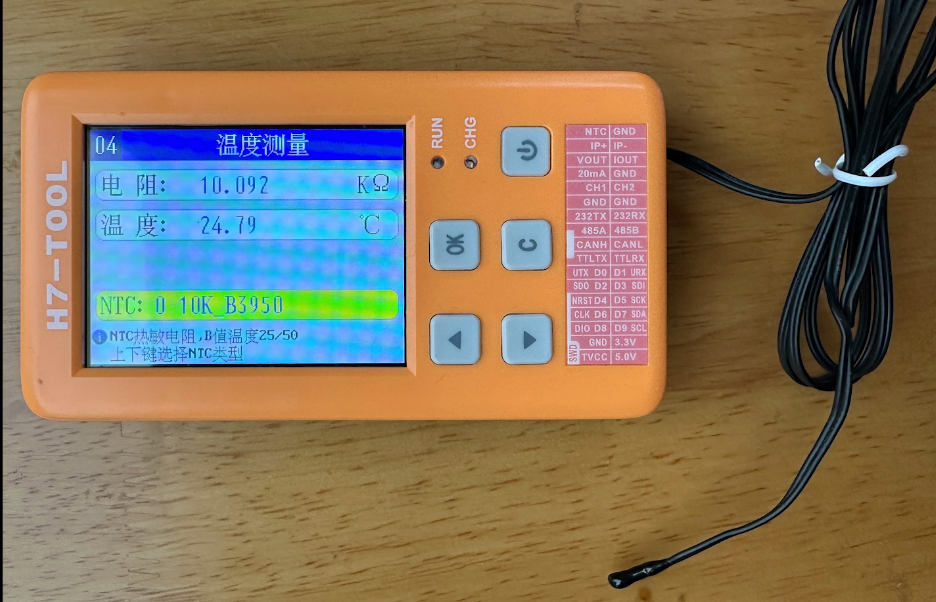

33、NTC温度测量（产品级）
34、二极管测量

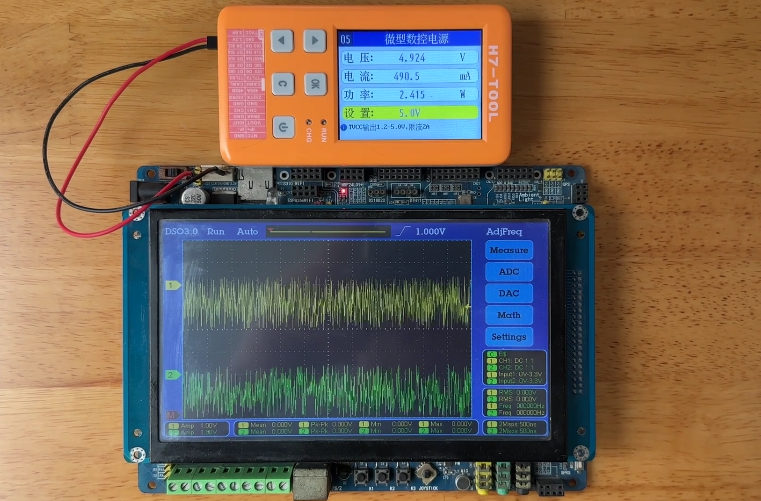

35、微型数控电源
36、显示屏手持方式的串口，CAN和RTT Viewer监视功能（产品级）
37、5路DS18B20温度表波形展示和数据记录（产品级）

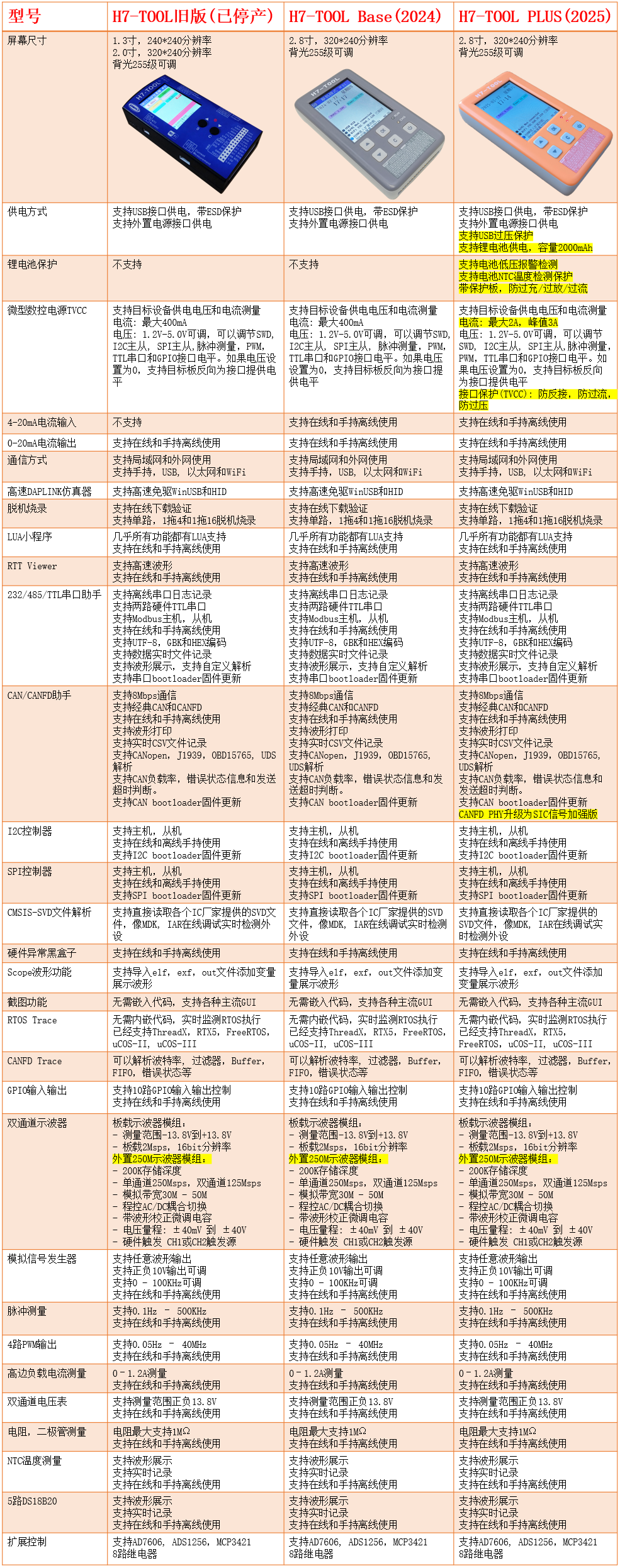

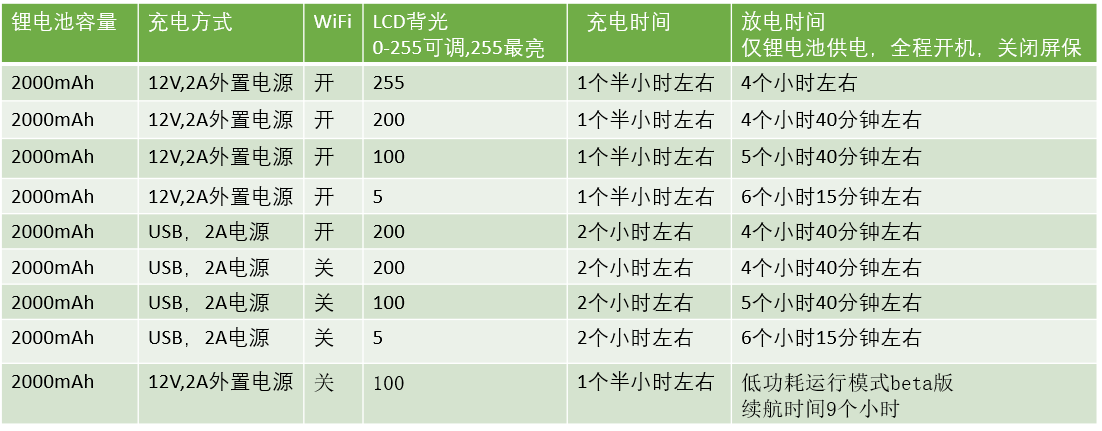

1、处理器STM32H750IBK6（128K Flash，1M SRAM，主频480MHz）
2、QSPI Flash， W25Q256，容量32M字节
3、eMMC，8bit总线,容量4GB
4、串行EEPROM，容量2KB
5、USB3300 - USB高速PHY
6、双路ADC示波器前端（AC/DC耦合, 硬件增益8档，软件切换）
7、以太网PHY ：LAN8720A
8、DAC输出（输出电压：正负10V、输出电流: 0-20mA）
9、4-20mA电流输入采集
10、12个GPIO扩展，包含：UART、SPI、I2C、PWM输出、编码器输入
11、1个RS485、1个RS232、1个CAN/CANFD接口、1个TTL串口
12、SDIO WIFI模块（ESP32-S，蓝牙WiFi二合一，硬件支持串口和SDIO两种方式）
13、有源蜂鸣器
14、按钮5个，指示灯2个
15、TVCC电平可设置，1.2V - 5.0V
16、高边电流检测（2档增益：1.2A, 120mA; 分辨率：12bit）
17、SPI TFT彩屏（1.3寸IPS，分辨率240*240，2.0寸IPS，分辨率320*240，2.8寸IPS，分辨率320*240）

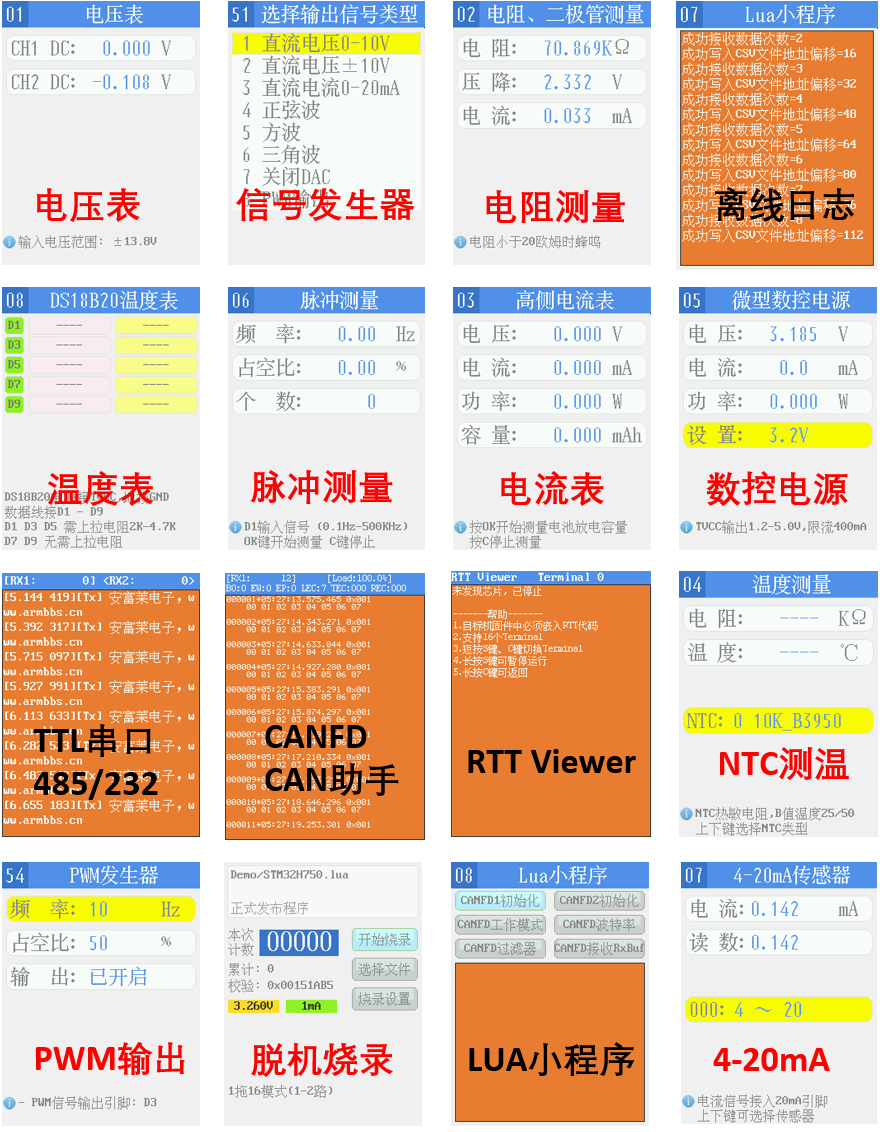

部分界面效果
暗黑主题：

明亮主题：

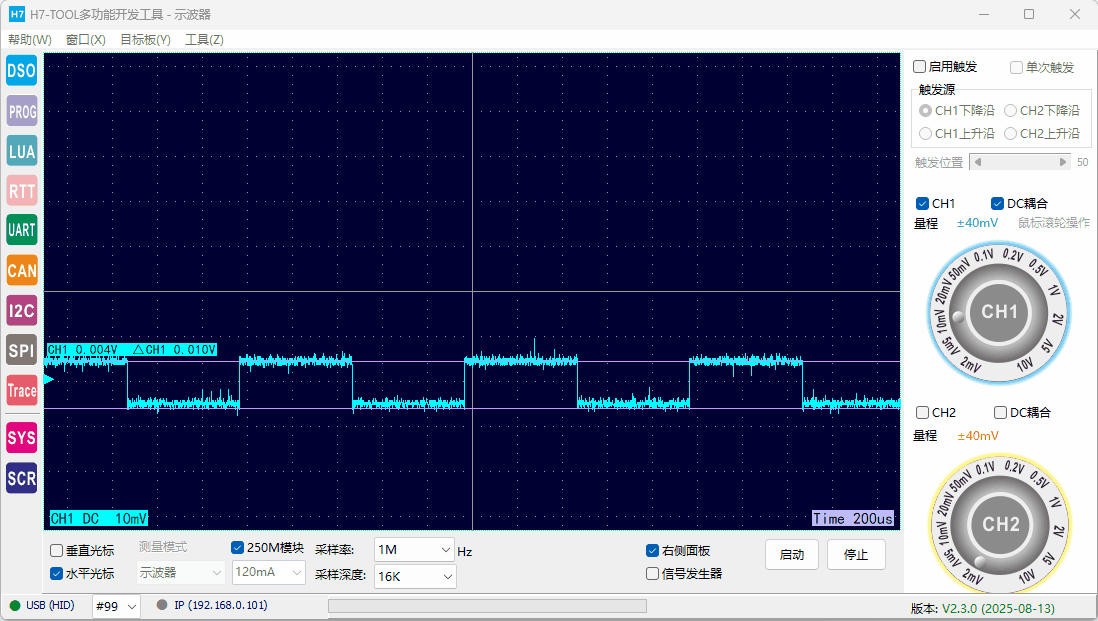

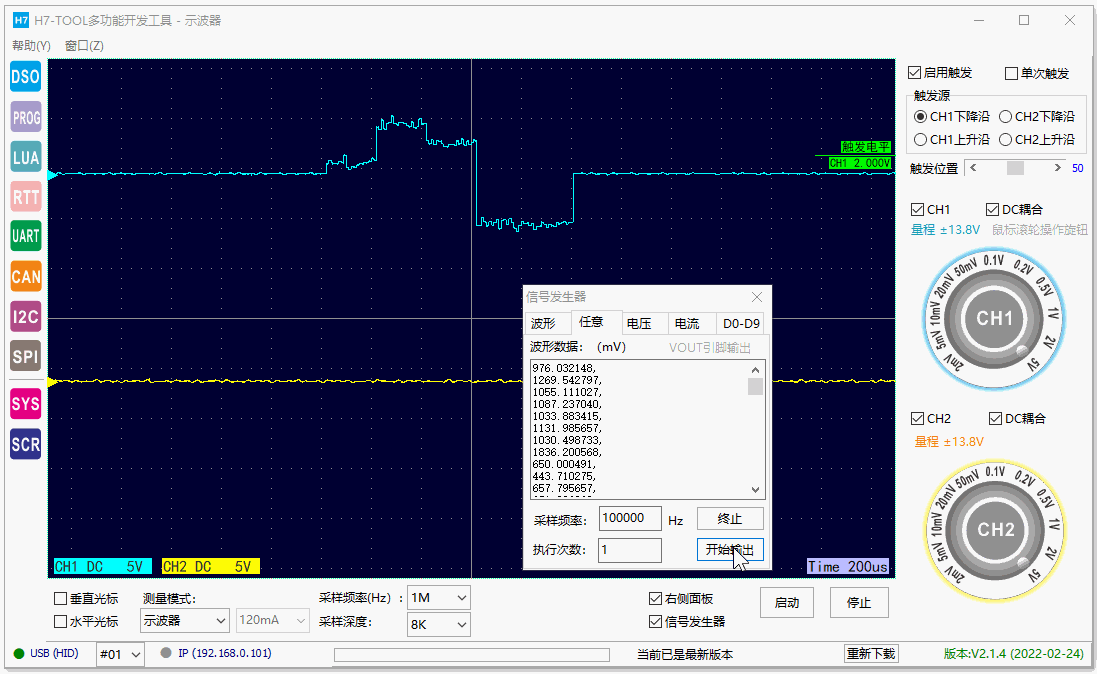

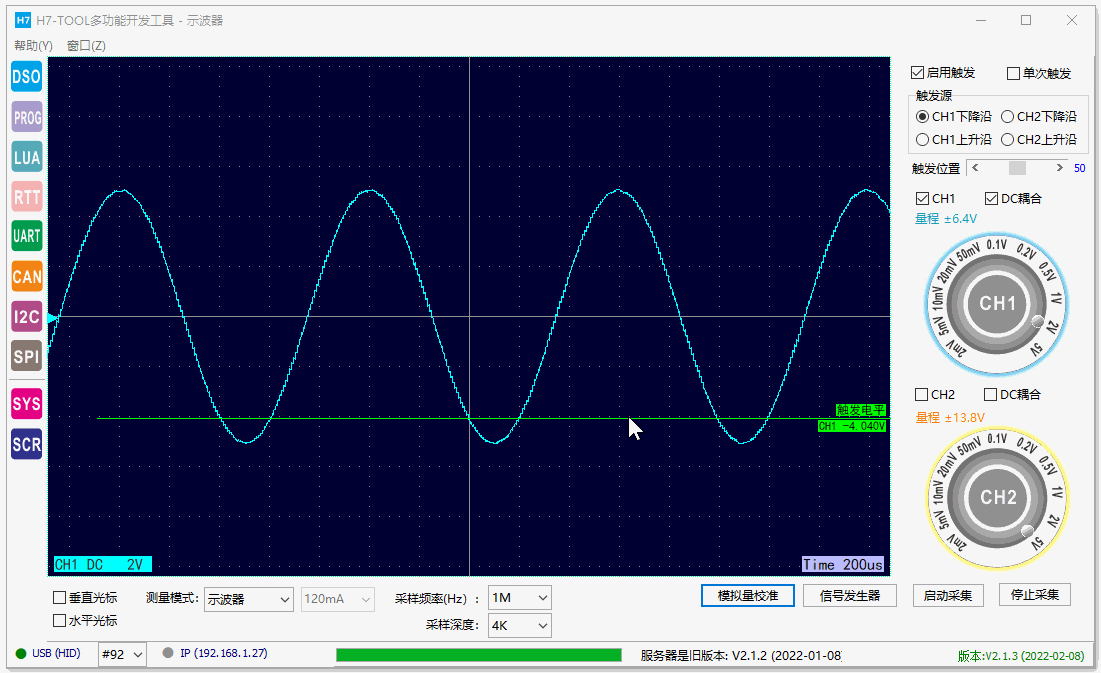

双通道示波器，支持高速USB，以太网和WiFi

（1）高速HID免驱方式示波器展示

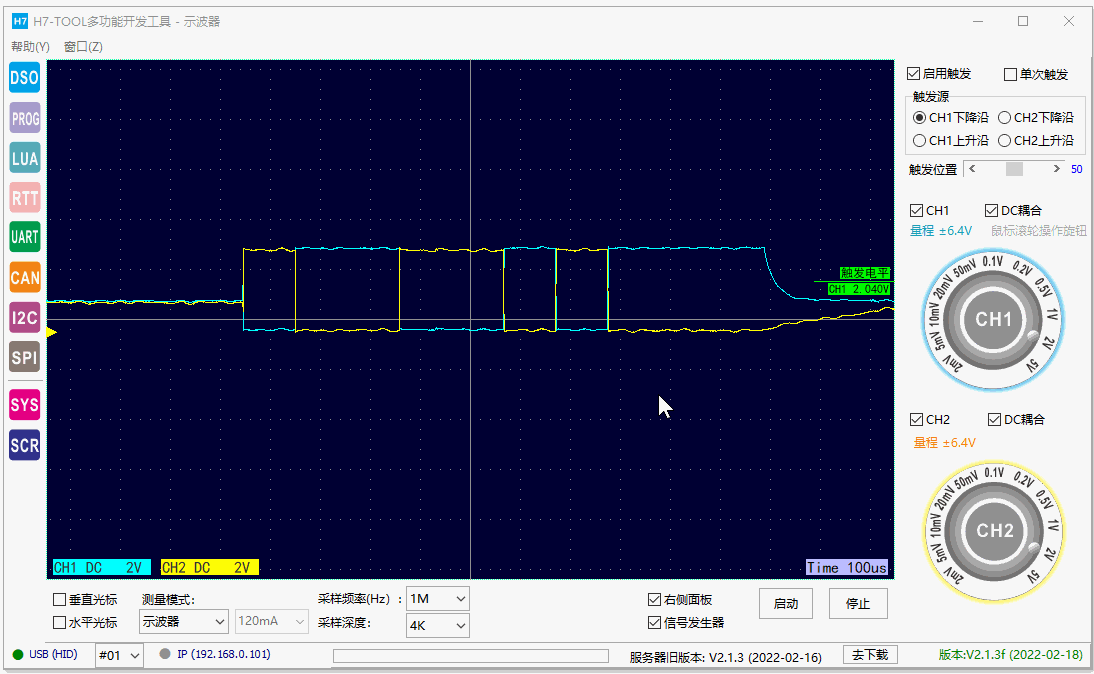

波形水平缩放和垂直位置调节：

触发电压调节效果：

水平测试和垂直测量调节效果：

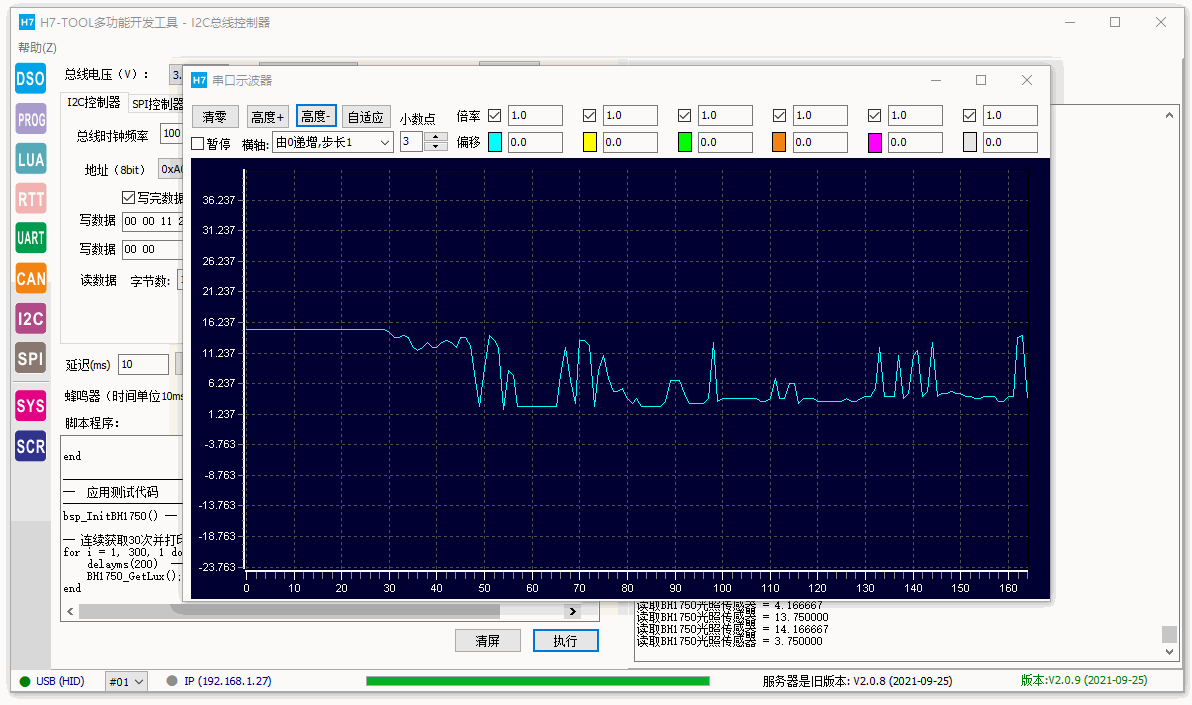

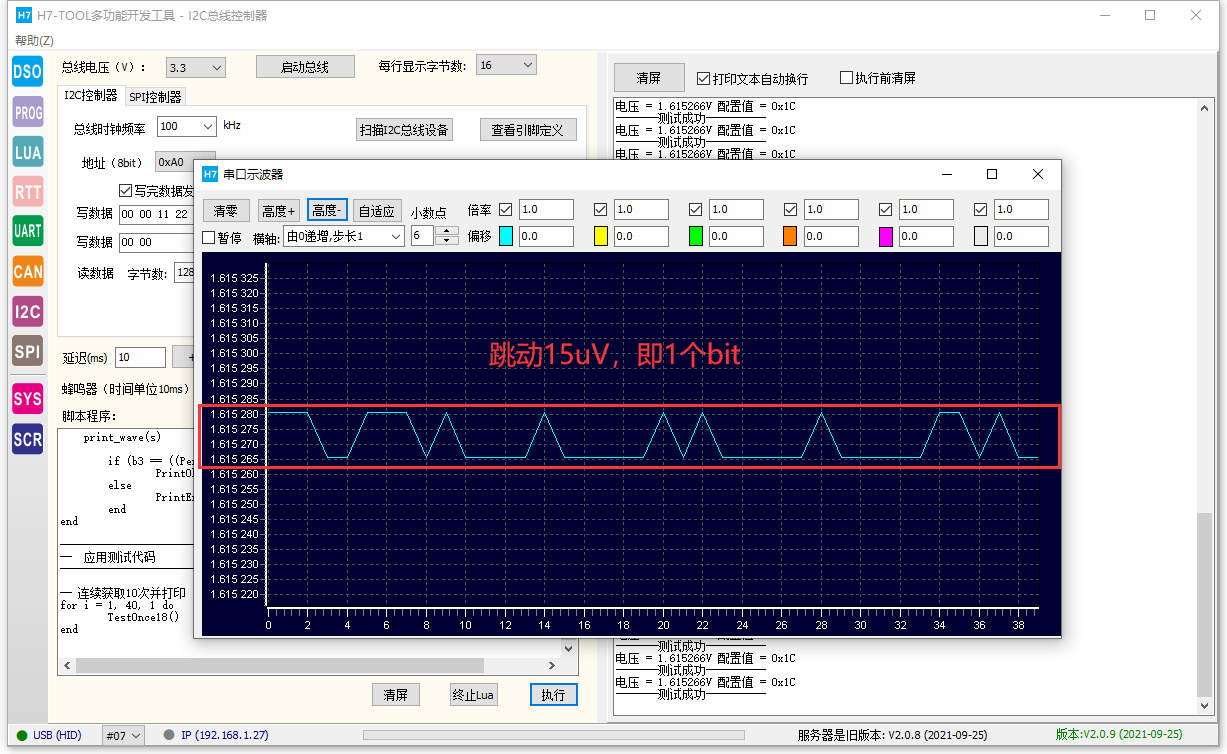

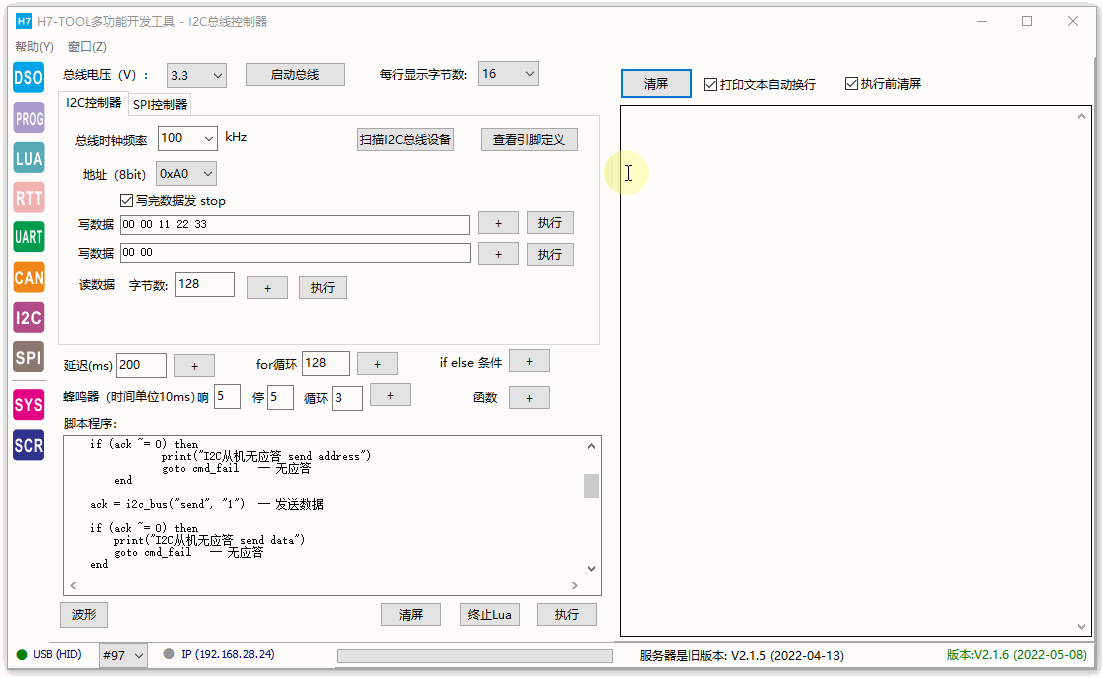

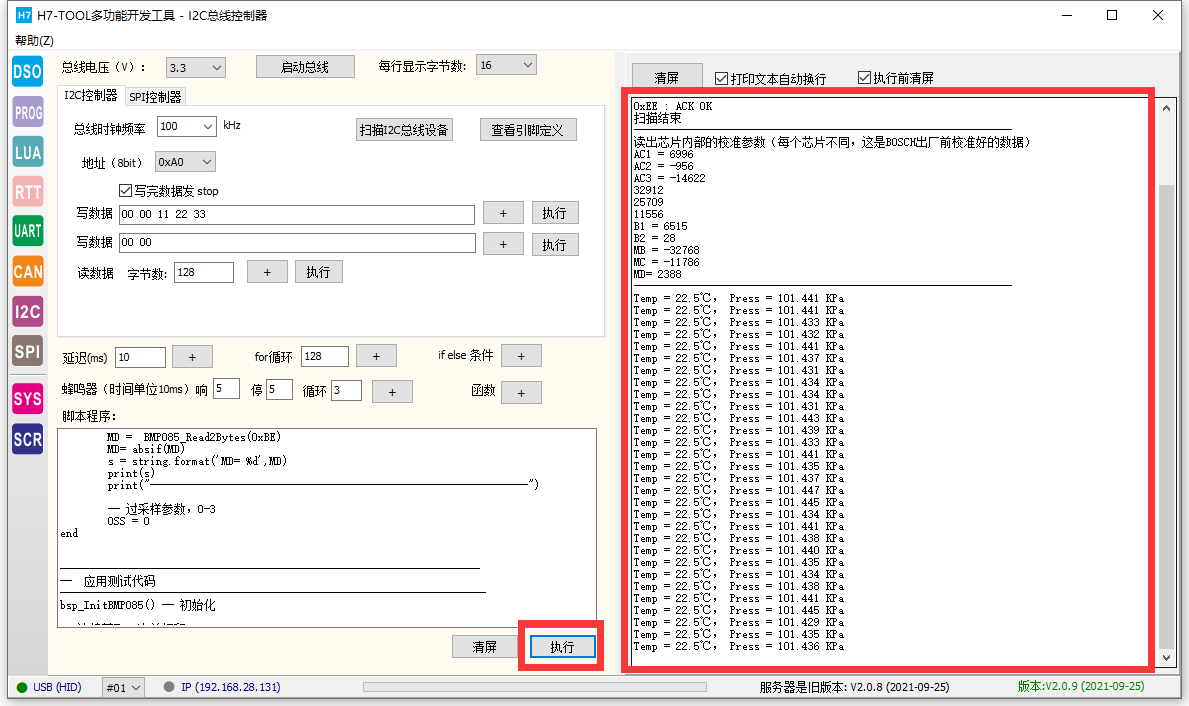

（2）H7-TOOL示波器捕获I2C波形操作

动态效果：

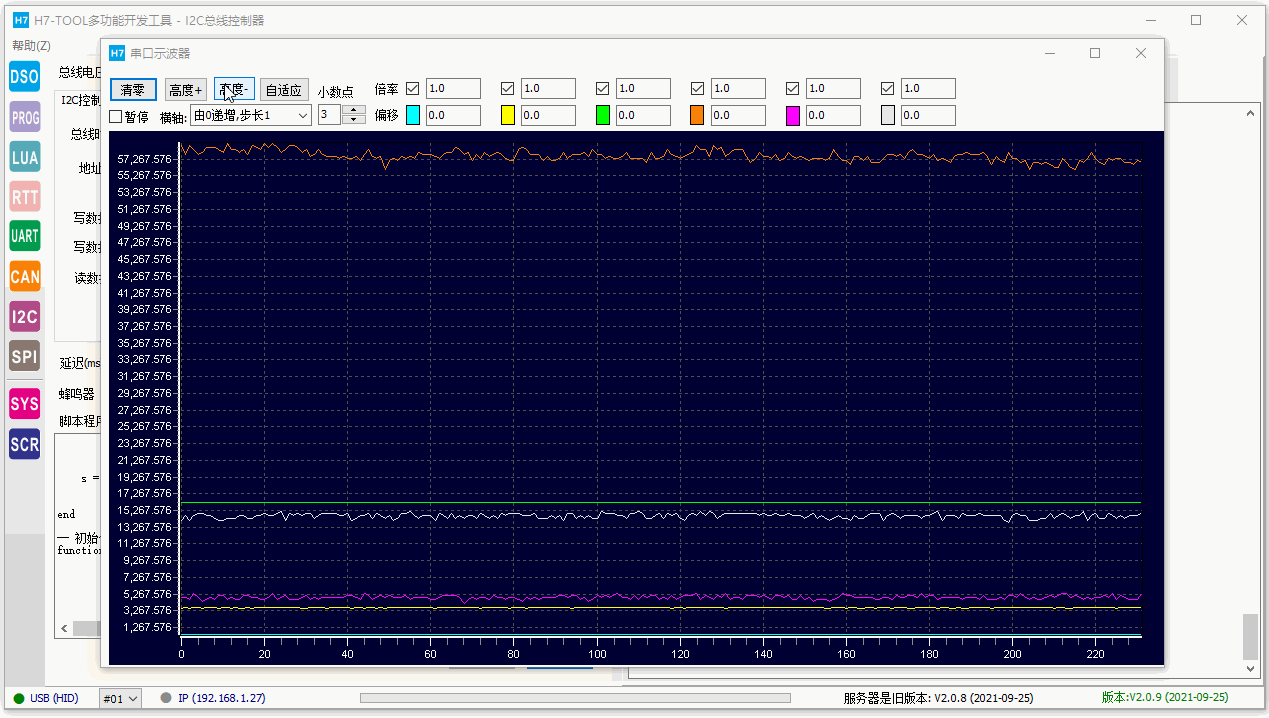

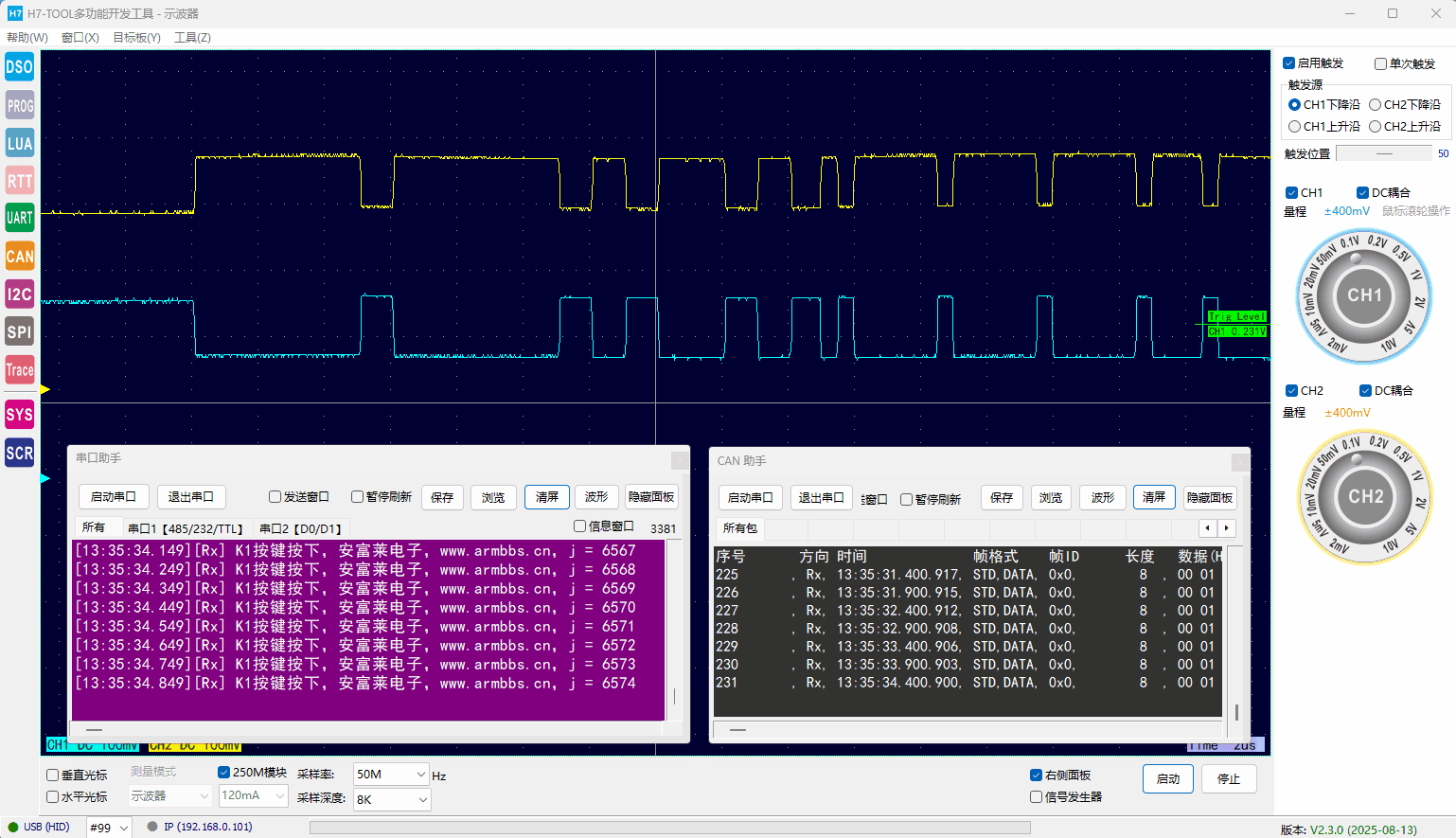

（3）H7-TOOL示波器串口捕获操作

动态效果：

（4）H7-TOOL示波器RS485差分捕获操作

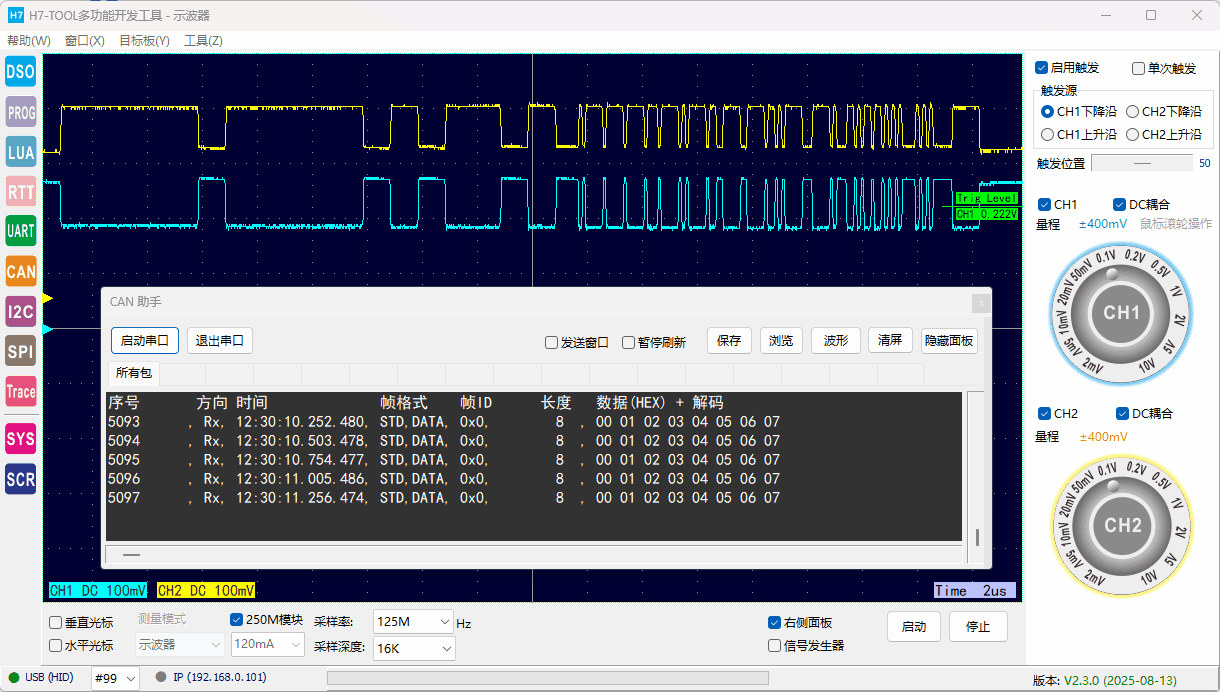

（5）H7-TOOL示波器CAN差分捕获操作

H7-TOOL上位机全面支持高速USB，以太网和WiFi三种方式，其中以太网和WiFi支持局域网和外网控制：

BOOT升级，APP升级和eMMC磁盘更新，统一由上位机接管

LUA小程序，支持高速USB，以太网和WiFi三种方式更新。

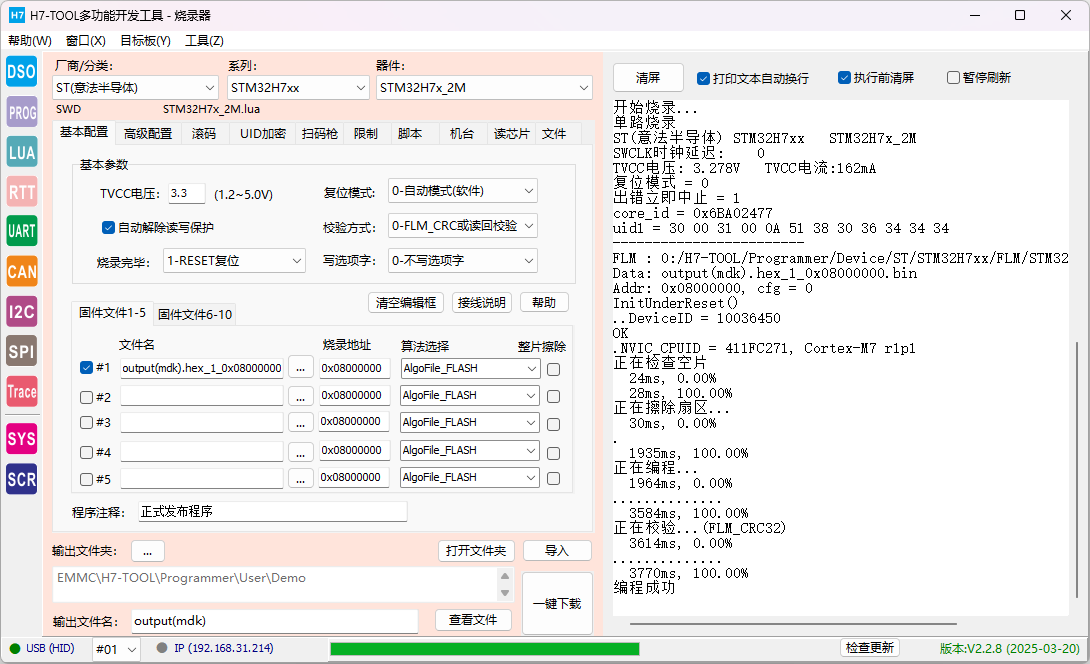

通过SWD接口一拖四内部Flash + QSPI Flash + SPI Flash在线配置测试验证，大大方便之后的烧录器使用：

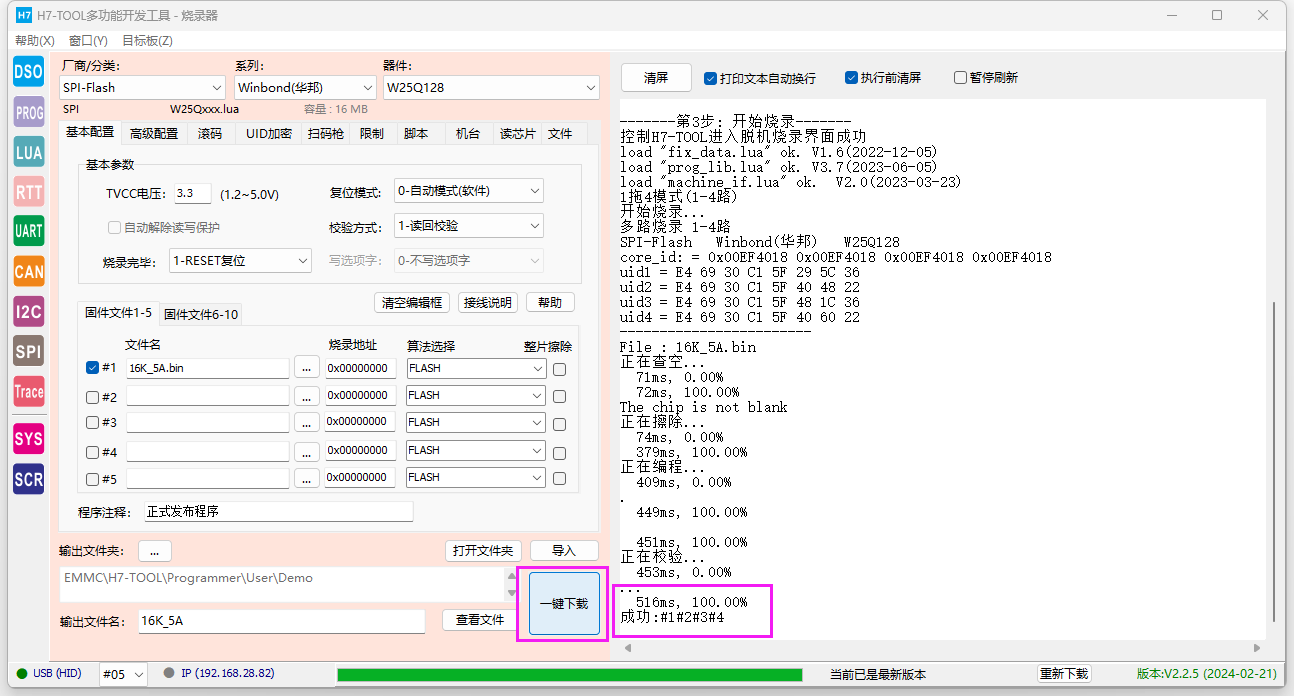

通过SPI接口方式一拖四脱机SPI Flash在线配置测试验证：

功能特点：
1、支持离线版和上位机版RTT Viewer功能，支持GB2312和UTF-8编码，且支持记录保存。
2、上位机版RTT Viewer支持USB，以太网和WiFi三种方式，其中以太网和WiFi支持局域网和外网访问控制。

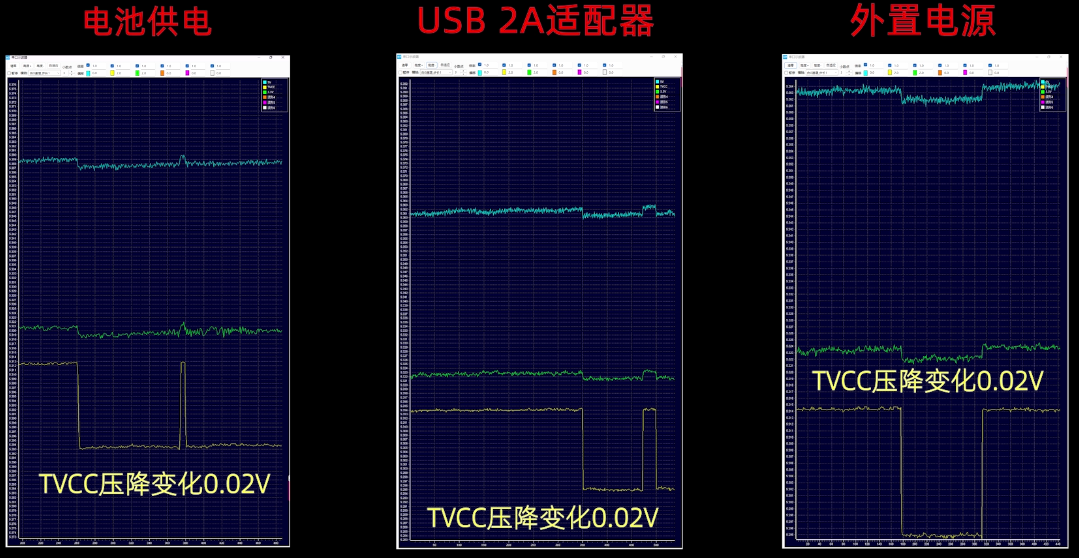

3、支持对外供电，电压范围1.2V-5V，可配置，电流最大不要超过450mA。

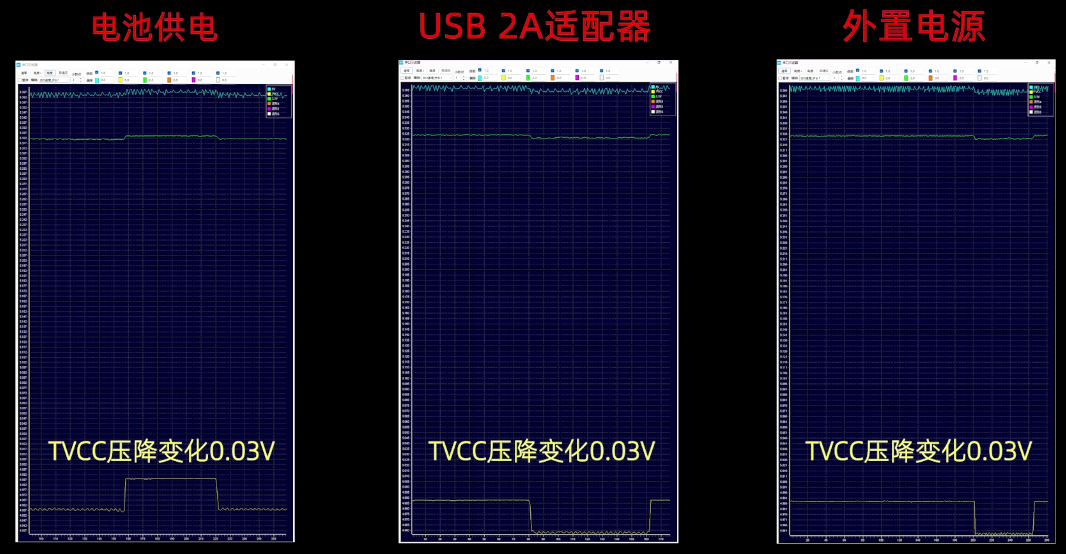

4、通过对外供电的方式，可以方便的通过GUI界面查看目标板功耗。

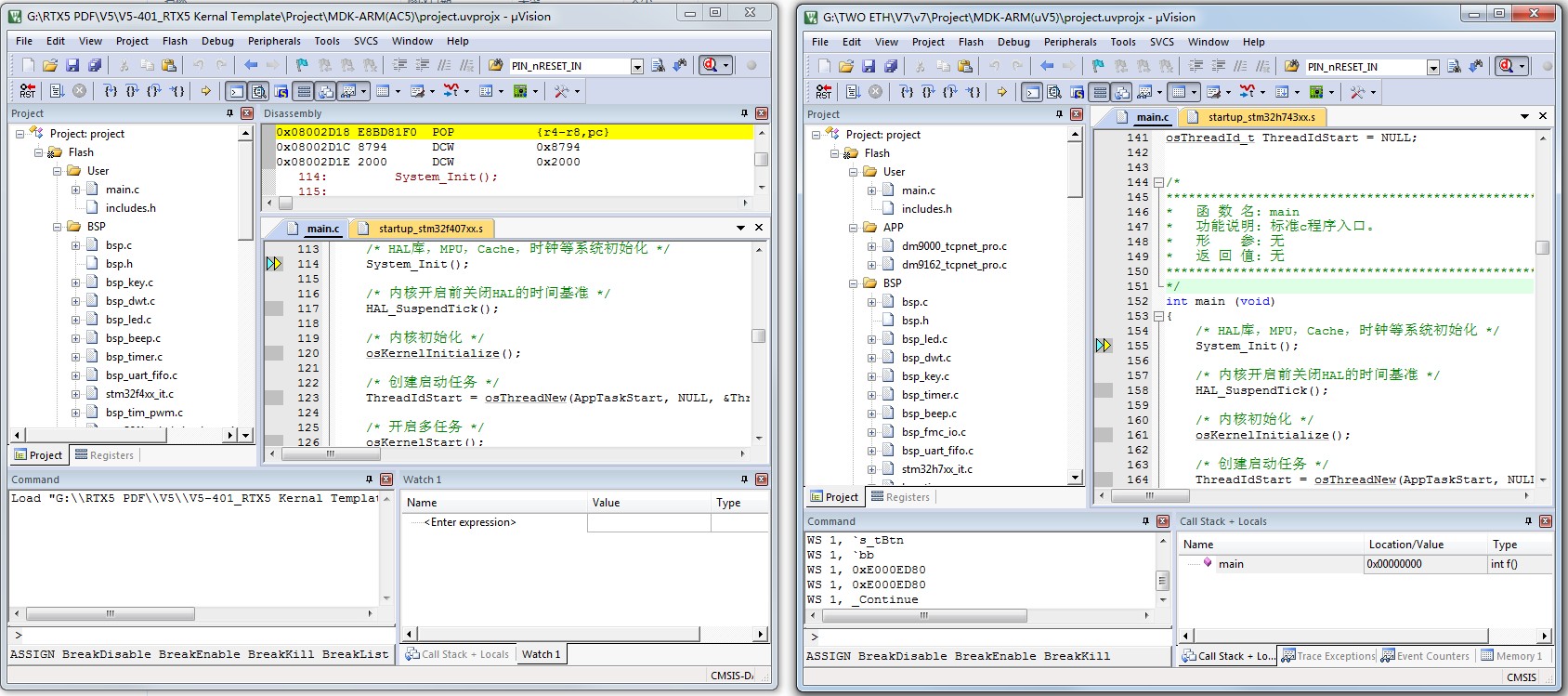

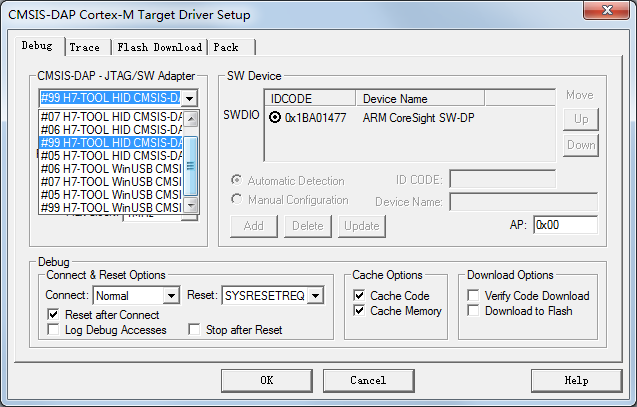

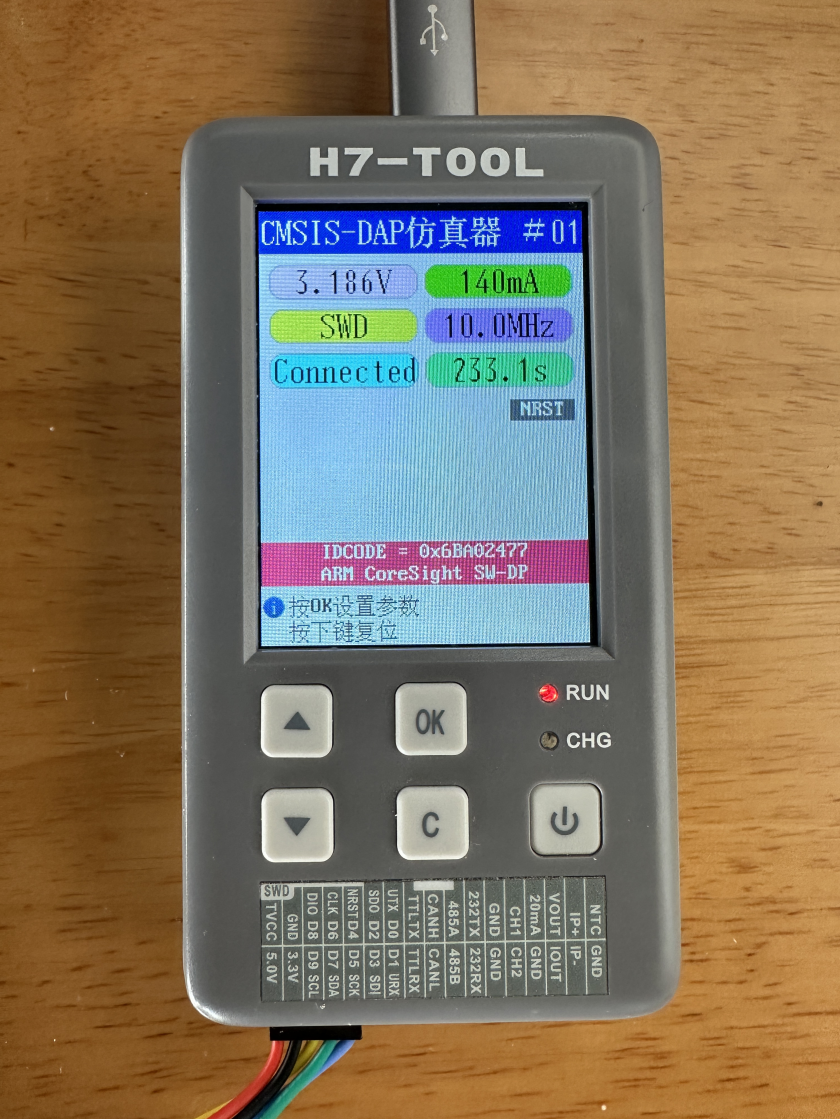

5、高速USB2.0 DAPLINK仿真器，支持WinUSB和HID二合一，用户想用那个用那个。
6、HID在Win7，Win10都是免驱的，而WinUSB在Win10上免驱，在Win7上需要安装驱动。
7、SWD接口带双向IO保护。
8、支持MDK，IAR，Embedded Studio，Clion和STM32CubeIDE。
9、支持离线版串口打印。
10、支持5线方式GND，TVCC，SWCLK , SWDIO，RESET和4线方式GND，TVCC，SWCLK , SWDIO。如果想使用3线方式GND，SWCLK , SWDIO也是可以的。
11、可以设置上电默认启动DAPLINK功能。
12、显示屏端做了IDCODE读取功能，可以方便的查询下载器端到目标芯片之间的接线是否正常。每次重新插拔，都会重新读取。

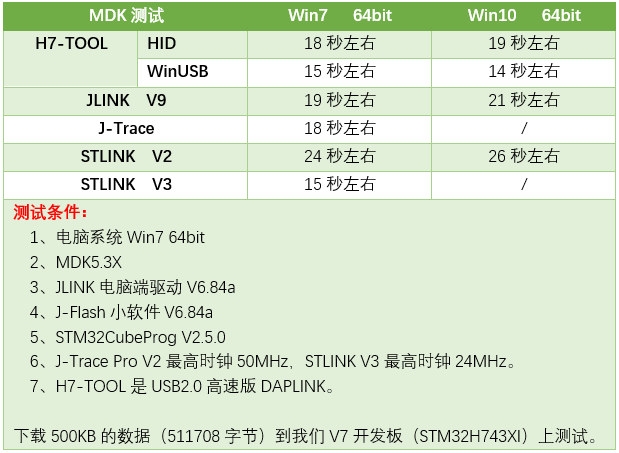

H7-TOOL DAPLINK，J-Trace，JLINK V9，STLINK V2，STLINK V3下载速度测试比较

界面效果：

多个TOOL同时使用，同时仿真，互不影响

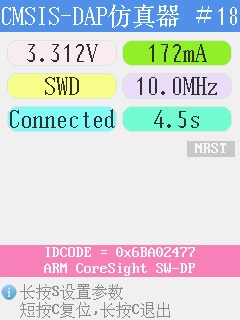

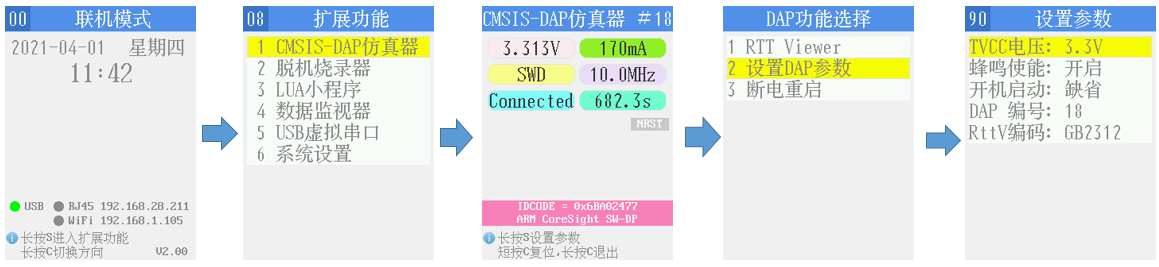

全新的H7-TOOL V2.0固件移植支持DAPLink仿真器功能可与其他大部分功能同时使用。如果要进入专门的DAPLINK界面，操作如下：

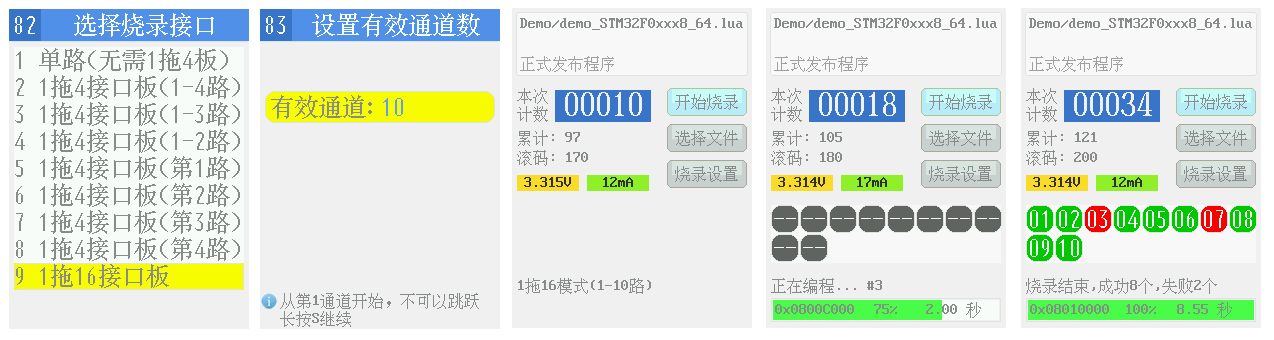

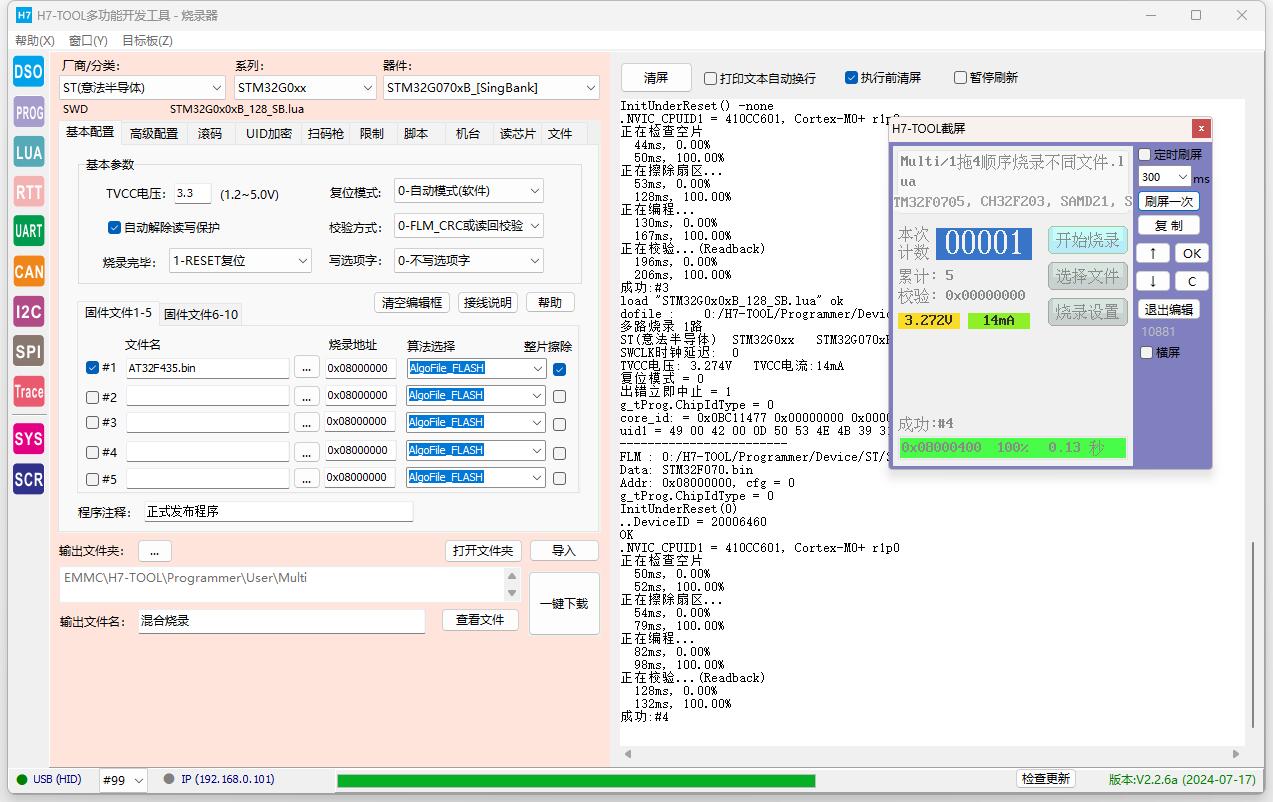

1拖4脱并行同时烧录四台设备效果展示：
https://v.qq.com/x/page/s0954t133ti.html

多款STM8+STM32产品混合烧录展示：
https://v.qq.com/x/page/o0932ppnuwx.html

操作界面效果展示：
https://v.qq.com/x/page/p30628h2ou7.html

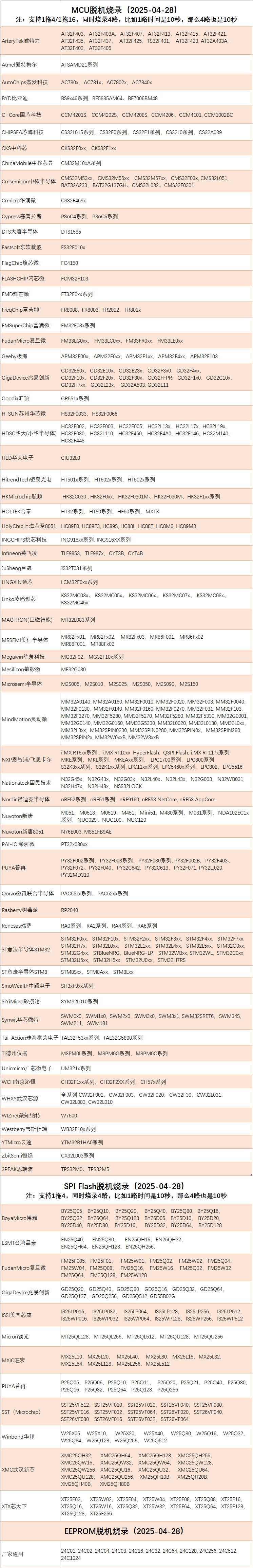

支持型号：

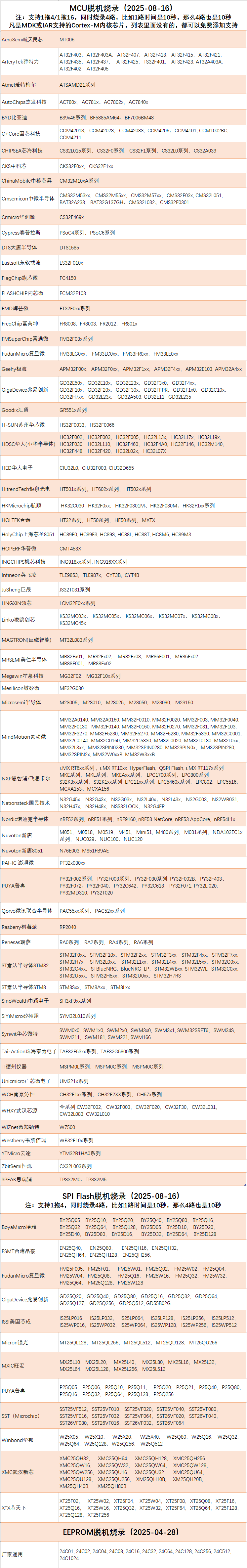

1拖4烧录：
一拖四并行同时烧写四路设备，效率极高

测试烧录 H7-TOOL的固件：
boot（46KB) + APP（685KB）+ QSPI Flash（2MB字库）
情况1：
CPU Flash和QSPI Flash内已有数据，烧录boot（46KB) + APP（685KB）+ QSPI Flash（2MB字库）
单路：21.3秒
四路：25.9秒（等效每个6.5秒）

情况2：
CPU Flash和QSPI Flash均为全FF状态，烧录boot（46KB) + APP（685KB）
单路：3.757秒
四路：5.01秒（等效每个1.25秒）

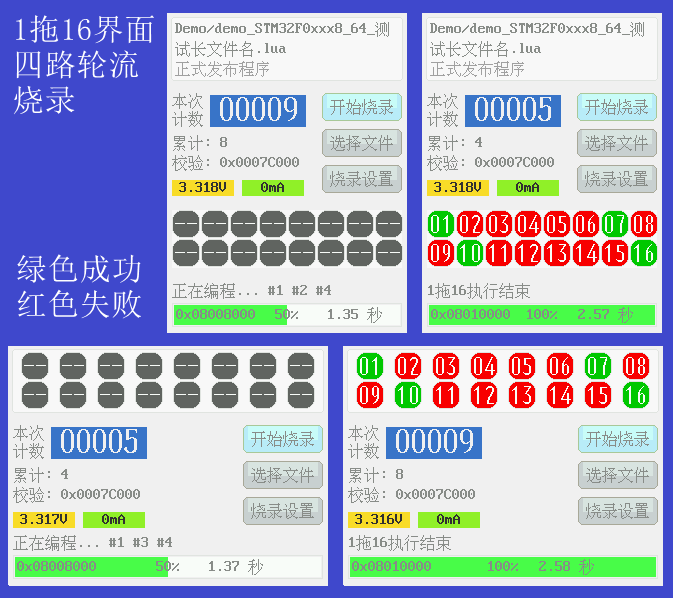

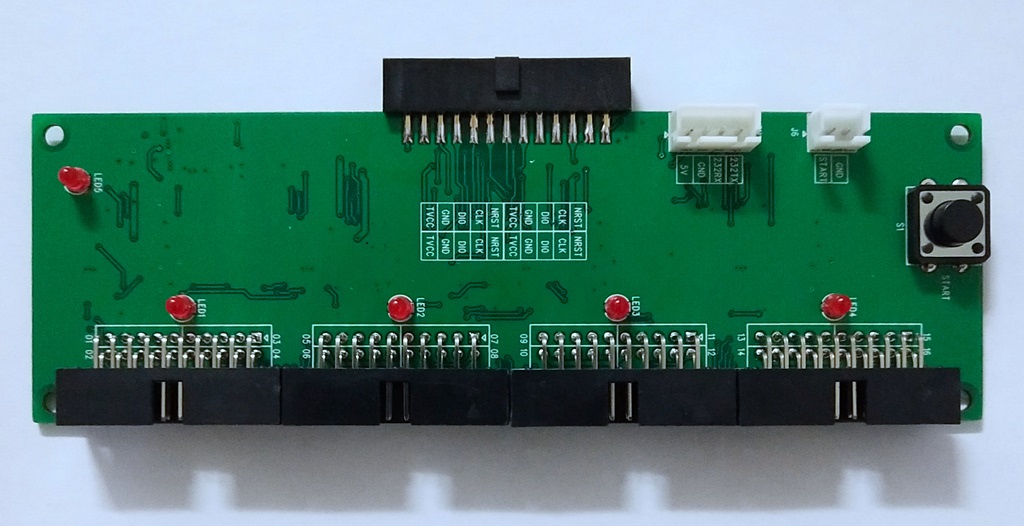

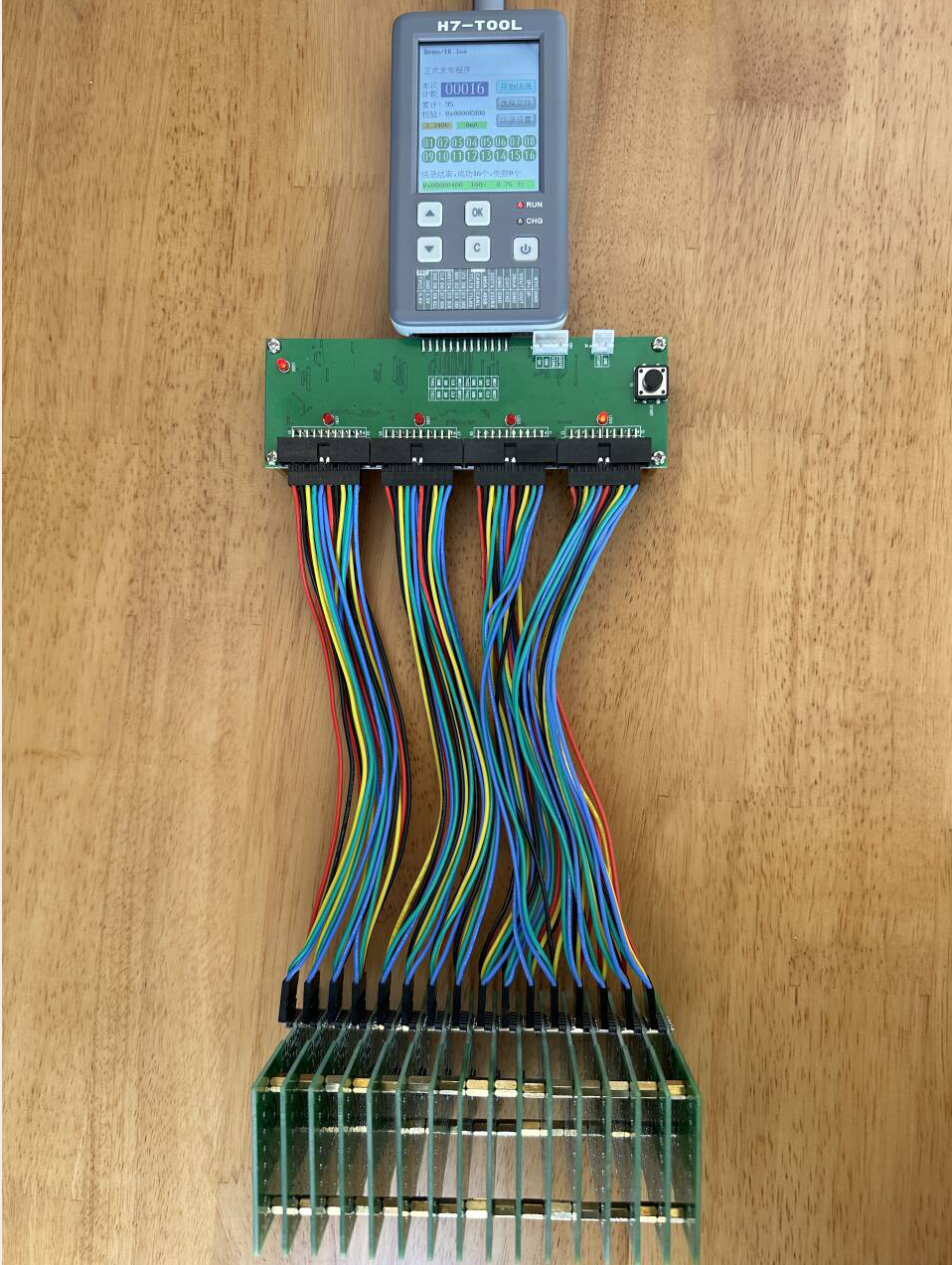

1拖16烧录：

解决大的拼板需要同时烧录的问题。

增加扫描枪支持，支持扫一维码，二维码

功能介绍：
1、上位机软件全面支持USB，以太网和WiFi三种方式配置烧录文件，其中以太网和WiFi对局域网和外网均进行了支持，并且上位机软件可以一键烧录来验证配置文件是否正确。
2、支持外网更新脱机烧录程序，用户仅需将TOOL联外网就可以使用上位机软件做远程控制。无需用户搭建服务器，我们都已经搭建好。
3、H7-TOOL带4GB的eMMC，可以方便存储大量不同厂家，不同系列芯片的烧录程序，需要烧录那款芯片直接加载对应烧录文件即可。并且eMMC支持加密，适合用于外面工厂使用场景。
4、SPI Flash脱机烧录，支持GD，镁光，华邦，旺宏，SST，复旦微，XTX芯天下，XMC武汉新芯，PUYA普冉，BoyaMicro博雅，ESMT台湾晶豪。
5、支持I2C EEPROM脱机烧录

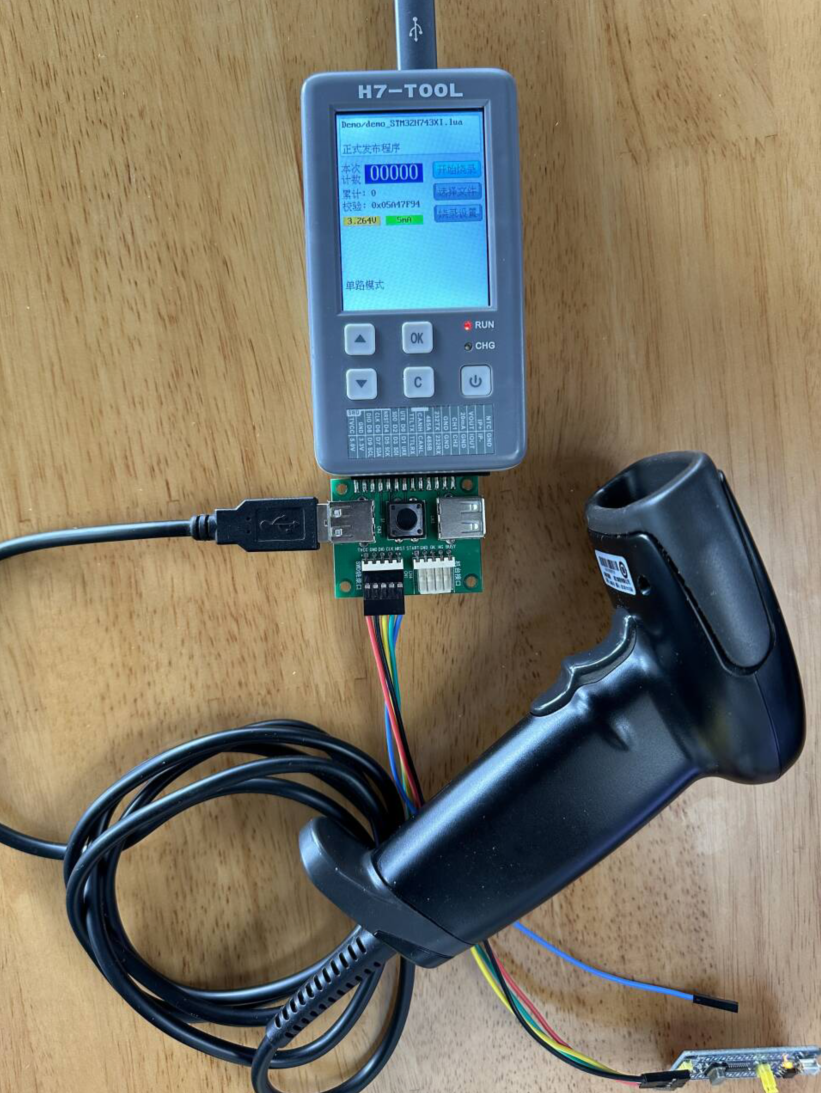

6、支持扫描枪，可扫二维码，二维码。
7、支持烧录机台信号接口。
8、支持1拖4和1拖16脱机烧录，且1拖4可以接不同器件进行烧录。
9、支持串口AT命令控制脱机烧录。
10、支持组合烧录，比如一键烧写H7-TOOL的BOOT、APP和QSPI Flash。
11、支持读、写保护状态识别，自动解除保护状态。
12、支持多段bin/hex写入。
13、支持选择软件复位，硬件复位，under reset和断电上电复位
14、支持option bytes选项字节编程，烧录完毕设置读保护。
15、支持自动识别硬件烧录不同的程序（识别算法由lua指定)。

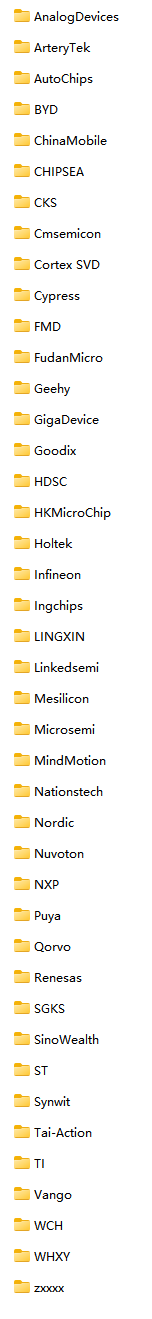

16、FLM算法文件从KEIL MDK中复制出来，存放到emmc磁盘 \H7-TOOL\Programmer\FLM，按厂商分类。
17、目标程序文件、编程脚本存放到：\H7-TOOL\Programmer\User 文件夹。不限制目录级别和数量。
18、动态解析FLM文件，分离出内存镜像通过swd加载到目标cpu ram。
19、FLM算法文件和数据文件支持绝对路径和相对路径。

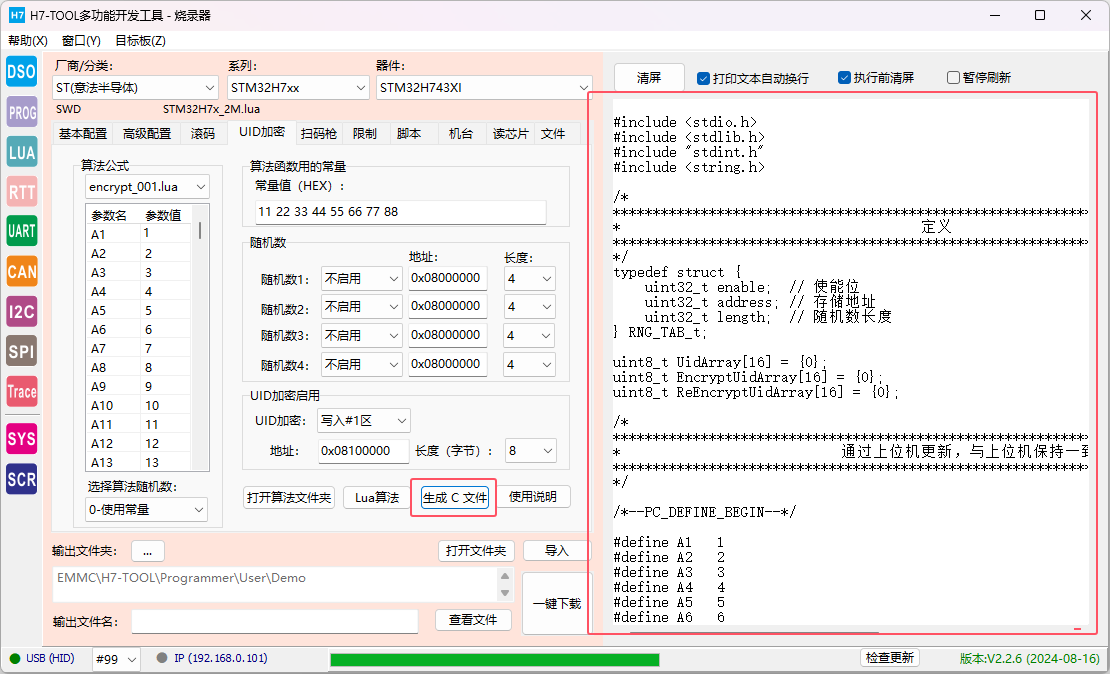

20、支持动态填充产品序号、UID加密字段、用户自定义字段。
21、自动保存烧录次数，支持剩余次数限制功能。
22、支持连续烧录模式，检测到IC后自动烧录。
23、可动态显示CPU电压和供电电流。
24、通过lua脚本配置算法文件和数据文件（bin）以及控制编程过程。
25、烧录时LED快闪，烧录成功候常亮，烧录失败后熄灭
26、烧录界面增加清零本次计数、清零累计计数功能。
27、支持PC机联机调试lua程序
      - 打印内核ID、flash内容、RAM内容、UID、Option bytes。
      - 修改和显示目标CPU的RAM和任意寄存器。
      - 擦除CPU内部Flash、EEPROM。
      - 加读保护、解除保护。
      - 启动编程。
28、lua非常灵活，可以很方便扩充功能，比如：
（1）日期窗口段内才允许烧录。
（2）目标板电流超限报警。
（3）限定UID(CPU唯一序号）符合规则的才允许烧录。
（4）UID加密算法由用户自己定义。
（5）填充任意短数据（小于1K)，比如可以写入生产日期时间或客户代码。

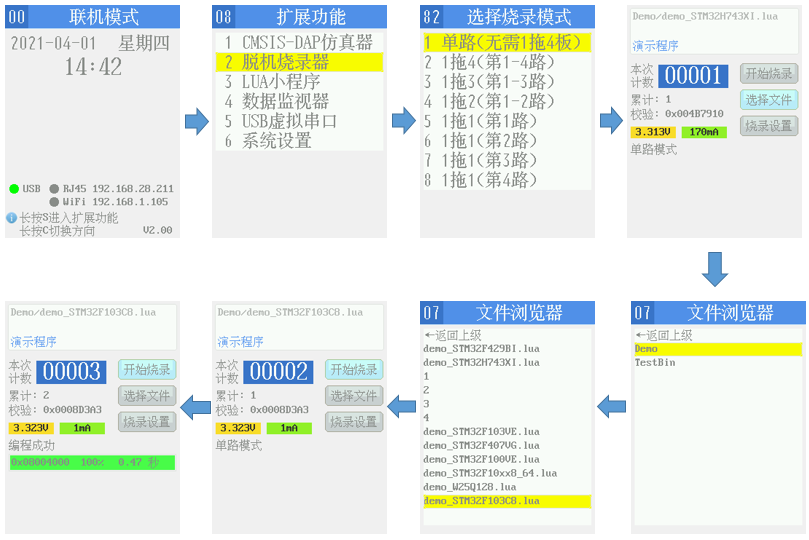

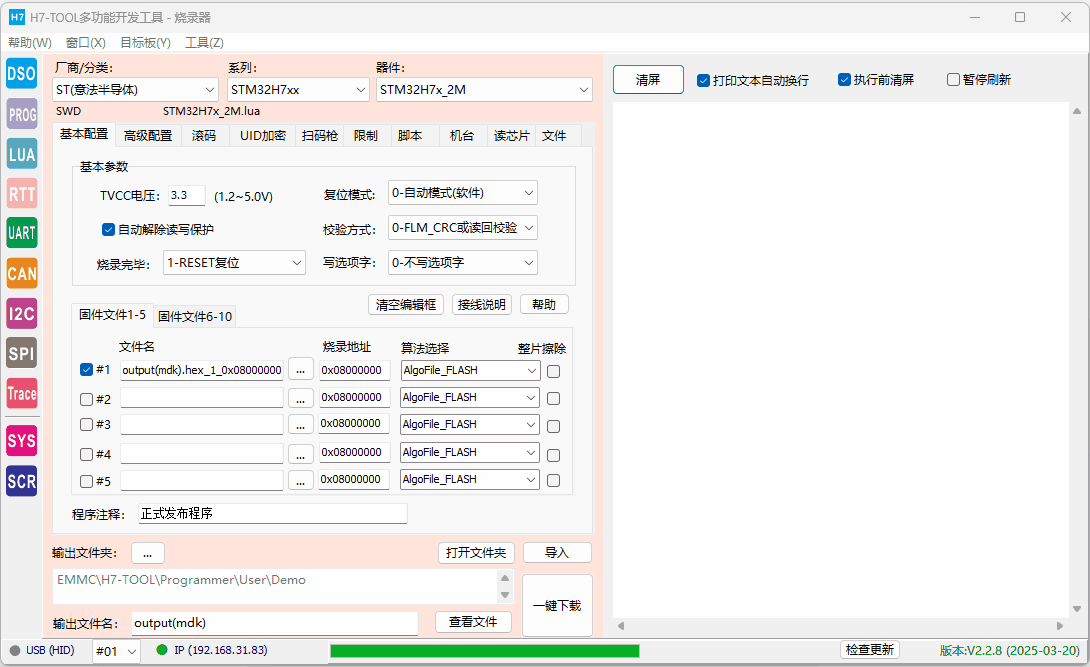

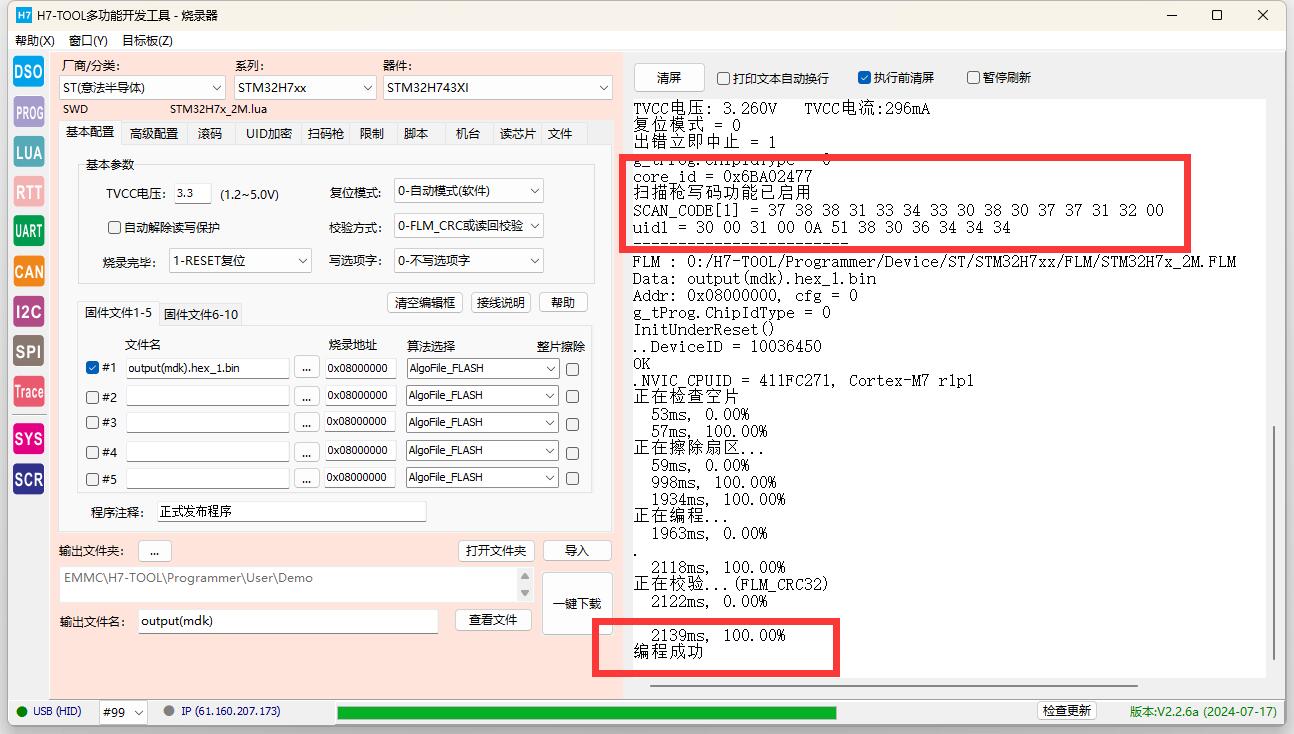

支持USB，以太网和WiFi方式在线烧录，可以方便的验证脱机文件是否配置正确。

以太网和WiFi方式支持局域网和外网控制，效果如下：

烧录器高级脚本用例--混合烧录, 自动识别3个不同的主板烧录不同程序

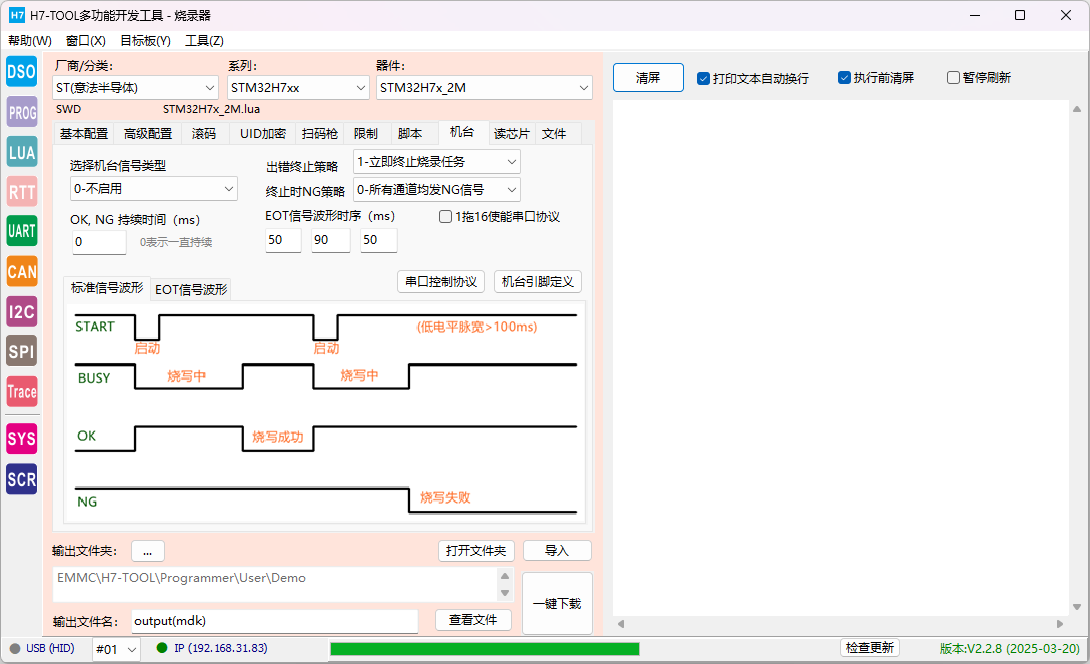

烧录机台信号接口

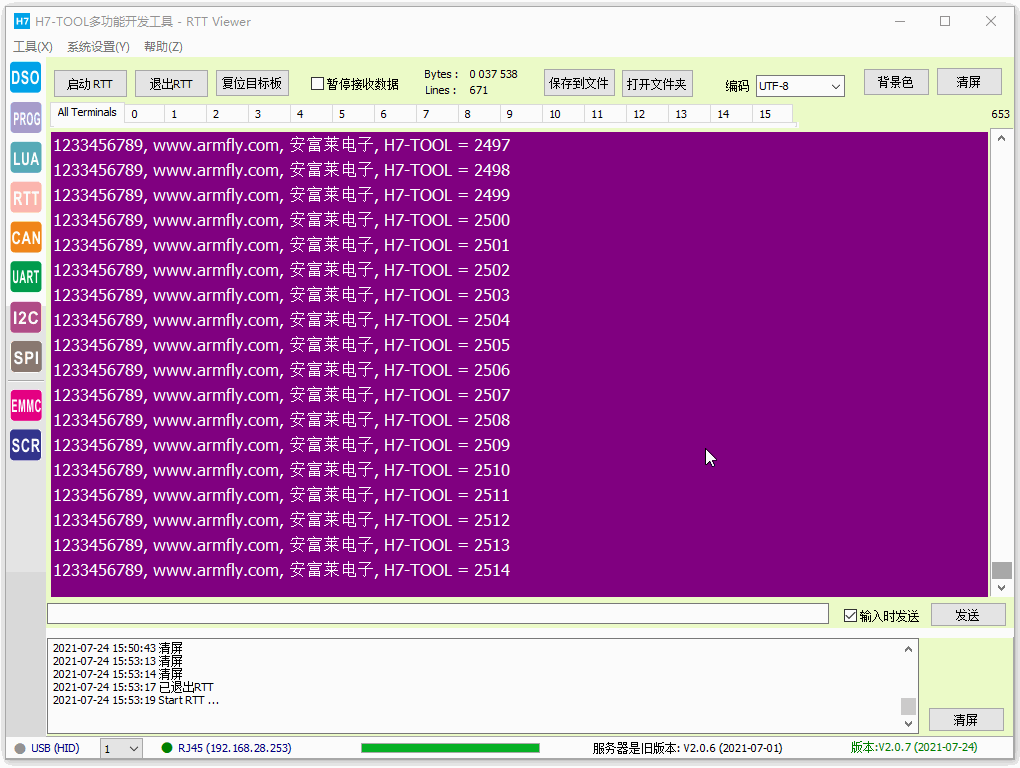

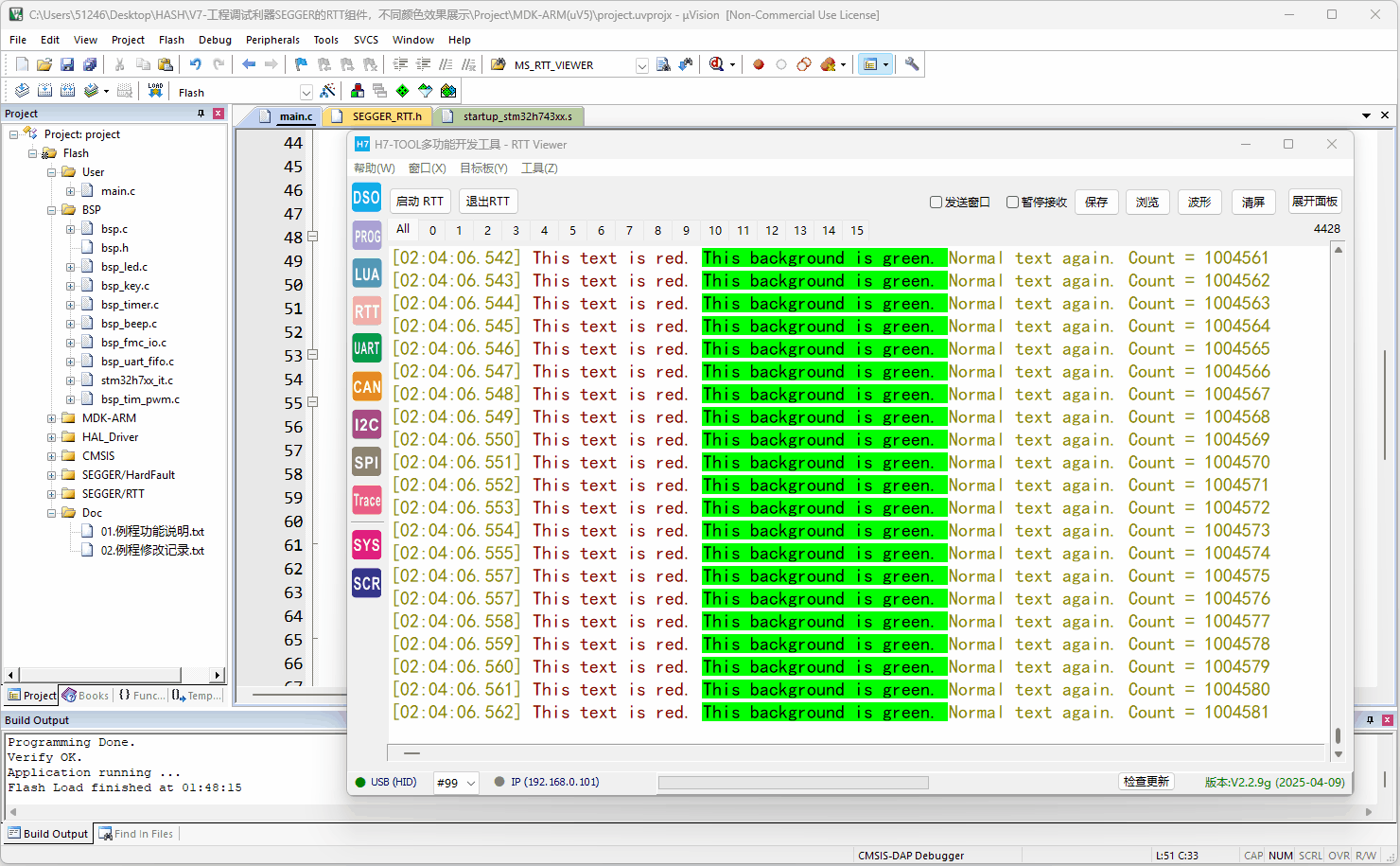

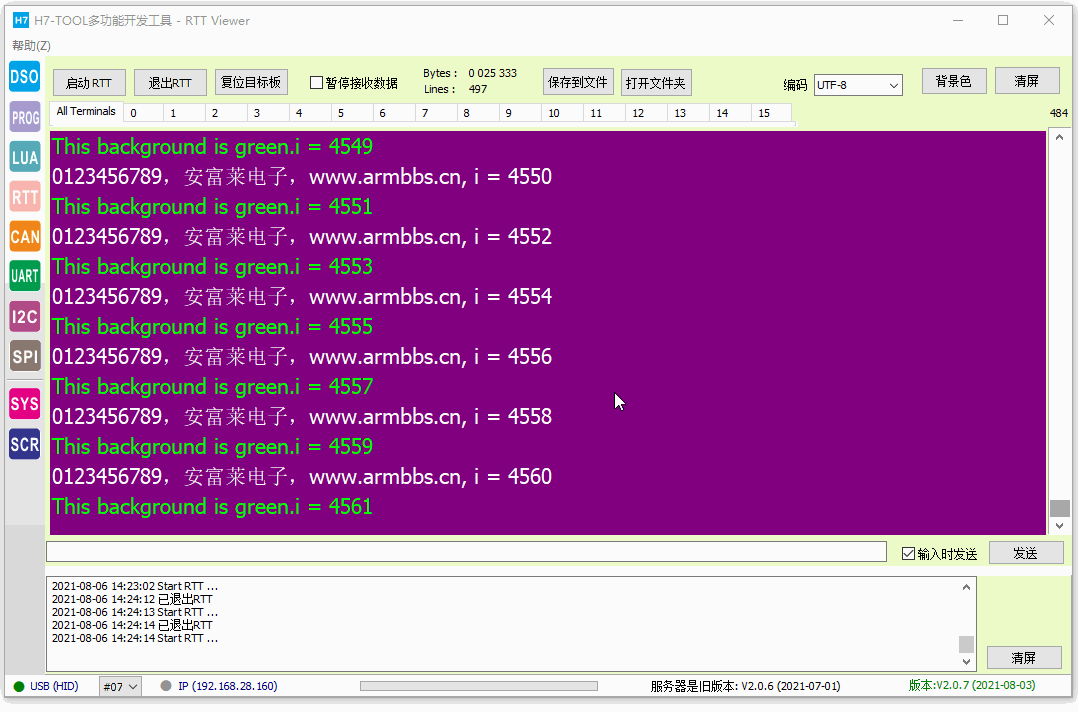

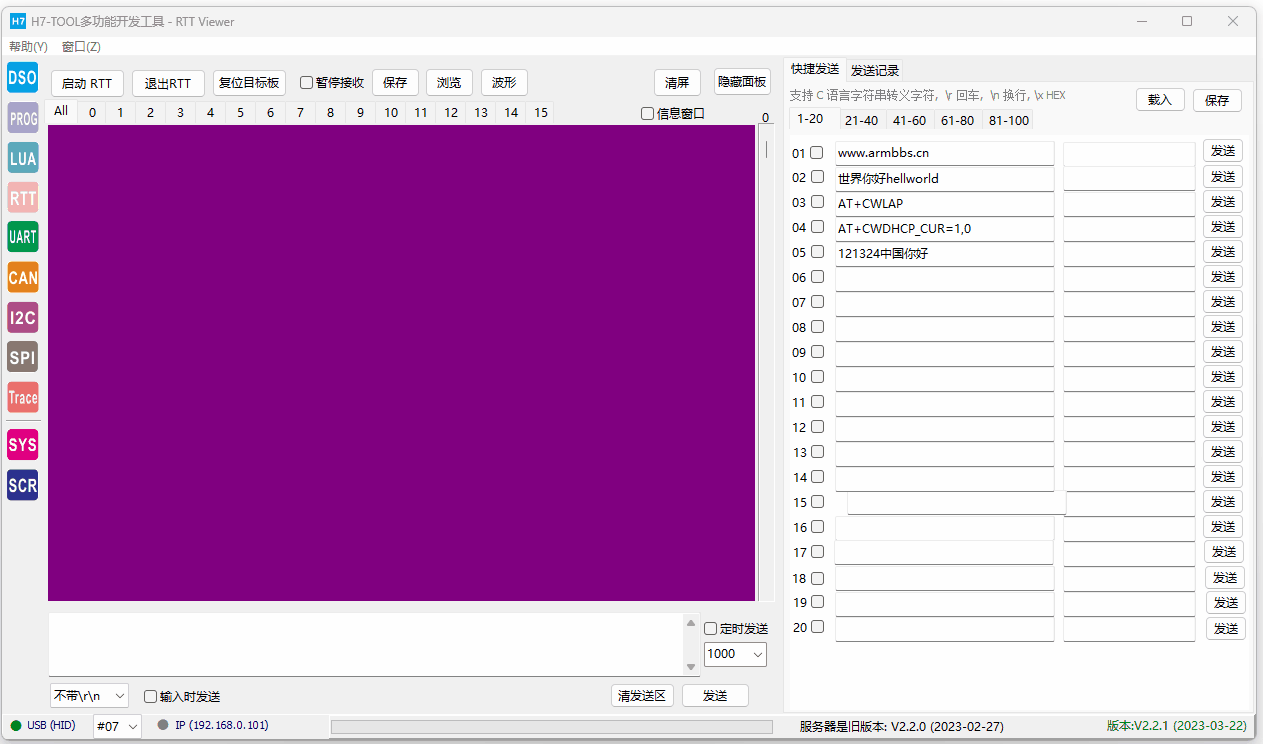

1、上位机版RTT Viewer

RTT Viewer实时数据传输组件，完全可以替代串口调试，速度飞快，可以在中断和多任务中随意调用，且仅需要SWDIO和SWCLK两个引脚即可实现。
（1）RTT通道0汇总显示（支持字体前景色和背景色）
（2）暂停数据接收和暂停刷屏功能。
（3）保存通道0汇总数据（All Terminal ）。
（4）Ctrl + 鼠标滚轮修改字体大小。
（5）鼠标滚轮翻页。
（6）GBK中文显示。
（7）双缓冲绘图解决闪烁问题。
（8）动态内存管理，按1MB粒度分配，最大支持1GB缓存。
（9）动态解析RTT数据格式创建索引，解决大数据量刷屏缓慢问题。
（10）复位目标板。
（11）子终端数据显示。
（12）UTF-8转换.
（13）滚动条翻页。
（14）发送数据（交互功能）。

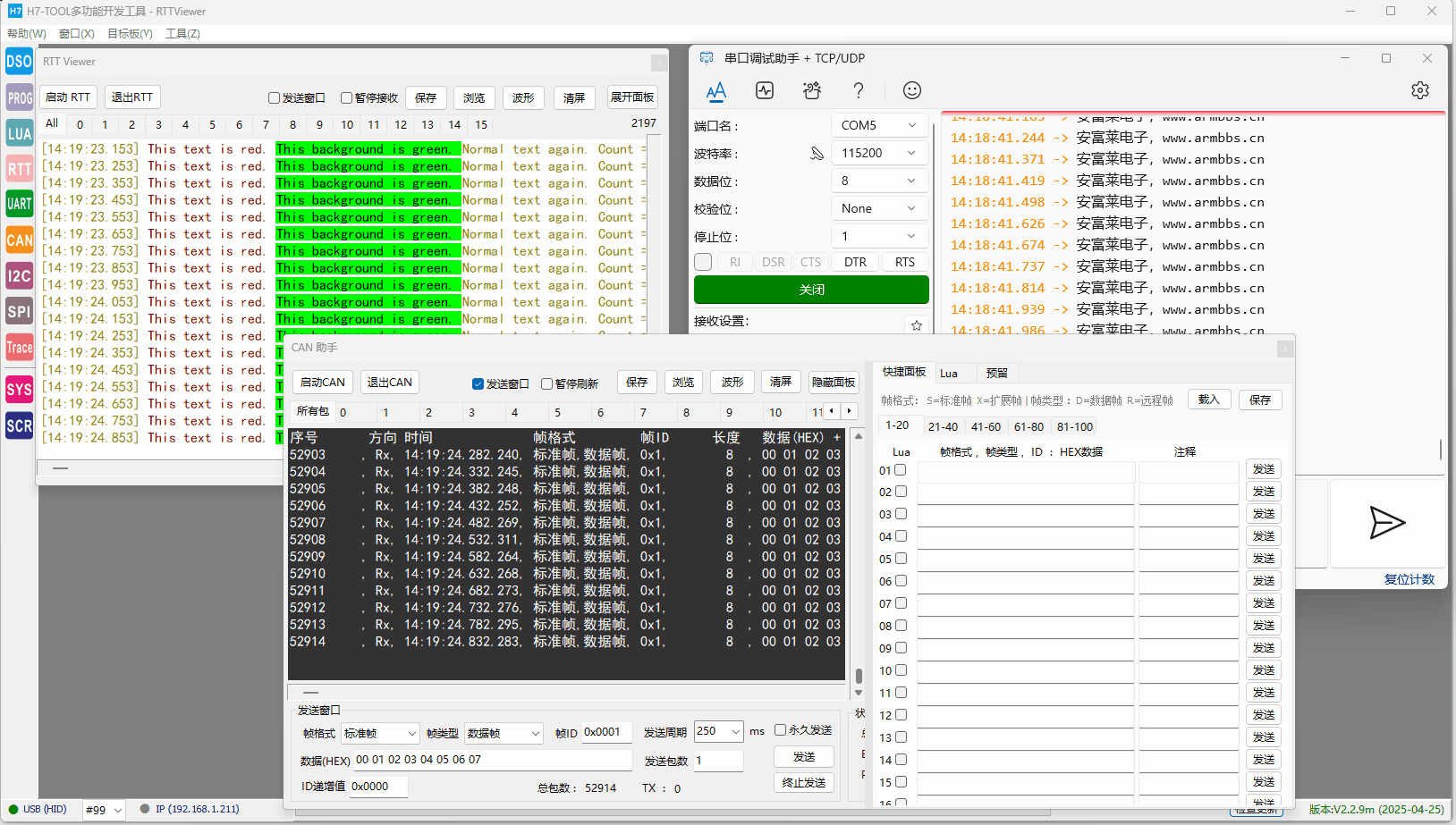

（15）上位机版RTT Viewer支持USB，以太网和WiFi三种方式，其中以太网和WiFi支持局域网和外网访问控制。
（16）支持快捷发送面板。

快捷发送面板

以太网和WiFi方式的局域网和外网访问控制效果：

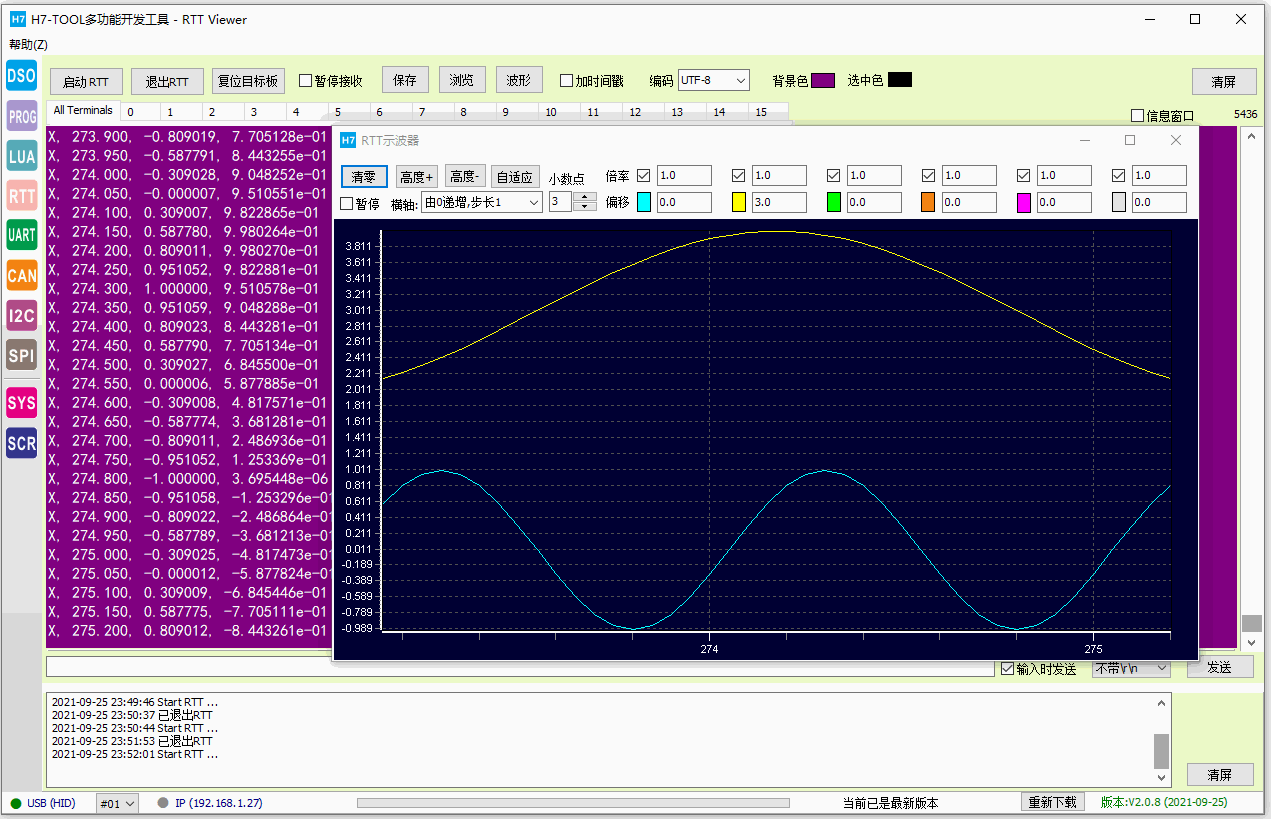

2、RTT新增波形展示和时间戳功能，支持用户设置X轴数值。

RTT波形数据源为 Terminal 0终端。
波形左轴数字精度可设置（0-12个小数点）。
支持展示双精度浮点数波形。
支持整数、浮点、科学计数法的数字。支持不同步长。

3、离线版RTT Viewer功能说明：
（1）需要大家的目标板固件已经加入RTT代码。
（2）支持16个通道展示（界面）。
（3）进入RTT Viewer功能界面后，短按S键，C键切换通道。
（4）长按S键可暂停运行。
（5）长按C键可返回。
（6）另外特别注意，如果大家要继续用DAPLINK仿真器功能，请退回到DAPLINK界面，当前还不支持DAPLINK调试和RTT Viewer同时使用。

一个通道，RTT Viewer高速刷新：

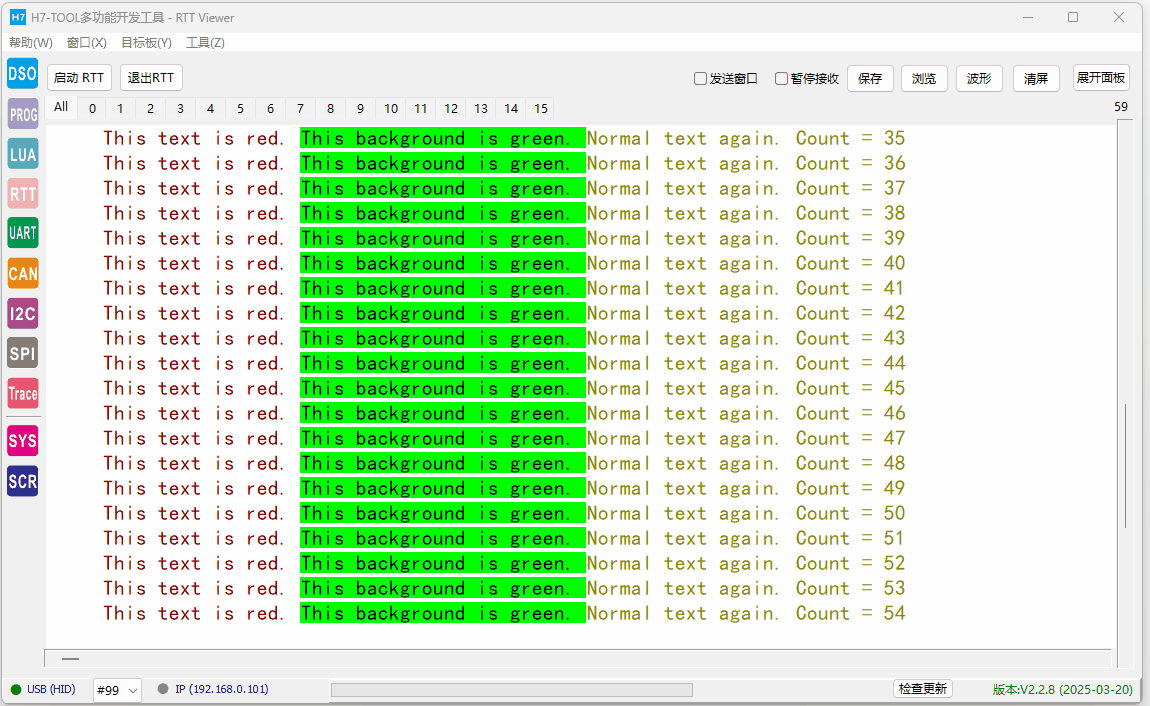

多个通道自动切换（GIF）：

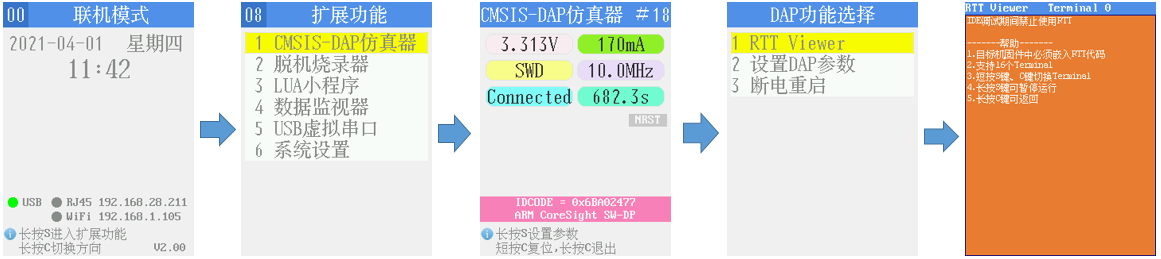

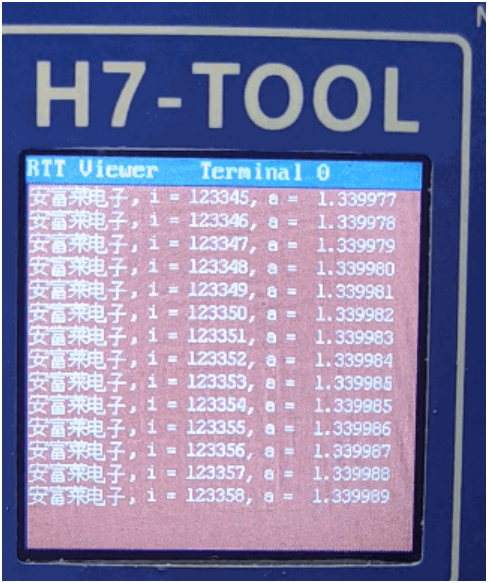

进入RTT Viewer功能界面：

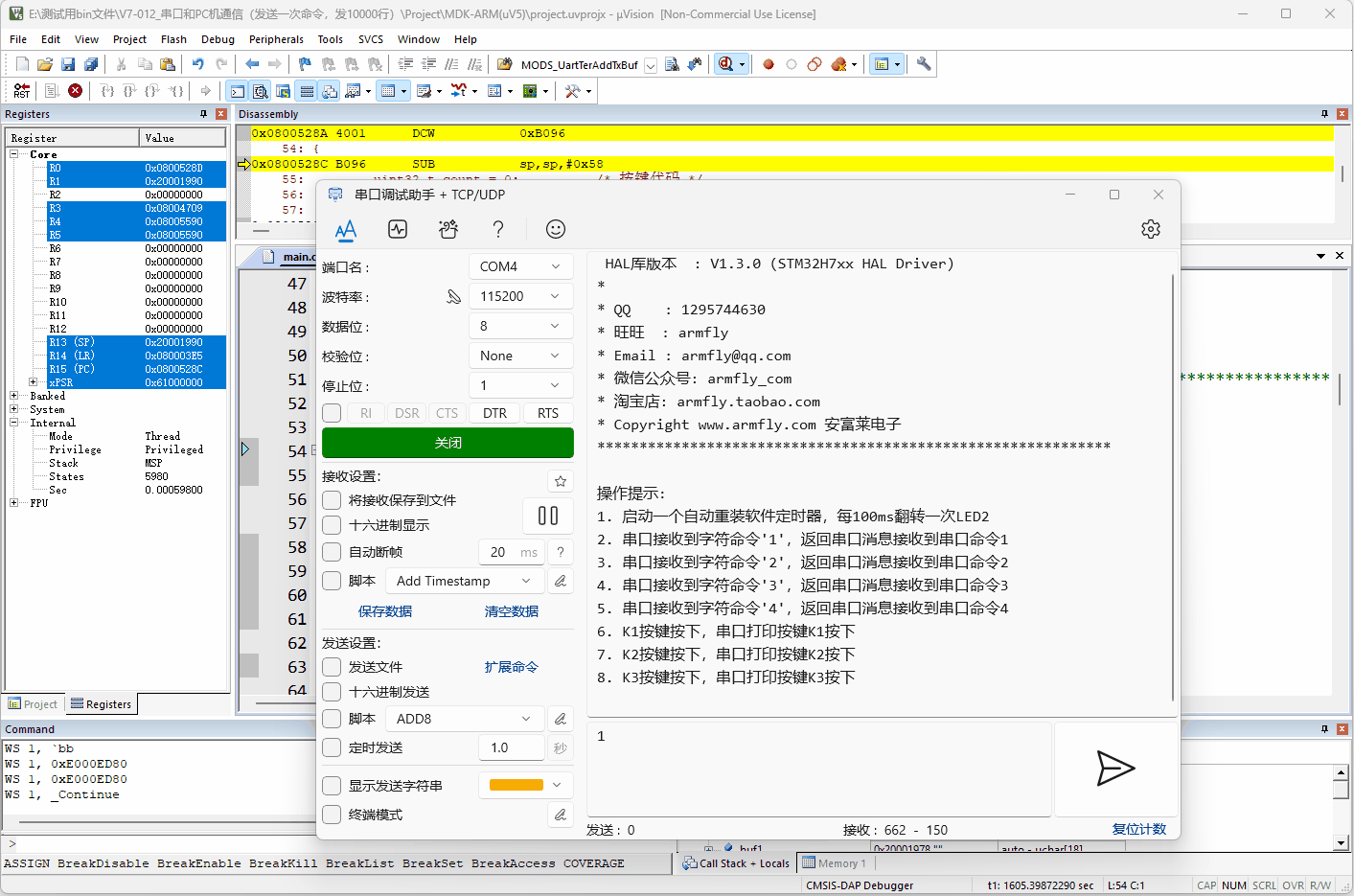

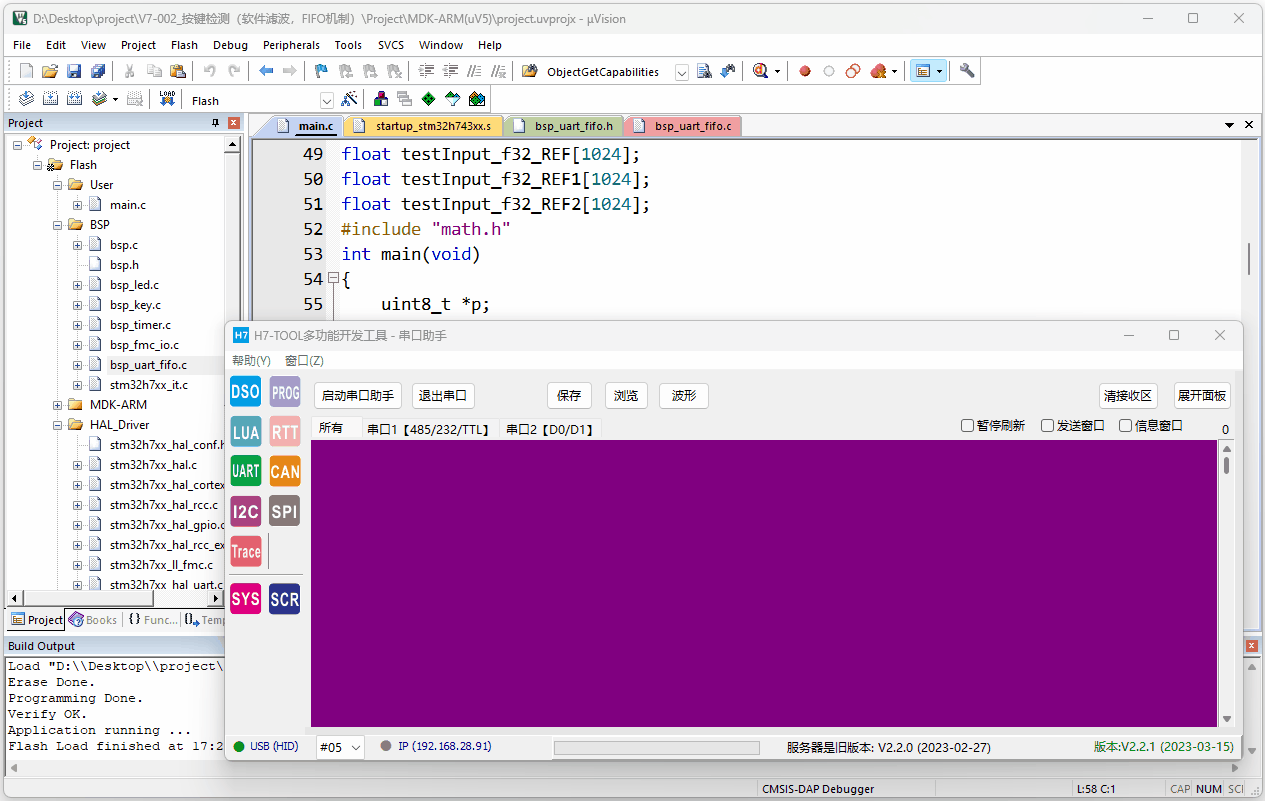

高速HID虚拟串口即插即用，无需安装驱动。

当前已经支持：
（1）可以和TOOL所有功能一起使用，并且支持双硬件串口。
（2）支持USB，WiFi和以太网通信方式，支持内网和外网。
（3）支持TOOL上位机在线查看，支持TOOL显示屏离线查看。
（4）支持UTF-8，GBK和HEX编码。
（5）支持485/232/TTL串口，测试TTL串口3Mbps不丢包, TTL串口电平支持1.2V - 5V设置。
（6）支持Modbus主站和从站。
（7）支持6路波形展示。
（8）支持自定义解析脚本。

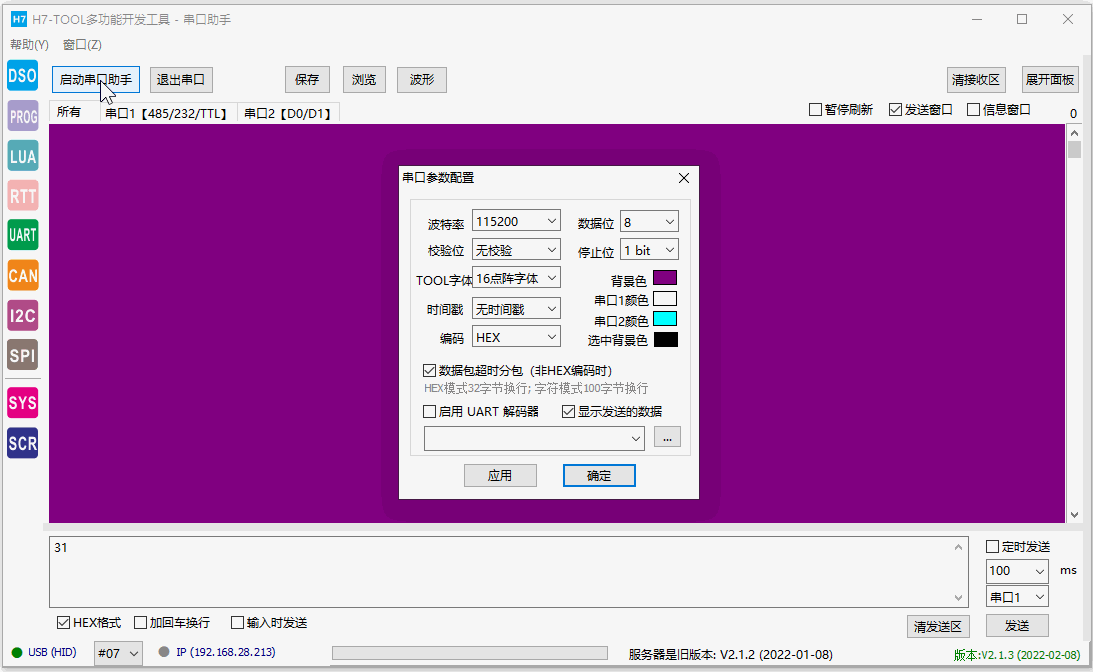

（9）支持编辑框添加各种常用消息，支持串口内容实时保存到文件。
（10）支持各种格式时间戳，这个是硬件RTC+硬件定时器us级时间戳，比较准确。TOOL的时间戳不同于常用的第3方串口软件，是TOOL硬件实现的RTC+硬件定时器us级时间戳，收发消息后，实时上传给上位机的，并不是上位机软件来做的时间处理。
（11）硬件支持设置数据位6bit，7bit，8bit和停止位(1bit, 1.5bit, 2bit)，且都做了奇偶校验支持。

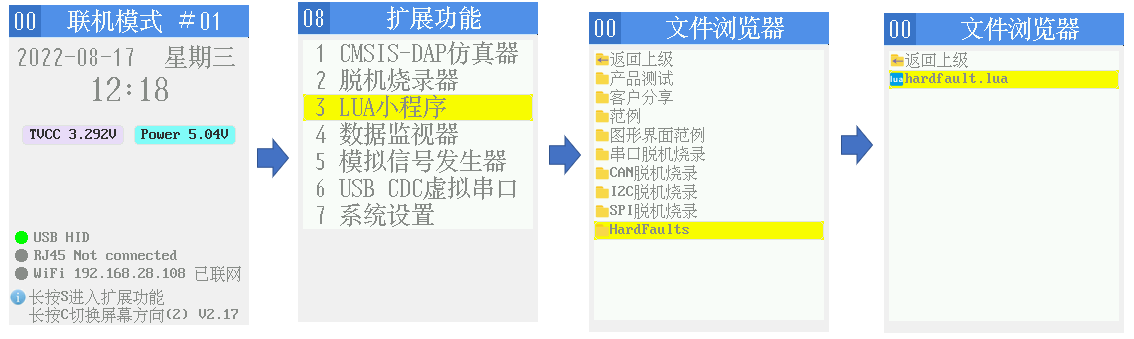

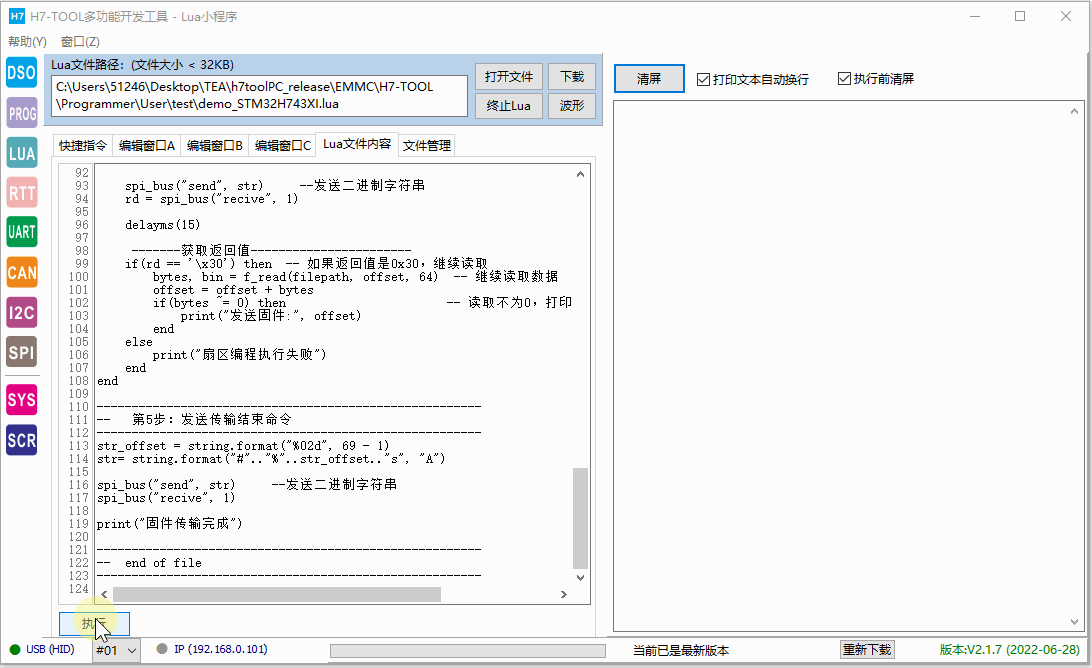

（12）支持LUA小程序，用户可以做离线方式数据存储和离线方式串口升级目标固件，或者其它各种功能，都可以实现，并且都做了案例，方便大家参考。

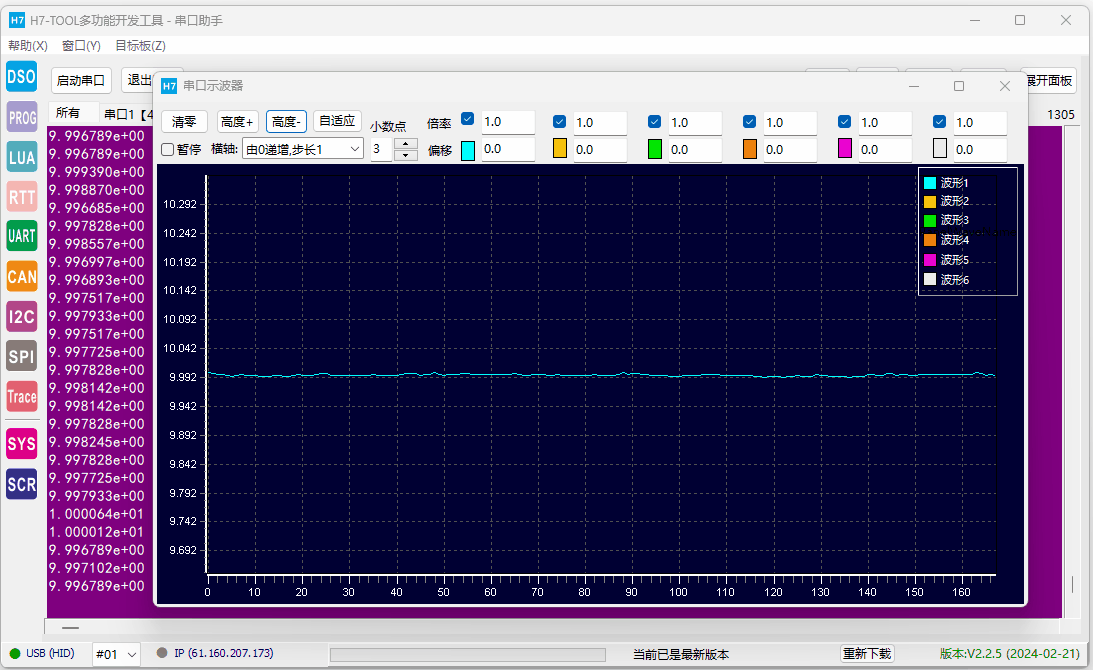

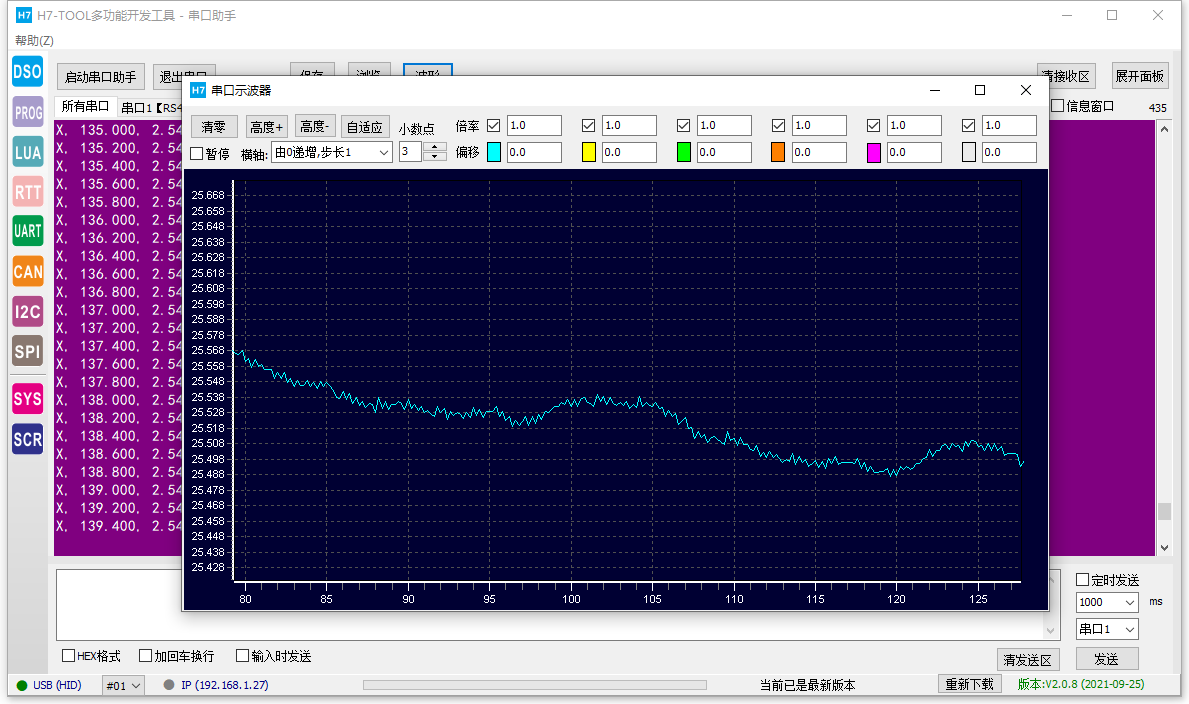

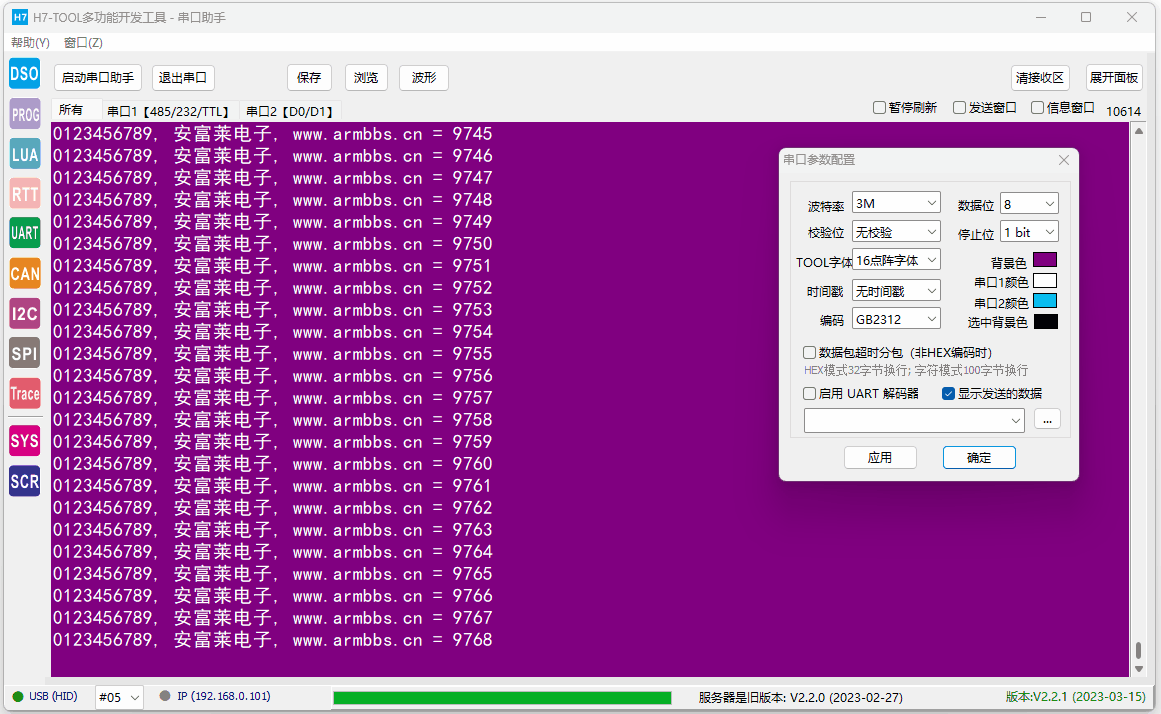

1、整体效果：

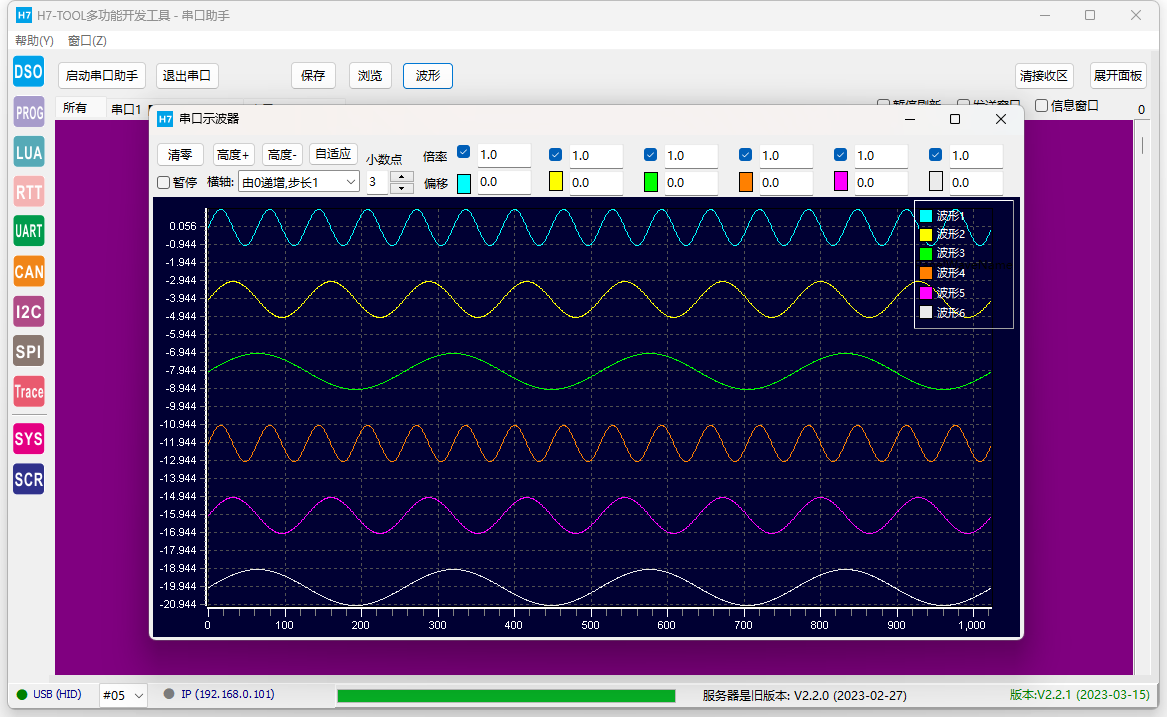

2、支持6路波形展示：

波形展示：

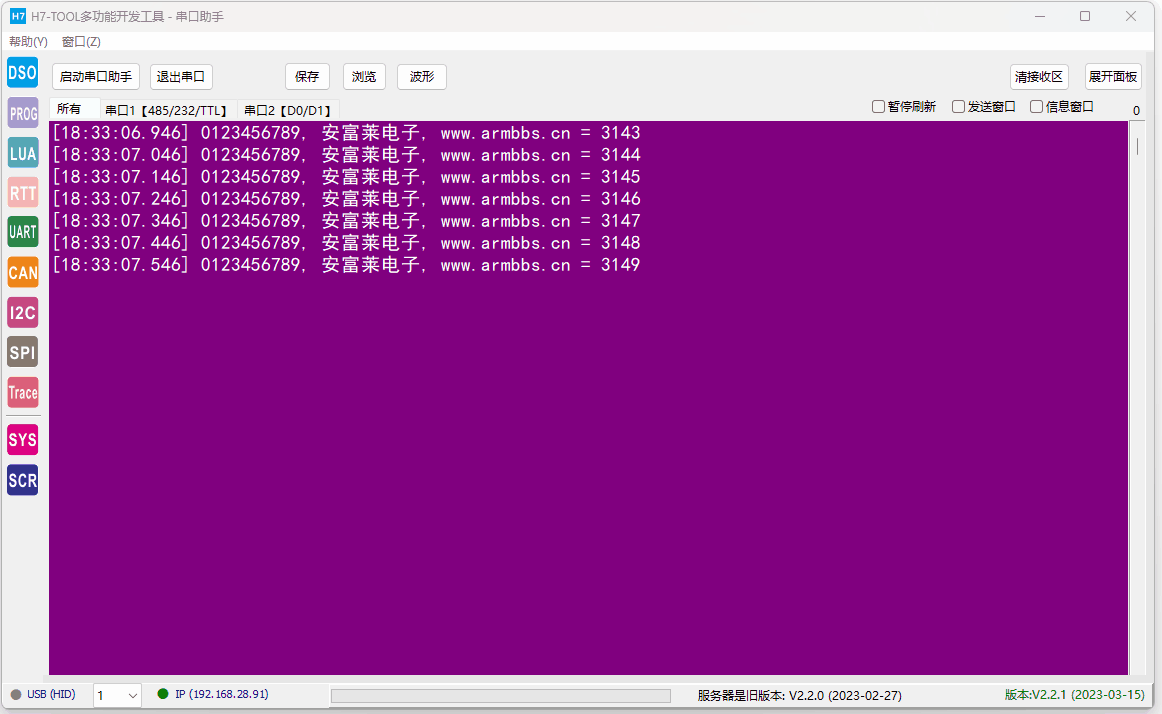

3、3Mbps数据测试：

4、太网和WiFi的局域网或者外网展示：

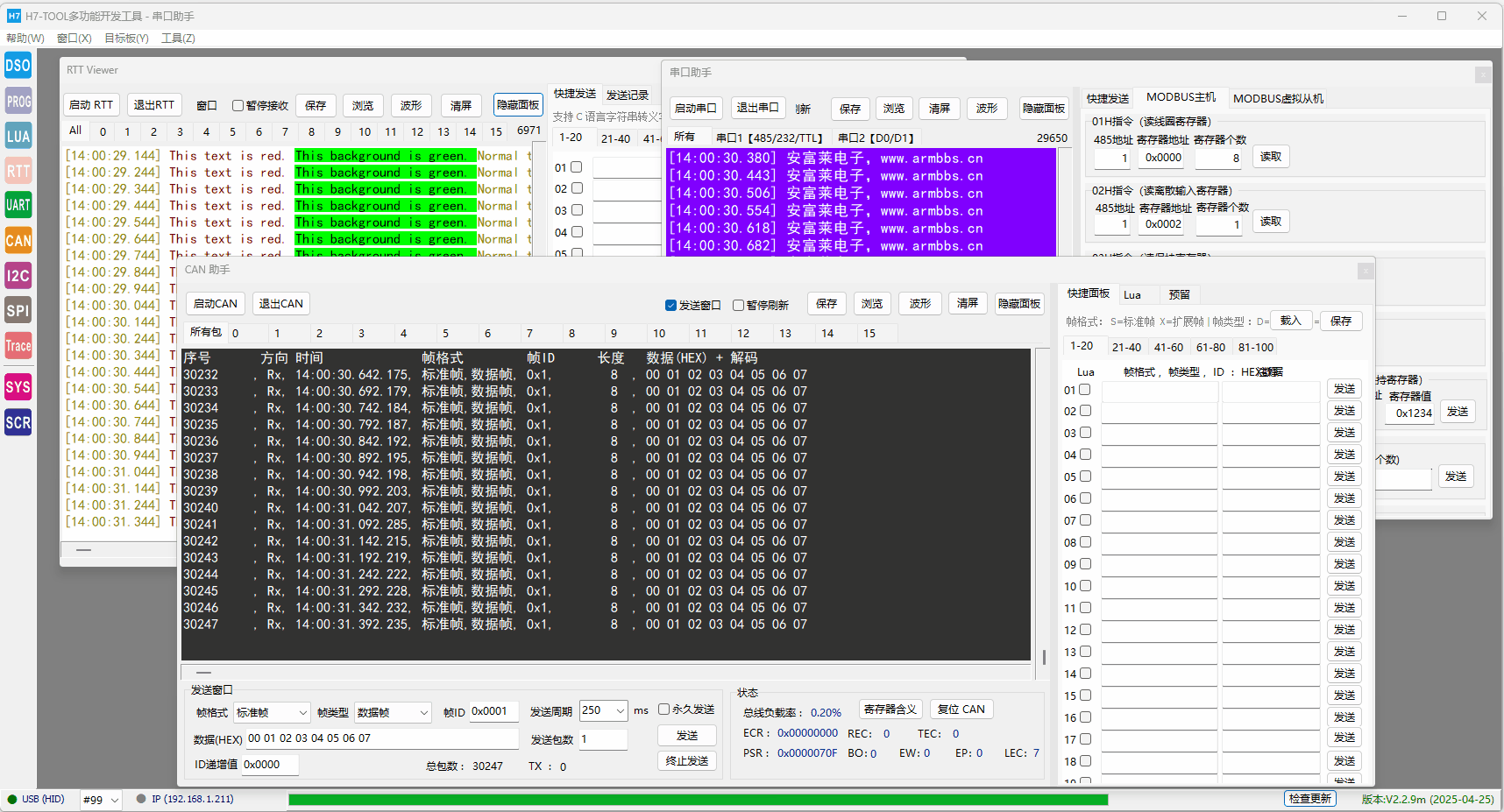

5、MDK调试和串口同时使用：

6、离线使用，使用TOOL显示屏即可展示：

7、Modbus主站和从站：

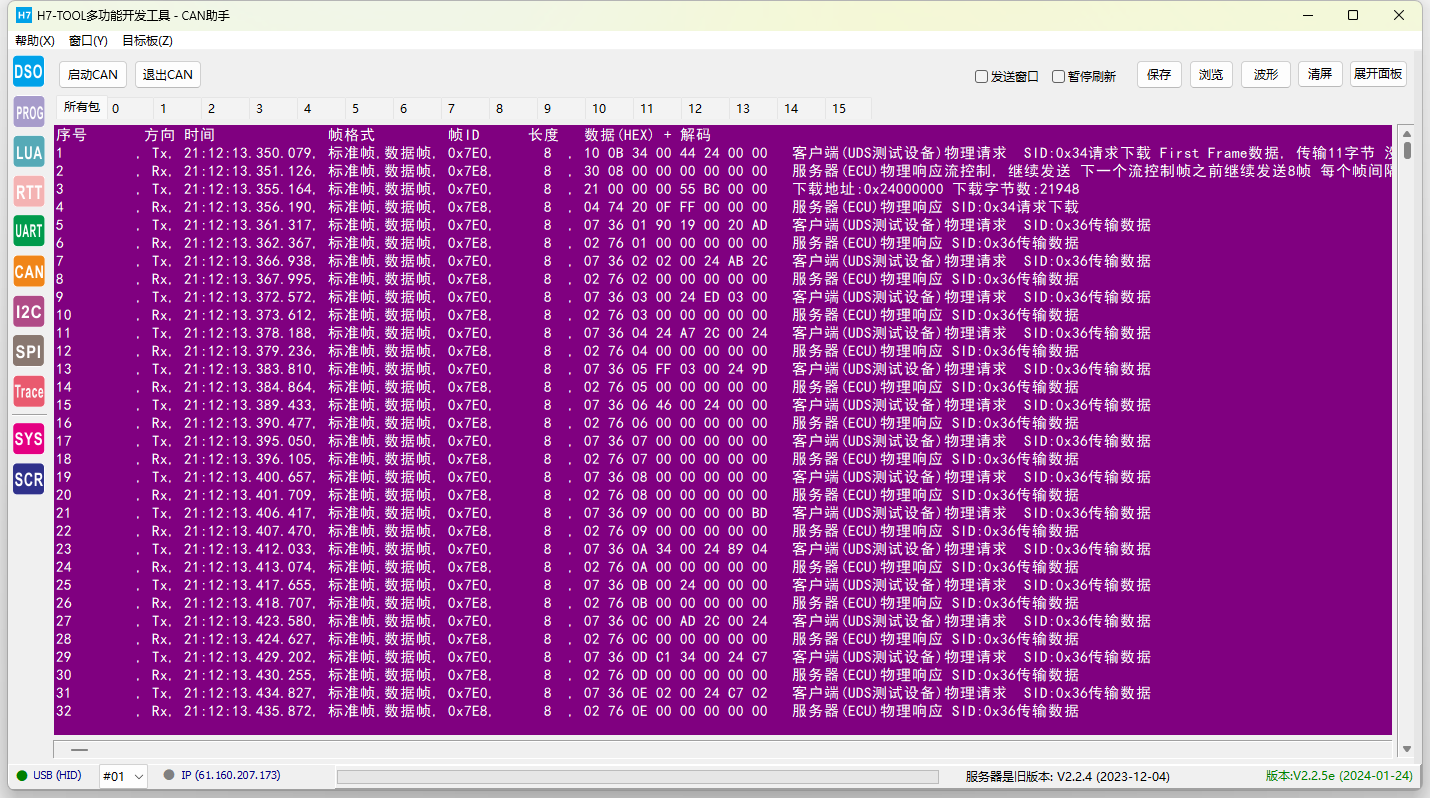

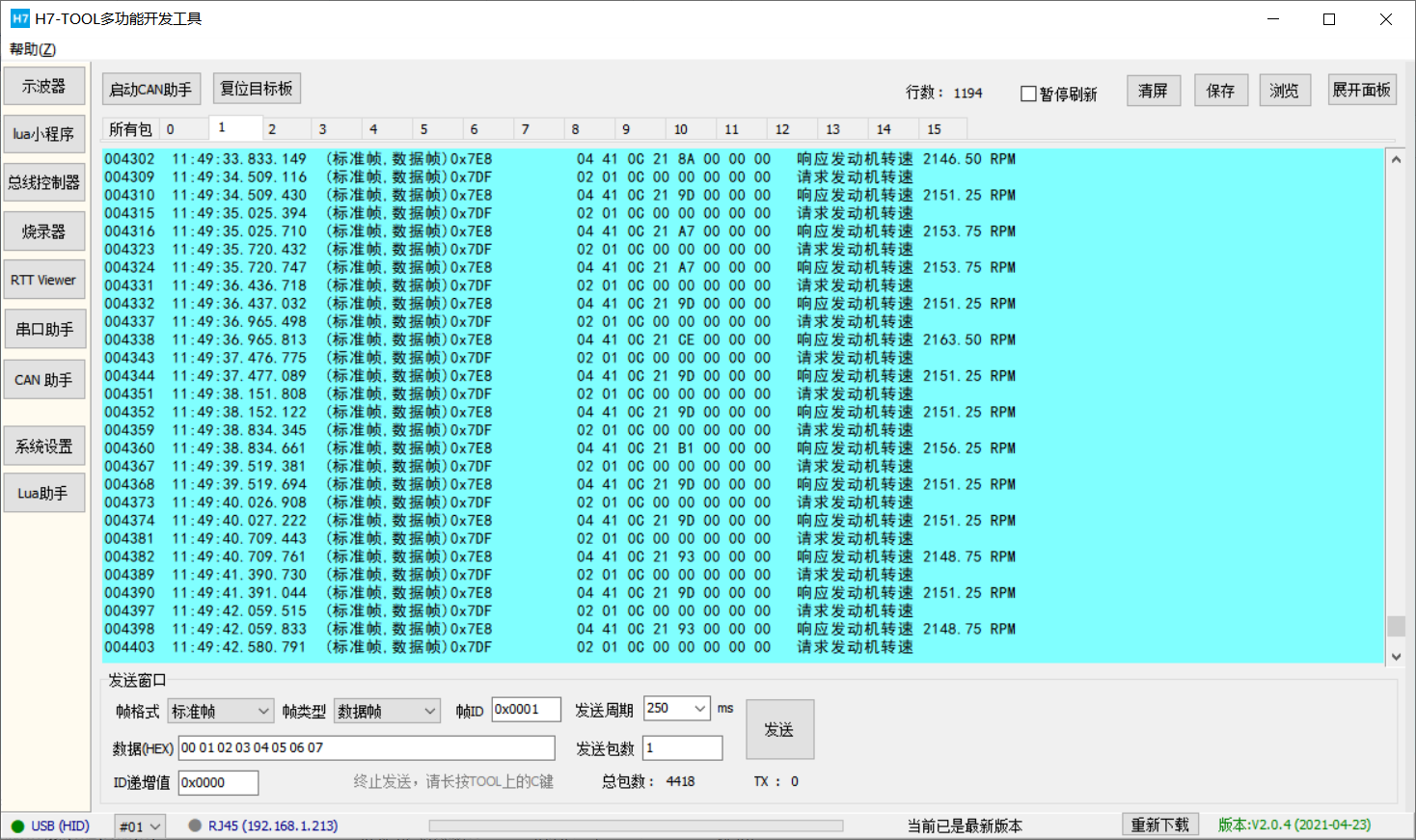

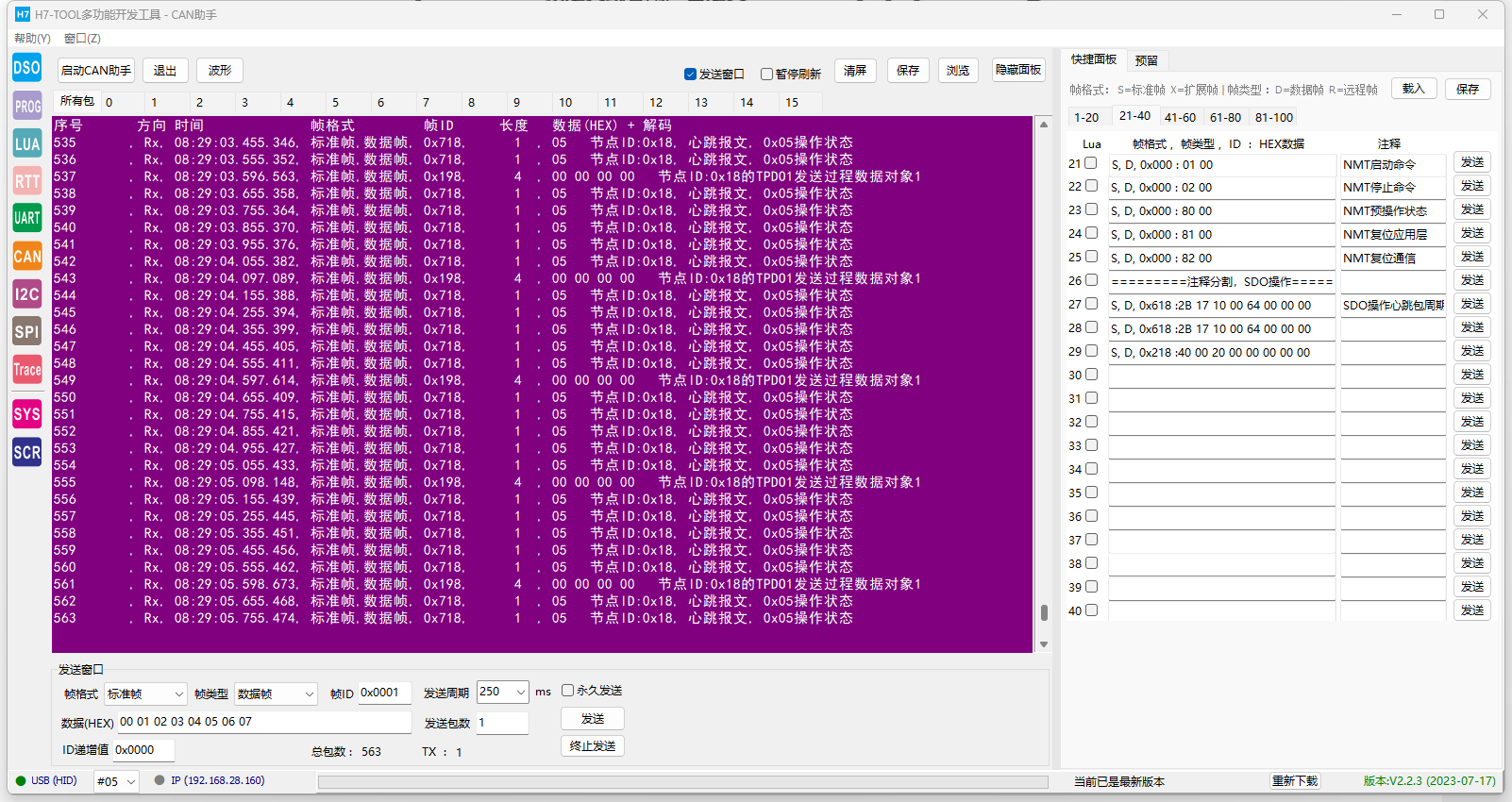

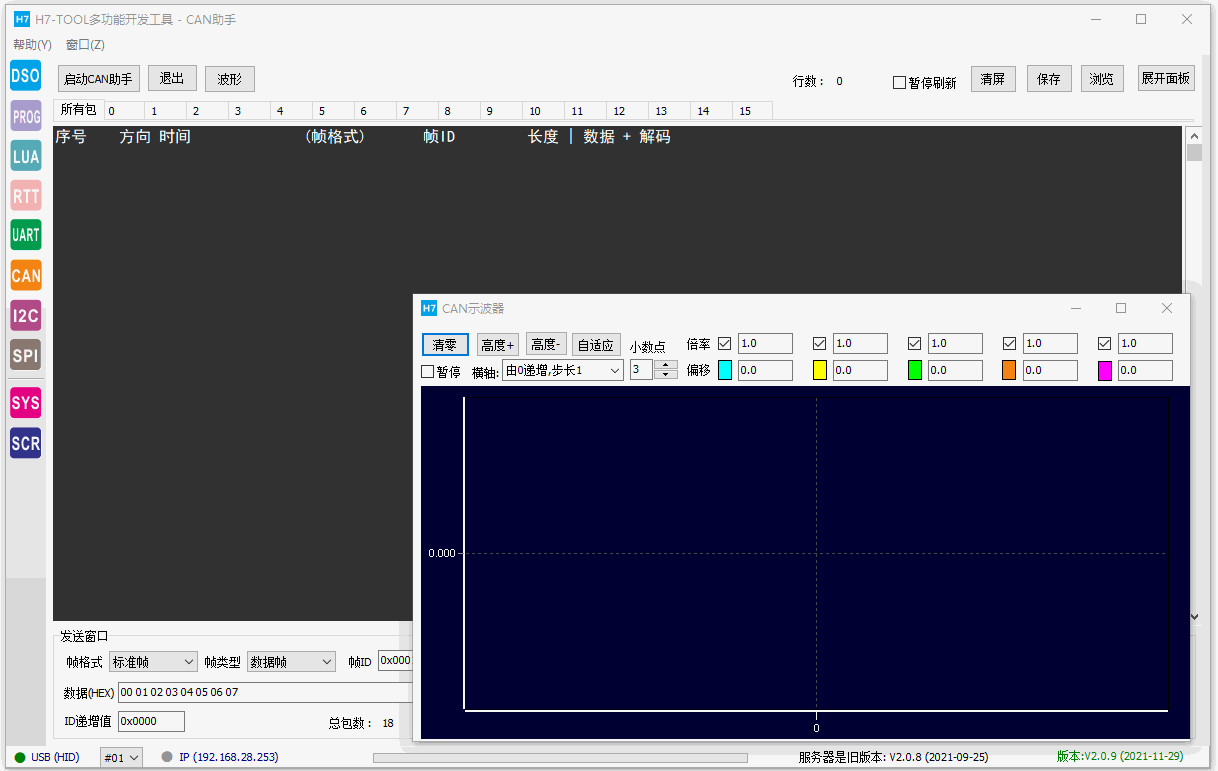

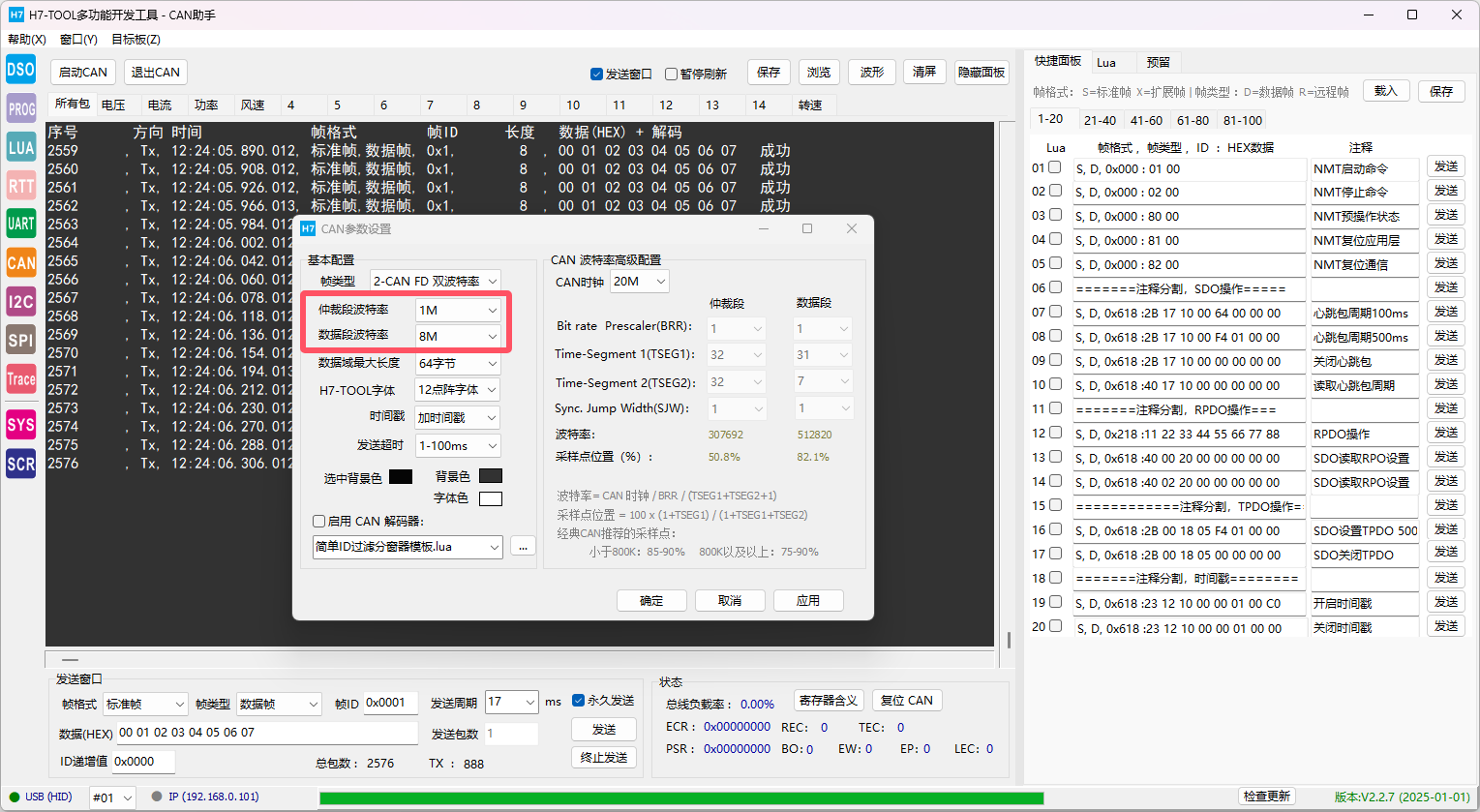

1、支持经典CAN和CANFD，最高支持5Mbps通信。
2、支持CANopen，J1939和ODB 15765解析。

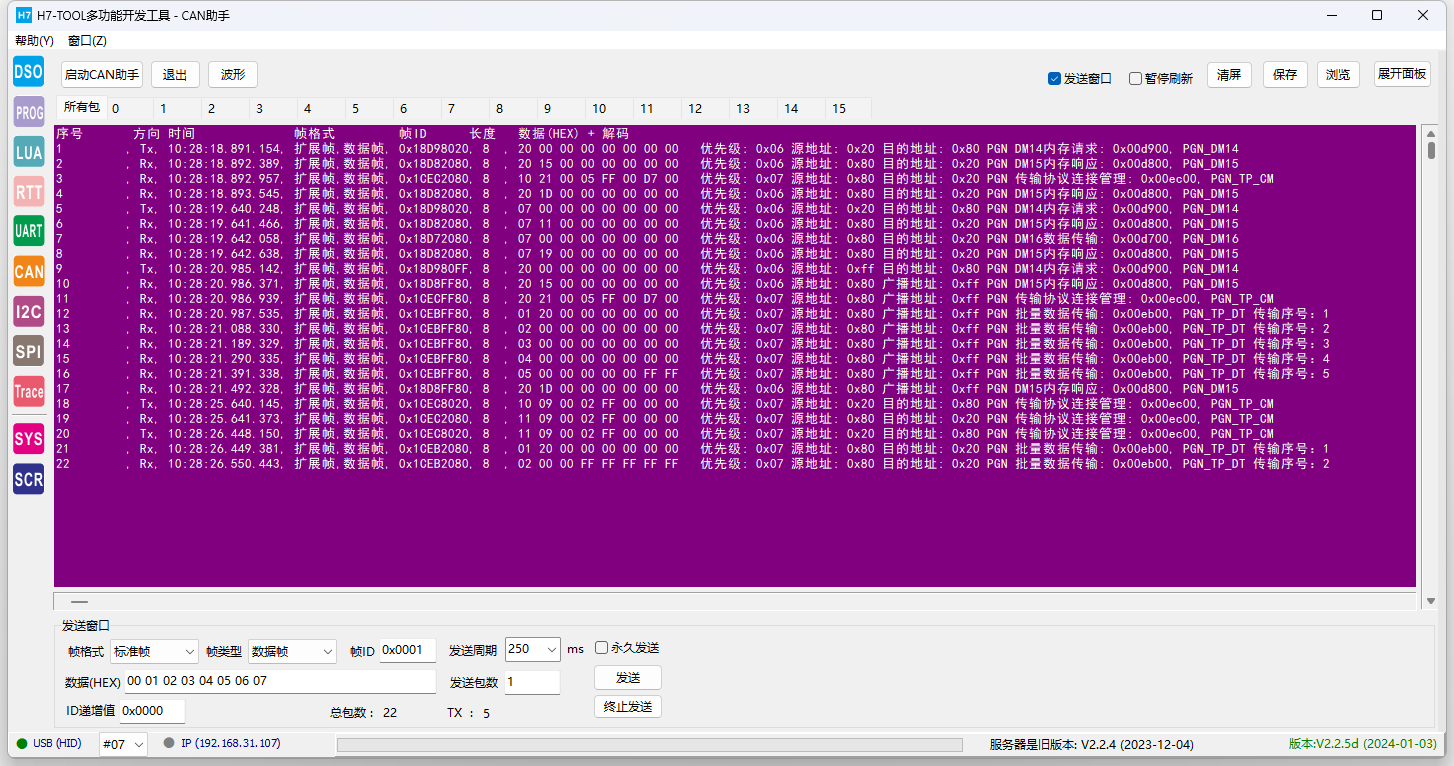

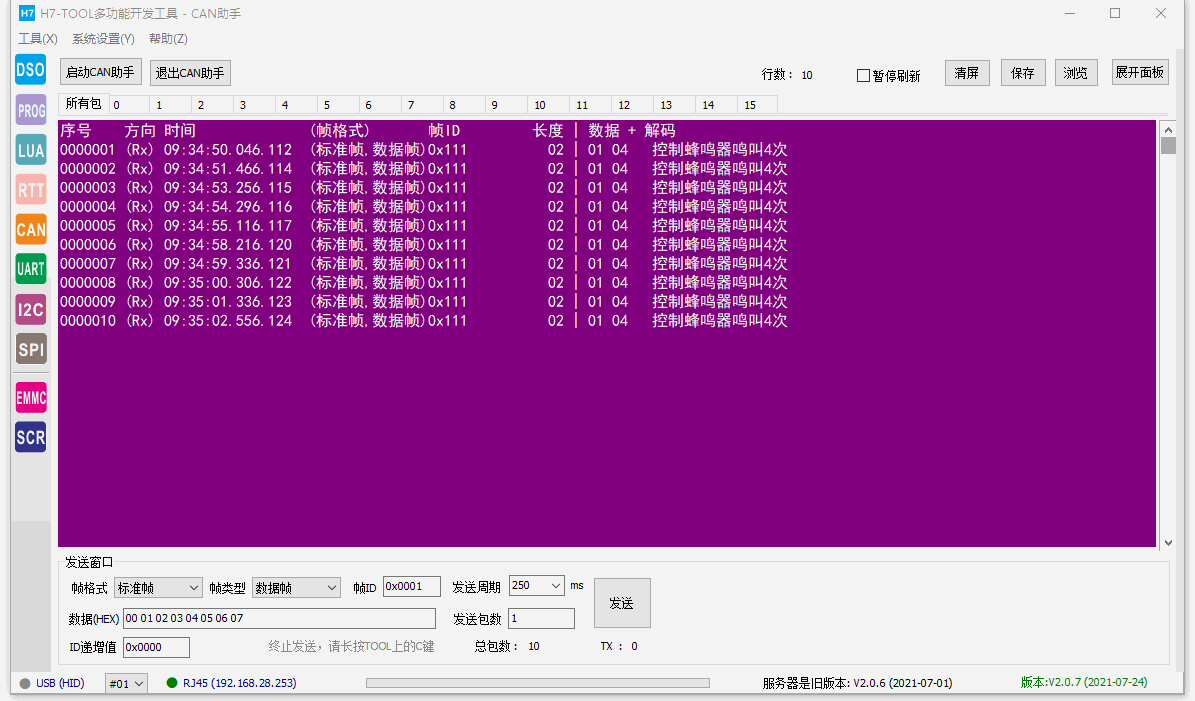

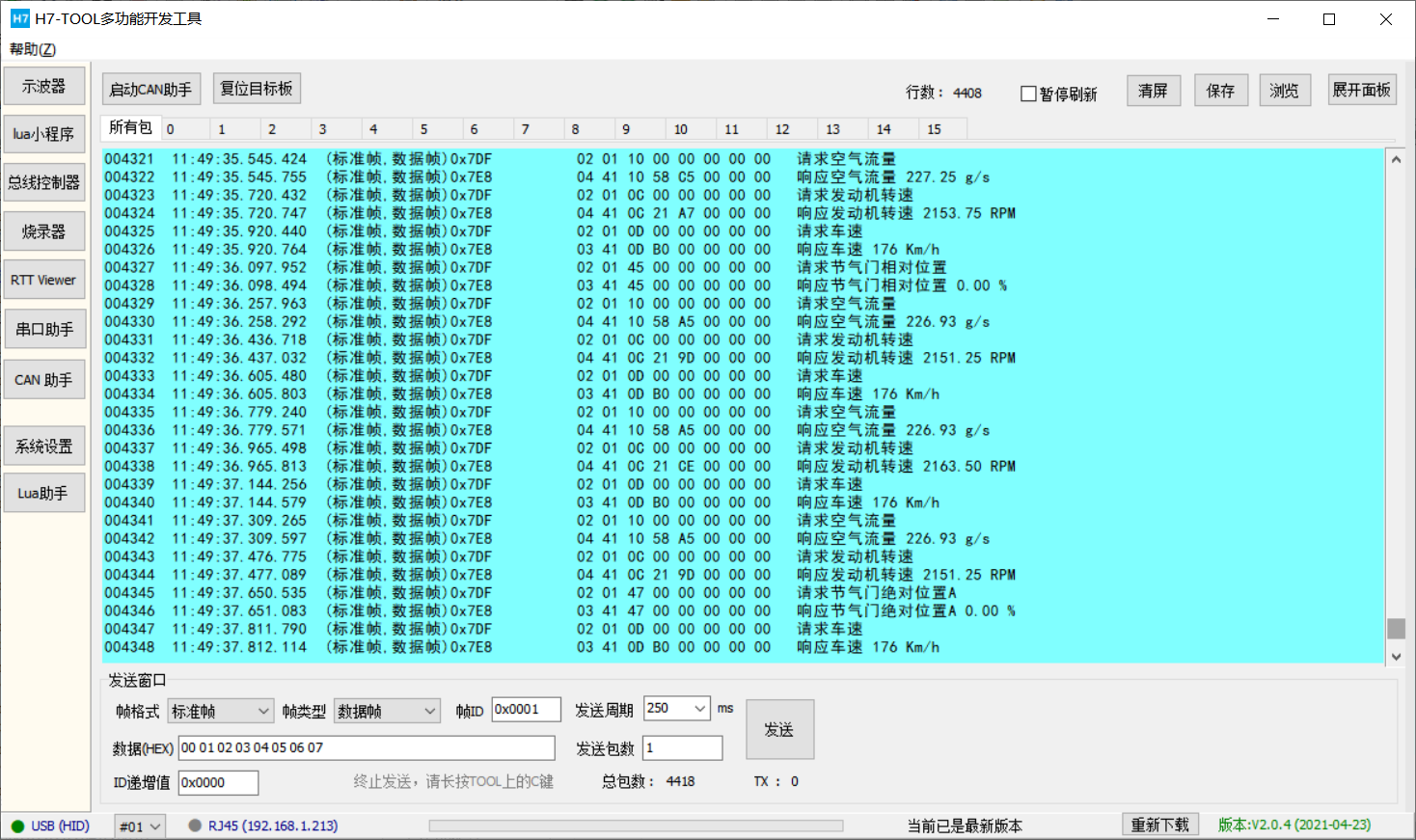

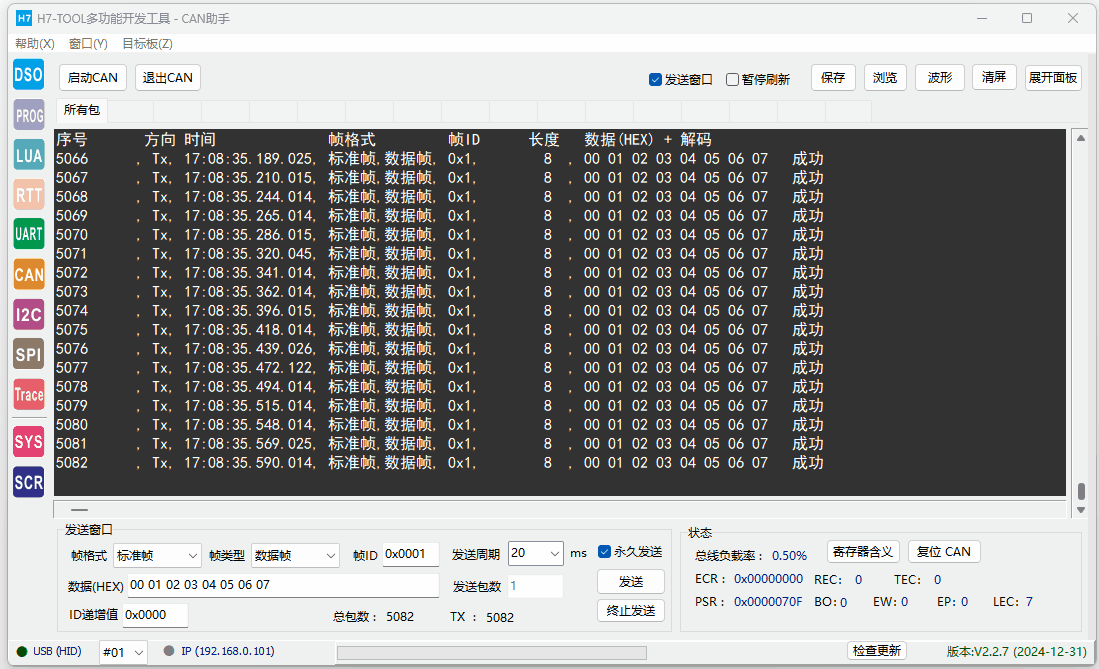

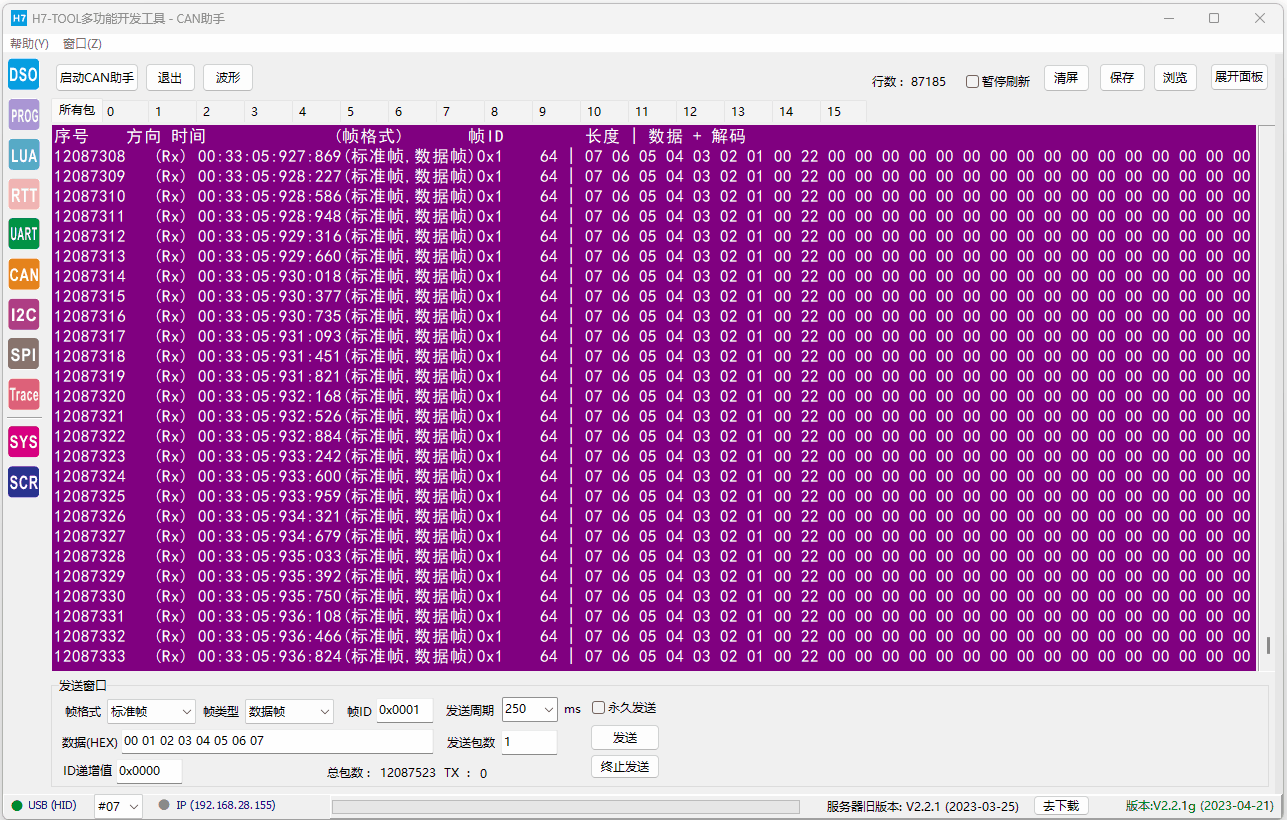

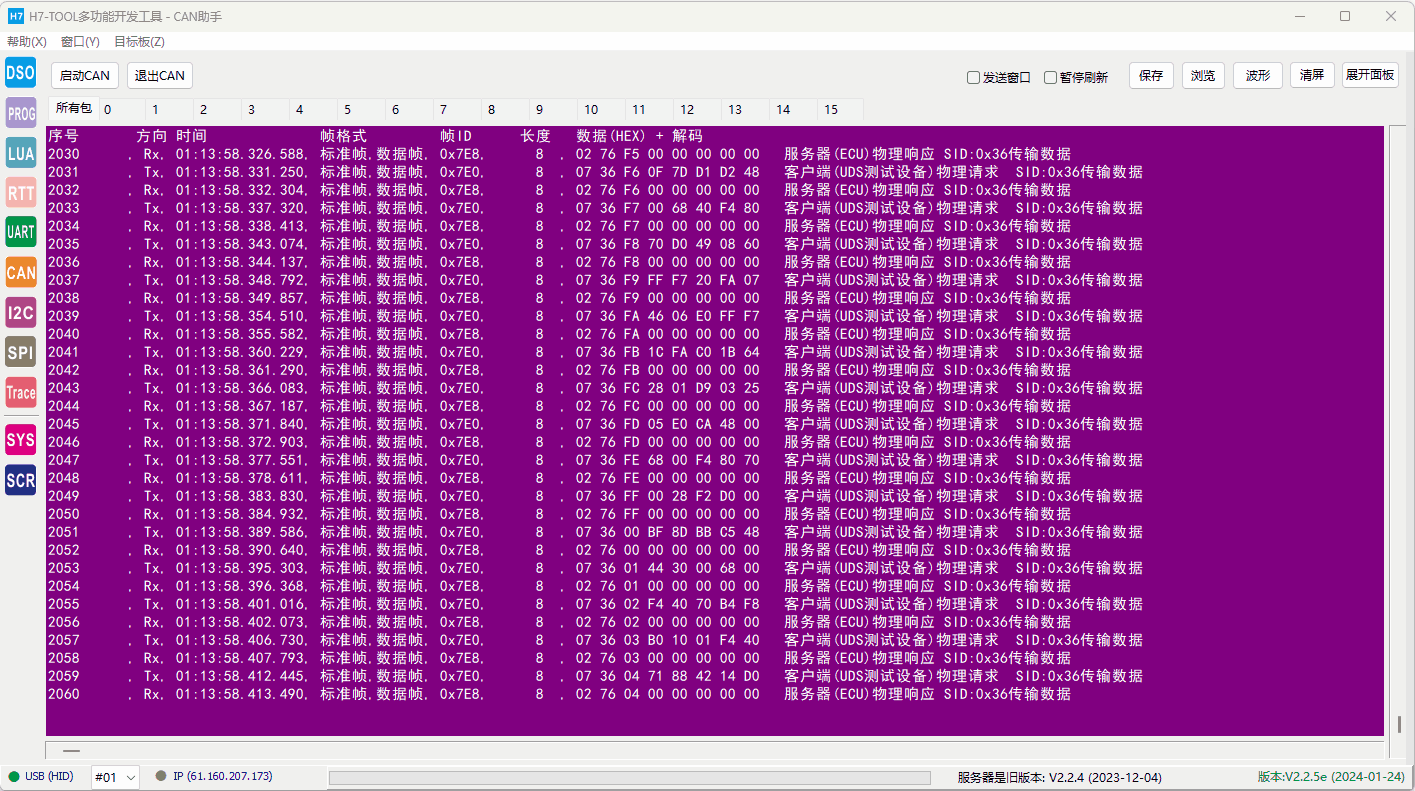

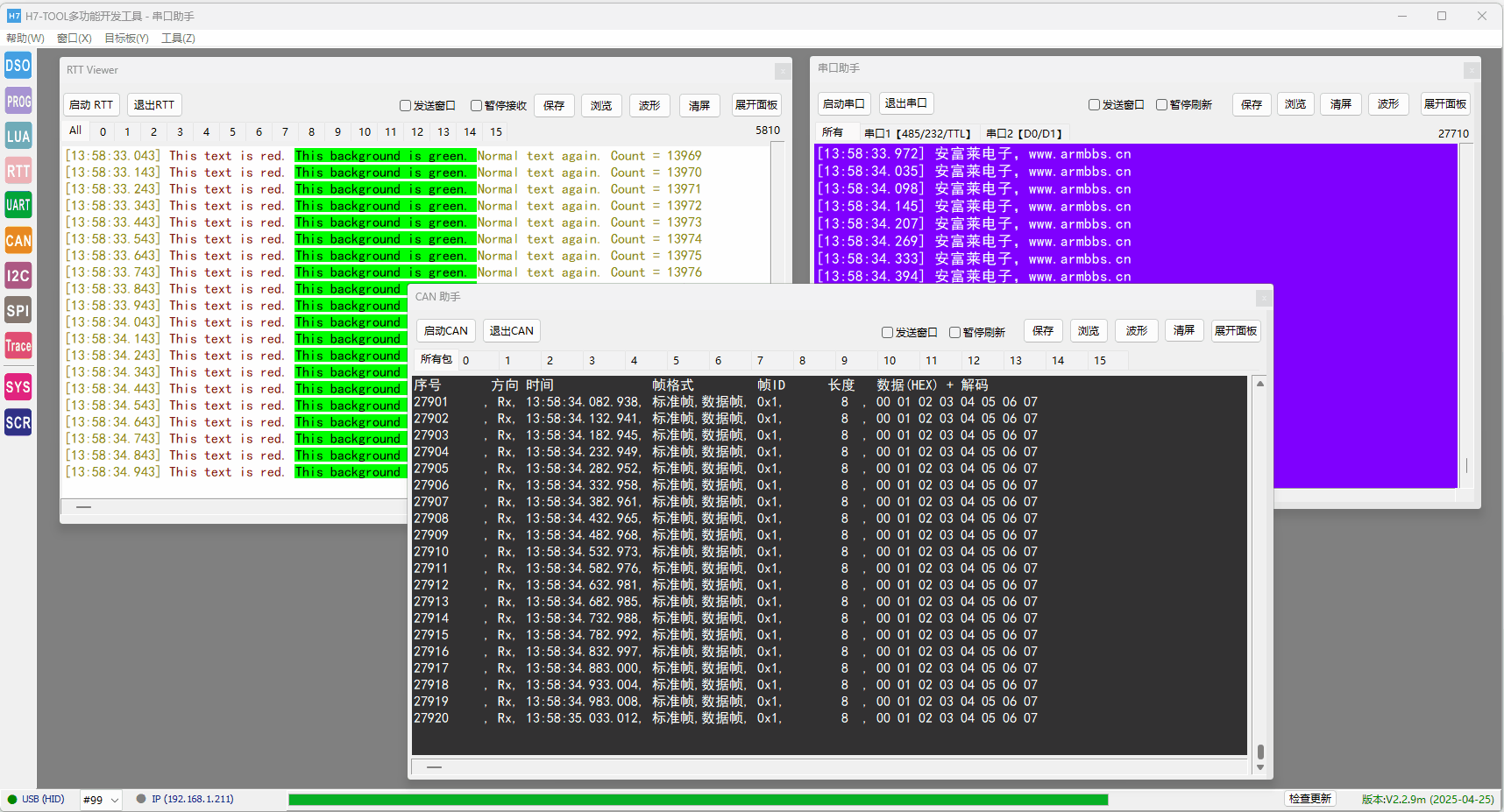

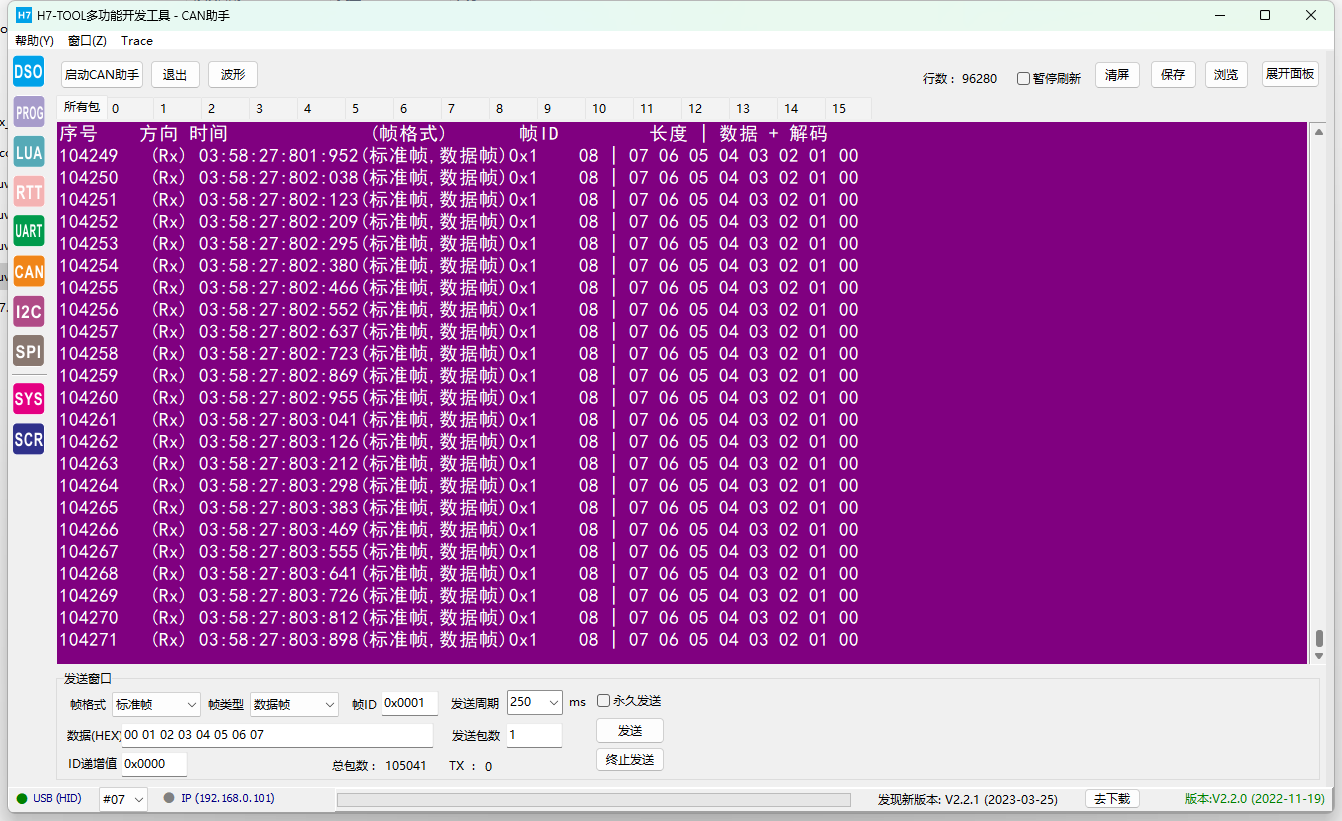

3、支持USB，以太网或WiFi方式的CAN/CANFD助手效果展示，同时支持局域网和外网控制。支持离线手持显示屏方式查看。
4、支持微秒级硬件时间戳，实时添加比较准确，收发消息后，实时上传给上位机的，并不是上位机软件来做的时间处理，用来测量消息时间是比较准确的。
5、支持实时保存CSV文件。
6、实际测试CANFD仲裁段1MHz，数据段2MHz速度下，设备连续不间断发送，每秒上万帧数据，TOOL实时接收1200万帧正常不丢包。
7、支持LUA脚本对数据解码和分窗显示。
8、支持在发送面板直接输入LUA语句控制发送逻辑。
9、原创CANFD Trace功能，不需要目标板额外做任何代码, 支持在线和脱机玩法.
10. 支持通过CANFD LUA小程序对目标板bootloder进行APP固件升级。
11、支持波形打印。

支持数据段8Mbps，仲裁段1Mbps

实际测试CANFD仲裁段1MHz，数据段2MHz速度下，设备连续不间断发送，每秒上万帧依然正常, 1200万帧依然正常不丢包

TOOL实时接收每帧64字节动态效果, 支持CSV格式实时存储

支持微秒级硬件时间戳，实时添加比较准确，收发消息后，实时上传给上位机的，并不是上位机软件来做的时间处理，用来测量消息时间是比较准确的

以太网或WiFi方式的CAN/CANFD助手效果展示，支持局域网和外网控制

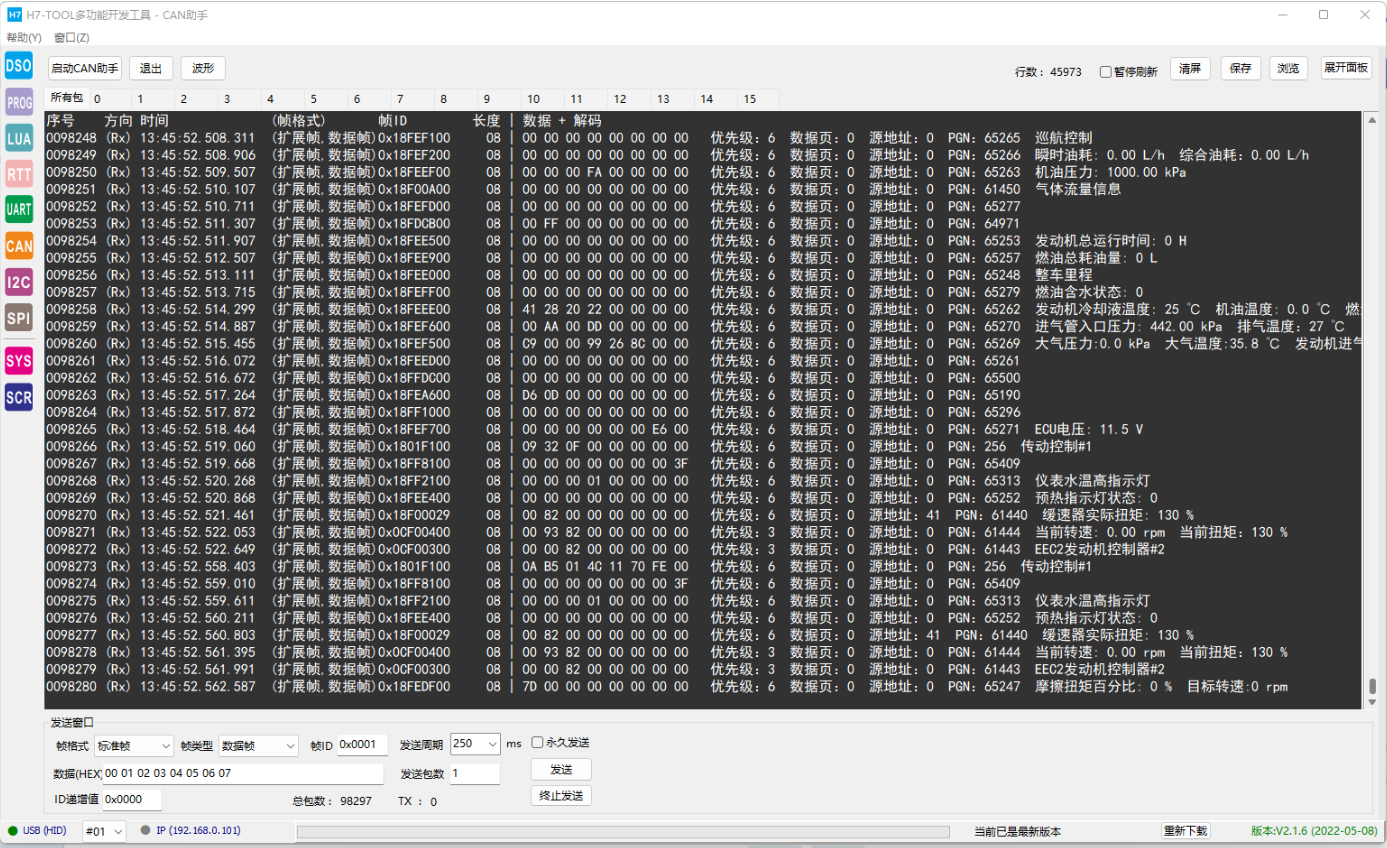

CANopen解析
（1）、支持CiA301得NMT，PDO，SDO，时间戳，紧急报文和同步报文的解析。
（2）、支持分窗口展示NMT，PDO，SDO等信息。

详细说明https://www.armbbs.cn/forum.php?mod=viewthread&tid=120863

J1939解析
这个解析器由坛友nnqtdf设计添加

OBD 15765解析

支持波形打印：

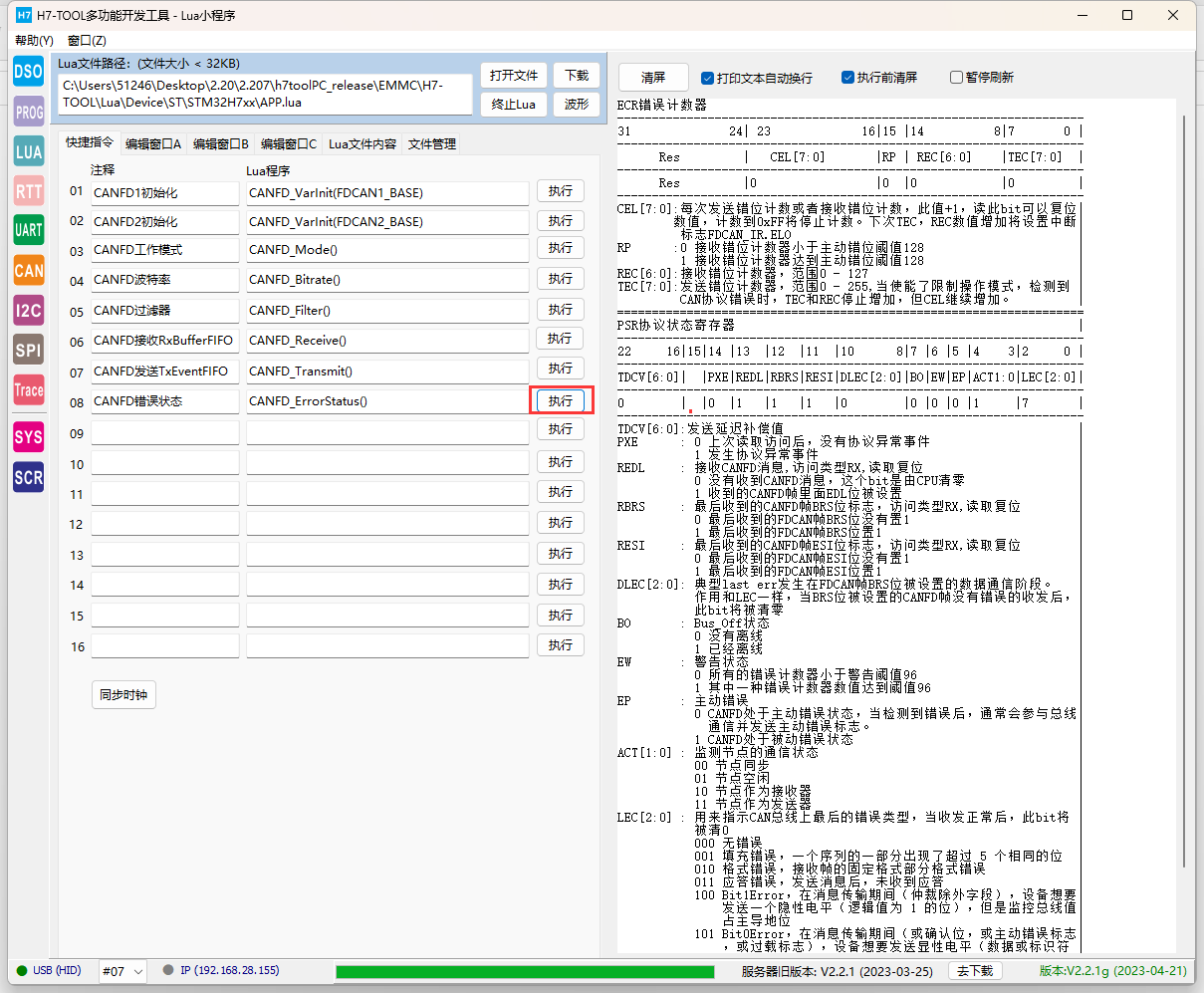

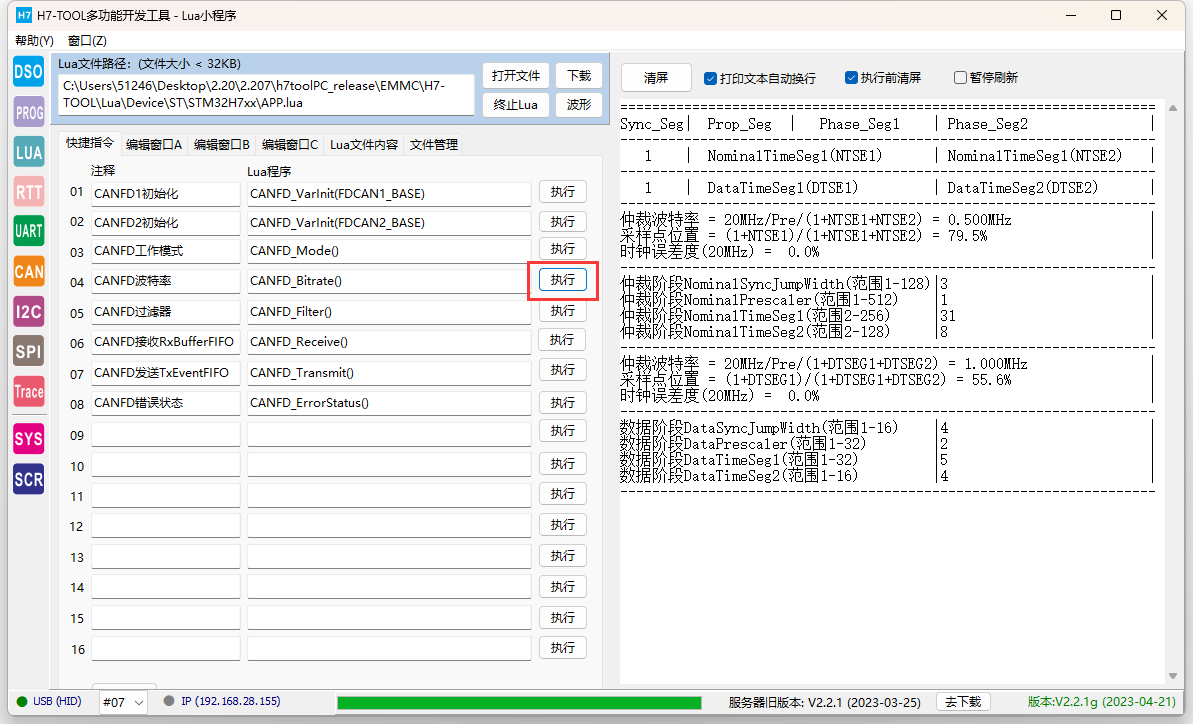

【CANFD Trace】
1、LUA小程序控制，使用灵活。
2、采用SWD接口直接访问目标板芯片的CANFD外设寄存器和CANFD RAM区实现，支持USB，以太网和WiFi方式以及内网和外网访问。
3、可以解析CANFD工作模式，波特率，采样点和是时钟误差率。

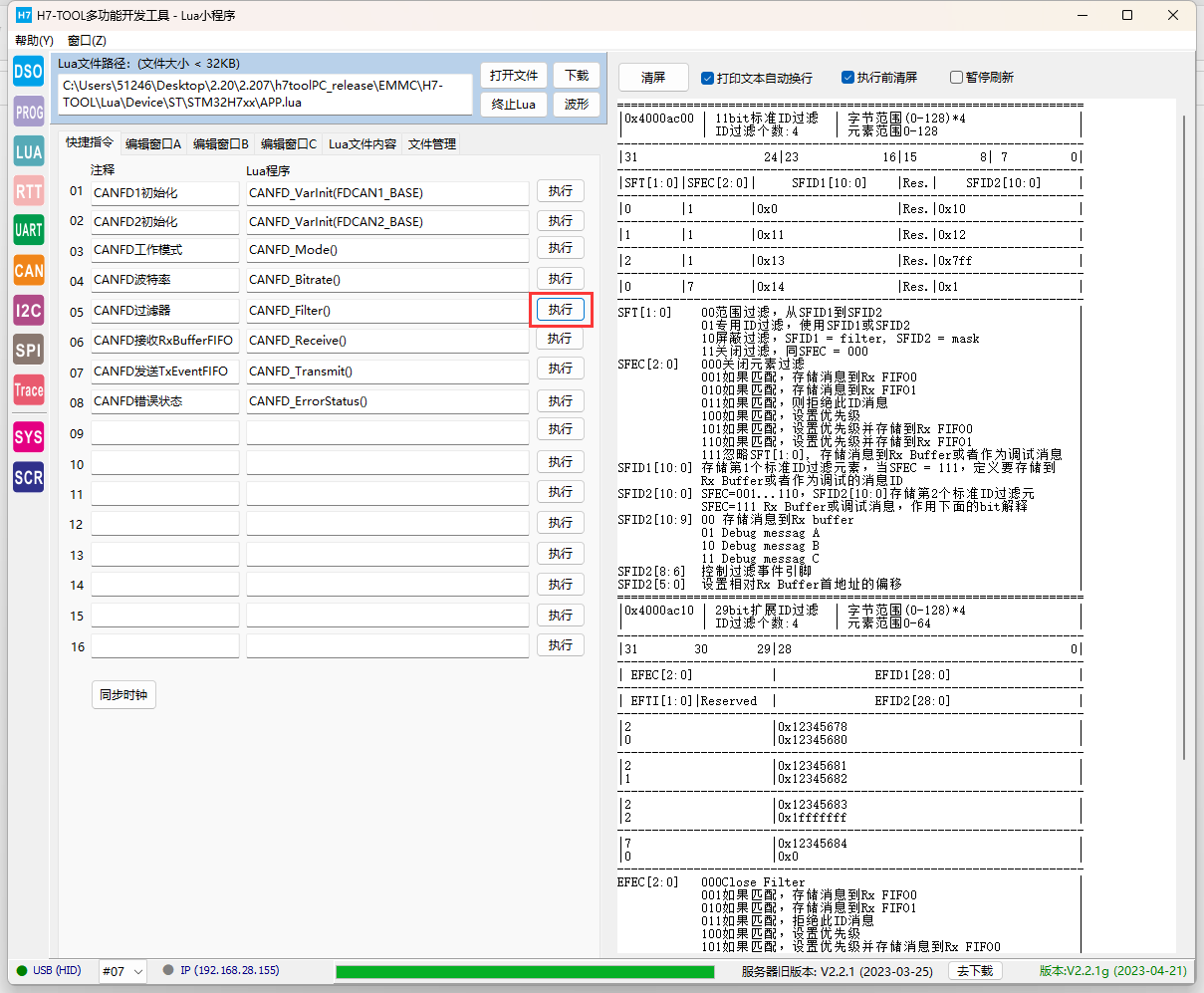

4、可以解析所有标准ID过滤器配置和所有扩展ID过滤器配置。
5、可以解析CANFD接收的Rx Buffer，Rx FIFO0和Rx FIFO1数据。
6、通过监测Tx Event FIFO解析Tx Buffer, TxFIFO/Queue的发送事件序列。
7、监测ECR错误计数器和PSR协议状态寄存器。
8、CANFD兼容经典CAN，CANFD用于经典CAN模式也是可以正常解析的。
9、CANFD基本都是采用博世的IP核，所以大家可以方便的修正移植到其他厂家的CANFD芯片监测。当前已经对STM32H7系列的CANFD1和CANFD2都进行了支持，后续会添加更多带CANFD芯片支持。当然，大家也可以自己修改添加。

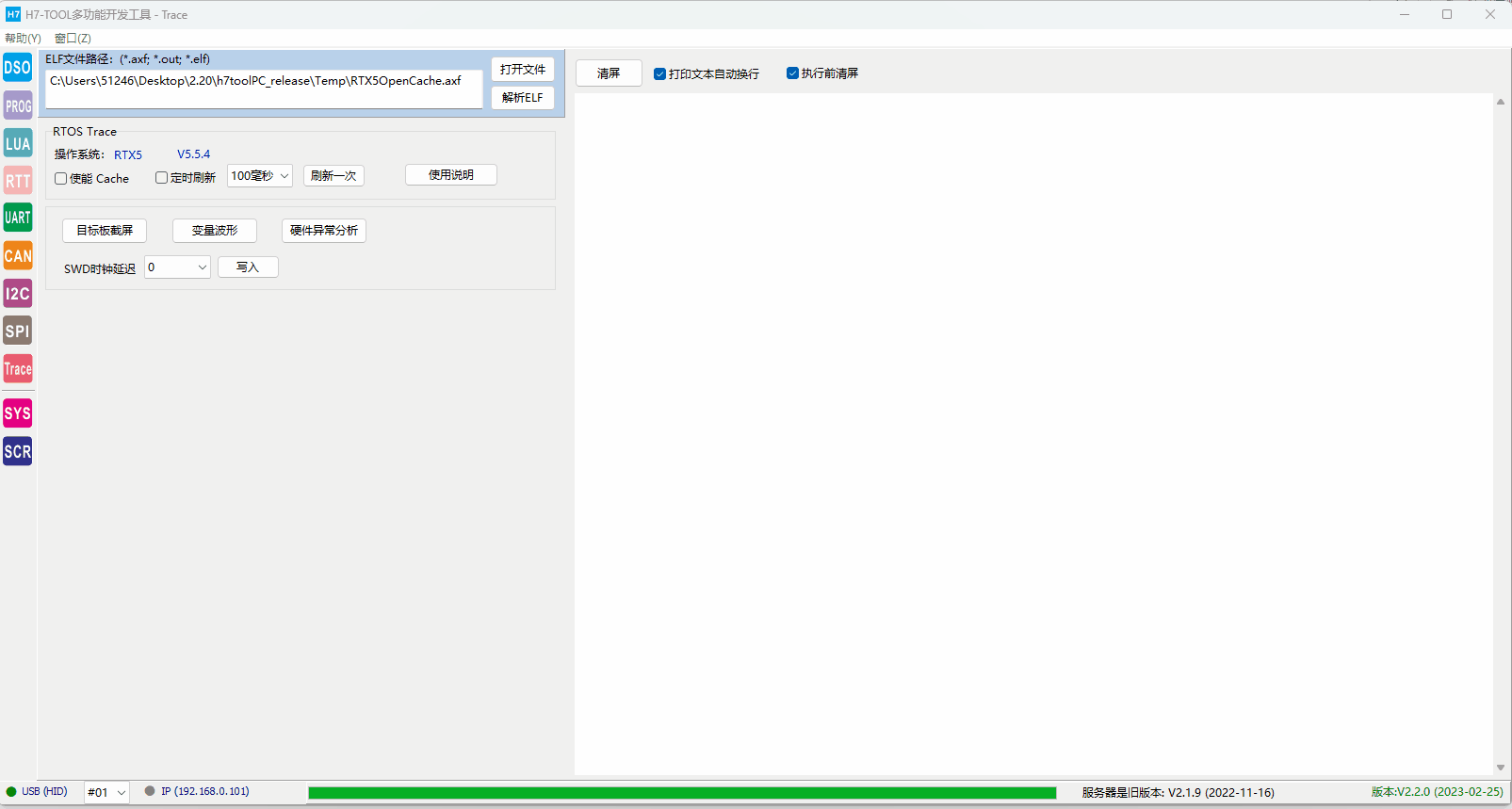

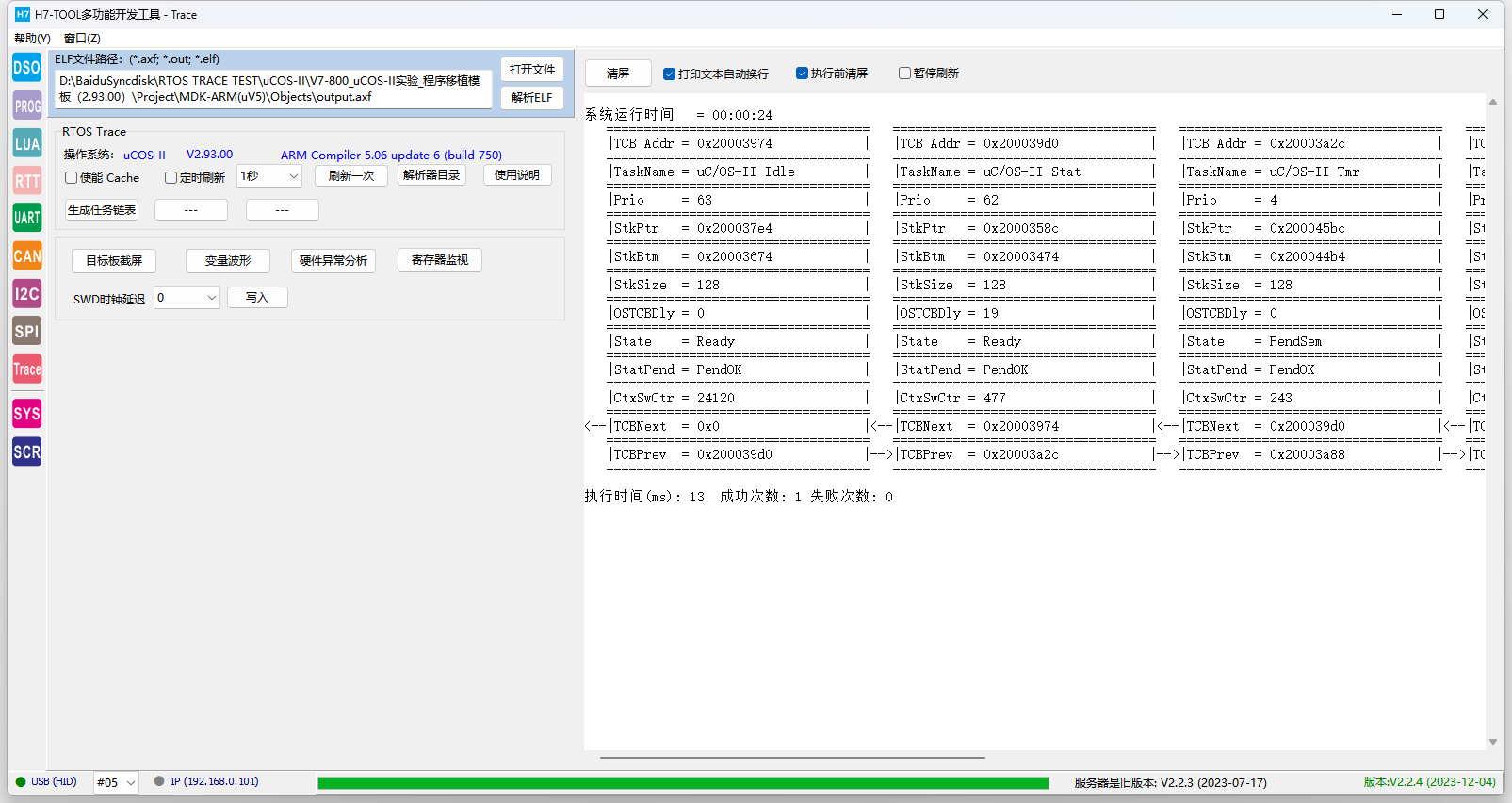

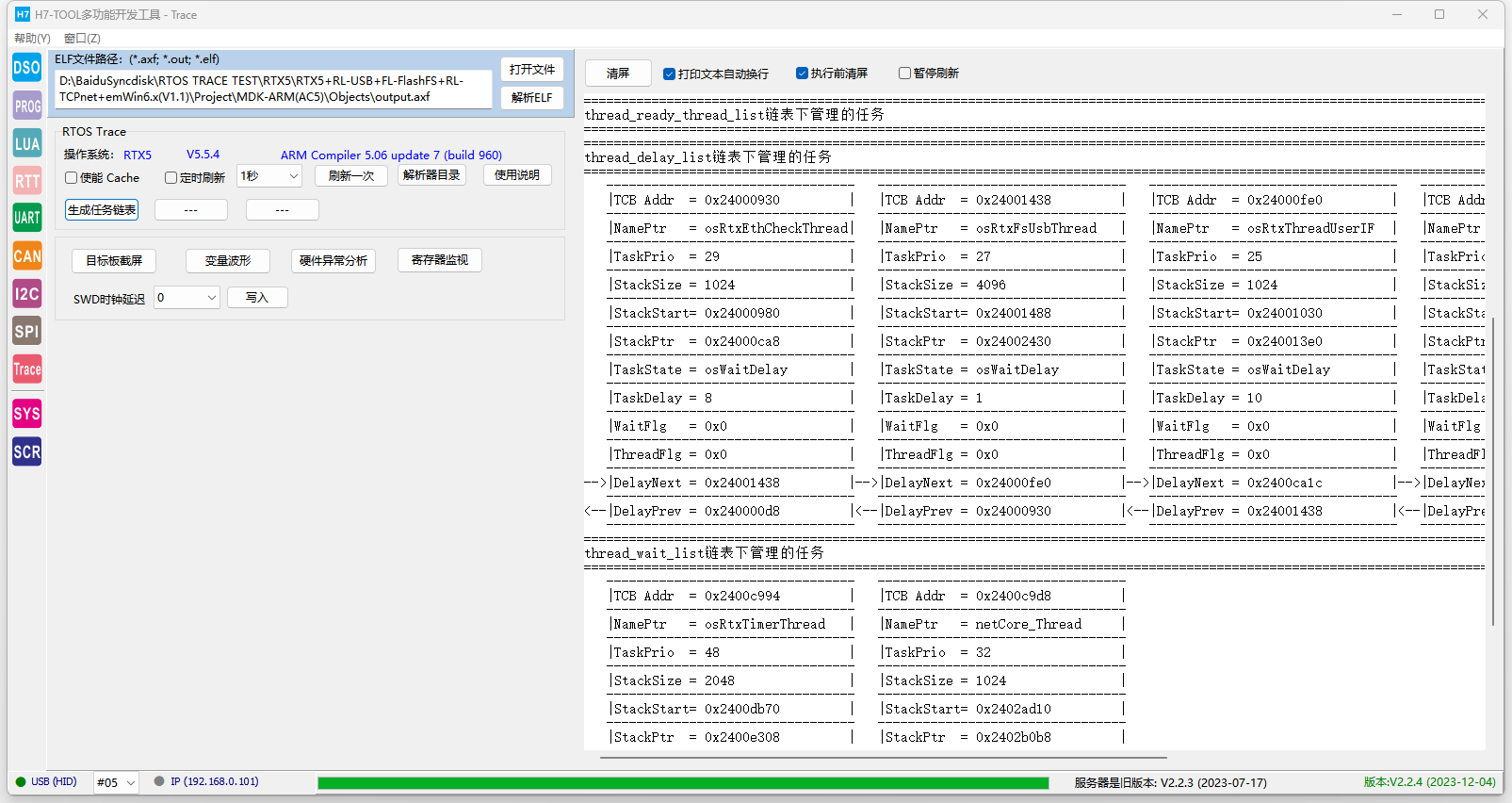

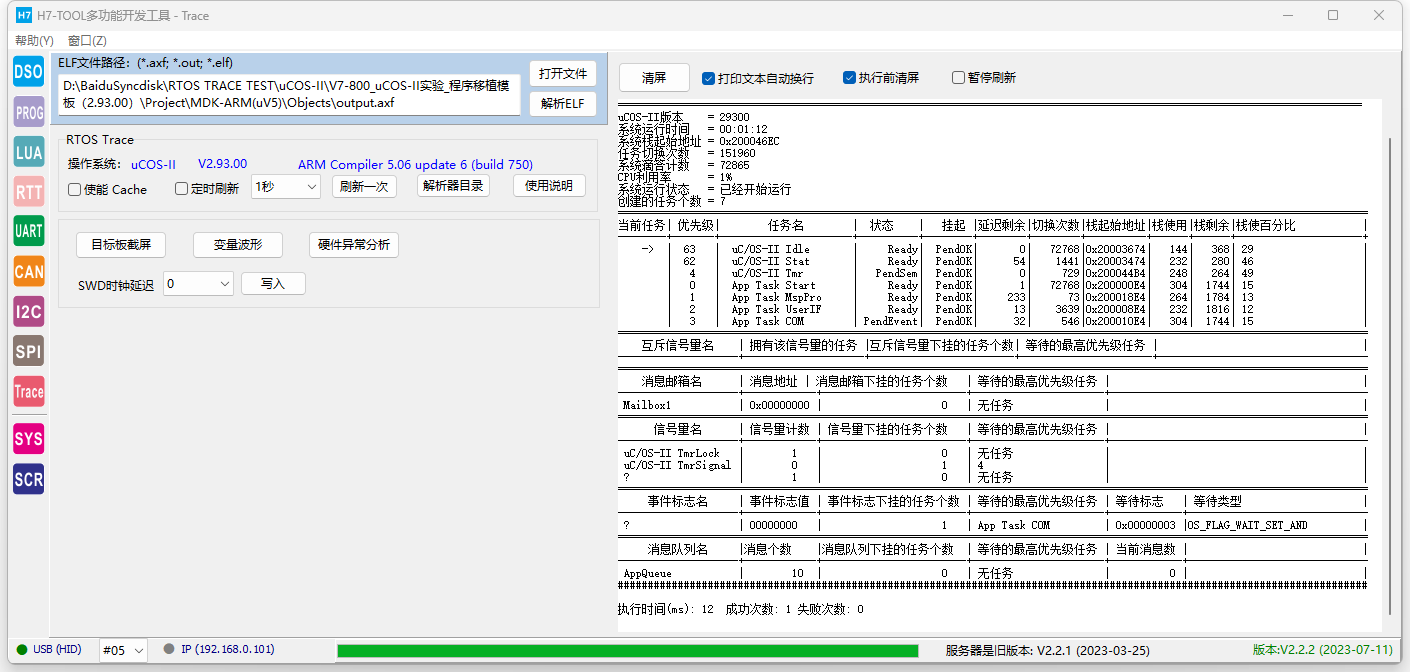

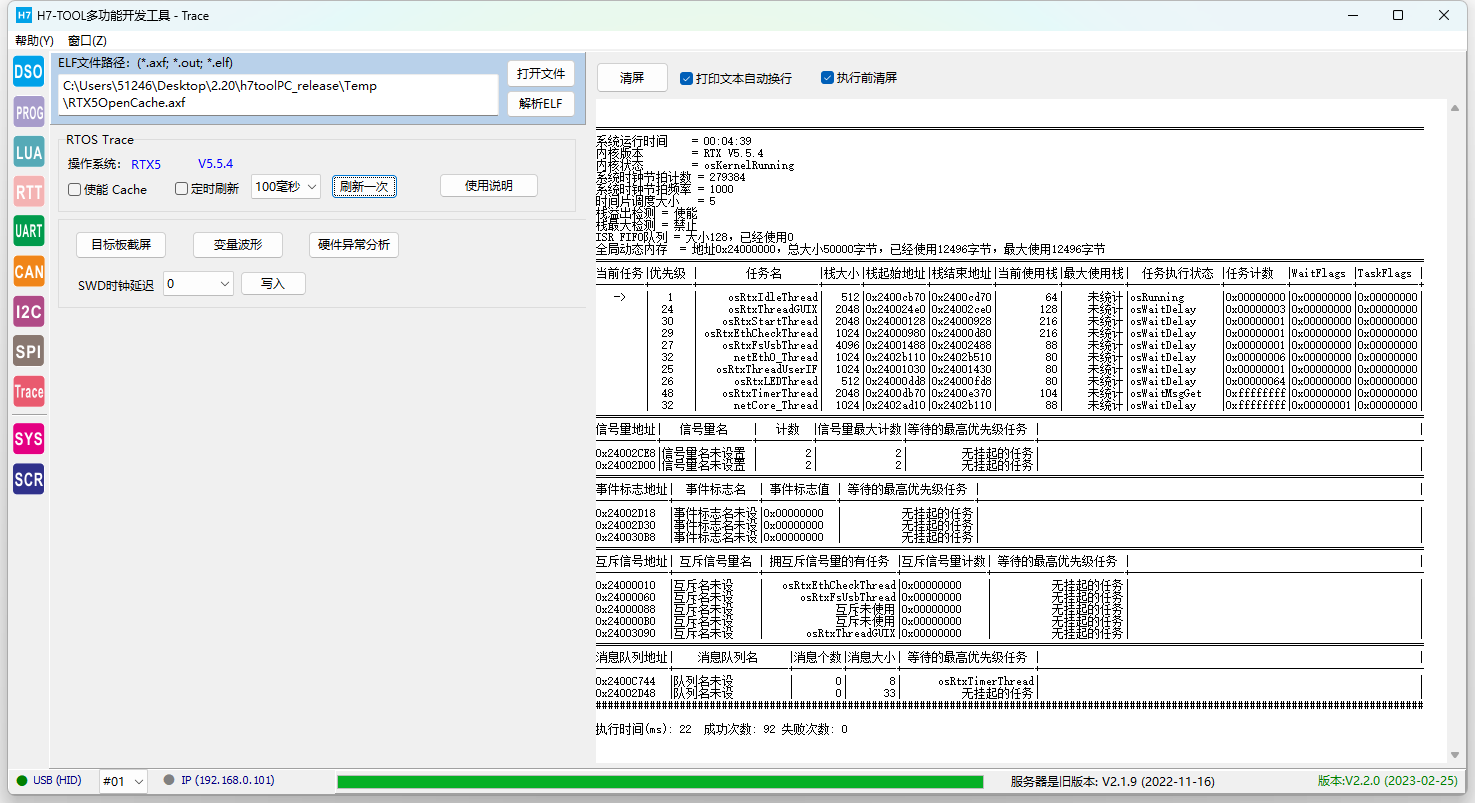

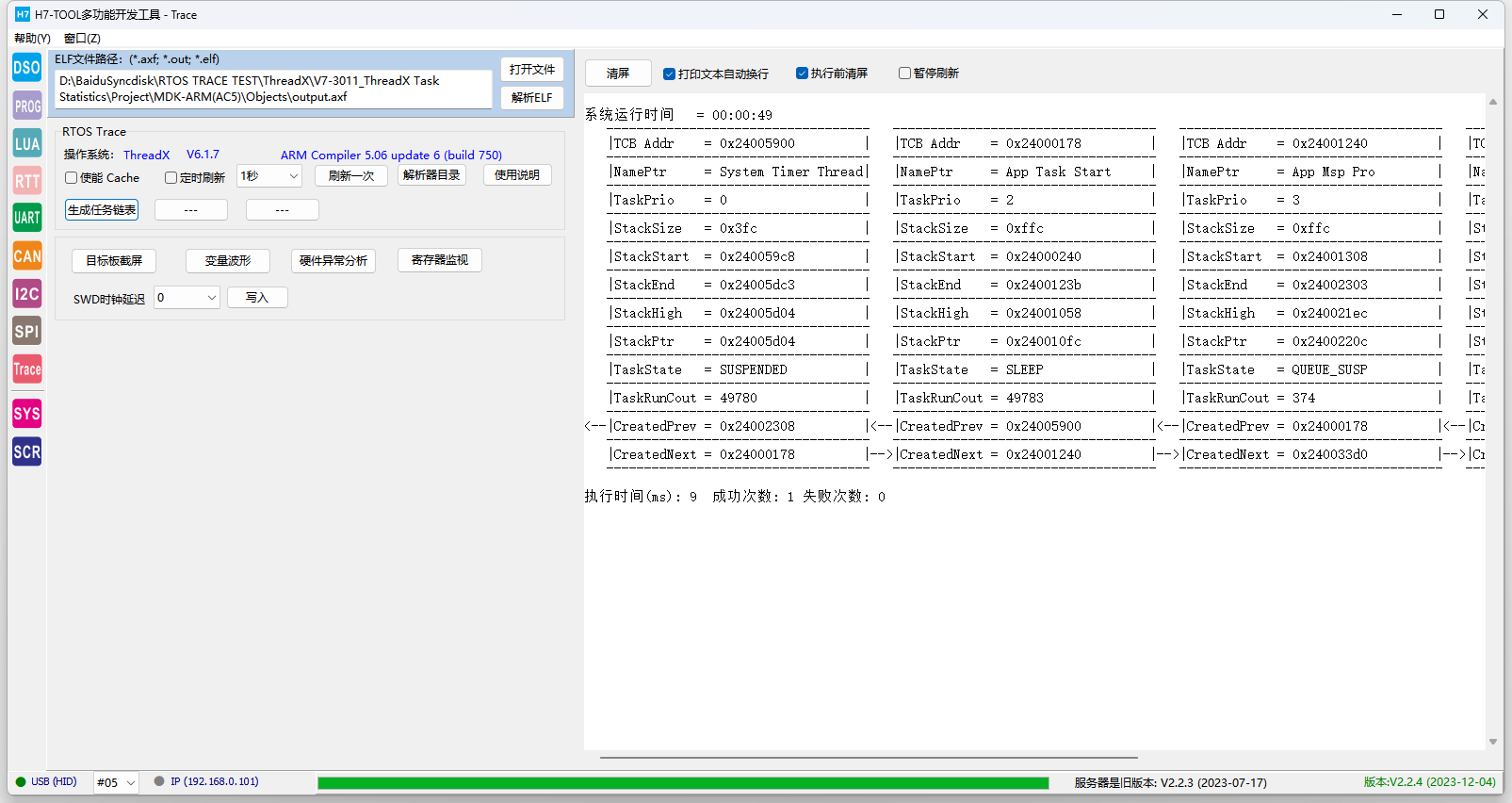

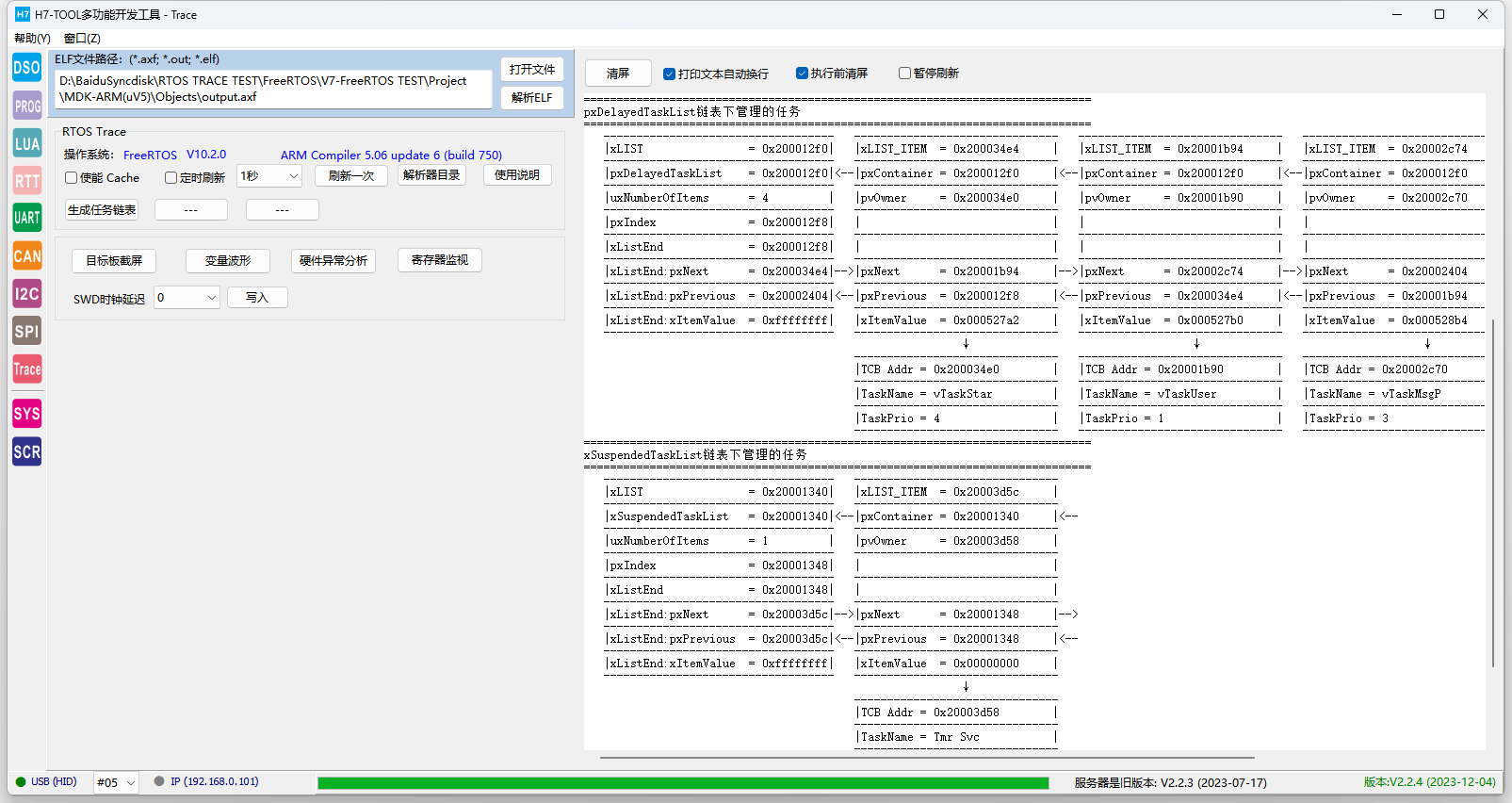

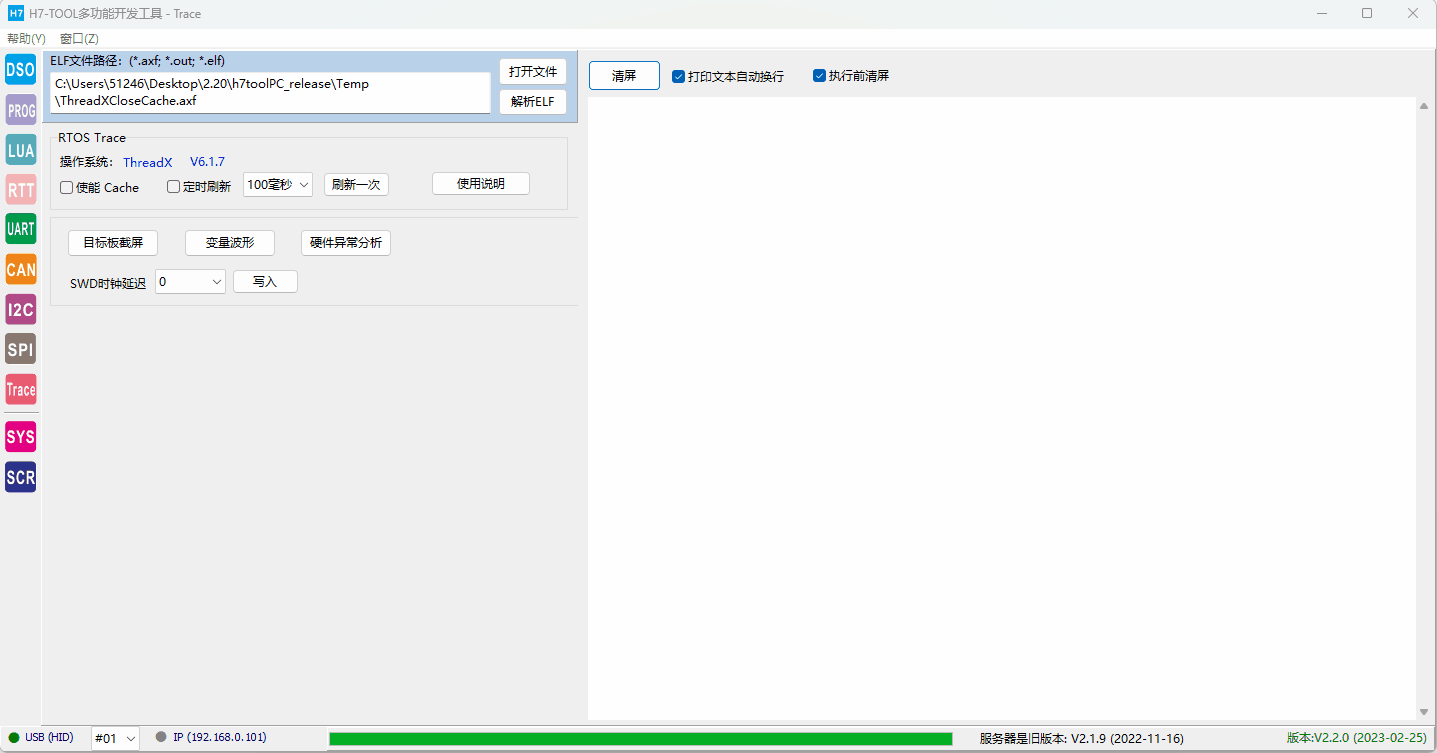

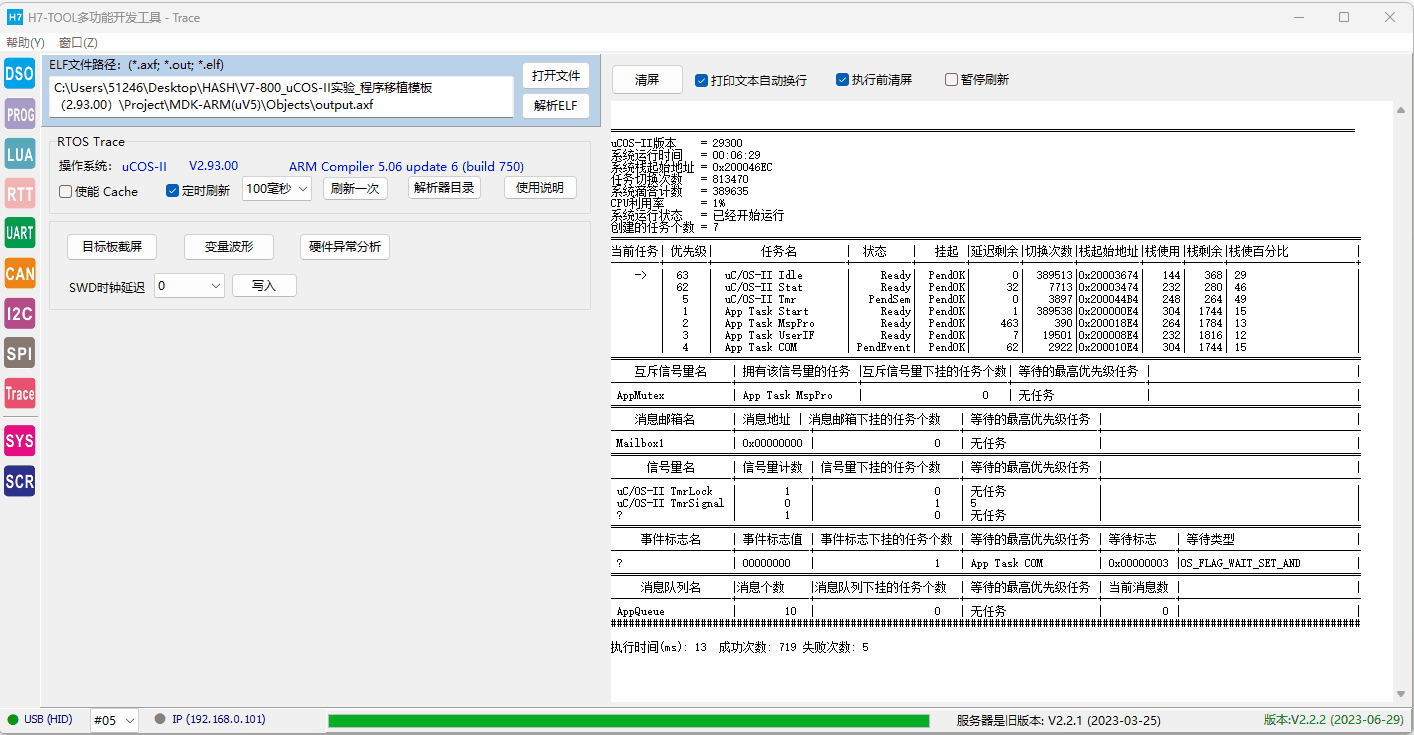

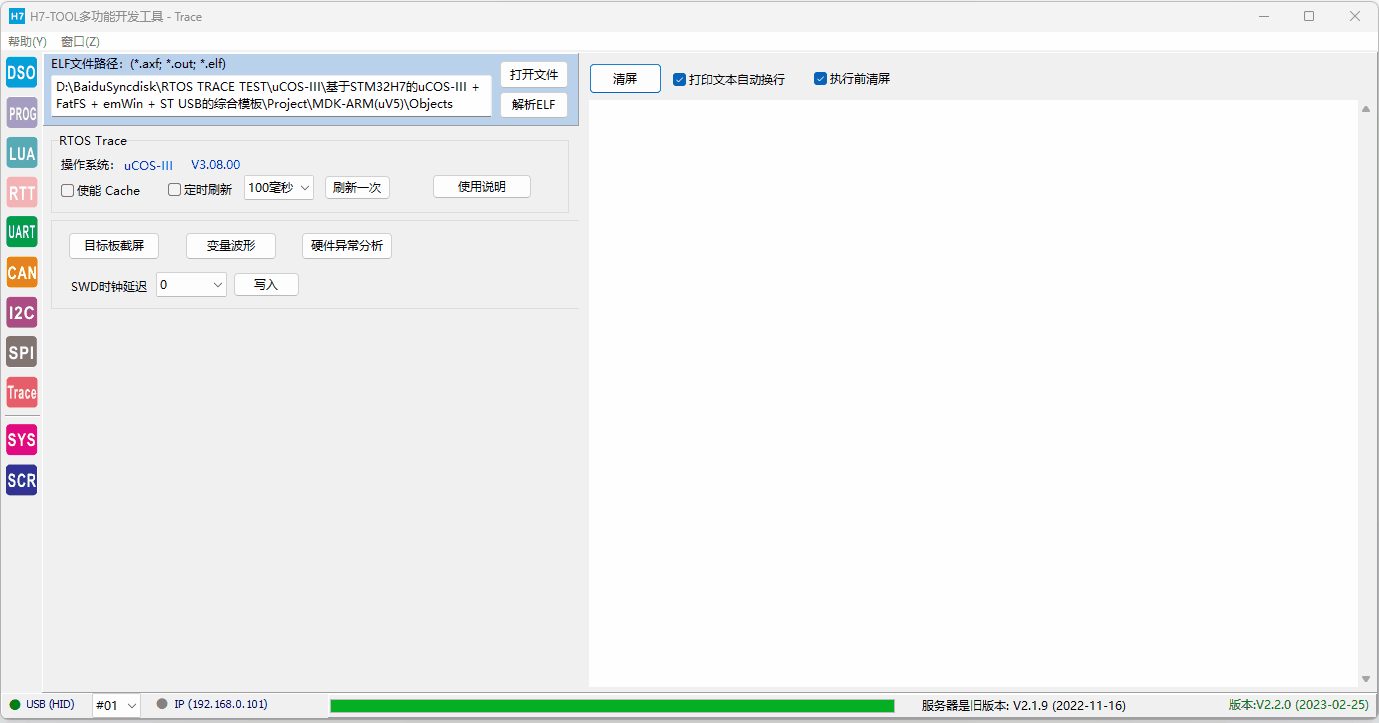

（1）已经支持RTX5，ThreadX，uCOS-III，uCOS-II和FreeRTOS。陆续增加RT-Thread，MbedOS，NuttX和Zephyr
（2）仅需用H7-TOOL的SWD接口连接目标板，可随时随地连接目标板，不复位目标板，不影响目标板的正常功能.
（3）不需要目标板额外做添加任何代码。
（4）支持WiFi、以太网和USB连接，支持外网远程访问。USB访问速度最快。
(5) 支持RTOS Trace链表功能，可以一键了解内核链表框架。OS内核源码就是通过各种链表组装起来的，让大家更直观的看内核实现。

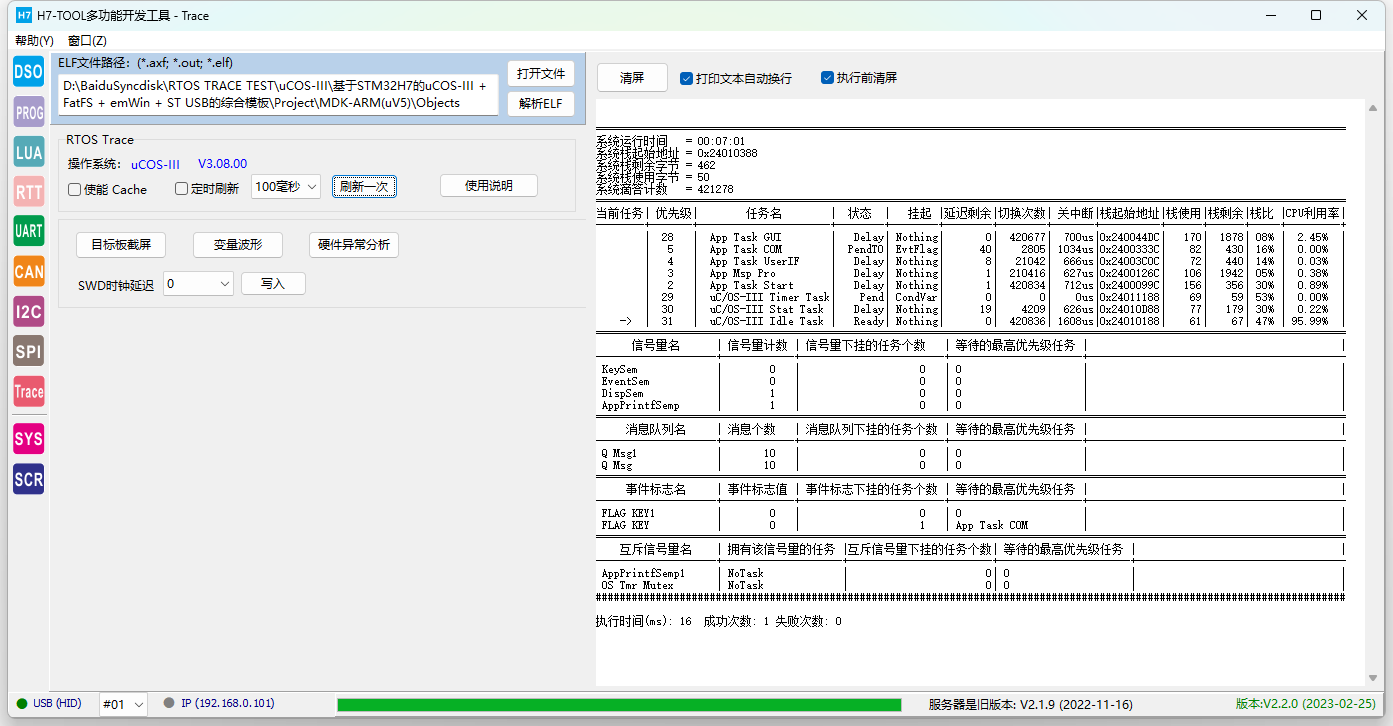

uCOS-III单次点击效果：

下面是uCOS-III勾选“定时刷新” 动态效果：

uCOS-III链表展示：

同理，RTX5的单次点击效果如下：

RTX5的动态刷新效果：

RTX5链表展示：

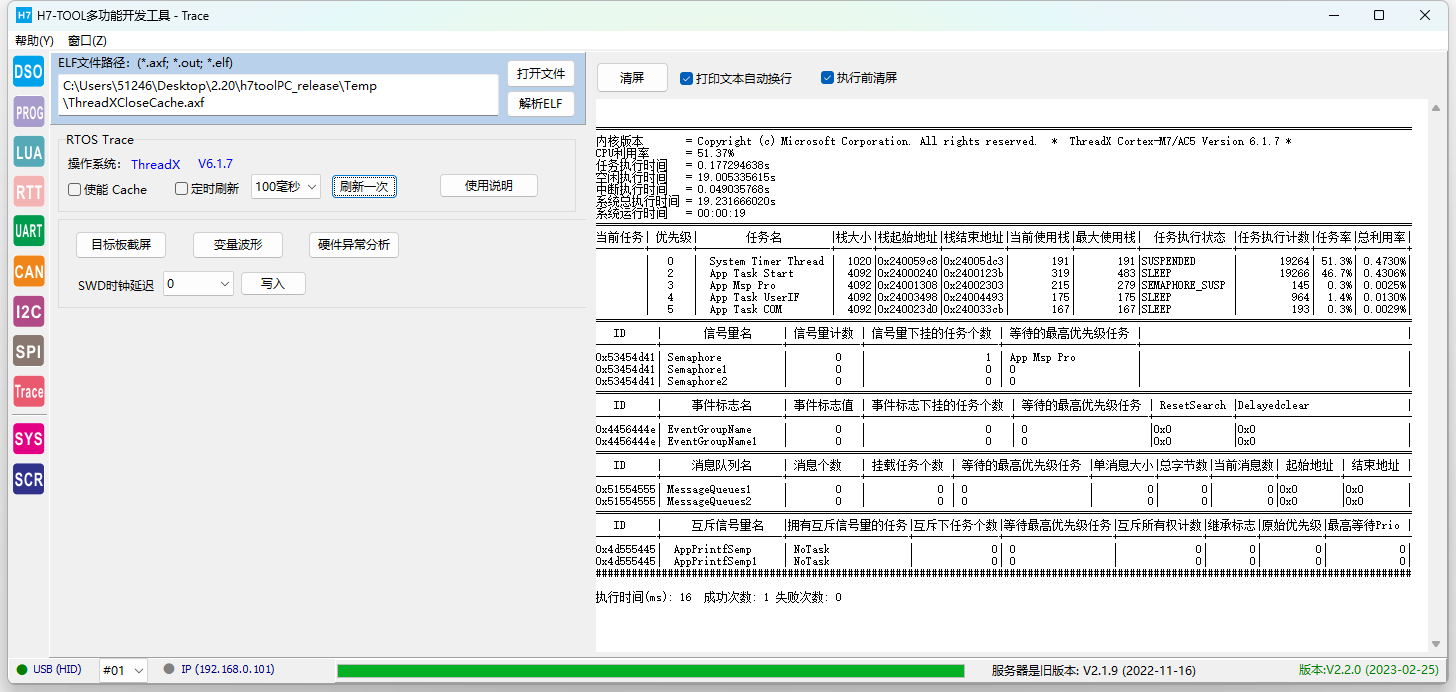

ThreadX的单次点击效果如下：

动态效果如下：

ThreadX链表展示：

uCOS-II的单击效果如下：

动态效果如下：

uCOS-II链表展示：

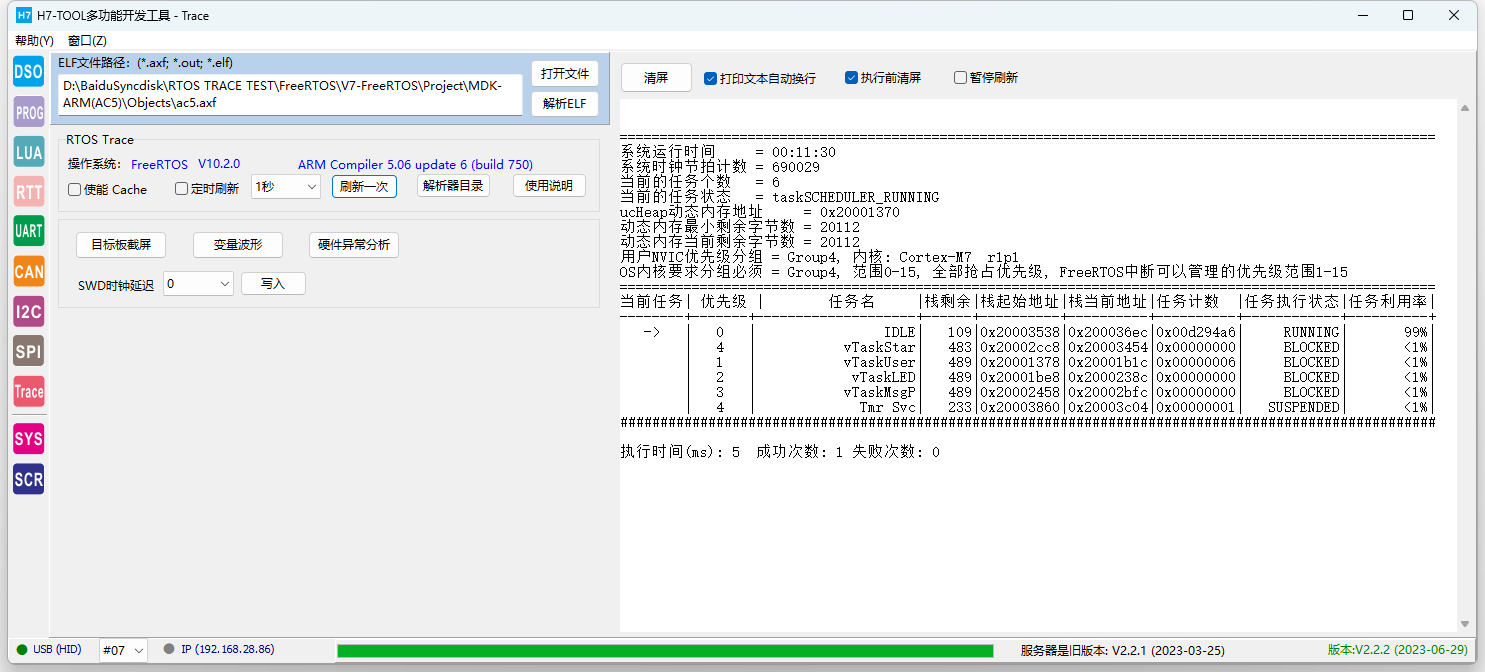

FreeRTOS的单击效果如下：

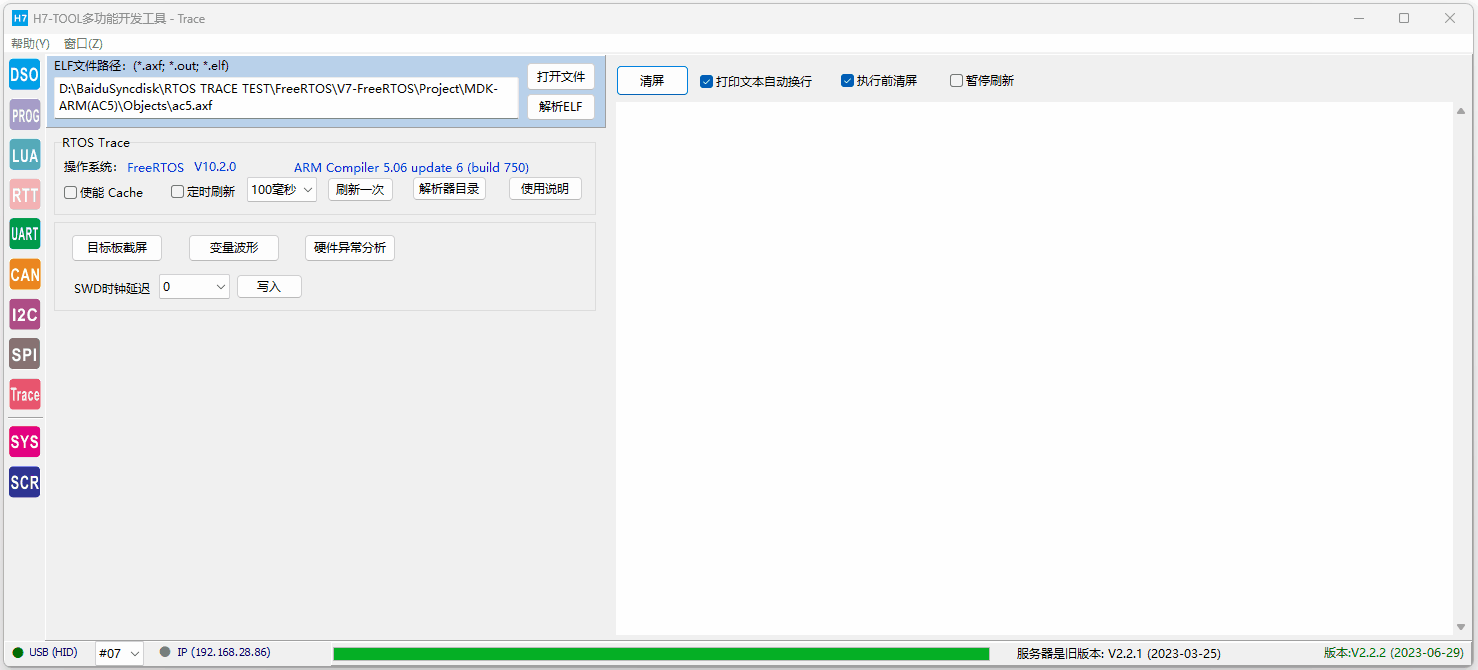

动态效果如下：

FreeRTOS链表展示：

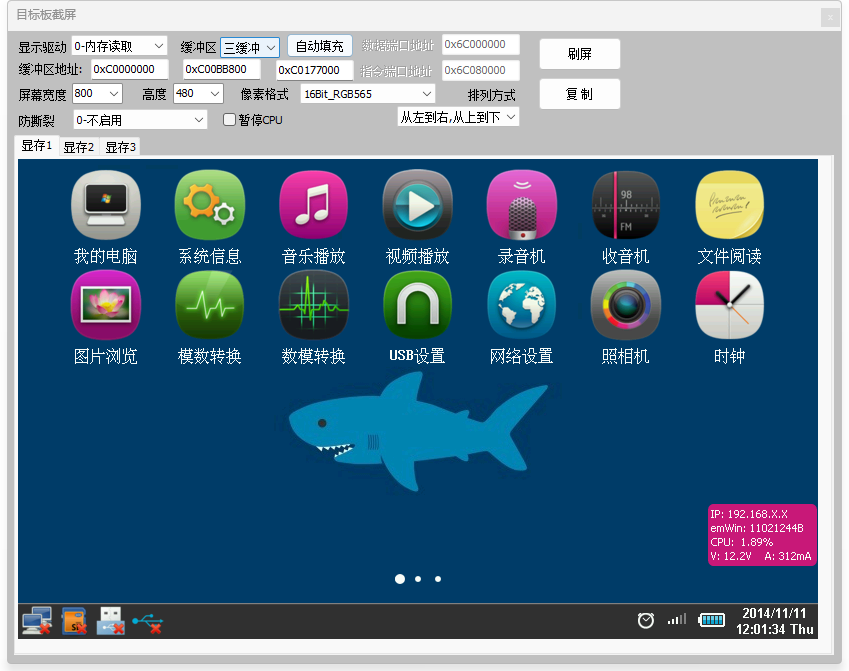

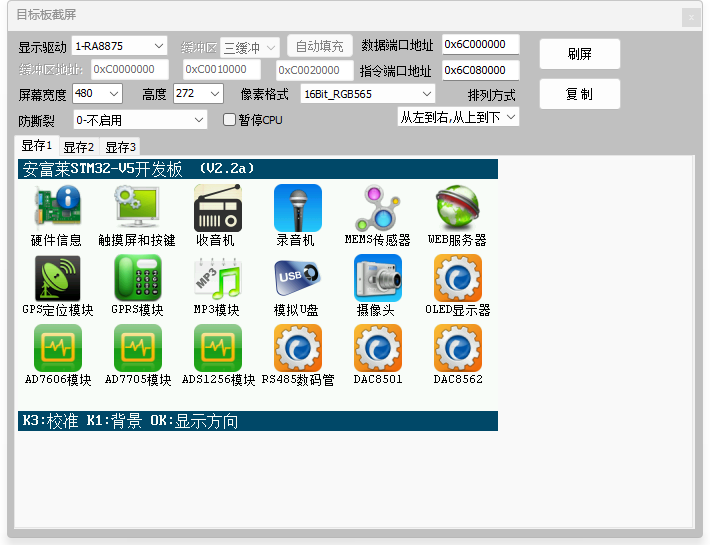

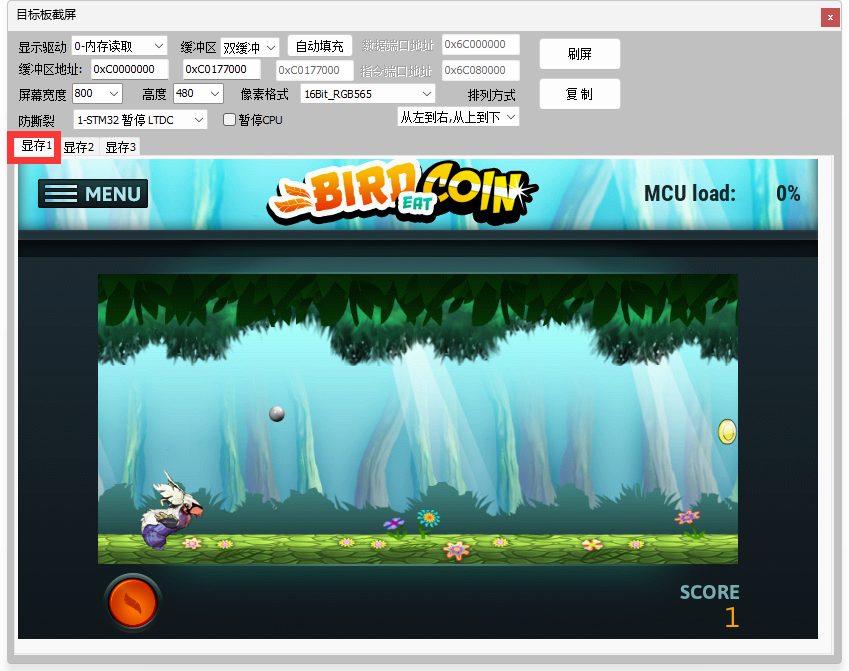

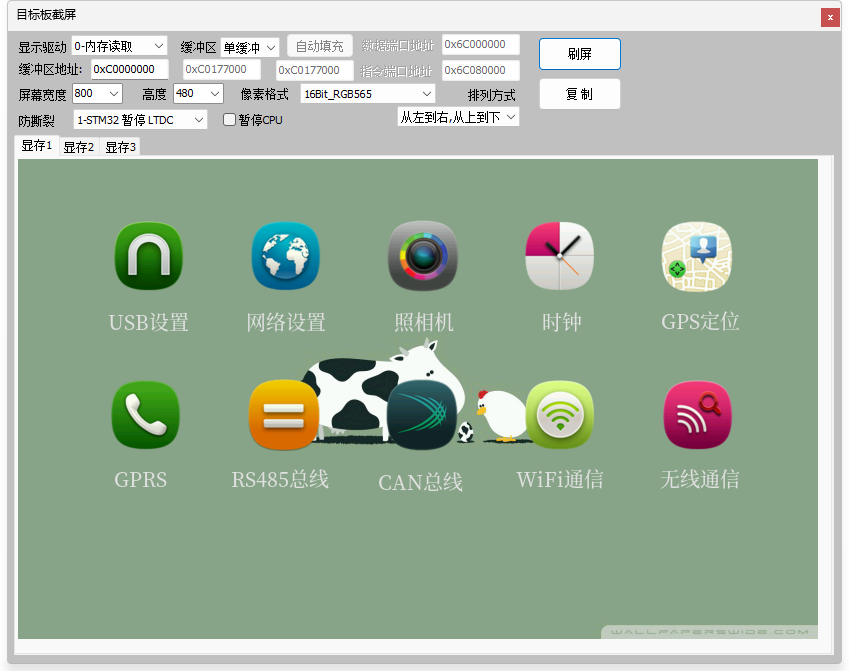

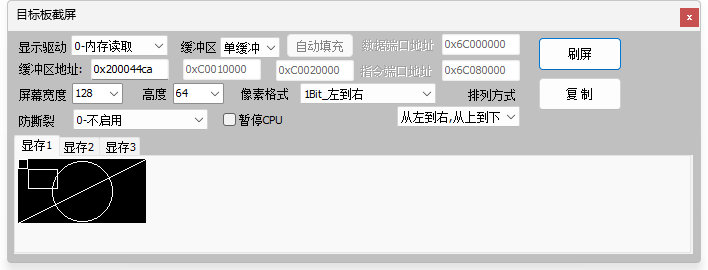

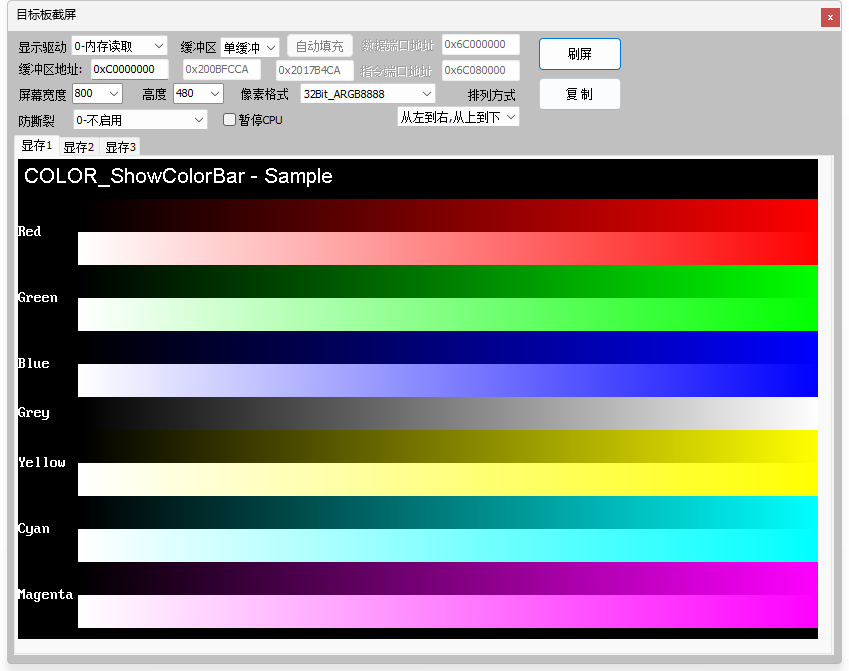

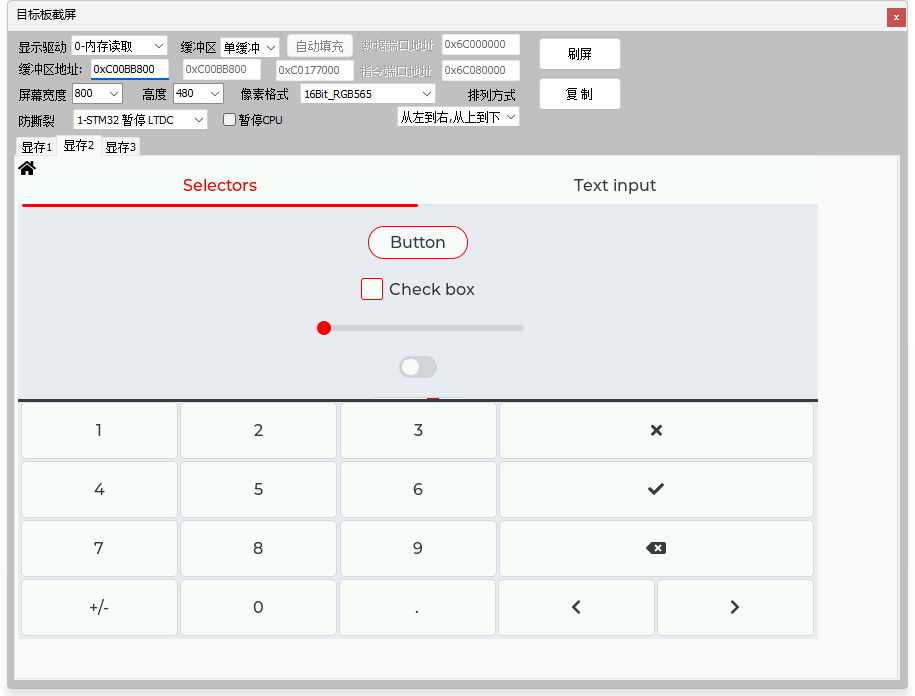

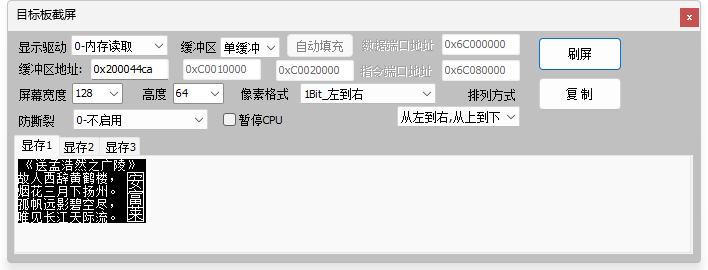

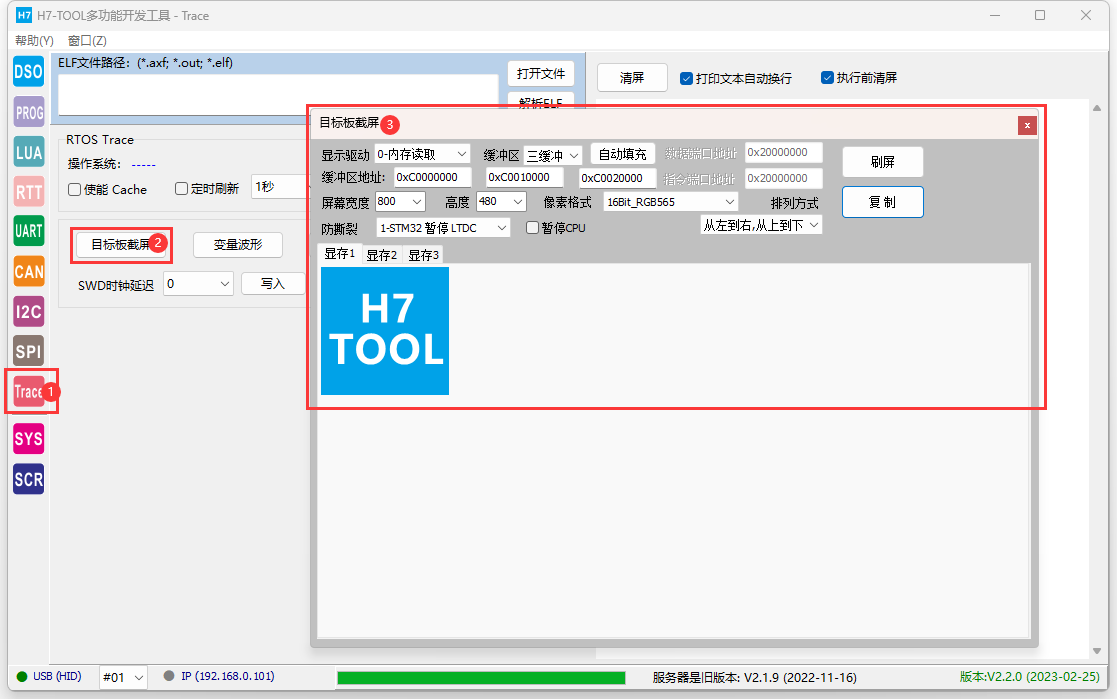

早期包括现在做产品效果展示，需要截屏时，很多时候依然采用的SD卡/U盘这种的古老方案，不仅麻烦，而且繁琐。此功能为此而生

1、用户仅需接上SWD接口（3线，4线或者5线均可），无需用户嵌入代码到目标，填入显存地址即可，通过这个功能，会大大方便大家产品效果展示。
2、支持RGB接口屏和总线接口屏方式，对于总线接口方式，比如使用STM32的FSMC总线外接ili9488，RA8875都是没问题的。并且也支持FSMC总线方式外接OLED屏读取。
3、裸机，TouchGFX，ThreadX GUIX，emWin，LVGL，AWTK全部测试通过，含多缓冲方式玩法。
4、颜色格式支持RGB565、RGB888、ARGB8888和1bit单色屏。
5、支持USB，WiFi和以太网通信方式，支持内网和外网访问，由于截图是原始数据，数据量较大，推荐用USB方式获取。

RA8875

ili9488

单色屏

emWin多缓存

TouchGFX

GUIX

LVGL

AWTK

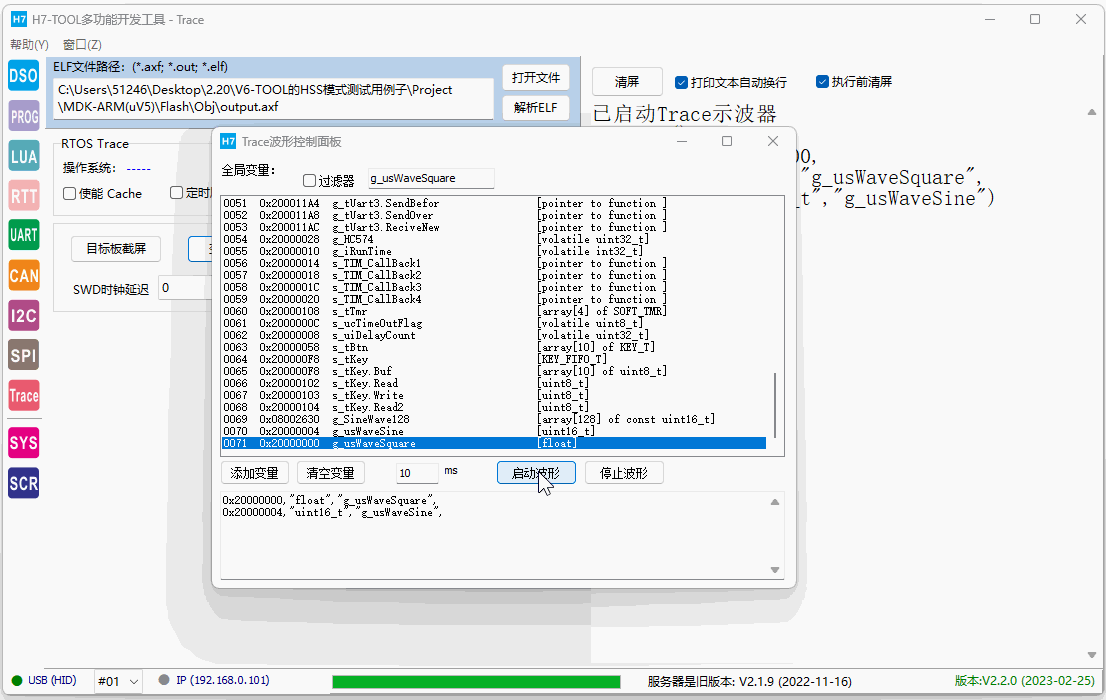

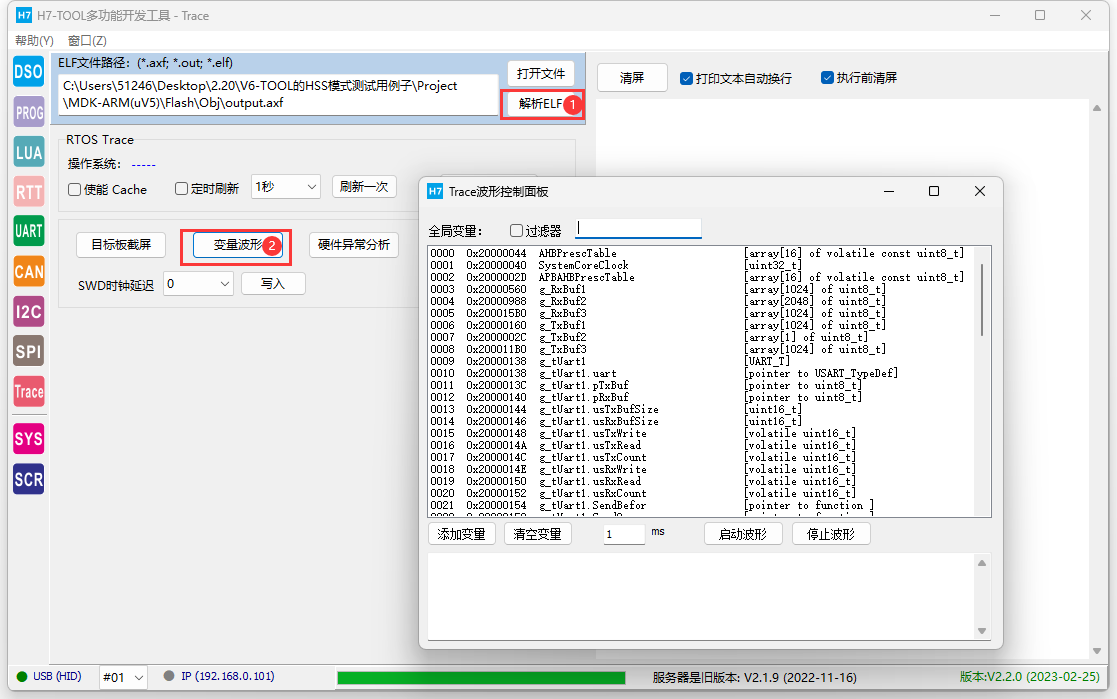

Scope波形，支持导入elf，axf，out文件来解析工程的全局变量，含结构体变量成员
1、用户仅需接上SWD接口（3线，4线或者5线均可），无需用户嵌入代码到目标，全程无需复位芯片，直接读取即可，而且随时随地都可以连接目标板，不影响目标板的正常功能，不需要额外资源。
2、JScope的HSS模式是采用的定时器查询方式，如果需要自己控制，大家可以使用TOOL提供的RTT波形打印方式。
3、支持USB，WiFi和以太网通信方式，支持内网和外网访问，其中USB方式速度最快，使用WiFi和以太网方式根据网络情况，调节读取速度。

动态效果：

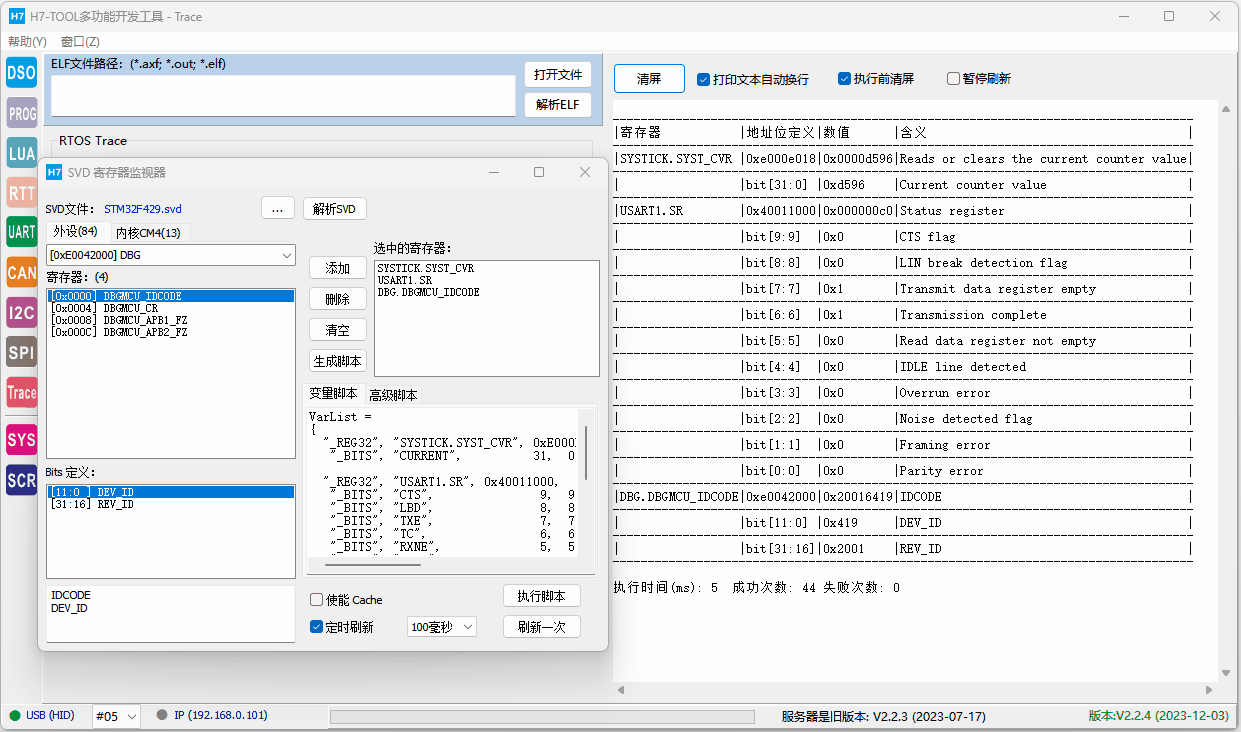

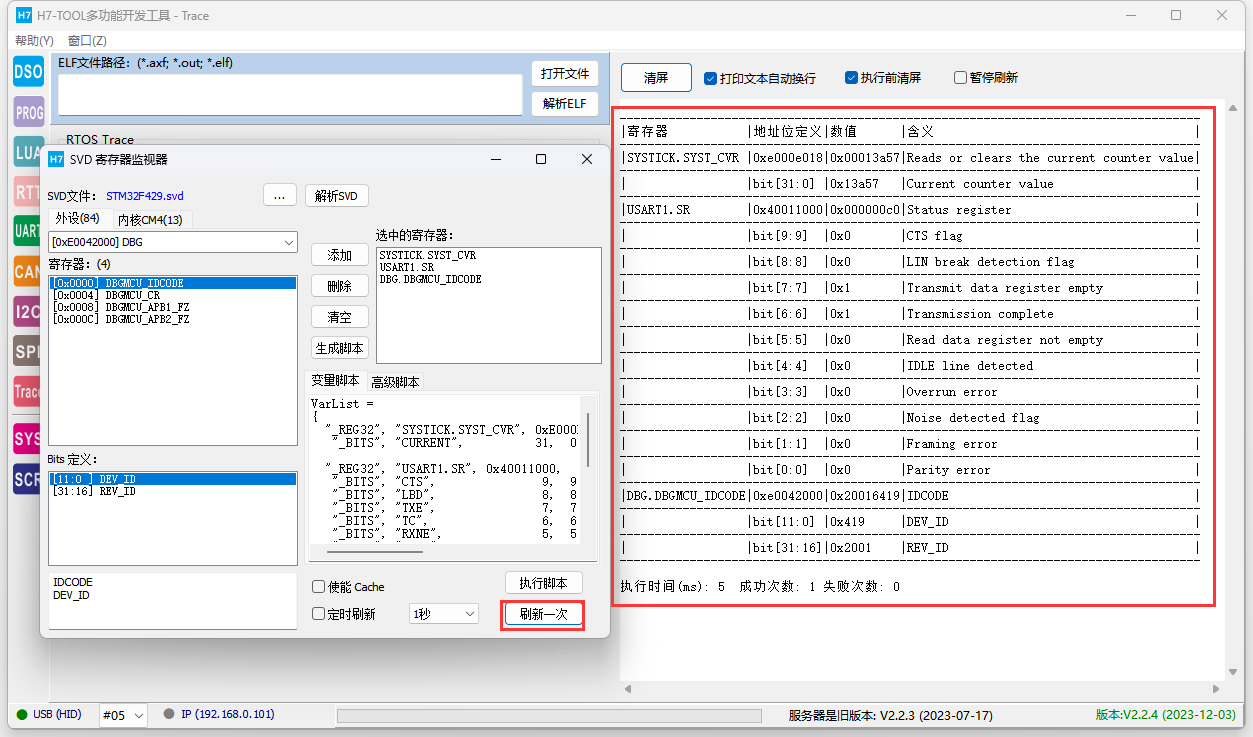

CMSIS-SVD文件解析功能，直接读取各个IC厂家提供的SVD文件，像MDK,IAR在线调试实时检测外设

1、MDK, IAR等在线调试有两个重要功能，一个是断点，单步调试等玩法。还有一个就是外设寄存器状态，内存数据等实时检测。我们本次要实现的是后者，当前TOOL就可以读写外设寄存器，但是需要看IC数据手册来获取外设地址，非常不方便。针对这个问题，IC厂家都有推出CMSIS-SVD文件，这个文件包含了所有外设寄存器地址，甚至每个寄存器每个bit的含义。所以TOOL能够解析这个文件，意义重大。
2、通过LUA小程序，我们可以离线，WiFi，以太网和USB四种玩法，且支持内网和外网远程。

当前整理了一大批厂家的CMSIS-SVD文件到TOOL软件包里面，不用大家自己找了，没有整理到的，后面再逐步添加，大家也可以直接使用自己电脑上带的。大部分厂家制作的CMSIS-SVD文件都是复合规范的。

效果：

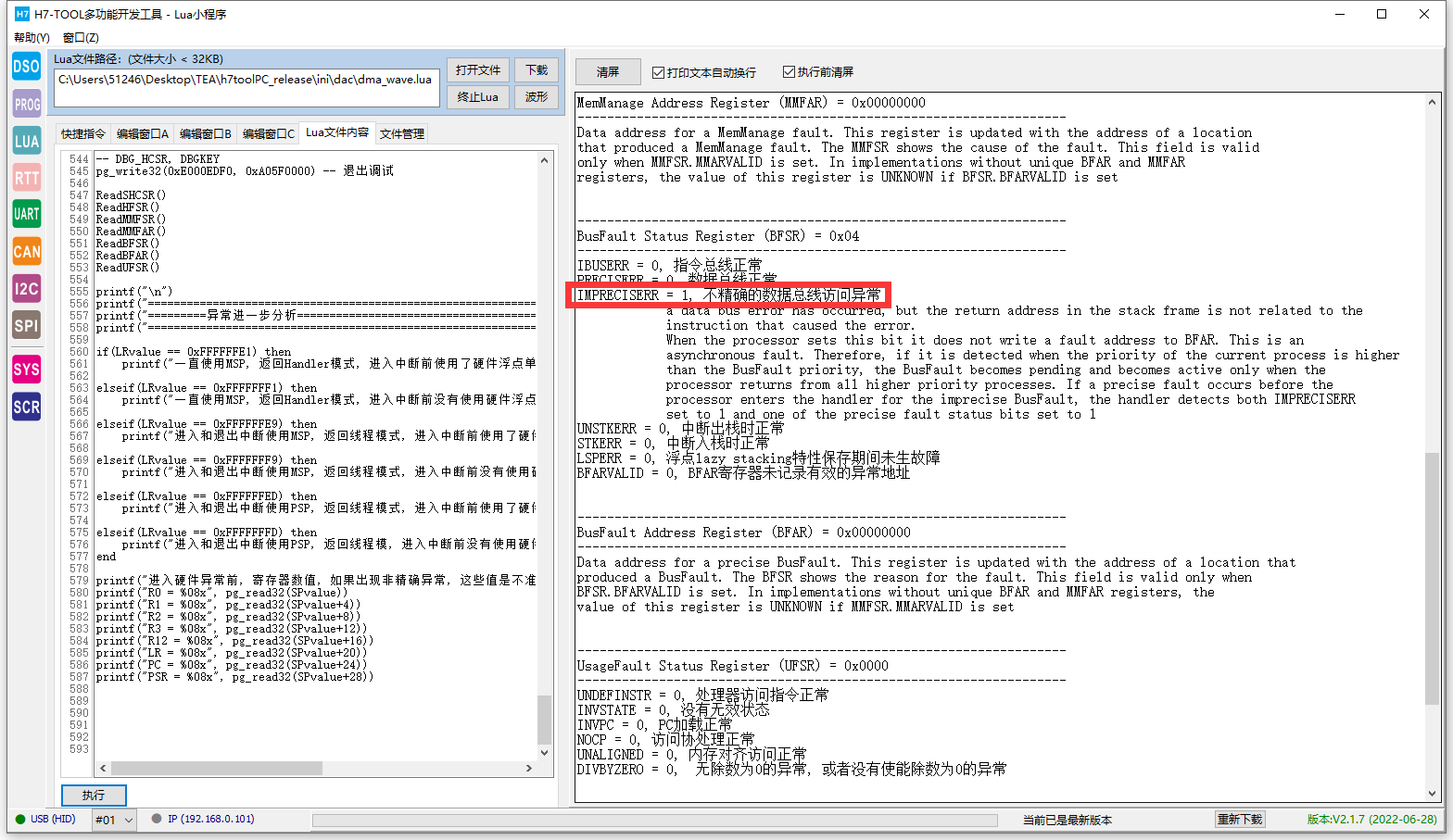

上电后一段时间进入硬件异常，或执行某个功能就进入硬件异常，我们可以方便的通过IDE软件或者嵌入的异常分析代码来锁定问题位置。
而运行比较长的时间，比如两周，一个月等，这就不方便挂个电脑分析了。
挂个TOOL就比较方便，可以长时间检测跟踪芯片的运行，出问题的时候可以关键信息导出来。简单的可以TOOL自带显示屏直接分析出结果，复杂的可以电脑端上位机软件分析。

在线检测

离线检测

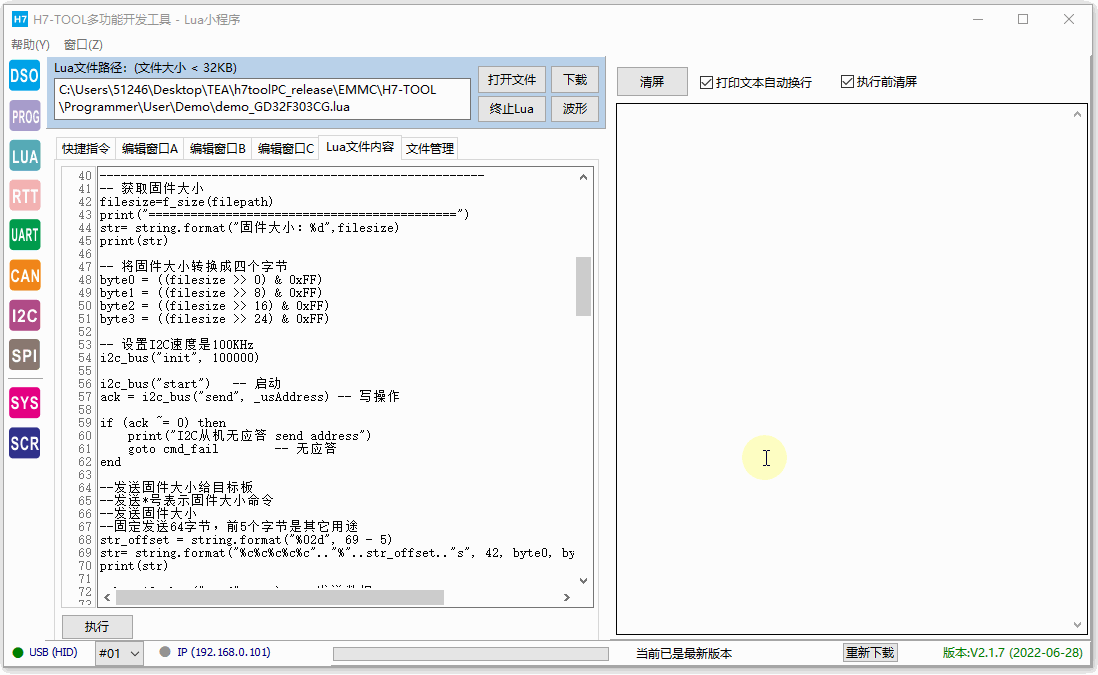

LUA脚本的好处是用户可以根据自己注册的一批API（当前TOOL已经提供了几百个函数供大家使用），实现各种小程序，不再限制Flash里面已经下载的程序，就跟手机安装APP差不多，所以在H7-TOOL里面被广泛使用，支持在线调试运行，支持离线运行。

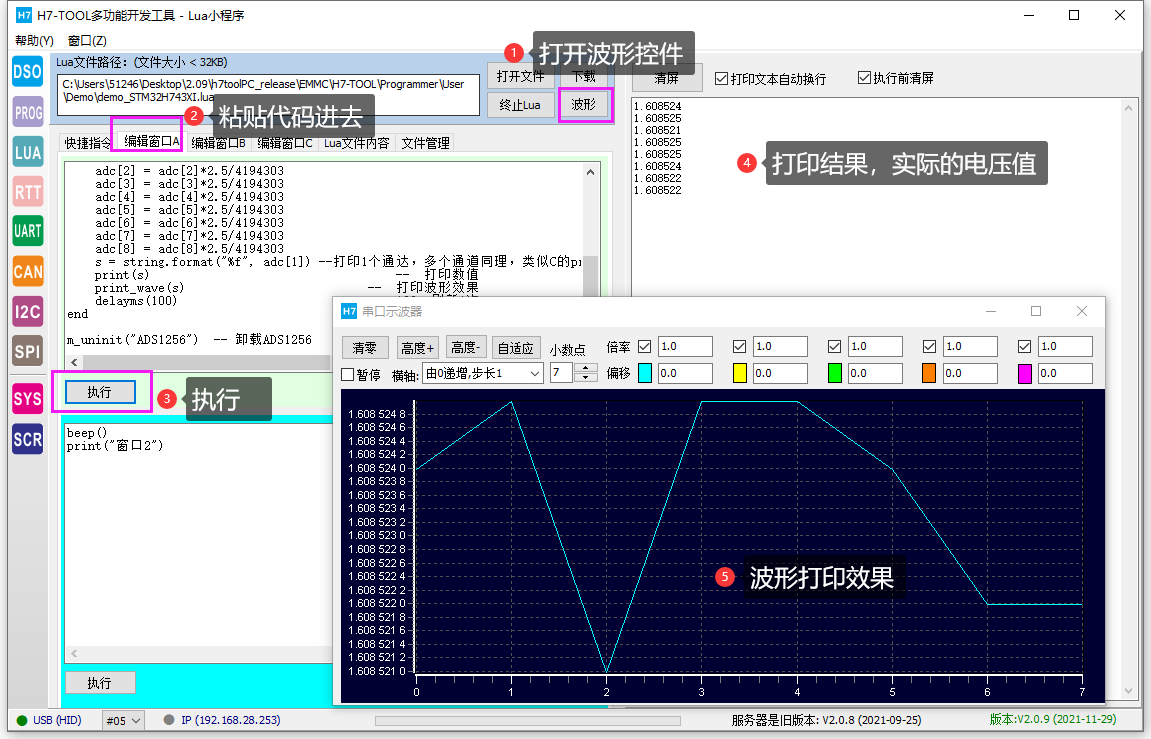

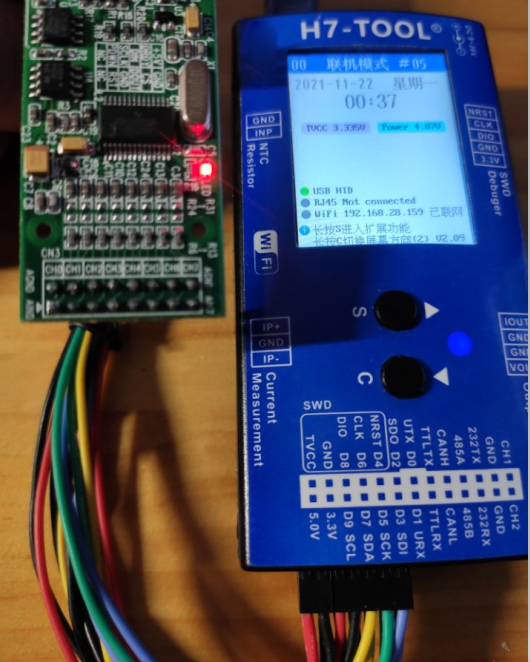

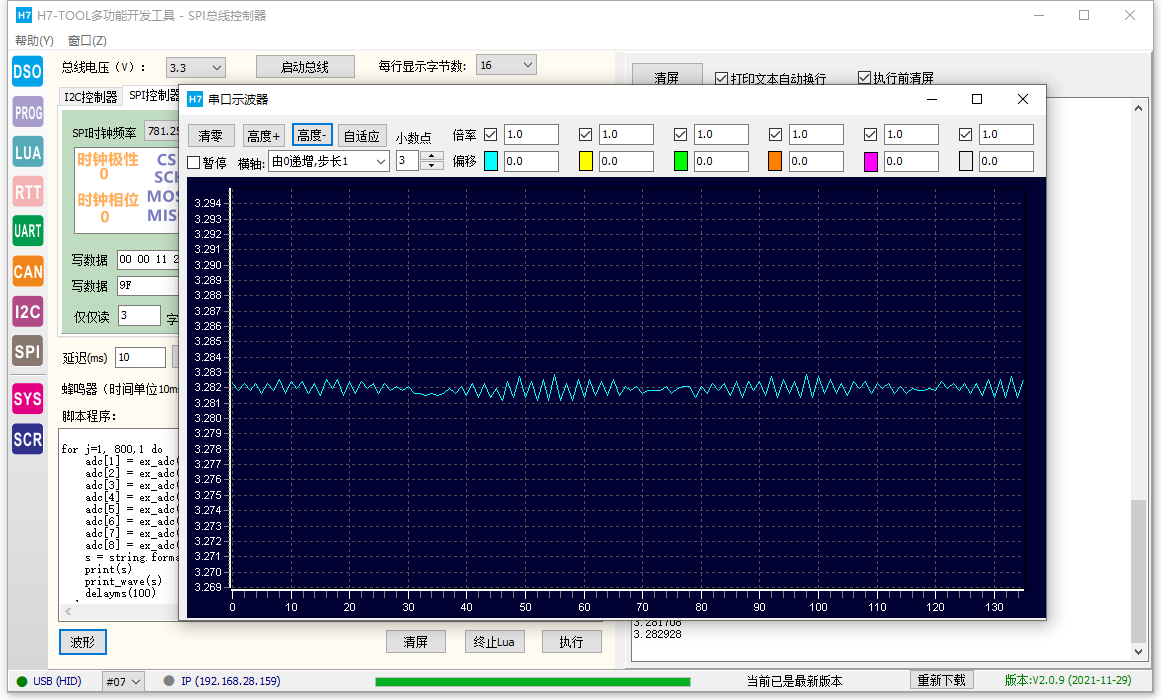

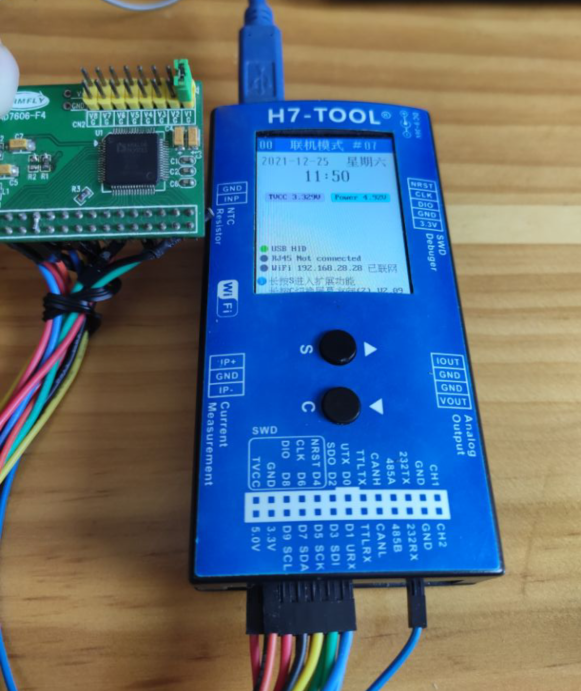

举例说明，通过Lua小程序驱动8通道24bit ADC芯片ADS1256。
这个功能非常有意义，大大方便了多路高精度数据采集监测。

1、电流输出支持0-20mA

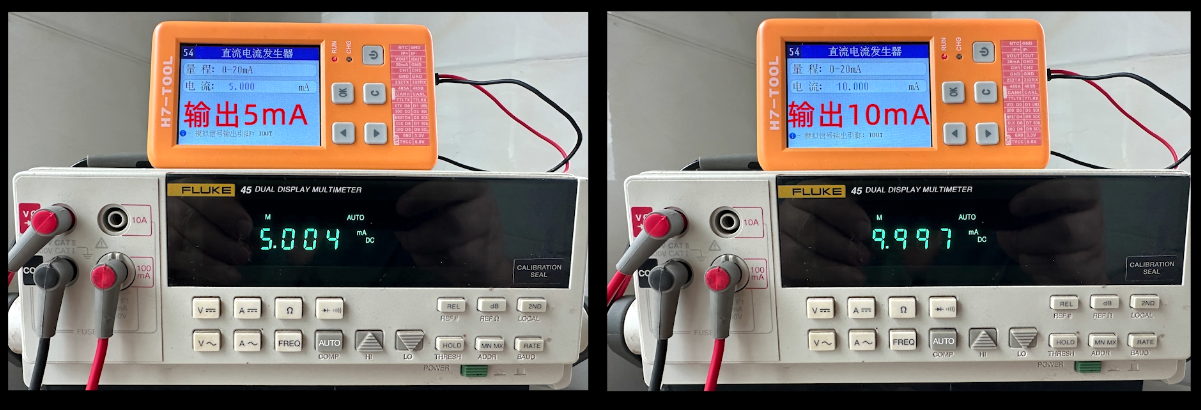

设置输出10mA。

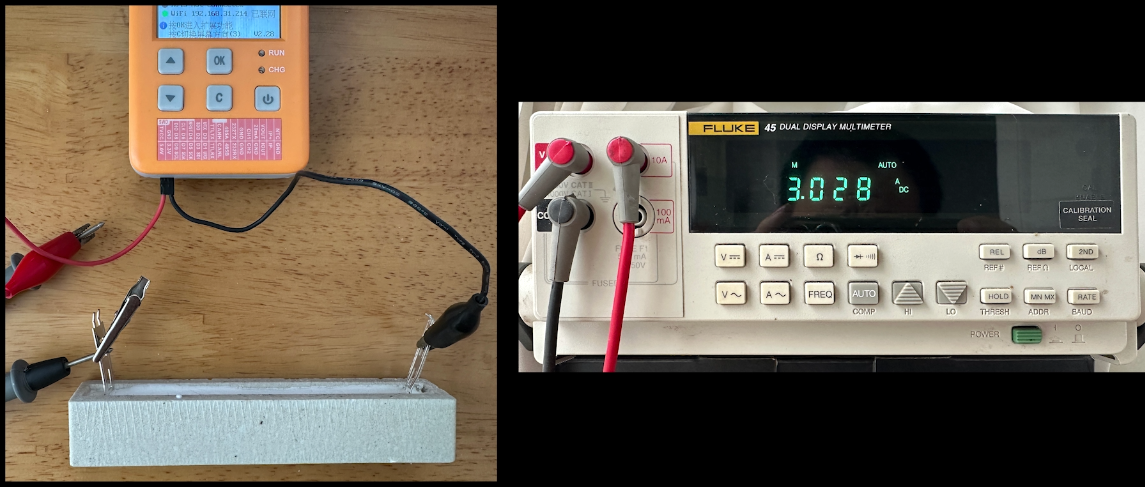

然后接入万用表，测量得实际的输出电流是10.001mA。

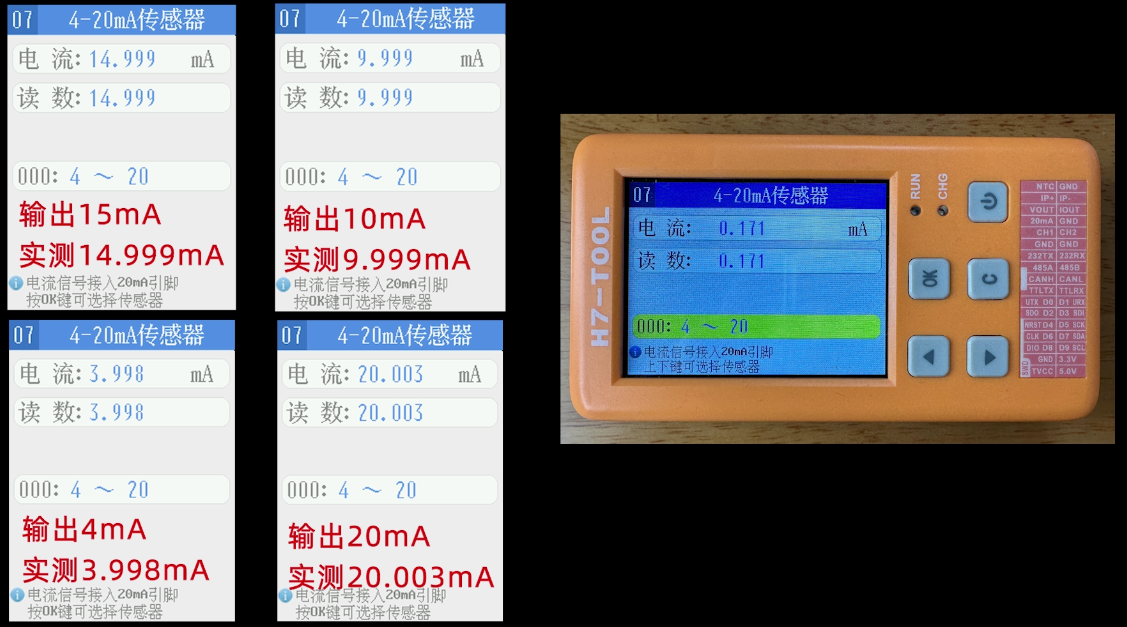

2、电流输入支持4-20mA：
测试10mA输入

测试15mA输入

测试20mA输入

采集10mA动态效果：

测试5KHz的方波，50%占空比。

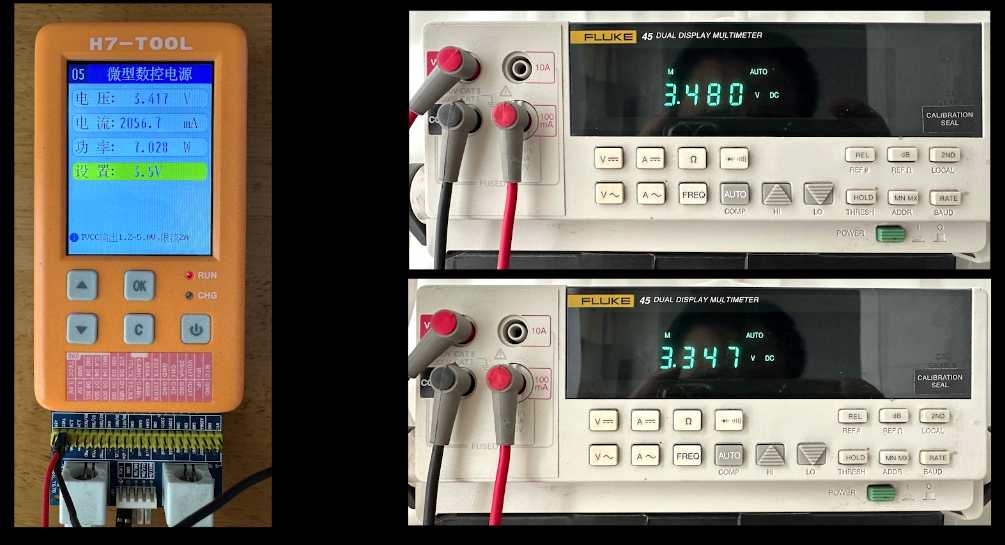

支持1.2V - 5V输出，下面是设置3.3V输出：

支持手持方式或者上位机设置，手持方式效果如下：

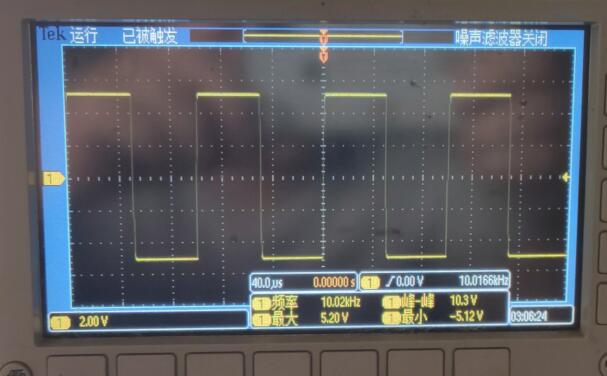

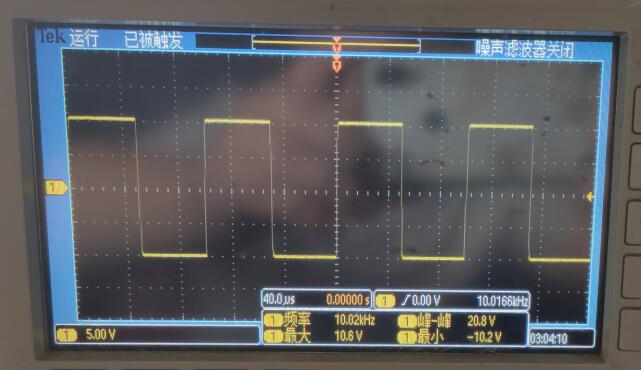

测试10KHz，正负10V方波，占空比50%。

测试10KHz，正负5V。

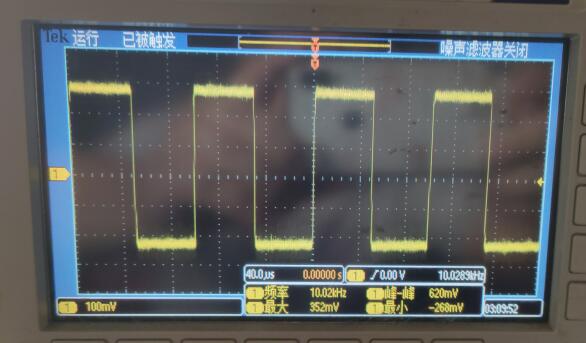

测试10KHz，正负500mV。

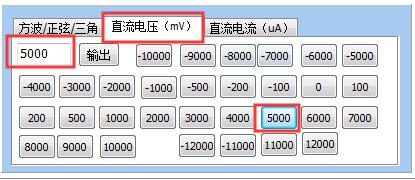

设置输出5V直流信号：

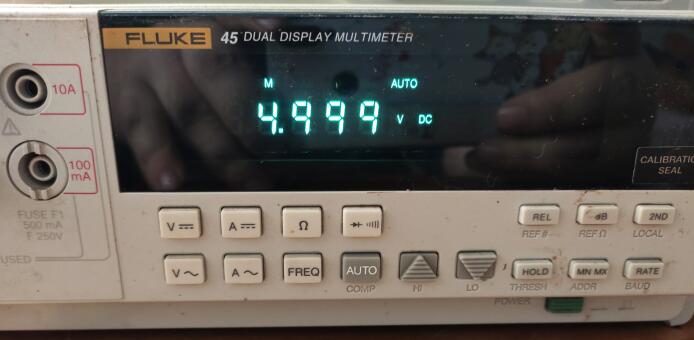

实际输出电压：

测量开发板供电，长按S键，可以启动容量测量：

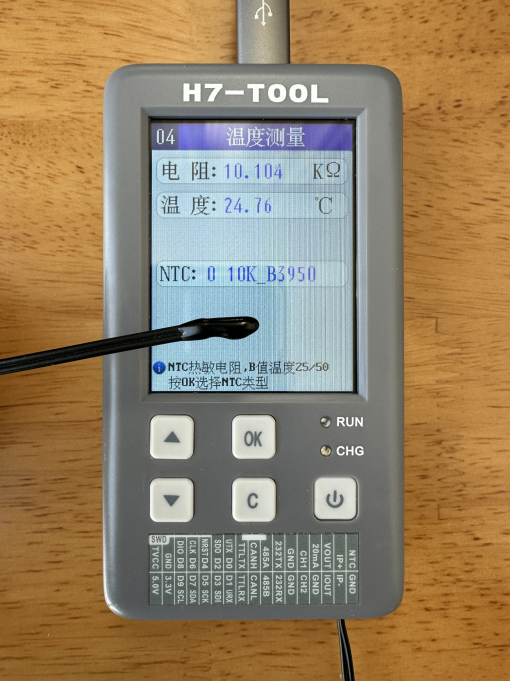

测试环境温度效果：

测量发光二极管。

测量电压范围±13.8V。

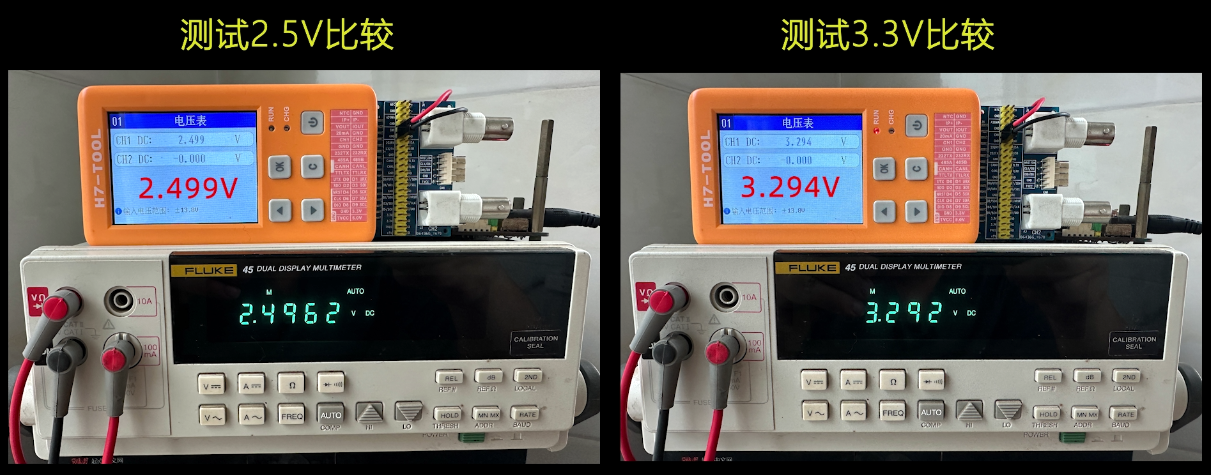

测试2.5V电压：

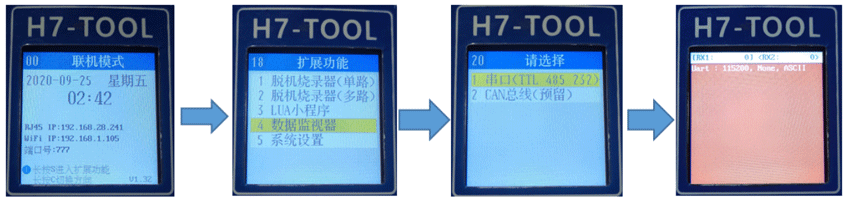

当前串口监视功能规格

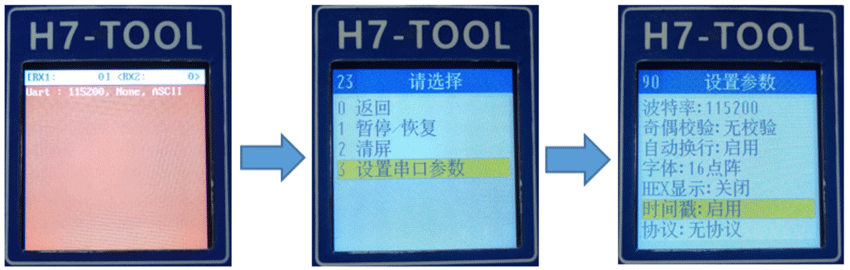

- 联机模式界面，长按S进入扩展功能界面，选择数据监视器。
- 支持2路串口数据显示，第1路: 232RX, 485, TTTLRX 第2路: D1 URX 。
- 支持HEX,ASCII格式选择，字体12点阵和16点阵。
- 支持加时间戳功能，精确显示到us （双路时误差30us)。

进入监视界面了。

监视界面进入设置界面。

单路动态效果展示：

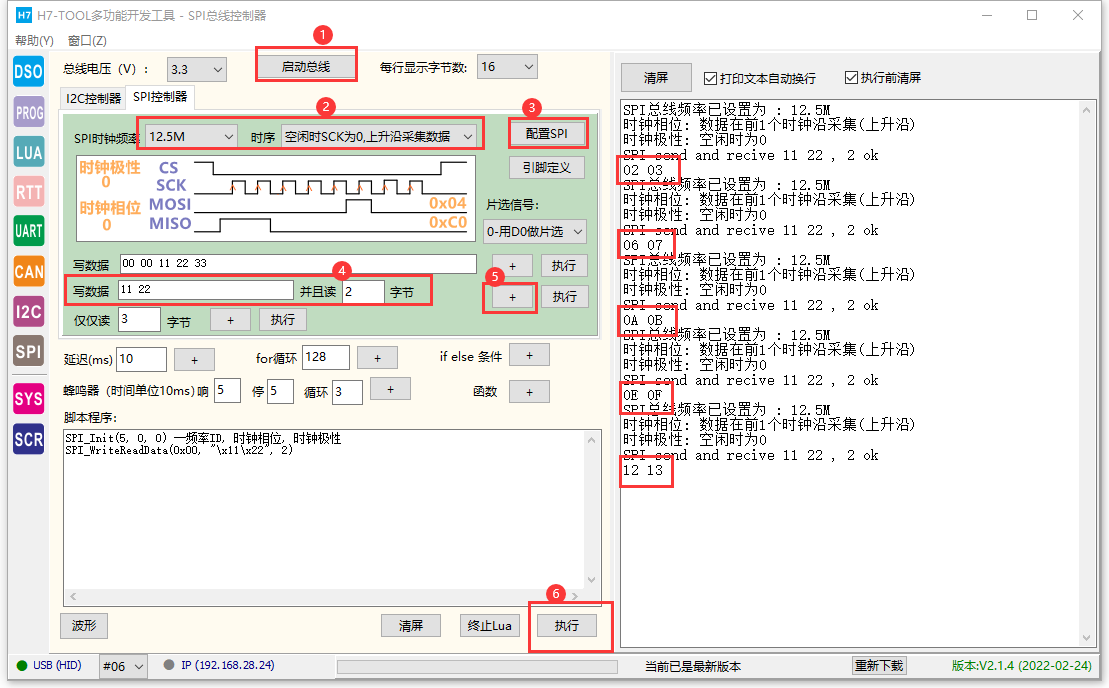

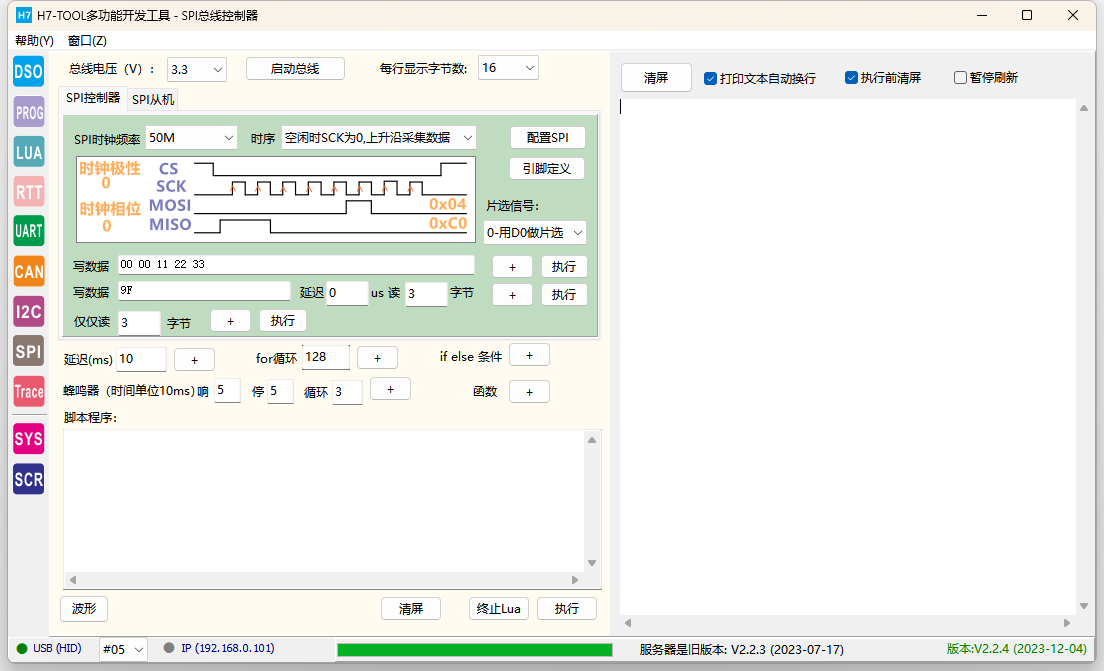

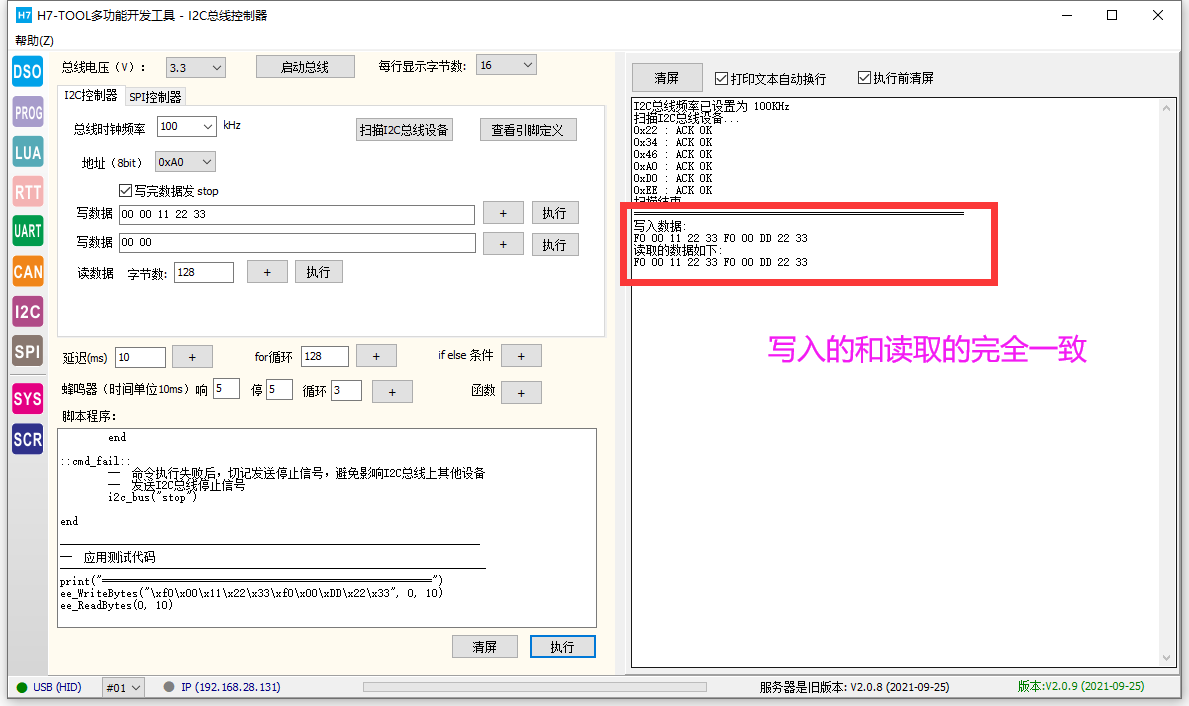

SPI控制器特性：
1、IO电平范围支持1.2V-5.0V。
2、主机采用硬件SPI实现，最高速度50MHz，TOOL本身是支持100MHz的，但由于带双向IO电平控制，所以最高速设置为50MHz
3、从机采用硬件SPI实现，主机对其写操作可以支持50MHz（50MHz-60MHz），主机对其读操作可以支持12.5MHz（12.5-20MHz），支持从机的SPI速度是由主机决定的，使用时不需要大家配置。
4、支持波形展示。
