Spring framework体系架构

Spring3.x

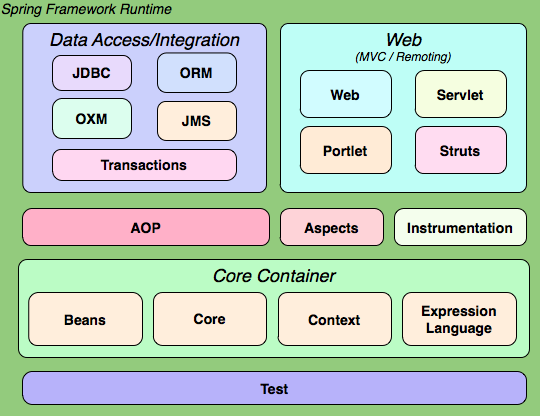

图中将spring分为5个部分:core、aop、data access、web、test,图中每个圆角矩形都对应一个jar,如果在maven中配置,所有这些jar的“groupId”都是“org.springframework”,每个jar有一个不同的“artifactId”,另外,“instrumentation”有两个jar,还有一个“spring-context-support”图中没有列出,所以spring3的jar包一共是19个。

core

  core部分包含4个模块

  1. spring-core:依赖注入IoC与DI的最基本实现
  2. spring-beans:Bean工厂与bean的装配
  3. spring-context:spring的context上下文即IoC容器
  4. spring-expression:spring表达式语言
它们的完整依赖关系


因为spring-core依赖了commons-logging,而其他模块都依赖了spring-core,所以整个spring框架都依赖了commons-logging,如果有自己的日志实现如log4j,可以排除对commons-logging的依赖,没有日志实现而排除了commons-logging依赖,编译报错。

aop

  aop部分包含4个模块

  1. spring-aop:面向切面编程
  2. spring-aspects:集成AspectJ
  3. spring-instrument:提供一些类级的工具支持和ClassLoader级的实现,用于服务器
  4. spring-instrument-tomcat:针对tomcat的instrument实现

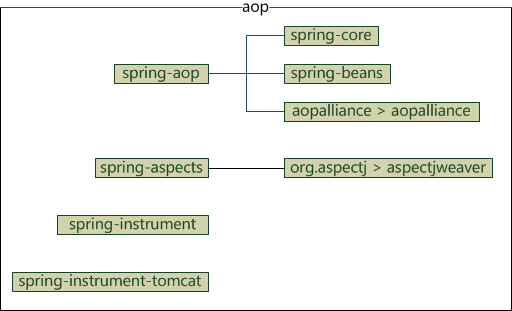

它们的依赖关系


data access

  data access部分包含5个模块

  1. spring-jdbc:jdbc的支持
  2. spring-tx:事务控制
  3. spring-orm:对象关系映射,集成orm框架
  4. spring-oxm:对象xml映射
  5. spring-jms:java消息服务
它们的依赖关系


web

  web部分包含4个模块

  1. spring-web:基础web功能,如文件上传
  2. spring-webmvc:mvc实现
  3. spring-webmvc-portlet:基于portlet的mvc实现
  4. spring-struts:与struts的集成,不推荐,spring4不再提供

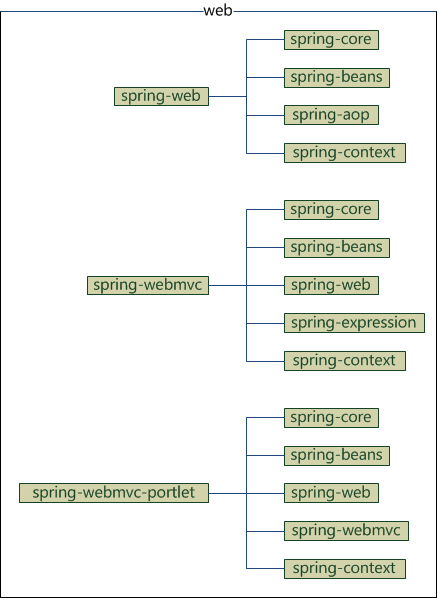

它们的依赖关系


test

  test部分只有一个模块,我将spring-context-support也放在这吧

  1. spring-test:spring测试,提供junit与mock测试功能
  2. spring-context-support:spring额外支持包,比如邮件服务、视图解析等
它们的依赖关系


Spring4.x

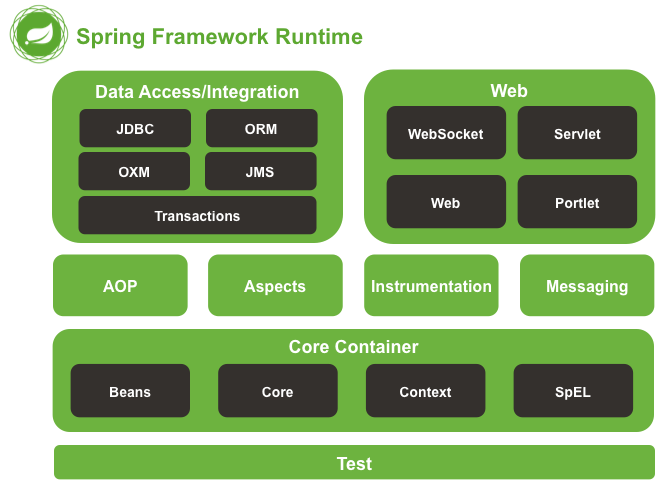

可以看到,图中去掉了spring3的struts,添加了messaging和websocket,其他模块保持不变,因此,spring4的jar有20个。

  1. spring-websocket:为web应用提供的高效通信工具
  2. spring-messaging:用于构建基于消息的应用程序
它们的依赖关系
