电力系统远动及其规约
1、电力系统远动的基本概念
1.1、电力系统远动的定义
定义:调度控制中心对分布于不同地点的发电厂、变电站等进行监视和控制,这就是电力系统远动,或称远程监控。
1.2、电力系统远动的任务
任务:将表征电力系统运行状态和各厂、站设备的实时信息采集到调度中心;把调度中心的命令发往相关厂、站,完成对电力设备的控制和调度。
1.3、RTU(Remote Terminal Unit)
RTU称为远方监控终端,是远离调度端对发电厂或变电所现场信息实现检测和控制的装置。
1.4、远动系统
远动系统由厂站端远动装置RTU和调度端远动装置通过适当的通信系统相联系,相互传递有关数据和命令。
1.5、五遥(遥测、遥信、遥控、遥调、遥视)
远动:就是应用通信技术对远方的运行设备进行监视和控制,以实现远程测量、远程信号、远程控制和远程调节等各项功能。
遥测(YC):应用通信技术传送被测变量测量值。
遥信(YX):应用通信技术完成对设备状态信息的监视,如开关位置信号、报警信号等。
遥控(YK):应用通信技术,完成对两个确定状态的运行设备的控制。
遥调(YT):应用通信技术,完成对某些设备的工作状态和参数的调整。
1.6、技术要求
可靠、准确、及时。

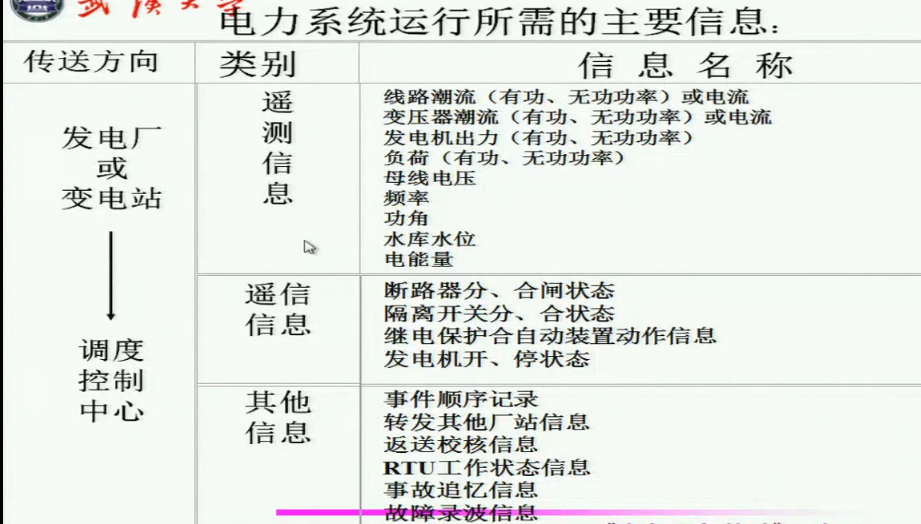

1.7、电力系统运行所需要的主要信息

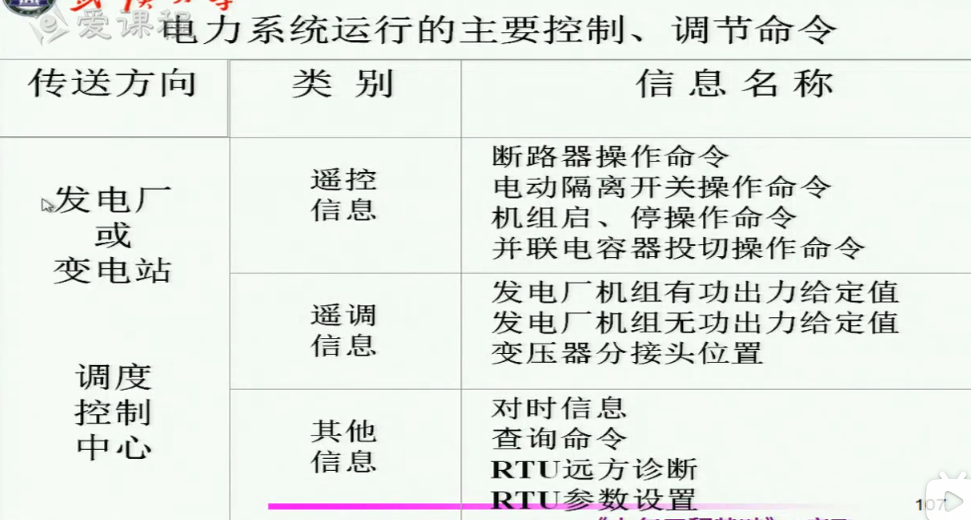

1.8、电力系统运行的主要控制、调节命令
2、远动系统的工作模式
2.1、远动系统的结构
远动系统的结构:由厂站端远动装置RTU(从站或子站)、调度端远动装置(主站)和通信系统组成。
远动系统由一个调度中心和多个远方终端所组成。
2.2、远动系统的工作模式
工作模式:远动信息在主站——从站间的传输方式。
2.2.1、循环传输模式(CDT)
从站将所有远动信息按规定格式构成远动数据帧,周期性地主动向主站反复发送,周而复始。只需单项通道。
2.2.2、自发传输模式
当从站发生事件(例如遥测越限、遥信变位等)时,从站才向主站发送信息;若无事件发生,则不传送。
特点:实时性好,需双向通道。
2.2.3、问答(轮询)传输模式(Polling)
主站询问某从站有无信息要发送。若有,则该从站发出远动信息,主站接收后继续询问下一个从站;若无,则主站直接询问下一从站,如此反复循环。需双向通道。
3、电力系统远动规约
3.1、规约
规约:是一组规则和约定,也就是我们常说的协议。
电力系统远动规约,对远动系统中各种远动信息的组织办法(信息结构)、各种上行(从站发往主站)、下行(主站发往从站)信息的优先级顺序及主从站间的传送规则均做出了明确的规定,以保证所有信息的正确传输和整个系统的可靠运行。
我国主要执行《循环式远动规约》(CDT)。
