存储那些事儿（三）：OpenStack的块存储Cinder与商业存储的融合
OpenStack是一个美国国家航空航天局和Rackspace合作研发的云端运算软件，以Apache许可证授权，并且是一个自由软件和开放源代码项目。OpenStack是IaaS（基础设施即服务）软件，让任何人都可以自行建立和提供云端运算服务。此外，OpenStack也用作建立防火墙内的“私有云”（Private Cloud），提供机构或企业内各部门共享资源。
Cinder提供了OpenStack的Block Service（块服务）。类似于 Amazon 的 EBS 块存储服务，OpenStack 中的实例是不能持久化的，需要挂载 volume，在 volume 中实现持久化。Cinder 就是提供对 volume 实际需要的存储块单元的实现管理功能。这个project是从Nova里分出来的。它的前身是Nova-Volume。虽然Nova变得越来越复杂，而块服务又那么重要，在Folsom版本中，Cinder就从Nova中分离出来了。因为可以和商业存储相结合，所以存储厂商都很积极。
下图是OpenStack的内部架构：

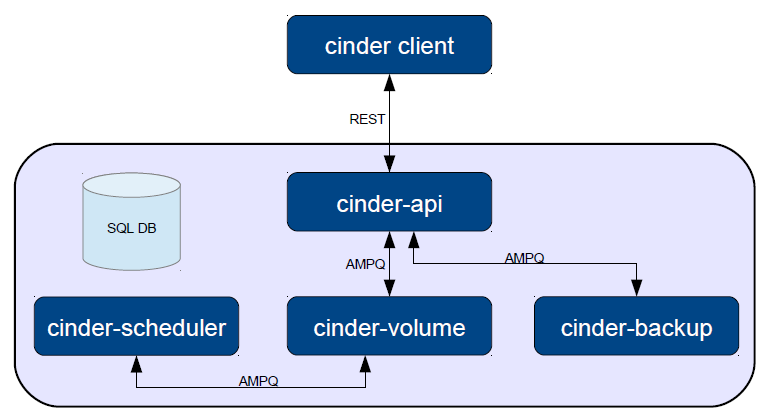

下图是Cinder的架构：
要说的一点是其实它的Component之间也是通过AMPQ进行通信的。如果想了解更多可以移步我的专栏：RabbitMQ从入门到精通
这个设计还是比较简单的（当然Cinder现在的功能还是比较简单的，毕竟项目开始不久）：
cinder-api：负责接受和处理 Rest 请求，并将请求放入 RabbitMQ队列。
cinder-scheduler: 处理任务队列的任务，并根据预定策略选择合适的 cinder-volume 节点来执行任务。目前版本的 cinder 仅仅提供了一个 Simple Scheduler, 该调度器选择卷数量最少的一个活跃节点来创建卷。
cinder-volume: 该服务运行在存储节点上，管理存储空间。每个存储节点都有一个 Volume Service，若干个这样的存储节点联合起来可以构成一个存储资源池。为了支持不同类型和型号的存储，当前版本的 Cinder 为 Volume Service 添加如下 drivers。当然在 Cinder 的 blueprints 当中还有一些其它的 drivers，以后的版本可能会添加进来。
- Coraid (AoE)
- EMC VMAX/VNX (iSCSI)
- GlusterFS (GlusterFS)
- HP 3PAR (iSCSI/FC)
- HP LeftHand (iSCSI)
- Huawei T-series/Dorado (iSCSI)
- IBM Storwize family/SVC (iSCSI/FC)
- IBM XIV (iSCSI), LVM (iSCSI)
- NetApp (iSCSI/NFS)
- Nexenta (iSCSI)
- NFS (NFS)
- RBD (Ceph)
- Scality SOFS (scality)
- Sheepdog (sheepdog)
- Solaris (iSCSI)
- SolidFire (iSCSI)
- Windows Server 2012 (iSCSI)
- Zadara (iSCSI)
在Havana Release中新增加的Driver如下：
- IBM GPFS
- IBM zVM
- EMC Isilon (iSCSI)
- Local disk partitions
- Hitachi HUS (DF850) (iSCSI)
- Dell Equalogic
- Violin Memory v6000 (iSCSI)

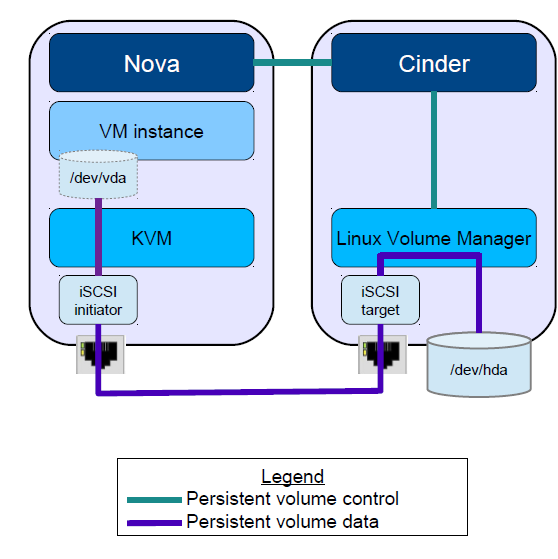

接下来看一下在OpenStack中的数据控制流图：
唯一一点要说明的是iSCSI只是一个实例，支持的Protocol还有FC, NFC等。

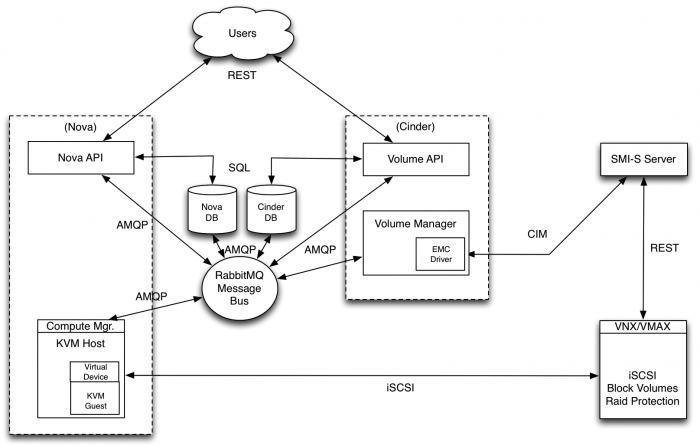

下面我们通过SMIS来看一下EMC的设备是如何整合到OpenStack中去的：
如果深入了解一下SMIS是如何实现存储的管理的，请移步我之前的一篇文章： 存储那些事儿（一）：异构虚拟化一种实现SMIS
如果疑问请留言讨论。
