【LabVIEW】程序结构-条件/选择结构

LabVIEW学习笔记汇总链接

• 【LabVIEW】小白入门学习笔记-汇总

目录

• 1.条件结构概述
  • 1.1 条件结构简介
  • 1.2 条件结构的基本操作
• 2.条件结构的分支
  • 2.1 默认分支
  • 2.2 默认分支示例
  • 2.3 添加分支
  • 2.4 添加默认分支
• 3.不同数据类型的条件结构
  • 3.1 数据类型
  • 3.2 布尔型开关控制输出的字符串
  • 3.3 布尔开关添加循环
  • 3.4 整型分支
  • 3.5 字符串分支
• 4.问答

1.条件结构概述

1.1 条件结构简介

• 左边的小问号：选择器
  • 输入端口，确定要执行的分支
  • 决定条件结构的类型：布尔型、数值型、字符串型和枚举型。
• 正上方：分支
  • 每个分支：输入值对应的要执行的程序

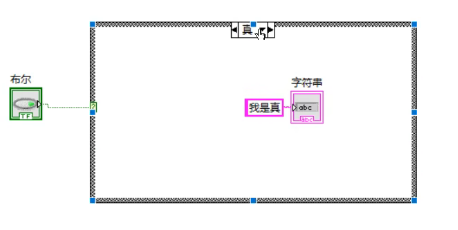

1.2 条件结构的基本操作

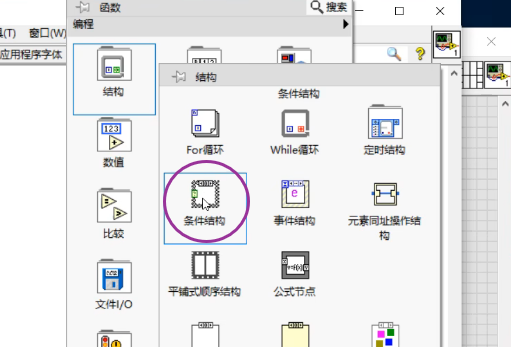

• 添加条件结构

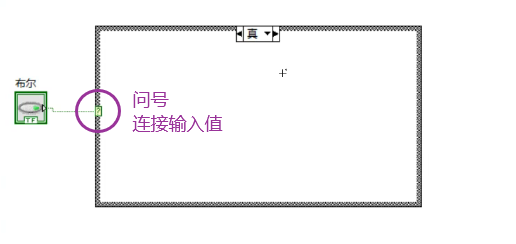

• 左侧小问号：输入值

  • 根据此处值对应不同的分支结果
  • 注意小问号的颜色，默认为布尔型绿色，如果连接不同的输入类型，小问号颜色会相应地改变


• 上方方框：选择器标签，显示不同的分支

  • 不同分支的值：对应不同的帧(框)的结果

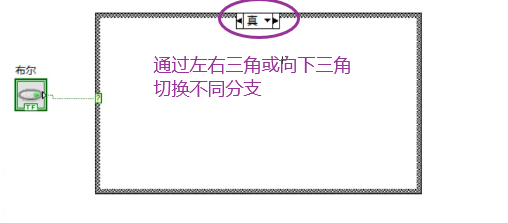

  • 切换：通过左右三角(直接切换)或向下三角(下拉菜单)切换不同分支


• 执行

  • 根据输入值，执行不同分支下的程序

  • 放入while循环中，可以实现：前面板点击开关，显示对应的字符


返回顶部目录

2.条件结构的分支

2.1 默认分支

• 对默认分支的理解

  • 类似switch：除了列出的分支，其他一律按默认分支处理
  • 默认分支前需要加一个与其他分支不同的值，例如"0,默认"

• 是否需要默认分支

  • 默认分支仅针对无限个情况的输入类型
    • 例如布尔型只有两个值，就不需要默认分支

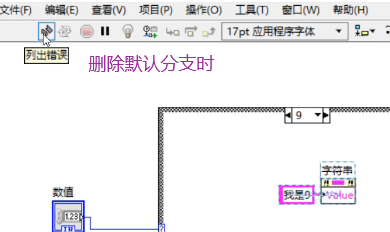

  • 无限情况的类型缺少默认分支时，会报错
    • 即运行图标会断裂

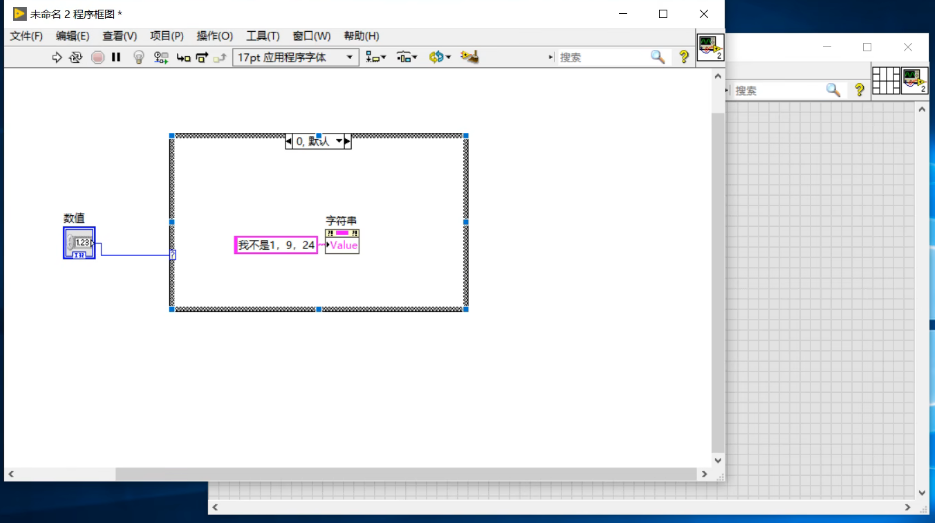

2.2 默认分支示例

• 以 字符串 输入值类型为例

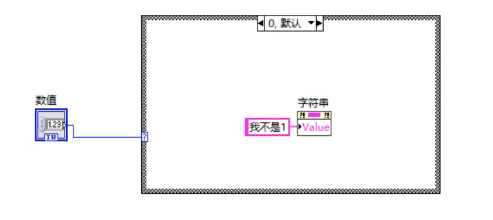

  • 默认分支："我不是1"

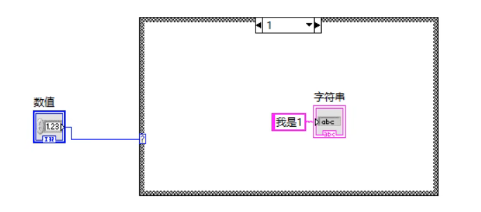

  • 明确分支："我是1"

• 程序图示

  •
  •

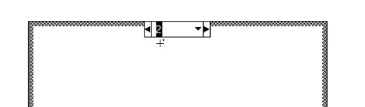

2.3 添加分支

• 操作：

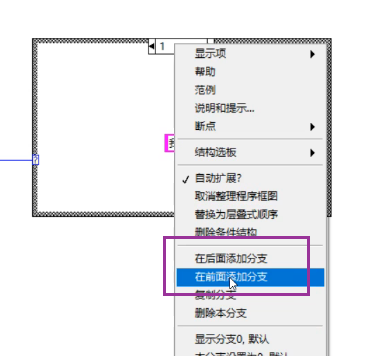

  • 分支框右键-在前面/后面添加分支


• 修改新添加分支的值:

  • 直接在分支值的框中修改即可，修改好后点击其他空白处即可

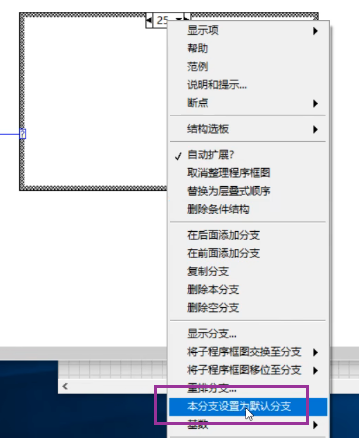

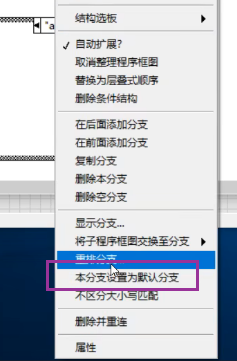

2.4 添加默认分支

• 操作：

  • 右键-在前面或后面添加分支，然后再次右键-本分支设置为默认分支

• 注意：

  • 默认分支前的值：和其他分支的值不同的某个数值即可；
  • 选中后可修改


返回顶部目录

3.不同数据类型的条件结构

3.1 数据类型

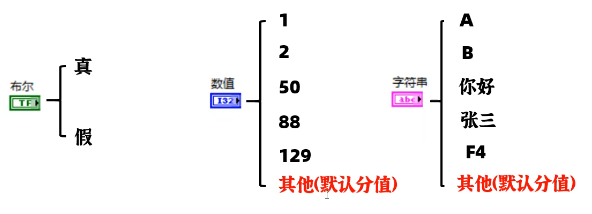

• 条件结构的数据类型：

  • 指的是输入值的数据类型
  • 连线至条件选择器的数据类型，决定了可输入条件选择器标签的分支。

• 可用的数据类型：

  • 布尔，字符串，整数，枚举，错误簇

• 其他的类型：

  • 不可以，如浮点型等 <不确定性>。

3.2 布尔型开关控制输出的字符串

• 注意

  • 本部分图示参考 1.2 条件结构的基本操作

• step1: 后面板添加条件结构

  • 右键-条件结构，拖动光标构建条件结构元件

• step2: 前面板添加开关按钮

  • 右键-控件-布尔-开关按钮

• step3: 后面板连接条件结构与开关按钮

  • 将布尔开关控件放在条件结构外，并连接到小问号

• step4: 添加字符串显示控件

  • 前面板右键-控件-字符串与路径-字符串显示控件；后面板右键-创建常量：“我是真”
  • 字符串显示控件右键-创建-属性节点-值，把属性节点先放到条件控件框外，右键-全部转换为写入
  • 切换到另一个分支后，再放入另一个分支，然后右键-创建常量：“我是假”
  • 注：常量框里直接输入汉字可，不需要加引号

• step5: 运行

  • 布尔开关单击一下切换为假，运行输出“我是假”；布尔开关点击切换为真，运行输出“我是真”

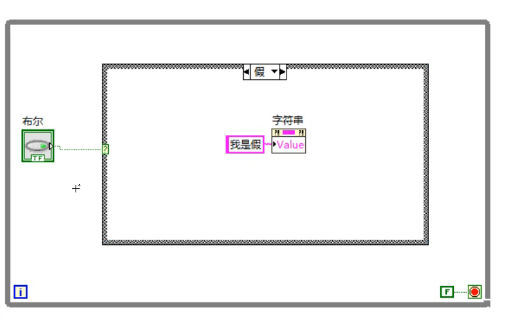

3.3 布尔开关添加循环

• step1: 前面板：

  • 右键-添加while循环，然后直接拖到将上述程序包住

• step2: 将小红点设置为F

  • 右键-创建常量

• step3: 运行

  • 前面板点运行后，点击切换布尔开关，显示框显示的字符串也相应改变

• step4: 停止运行

  • 点停止结束

3.4 整型分支

• 注意：

  • 本部分图示参考"2.2 默认分支示例"

• step1: 后面板

  • 步骤：右键-条件结构；
  • 拉框放置条件结构

• step2: 前面板

  • 步骤：右键-数值-数值输入控件
    • 数值输入控件默认输入的是小数，且不同类型，控件的颜色不同

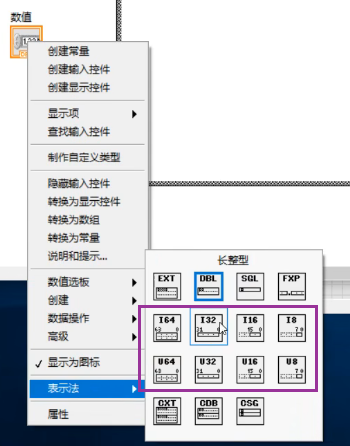

  • 修改：右键-表示法，中间两行是整型，名字后面会带 整型 字样


• step3: 后面板

  • 将数值控件放在条件结构外，并与条件结构的小问号连接；
  • 连接后：小问号的颜色以及上方分支项的值都会相应改变

• step4: 添加字符串显示控件

  • 右键-字符串显示控件，并创建常量，输入显示值，如“我是1”；
  • 控件右键-创建-属性节点-值，右键-全部转换为写入，之后放到其他分支，并右键-创建常量，写入“我不是1”

• step5: 运行

  • 数值框输入某值后点运行，显示框会显示相应的结果

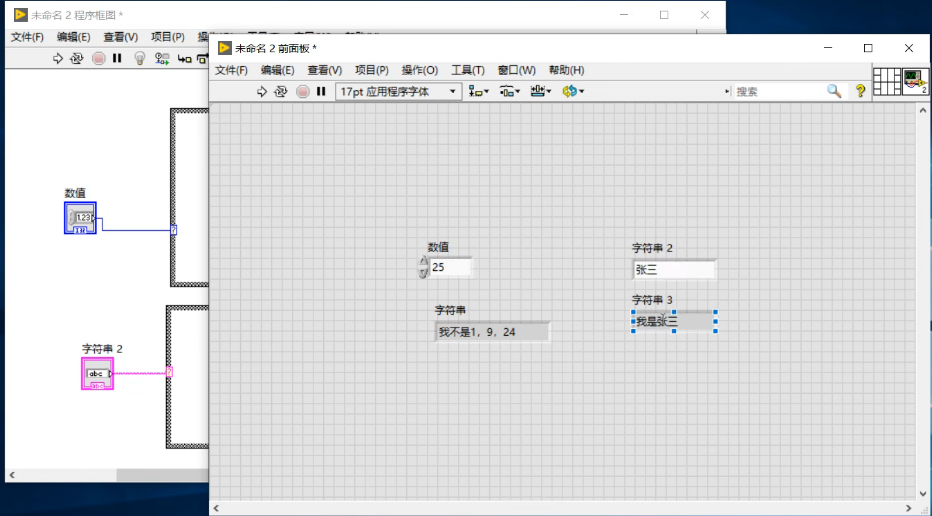

• 图示：



3.5 字符串分支

• step1: 后面板

  • 右键-条件结构

• step2: 前面板

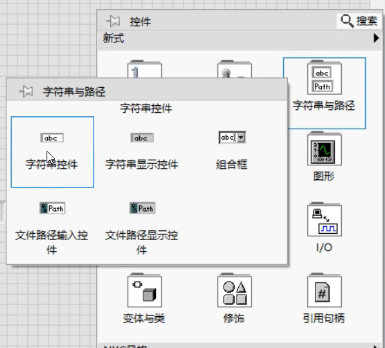

  • 右键-字符串与路径-字符串控件


• step3: 后面板

  • 将字符串控件放在条件结构外，并与小问号连接

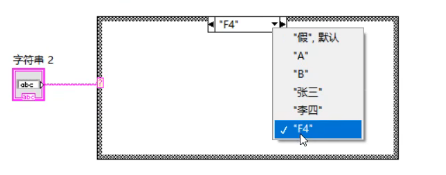

• step4: 字符串分支

  • 分支的值会自带双引号，用以标志类型为字符串型
  • 双引号自动补足：
    • 连接输入值后：会自动显示双引号；
    • 当输入的值没有添加双引号：确定后会自动补充


• step5: 误删默认分支后添加

  • 在前面或后面添加分支，并输入一个与其他分支不同的值；
  • 右键-设置为默认分支


• 图示：




返回顶部目录

4.问答

• 查看帮助获得



返回顶部目录

END
