在进行 复杂的FPGA系统调试时经常会用到 Xilinx 的Debug Core(Chip scope), 但是烧录程序后, 想通过ILA 查看波形时，经常会遇到以下问题。找不到Debug Core/ILA，怎么办？

1. dbg_hub 没有时钟

如果硬件正常，找不到Debug Core，90%是因为这个原因。

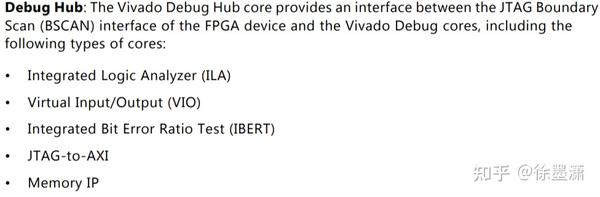

• 什么是dbg_hub

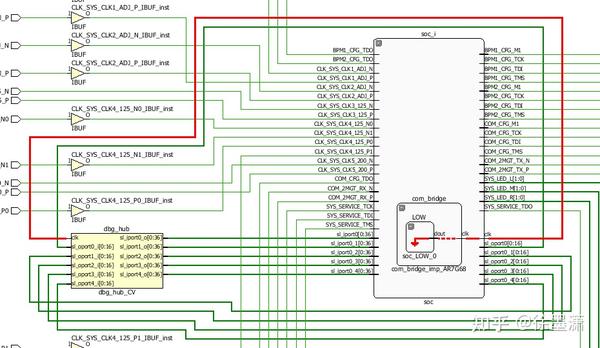

Debug Hub 就是 Jtag 与 Debug Cores 之间的中间件，如果它没时钟或者时钟没有运行，jtag 就无法识别其他的dbg core。用原理图方式打开，可以查到debug 信号与 dbg_hub 连接到 一起，dbg_hub的信号可能没有连接，下图中直接与地相连。

• dbg_hub 怎么产生的

Vivado 在综合后的 opt_design 阶段自动产生的 不能手动例话。正常情况下会自动分配到一个已有时钟上，如果自动分配的时钟没有没有正常运行，那么Debug hub 就无法被识别。如果系统没有系统时钟，可能就会分配到GND。

• 怎样设定dbg_hub 所使用的时钟
  在约束文件中添加如下命令，手动设置好时钟（get_nets sys_clk_200m）,然后生产bit即可。

connect_debug_port dbg_hub/clk [get_nets sys_clk_200m]

• dbg_hub Clk 注意事项

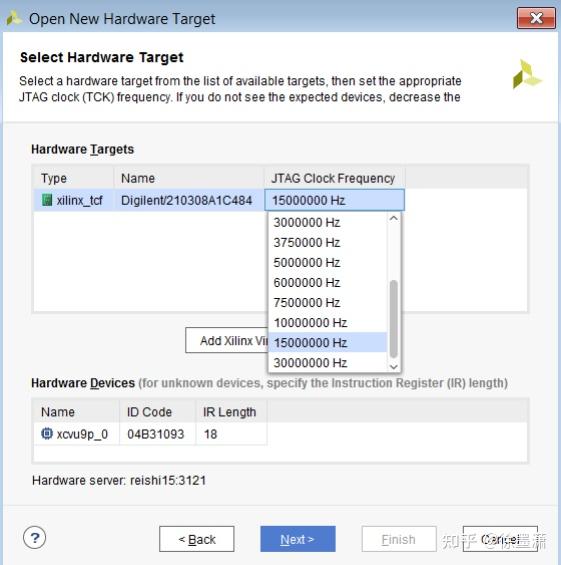

Jtag 的时钟要比 Dbg hub的时钟慢2.5 倍。因此如果实在不能达到次条件的话，需要手动修改Jtag 的时钟频率。

Program and Debug --> Open hardware manager--> Open Target --> Open new target

2. BSCAN_SWITCH_USER_MASK 不正确

正常此参数不会出现问题，如果出现问题 可以尝试修改。

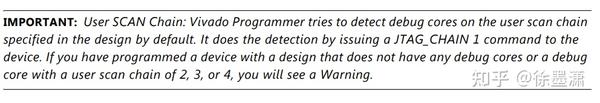

• User scan Chain 是啥

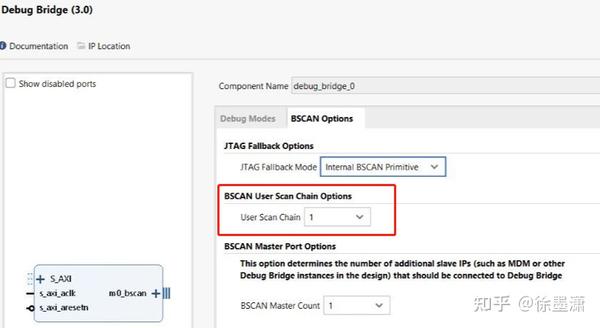

User scan chain 用于检测debug core。类似与通道的概念，默认是1 , 设置成其他的可能是xilinx 内部调试用，或者以其他方式调用, 如下图所示。

• BSCAN_SWITCH_USER_MASK 是啥

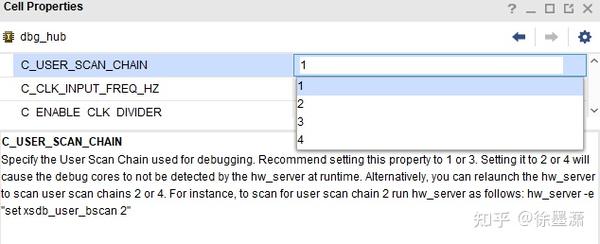

  bscan_switch_user_mask 的每一位就是用来表示是否使能这个 user scan chain，默认是0001（二进制）。如果不是，可以通过约束文件约束C_USER_SCAN_CHAIN ，然后生产bit文件即可。

（ Debug hub 的 User Scan chain “1”与 BSCAN_SWITCH_USER_MASK“0001”对应即可）

 set_property C_USER_SCAN_CHAIN 1 [get_debug_cores dbg_hub]



vivado-programming-debugging​www.xilinx.com/support/documentation/sw_manuals/xilinx2017_1/ug908-vivado-programming-debugging.pdf

AR# 64764​www.xilinx.com/support/answers/64764.html
