zynq系列之-----PS端iic使用

本文主要讲述zynq的iic使用。此IIC只能作为主站，作为从站的不适合本文。

Iic的接口在ps端。（iic的接口在pl端的情况下，不适合本文）

使用软件版本：vivado2018.3

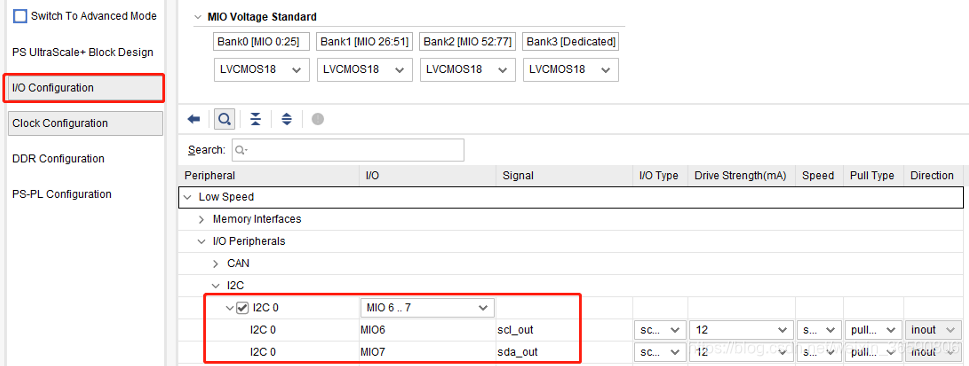

pl端设置：

转载：xilinx平台中zynq的PS端iic使用_hhh_fpga的博客-CSDN博客_zynq 模拟iic

欢迎转载！

ps端：

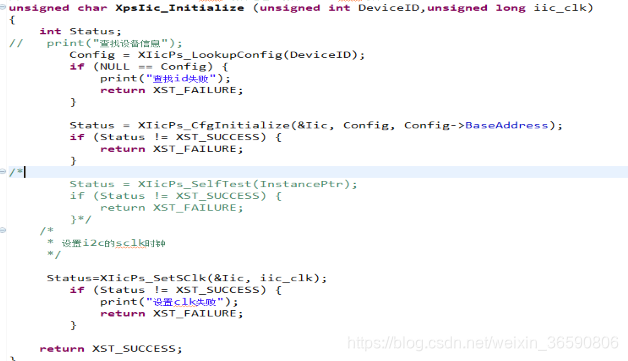

1、初始化操作：

2、写操作

使用函数“XIicPs_MasterSendPolled(&Iic, senddata, len, addr)”

定义一个u8 senddata[6];

senddata[0] = reg;   寄存器地址

senddata[1] = val; 数据内容

&lic：设备地址，

senddata：寄存器地址和写内容

len：写入数据的长度

addr：是iic器件地址。

3、读操作

XIicPs_MasterRecvPolled(&Iic, val, len, addr);

&lic：设备地址，

Val: 读取的数据内容

len：读取数据的长度

addr：是iic器件地址。

对于读函数，需要在注意的地方在于需要根据实际设备的读时序进行封装，直接调用这个函数可能不会成功。

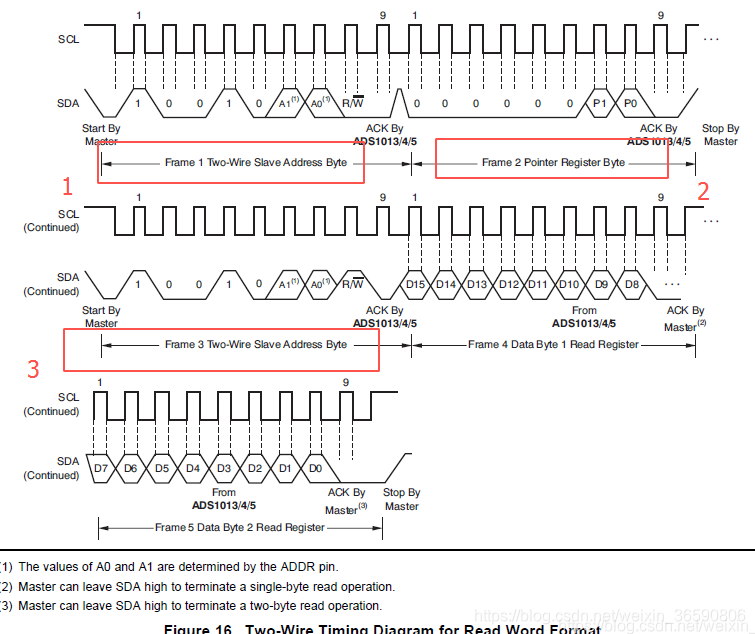

在这个时序中可以看出，我们是先发送一个写动作，但没有实际数据写入，然后在发送一个读指令。在sdk中写函数和读函数是分开的，所以我们在读取数据时，可能跟我们在使用模拟iic操作的时候不太一样。

unsigned char IIC_read_reg(unsigned char address, unsigned char reg)

{

unsigned char val;

int Status;

unsigned char senddata[6];

senddata[0] = reg;

Status = XIicPs_MasterSendPolled(&Iic, senddata, 1, address);

if (Status != XST_SUCCESS)

{

printf("IIC Master integerReg Wirte Failed\r\n");

return XST_FAILURE;

}

while(XIicPs_BusIsBusy(&Iic));

Status = (si0_iic_read(&val,2,address));

if (Status != XST_SUCCESS)

{

printf("IIC Master integerReg Read Failed\r\n");

return XST_FAILURE;

}

return (val);

}
