AXI-Stream

一般来说都接口都只支持AXI或AXI-lite,AXI-stream需要去做转接

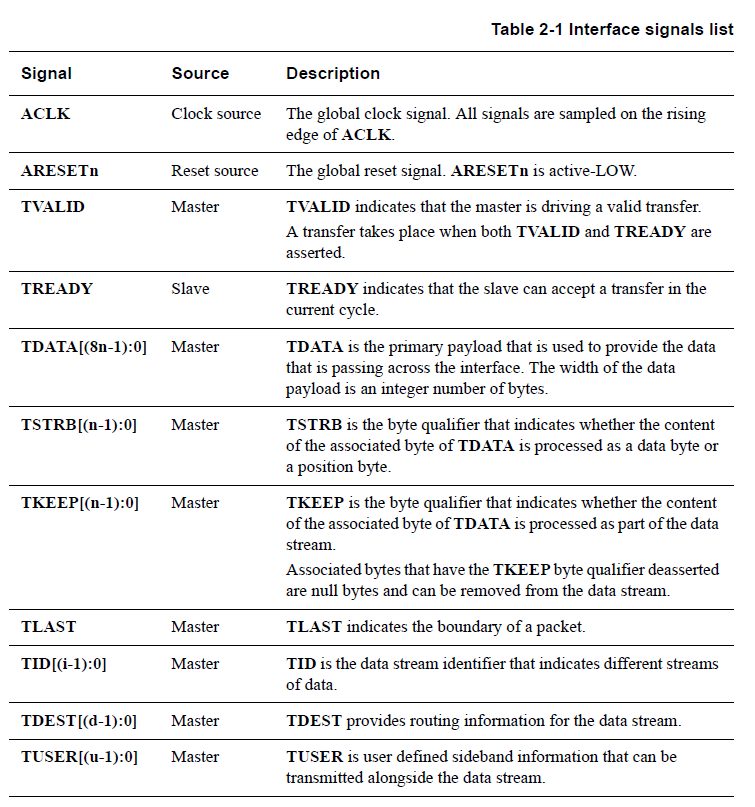

AXI4-Stream协议是一种用来连接需要交换数据的两个部件的标准接口,它可以用于连接一个产生数据的主机和一个接受数据的从机。当然它也可以用于连接多个主机和从机。该协议支持多种数据流使用相同共享总线集合,允许构建类似于路由、宽窄总线、窄宽总线等更为普遍的互联。AXI4-Stream接口的信号线定义如图1所示[1]。比较重要的信号线有:
ACLK为时钟线,所有信号都在ACLK上升沿被采样;
ARESETn为复位线,低电平有效;
TVALID为主机数据同步线,为高表示主机准备好发送数据;
TREADY为从机数据同步线,为高表示从机准备好接收数据;这两根线完成了主机与从机的握手信号,一旦二者都变高有效,数据传输开始。
TDATA为数据线,主机发送,从机接收。
TKEEP为主机数据有效指示,为高代表对应的字节为有效字节,否则表示发送的为空字节。
TLAST为主机最后一个字指示,下一clk数据将无效,TVALID将变低。
TID,TDEST,TUSER均为多机通信时的信号,这里不涉及,不予考虑。

Xilinx提供的流式IP核有很多用途,可以实现音频流、视频流、数据流到内存或者相反方向的传输。有人问了,内存是PS控制的,怎么才能把PS里DDR2的内容以Stream形式发出去呢(例如以固定速度送往DA,完成信号发生器的设计)?答案就是利用AXI总线做转换。ZYNQ的PS部分是ARM Cortex A9系列,支持AXI4,AXI-Lite总线。PL部分也有相应AXI总线接口,这样就能完成PS到PL的互联。仅仅这样还不够,需要PL部分实现流式转换,即AXI-Stream接口实现。Xilinx提供的从AXI到AXI-Stream转换的IP核有:AXI-DMA,AXI-Datamover,AXI-FIFO-MM2S以及AXI-VDMA等。这些IP核可以在XPS的IP
 Catalog窗口中看到。
AXI-DMA:实现从PS内存到PL高速传输高速通道AXI-HP到AXI-Stream的转换;
AXI-FIFO-MM2S:实现从PS内存到PL通用传输通道AXI-GP到AXI-Stream的转换;
AXI-Datamover:实现从PS内存到PL高速传输高速通道AXI-HP到AXI-Stream的转换,只不过这次是完全由PL控制的,PS是完全被动的;
AXI-VDMA:实现从PS内存到PL高速传输高速通道AXI-HP到AXI-Stream的转换,只不过是专门针对视频、图像等二维数据的。
除了上面的还有一个AXI-CDMAIP核,这个是由PL完成的将数据从内存的一个位置搬移到另一个位置,无需CPU来插手。这个和我们这里用的Stream没有关系,所以不表。
这里要和大家说明白一点,就是AXI总线和接口的区别。总线是一种标准化接口,由数据线、地址线、控制线等构成,具有一定的强制性。接口是其物理实现,即在硬件上的分配。在ZYNQ中,支持AXI-Lite,AXI4和AXI-Stream三种总线,但PS与PL之间的接口却只支持前两种,AXI-Stream只能在PL中实现,不能直接和PS相连,必须通过AXI-Lite或AXI4转接。PS与PL之间的物理接口有9个,包括4个AXI-GP接口和4个AXI-HP接口、1个AXI-ACP接口,均为内存映射型AXI接口。
上面的IP是完成总线协议转换,如果需要做某些处理(如变换、迭代、训练……),则需要生成一个自定义Stream类型IP,与上面的Stream接口连接起来,实现数据输入输出。用户的功能在自定义Stream类型IP中实现。






---------------------
