ZYNQ 中PS与PL交互的硬件接口

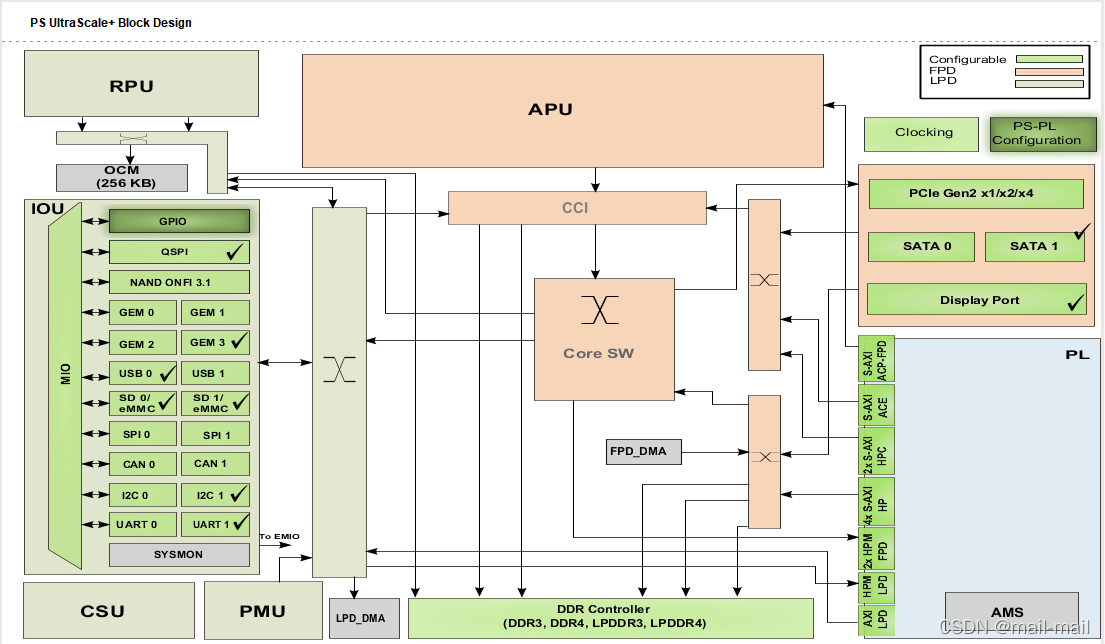

一、ZYNQ整体框图

二、细节图

三、PL与PS交互接口

1、接口介绍

在 ZYNQ 芯片内部用硬件实现了 AXI 总线协议，包括 12 个物理接口，分别为

S_AXI_HP{0:3}_FPD -------> (PL为master,PS为slave)，
S_AXI_LPD -------> (PL为master,PS为slave)，
S_AXI_ACE_FPD -------> (PL为master,PS为slave)，
S_AXI_ACP_FPD -------> (PL为master,PS为slave)，
S_AXI_HPC{0,1}_FPD -------> (PL为master,PS为slave)，

M_AXI_HPM{0,1}_FPD -------> (PS为master,PL为slave)，
M_AXI_HPM0_LPD 接口-------> (PS为master,PL为slave)。

2、接口功能说明：

S_AXI_HP{0:3}_FPD 接口，是高性能/带宽的 AXI4 标准的接口，总共有四个，PL 模块作为主设备连接。主要用于 PL 访问 PS 上的存储器（DDR 和 FPD Main Switch）。

S_AXI_LPD 接口，高性能端口，连接 PL 到 LPD。低延迟访问 OCM 和 TCM，访问 PS 端DDR。

S_AXI_HPC{0,1}_FPD 接口，连接 PL 到 FPD，可连接到 CCI，访问 L1 和 L2 Cache，由于通过 CCI，访问 DDR 控制器会有较大延迟。

M_AXI_HPM{0,1}_FPD 接口，高性能总线，PS 为 master，连接 FPD 到 PL，可用于CPU, DMA, PCIe 等从 PS 推送大量数据到 PL。

M_AXI_HPM0_LPD 接口，低延迟接口总线，PS 为 master，连接 LPD 到 PL，可直接访问 PL 端的 BRAM，DDR 等，也经常用于配置 PL 端的寄存器。

只有 M_AXI_HPM{0,1}_FPD 和 M_AXI_HPM0_LPD 是 Master Port，即主机接口，其余都是 Slave Port（从机接口）。主机接口具有发起读写的权限，ARM 可以利用两个主机接口主动访问 PL 逻辑，其实就是把 PL 映射到某个地址，读写 PL 寄存器如同在读写自己的存储器。

其余从机接口就属于被动接口，接受来自 PL 的读写，逆来顺受。在 PS 与 PL 互联应用，用的最多的接口为 S_AXI_HP{0:3}_FPD、M_AXI_HPM{0,1}_FPD 和 M_AXI_HPM0_LPD。
