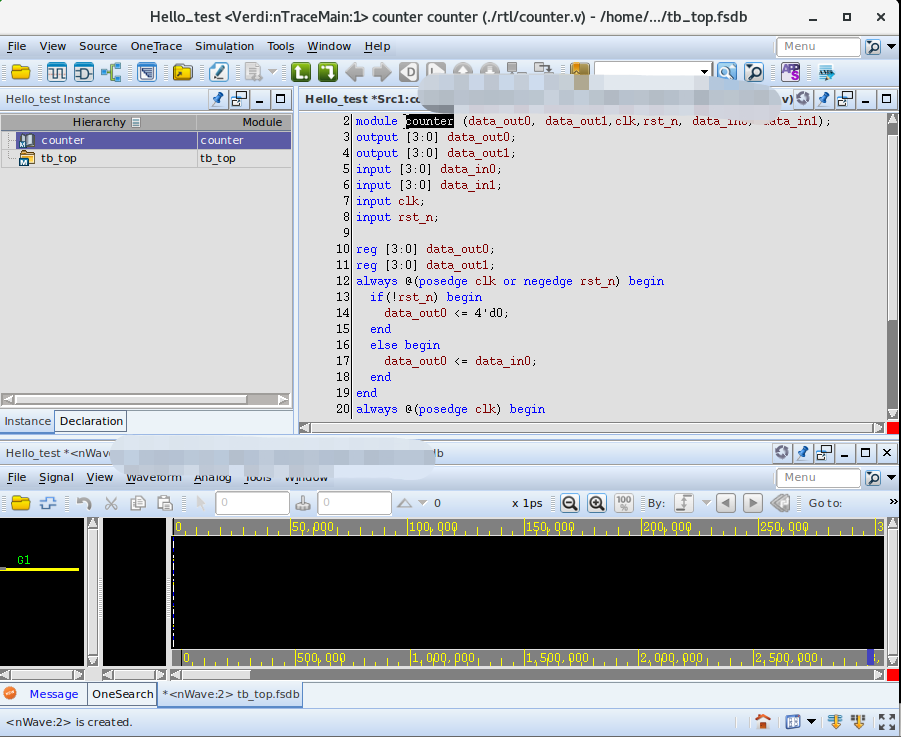

对于做数字集成电路的工程师来说，Verdi可以说是最常用的代码和波形观察工具了。这里列几个使用中的小技巧，说不上高明，不过自己用着感觉还是蛮有效率的。

1、总线拆分

分析波形的时候有时候需要把一个多比特的bus拆分成几个位宽较小的bus，以方便观察数值。例如把一个20比特的bus拆成两个10比特的bus，可以右键点击这个bus，在弹出的菜单中点击Bus Operation，在弹出的对话框中的Every后面的输入框，输入10，意思是每10比特拆成一个bus，点击ok，就会看到出现了两个10比特的bus信号以及对应的波形。

2、统计次数

统计出某个信号在特定时间段内的跳变的次数。这个结合下一节的逻辑运算，可以把一些复杂的波形分析用直观的形式表现出来。还是右键点击波形窗口左边的某个信号名字，在弹出菜单中选择Signal Event Report。

在弹出的对话框中，可以关注感兴趣的内容，比如Rising#，指的是默认Markers标定的时间段内，该信号的上升沿次数。这样就不用很辛苦的放大波形，用眼睛一个一个去数了。

3、逻辑运算

在一个频繁变化的信号、尤其是多比特的bus信号中观察是否出现了某个值，有时候可以通过搜索来追踪。但是如何一目了然地看到呢？通过右键点击该信号，在弹出的菜单上点击Logical Operation，通过新建一个信号，该信号是待观察信号的某种逻辑表达式。

比如，想知道这个state等于0x7的分布情况，就可以新建一个信号state_is_7等于state==0x7，这样看这个新信号什么时候为1，就可以了解特定状态的分布情况了。

4、manage.rc

manage.rc可以管理多个rc文件，实现每次启动Verdi都能载入预设的设置，同时不受上次启动Verdi后保存的设置影响。还可以保存本次使用过程中更改过的设置，以便更新预设设置。这个略微有些复杂。在启动Verdi时，需要加个参数。

-managercFile some_path/manage.rc

这个manage.rc的内容大概是这样的：

@Manage rc file Version 1.0[File]default_file = ~/load_only.rcworking_file = ./novas.rc
[Load]  default_file
[Save]  working_file = MODIFIED_KEY

例子中作为只读的default_file文件，可以放一些自己习惯或者喜欢的设置。比如tab等于4还是8，各种界面的字体，以及其它一些每次启动Verdi都希望生效的设置。working_file用来保存本次使用更改的设置，如果有想长期预设的，可以从中copy出来到default_file，这样方便升级迭代。

通过如下常规的参数调用

-rcFile some_path/some.rc

也可以读入一个rc文件实现类似预设功能，不过这种方法的缺点是这个rc文件会被当前调用覆盖。后果就是下次启动的Verdi会带有上次使用的痕迹，比如打开波形文件的目录位置。用的次数多了，不胜其烦。干脆用manage.rc来彻底的解决。

5、Trace代码过程中波形窗口保持前置

不知道从哪个版本开始，Verdi默认打开了Active Detection，Trace窗口在trace过程中会被激活前置，造成波形窗口被遮挡，也是不胜其烦。当然这也属于个人喜好问题。

那如何保持波形窗口始终在前呢？首先需要在Trace下拉菜单中取消Active Detection，然后点击波形窗口右上角的Keep as Top。

这样在代码Trace时，波形始终可以看到，方便debug。Active Detection可以在rc文件中预设。Keep as Top还没有找到预设的方法。

６、Parameter 提示的默认进制

在Verdi中，如果把鼠标放到Verilog代码中的parameter上，可以提示其值是多少。因为各种原因，有时候会以二进制的形式提示，如果这个parameter是32比特，那把这个二进制看明白也太费眼睛了。简单的话还是16进制比较易读。这个可以在下图中的Parameter Value Radix中设置。当然也可以把它加入rc文件进行预设。

7. 数字信号的模拟化呈现

Verdi 提供了既简单又直观的操作，去绘制数字信号的模拟变化趋势。尤其是在观察周期性计数的数字信号时，例如调制频率的变化，还有 FIFO 读写地址的变化，这种方式基本是可以做到一目了然的。

操作方式：nWave 窗口菜单 - Waveform - Analog Waveform

对于 Verdi 这个工具来说，它对于数字信号本身的含义目前还没有智能到可以自动识别。所以我们需要指定特定数字信号的表示方式（Notation），是无符号、二补码还是补码等等。

操作方式：nWave 窗口菜单 - Waveform - Set Notation

8. 模拟波形的显示范围

还有一个可能遇到的局限性就是，Verdi 在绘制数字信号的模拟波形时，默认会按照整个波形的动态范围来绘图。如果一个数字信号的初始值和工作时实际的动态范围差别很大，那么观察实际工作时的模拟波形时，波形变化的幅度相比整个动态范围就会太小，无法明了的看到小动态范围的变化趋势。

手动调节显示范围

还好 Verdi 提供了手动调节显示范围的功能。

操作方式：nWave 窗口菜单 - Analog - Zoom Value...

根据需要调节上限和下限，调节过程中波形是实时更新的。

对比效果如下图，第一个信号是默认范围的，动态变化缩成一条直线了，没有观察价值。第二个信号是调整了范围的，可以清楚的看到变化趋势。第三个是原始的数字信号。

自动调节：切换 FSDB 文件

还有一个比较笨的解决方法是，写出 FSDB 文件时，根据特定信号，从数字信号开始动态变化的时候，做一个文件切换。这样就把数字信号初始化部分的波形分离出去。当我们着重分析动态变化的部分时，就不需要加载初始化部分的波形。Verdi 在绘制模拟波形的时候，只会看到小动态范围的数值，绘制出来的变化趋势就足够清楚了。

$fsdbDumpfile("tb_000.fsdb");
$fsdbDumpvars(0, tb);
@(posedge some_trigger_signal);
$fsdbSwitchDumpfile("tb_001.fsdb");

9. 自动调节：加载特定时间范围

当然作为团队项目的螺丝钉，有时候不方便控制 FSDB 文件的产生方式，那么在加载 FSDB 文件的时候，可以选择指定一个时间范围。感谢读者 @Erik Li 提供的这个技巧。

操作方式：nWave窗口菜单 - Open，选择 FSDB 文件到 Target Name 后，点击左下方的 Options... 按钮。

在弹出的对话框中选中 Open File By Time Range，然后点击 OK 按钮。

再点击 OK 按钮，在弹出的对话框中就可以选择感兴趣的时间起止范围了。

10. 如何提高螺丝钉的自我修养

今天就到这里。最后再分享一个最近才发现的 Verdi 调用参数。

verdi -preTitle "some text"

螺丝钉做久了，需要同时打开的 Verdi 窗口数量与日俱增。怎么从密密麻麻的任务栏图标中找到要找的那个，是个麻烦但不紧急的问题。除了贯彻断舍离、及时关闭短期内不需要的窗口之外，用上面的选项为每一个 Verdi 窗口做个简洁唯一的命名，也是一个不那么有效的解决之道。

11. 跳转到指定行号

其实日常的频繁、快速地查看 Verilog 源代码，一般是在独立的文本编辑器中完成的。比如，VCS 编译产生的 log 文件中，对应的 Warning、Error 的后面会跟着相关源文件的路径、行号。如果用的编辑器是版本比较新的 Vim，那么简单的 gF 指令就可以迅速的从 log 文件跳转到对应源文件，而且光标会体贴的定位在出错行。如果是仍未默认支持的旧版 Vim，那么自己可以添加一个函数，可以参考这篇文章。

这种方式在门级仿真的场景中会不太灵光。因为门级网表通常都非常巨大，用 Vim 类的编辑器打开一次会非常缓慢，频繁跳转造成的等待就更难以接受了。

浏览门级网表诸如此类的超大文件，用 Verdi 是个不错的选择。在 Verdi 的 Source 窗口中，如何快速跳转到指定的行呢？

用鼠标拖动当然是种办法。但更快捷的是，在 Source 窗口下，按 g 键。会弹出一个小窗口，输入行号，点击确定即可。
