cell基础概念

1、spare cell

备用cell，共流片时进行function eco和metal eco使用。

使用方法：

add_spare_cells

add_spare_cells -cell_name spare1 -lib_cell {AND2 OR2} -num_instances 250

2、level shifter

电平转换单元。该单元主要用于多电源多电压（MSMV）技术中，它通常不具备逻辑功能，只是用于不同电压值的Voltage Area之间的信号电平的转换。[2]

set_level_shifter shifter1_va1 指定level shifter的添加rule，相当于前缀名称

-domain VA1 指定Voltage Area

-applies_to input 指定level shifter在voltage area的input还是output

-source ss_top 指定supply set名字

-location parent 指定level shifter的放置位置，parent代表放在driver pin的父module

3、isolation cell [3]

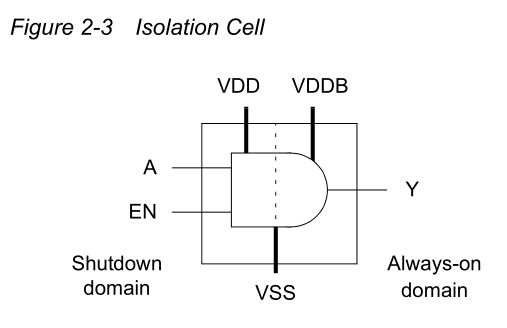

通常用于电源关断技术（PSO）和多电源多电压技术（MSMV）。起到不同电压域之间的电压钳制和隔离作用。iso cell 有一个控制端 EN， 当 EN 无效时， A 端信号直接送到 Y 端，此时 iso cell 等效于一个buffer；当 EN 有效时，buffer 断开，Y 端保持固定的高电平或者低电平；上面这种 iso cell 有两组 power： primary power VDD 和 backup power VDDB，当 左边domain 关掉时， VDD off，此时就由 VDDB 供电，维持 Y 端的固定电平。

使用方法：

insert_mv_cells

4、filler cell

单元库中与逻辑无关的填充物，可以分为IO filler以及普通的standard cell filler。

(1)IO filler，也叫pad filler，通常用来填充IO单元与IO单元之间的空隙。为了更好的完成power ring，即ESD之间的电源连接。通常是在floorplan阶段添加。

使用方法：

create_io_filler_cells

create_io_filler_cells -reference_cells FILLER

(2)standard cell filler

为了填充std cell之间的空隙。主要是把扩散层连接起来满足DRC规则和设计需求，并形成power rails。在route前后添加都可以。

使用方法：

create_stdcell_fillers

create_stdcell_fillers -lib_cells {mylib/FILL_2X mylib/FILL_1X}

5、delay cell

延迟单元。常用于datapath，相比较与buffer，可以添加更多的delay，用来修复hold timing。

6、buffer cell

作用同delay cell，用来增加延时。相比较于delay cell，驱动能力更强，但是添加的delay更小。因此大的slack可以使用delay cell，较小的用buffer cell。

7、corner cell

boundary cell中的一种，which fill the empty space between horizental and vertical end-cap cells.

8、antenna cell



9、end-cap cell

end-cap cell are typically nonlogic cells such as a decoupling capacitor for the power rail.

[1]以上回答部分参考微信公众号：数字后端IC芯片设计

[2]Low Power概念介绍<Level Shifter> https://www.sohu.com/a/219932778_99933533

[3]关于 isolation cell 的用法 - MioTech - 博客园 https://www.cnblogs.com/xiaoxie2014/p/10837155.html
